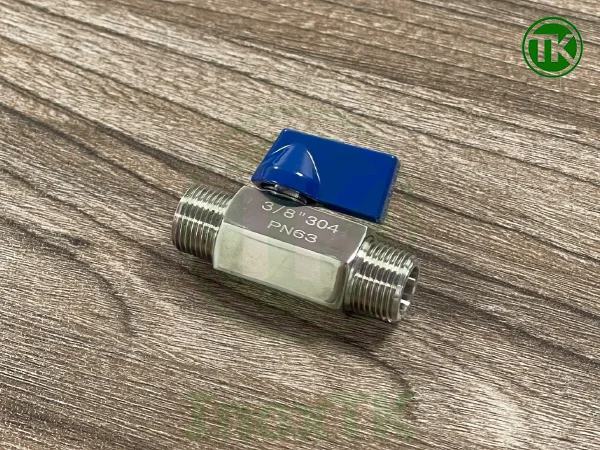

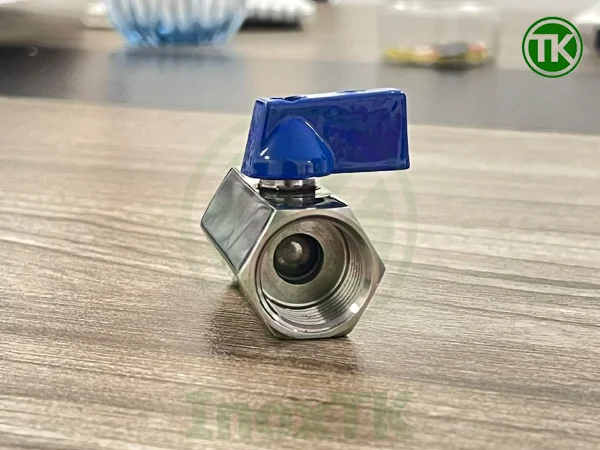

PN63 cho van bi mini inox 304: Hiểu đúng giới hạn, nhiệt độ và biên an toàn

Ký hiệu PN63 là nền tảng để chọn và vận hành an toàn trong môi trường áp lực cao. Bài viết này giúp bạn đọc đúng ý nghĩa “áp danh định”, tính đến nhiệt độ làm việc và thiết lập biên an toàn thực tế cho van bi mini inox 304. Nếu bạn đang cần tham chiếu cấu hình, có thể xem ngay sản phẩm van bi mini inox PN63 ren G của Inox TK.

1. PN63 là gì và nên hiểu như thế nào

PN63 là tiêu chí phân hạng áp danh định ở điều kiện tham chiếu. Hiểu đúng khái niệm này giúp bạn tránh vận hành sát ngưỡng và kéo dài tuổi thọ cụm van.

• PN63 là áp danh định 63 bar.
  Đây là mức phân loại để so sánh khả năng chịu áp của thân van và kết cấu làm kín ở điều kiện chuẩn, không phải cam kết làm việc liên tục ở 63 bar trong mọi hoàn cảnh.
• Áp danh định khác áp làm việc thường trực.
  Áp làm việc an toàn nên thấp hơn PN để bù cho biến thiên nhiệt, xung áp và sai số đo lường tại hiện trường.
• Điều kiện tham chiếu không đại diện cho mọi ca vận hành.
  Nhiệt độ cao, rung và chu kỳ đóng mở dày sẽ làm biên chịu áp của van thu hẹp theo thời gian.
• Đo áp tại đúng vị trí gần van.
  Cảm biến đặt quá xa có thể bỏ lỡ đỉnh áp ngắn hạn. Đặt đồng hồ gần mối nối giúp đánh giá tải thực tế lên gioăng làm kín chính xác hơn.

2. Ảnh hưởng của nhiệt độ lên độ kín và khả năng chịu áp

Nhiệt độ là biến số quyết định vì đặc tính cơ học của gioăng làm kín thay đổi theo nhiệt. Quản lý tốt yếu tố này giúp duy trì độ kín ổn định và lực gạt nhẹ.

• Nhiệt tăng làm gioăng mềm hơn.
  Khi tiến gần biên nhiệt cao, khả năng hồi phục sau nén giảm và độ kín có thể suy giảm nếu vận hành kéo dài.
• Chu kỳ nóng lạnh gây rò vi mô theo thời gian.
  Giãn nở rồi co ngót lặp đi lặp lại làm mỏi vùng tiếp xúc giữa bi và gioăng làm kín cũng như quanh trục.
• PTFE tương thích rộng nhưng vẫn có giới hạn.
  Đây là lựa chọn phổ biến cho van mini, tuy nhiên cần đối chiếu môi chất và nhiệt độ thực tế trước khi đưa vào vận hành dài hạn.
• Vùng lân cận nguồn nhiệt cần biện pháp phòng ngừa.
  Che chắn, cách nhiệt cục bộ và hạ áp làm việc trong ca nóng sẽ giúp duy trì độ kín.

Chúng ta có thể thấy, định mức PN63 của van bi mini inox 304 không thể áp dụng cho tất cả cả trường hợp mà còn tuỳ thuộc vào nhiệt độ làm việc. Nếu nhiệt cao thì khả năng chịu áp của van cũng sẽ bị giảm xuống.

3. Biên an toàn vận hành khuyến nghị đối với PN63

Biên an toàn là “khoảng đệm” giữa áp làm việc và áp danh định (PN63 của van bi mini). Đặt khoảng này đúng sẽ giảm rủi ro rò rỉ và tăng tuổi thọ gioăng làm kín.

• Chọn áp làm việc thấp hơn PN 20–30% trong ca nóng.
  Khi nhiệt độ cao hoặc có dao động nhiệt kéo dài, nên hạ áp làm việc để bảo vệ bề mặt tiếp xúc làm kín.
• Với ca nhiệt ổn định, biên 10–20% vẫn thận trọng.
  Nếu hệ thống mát và ít biến thiên, bạn có thể chọn biên hẹp hơn nhưng vẫn không nên sát ngưỡng PN63.
• Thử kín có kiểm soát sau lắp và trước khi đưa vào tải đầy.
  Nâng áp từng bước đến áp làm việc dự kiến, quan sát rò bằng dung dịch xà phòng tại chân ren và quanh trục.
• Ghi nhận dữ liệu chạy đầu để hiệu chỉnh biên.
  Theo dõi áp, nhiệt và tình trạng rò trong 24–72 giờ đầu giúp chốt “biên an toàn” thực tế cho ca vận hành sau đó.

4. Xung áp, búa nước và thao tác vận hành

Đỉnh áp tức thời là nguyên nhân phổ biến làm tổn hại gioăng làm kín dù đồng hồ hiển thị trung bình vẫn dưới PN63.

• Đóng mở giật cục tạo đỉnh áp ngắn hạn.
  Chuyển trạng thái quá nhanh sinh búa nước hoặc xung áp, ép mạnh lên bề mặt làm kín và trục.
• Mở dứt khoát nhưng có kiểm soát.
  Thao tác đều tay, tránh “giật” tay gạt ở đầu hoặc cuối hành trình để giảm xung áp.
• Giảm tốc độ dòng trước van khi cần.
  Dùng lỗ thông lớn hơn ở nhánh purge hoặc điều chỉnh lưu lượng nguồn giúp giảm chênh lệch áp suất tức thời qua van.
• Gia cố cơ khí quanh vị trí lắp.
  Giá đỡ và đệm giảm chấn hạn chế rung truyền vào thân van, giảm mỏi tại vùng tiếp xúc gioăng làm kín.

5. Dấu hiệu quá tải và cách xử lý sớm

Nhận biết sớm giúp bạn can thiệp kịp thời trước khi rò rỉ phát triển thành sự cố dừng máy.

• Rò vi mô tại mối làm kín.
  Ẩm quanh trục hoặc vệt ướt ở phía hạ lưu khi van ở trạng thái đóng cho thấy bề mặt làm kín đang suy yếu.
• Lực gạt tăng bất thường.
  Ma sát tăng là dấu hiệu gioăng làm kín biến tính hoặc có cặn bám trong khoang bi.
• Âm thanh rít và rung cục bộ.
  Tiếng rít khi đóng mở kèm rung cho thấy chênh lệch áp suất quá cao tại đường kính lỗ thông.
• Đổi màu hoặc biến dạng cục bộ.
  Vùng thân quanh trục sậm màu hoặc biến dạng nhẹ báo hiệu tải nhiệt hoặc cơ học vượt mức.
• Xử lý theo mức độ.
  Siết lại mối ren, làm mới vật tư bịt kín, hạ áp làm việc và thay gioăng làm kín nếu dấu hiệu không biến mất sau can thiệp ban đầu.

6. Checklist thiết kế và lựa chọn liên quan đến PN63

Một danh sách kiểm nhanh giúp đảm bảo van vận hành đúng năng lực và ít rủi ro rò rỉ.

• Xác định nhiệt độ làm việc thực tế.
  Dự phòng cho ca nóng kéo dài và cho các đỉnh nhiệt ngắn hạn khi khởi động.
• Chọn đúng đường kính lỗ thông theo mục tiêu lưu lượng.
  Tránh “cổ chai” tại van hoặc phụ kiện lân cận để không đẩy chênh lệch áp suất lên quá mức.
• Chọn kiểu ren G và vật tư bịt kín đồng bộ.
  Ren trong, ren ngoài hay kết hợp phải phù hợp không gian lắp và thói quen bảo trì của hệ thống.
• Bố trí điểm đo áp gần van.
  Đảm bảo đọc được đỉnh áp ngắn hạn để hiệu chỉnh biên an toàn đúng thực tế.
• Lập kế hoạch kiểm tra định kỳ.
  Kiểm tra rò, lực gạt và tình trạng bề ngoài theo chu kỳ, đặc biệt sau các ca nóng hoặc khi thay đổi chế độ vận hành.
