Thiết bị lọc inox

---

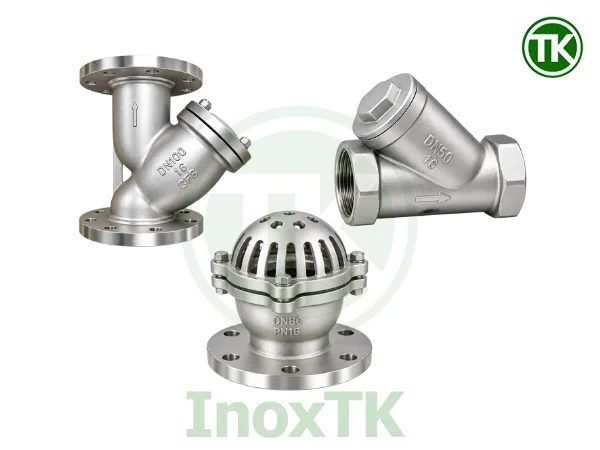

1. Thiết bị lọc inox là gì?

Thiết bị lọc inox là nhóm thiết bị được lắp đặt trong hệ thống đường ống nhằm giữ lại cặn bẩn, tạp chất và các hạt rắn có trong lưu chất trước khi dòng chảy tiếp tục đi qua bơm, van hoặc các thiết bị khác trong hệ thống. Thân thiết bị thường được chế tạo từ inox 304 hoặc inox 316, có độ bền cao và khả năng chống ăn mòn tốt trong nhiều môi trường làm việc.

Tùy vào vị trí lắp đặt và yêu cầu lọc, thiết bị có thể sử dụng lưới lọc inox, rọ lọc với kích thước khe lọc khác nhau. Khi lưu chất đi qua bộ phận lọc, các tạp chất có kích thước lớn hơn khe lọc sẽ được giữ lại, trong khi phần lưu chất đã được loại bỏ cặn tiếp tục lưu thông qua đường ống.

Thiết bị lọc inox có nhiều kiểu kết cấu như Y lọc inox nối ren, Y lọc inox mặt bích, rọ bơm inox và các thiết bị sử dụng lõi lọc chuyên dụng. Mỗi loại đảm nhiệm vị trí và chức năng khác nhau, nhưng đều hướng đến mục đích kiểm soát tạp chất trong lưu chất và bảo vệ các thiết bị phía sau khỏi tình trạng tắc nghẽn, kẹt hoặc ảnh hưởng do cặn rắn gây ra.

2. Các loại thiết bị lọc inox phổ biến

Thiết bị lọc inox được sử dụng ở nhiều vị trí khác nhau trong hệ thống, từ đầu hút máy bơm, đường ống dẫn lưu chất cho đến các cụm lọc tinh. Tùy vào vị trí lắp đặt, kích thước tạp chất cần loại bỏ và kiểu kết nối của đường ống, thiết bị lọc sẽ có kết cấu khác nhau. Một số loại phổ biến hiện nay gồm rọ bơm inox, Y lọc inox.

2.1. Rọ bơm inox – chõ hút inox

Rọ bơm inox hay chõ hút inox là thiết bị được lắp ở đầu đường ống hút của máy bơm, thường đặt trực tiếp trong bể hoặc nguồn chứa lưu chất. Phần rọ lọc có nhiệm vụ giữ lại rác, cặn và các tạp chất rắn có kích thước lớn, hạn chế chúng đi vào đường hút và gây ảnh hưởng đến hoạt động của máy bơm.

Điểm đặc trưng của rọ bơm là thiết bị không chỉ có chức năng lọc mà còn được tích hợp cơ cấu van một chiều. Khi bơm hoạt động, van mở để lưu chất đi từ bể vào đường hút. Khi bơm dừng, van đóng lại để hạn chế lưu chất chảy ngược về bể, qua đó giúp duy trì lượng lưu chất trong đường hút và hỗ trợ quá trình mồi bơm cho lần vận hành tiếp theo.

Rọ bơm inox được chế tạo với nhiều kích thước và có các kiểu kết nối ren hoặc kết nối mặt bích. Nhờ kết cấu bằng inox và phần rọ lọc có diện tích tiếp xúc lớn, sản phẩm được sử dụng phổ biến trong hệ thống cấp nước, xử lý nước và nhiều hệ thống bơm công nghiệp.

2.2. Y lọc inox

Y lọc inox là thiết bị lọc được lắp trực tiếp trên đường ống nhằm loại bỏ cặn và tạp chất rắn có trong dòng lưu chất trước khi chúng đi đến bơm, van, đồng hồ đo hoặc các thiết bị phía sau. Tên gọi Y lọc xuất phát từ kết cấu thân có hình dạng gần giống chữ Y, trong đó nhánh nghiêng là vị trí bố trí lưới lọc.

Khi lưu chất đi qua thân Y lọc, các hạt có kích thước lớn hơn mắt lưới sẽ bị giữ lại và tập trung tại khu vực lưới lọc, trong khi lưu chất tiếp tục đi qua thiết bị. Sau một thời gian hoạt động, phần nắp tại nhánh chữ Y có thể được tháo ra để lấy lưới lọc ra ngoài vệ sinh và lắp lại sử dụng.

Y lọc inox được chế tạo chủ yếu từ inox 304 hoặc inox 316 và có nhiều cấp độ lưới lọc khác nhau. Dựa theo phương thức kết nối với đường ống, sản phẩm được chia thành hai loại phổ biến là Y lọc ren inox và Y lọc mặt bích inox.

2.2.1. Y lọc ren inox

Y lọc ren inox sử dụng kết nối ren ở hai đầu thân để lắp trực tiếp vào đường ống. Kiểu kết nối này có kết cấu gọn, thao tác lắp đặt và tháo thiết bị tương đối đơn giản, vì vậy thường được sử dụng trên các hệ thống đường ống có kích thước nhỏ và vừa.

Bên trong thân vẫn sử dụng lưới lọc inox để giữ cặn. Phần nhánh lọc có nắp tháo mở, thuận tiện cho việc kiểm tra và vệ sinh lưới trong quá trình bảo trì. Y lọc ren thường được bố trí trước các thiết bị cần hạn chế cặn như van điều khiển, đồng hồ, máy bơm hoặc các thiết bị trên đường ống.

2.2.2. Y lọc mặt bích inox

Y lọc mặt bích inox có cấu tạo và nguyên lý lọc tương tự Y lọc ren, nhưng hai đầu thân được thiết kế mặt bích để liên kết với mặt bích của đường ống bằng bu lông. Đây là kiểu kết nối thường được sử dụng trên các tuyến ống công nghiệp có kích thước lớn và yêu cầu liên kết chắc chắn.

Sản phẩm thường được chế tạo từ inox 304 hoặc inox 316, với nhiều tiêu chuẩn mặt bích như JIS, BS hoặc ANSI để phù hợp với từng hệ thống. Lưới lọc bên trong cũng có thể sử dụng các kích thước mắt lưới khác nhau nhằm đáp ứng yêu cầu giữ cặn của từng loại lưu chất.

3. Nguyên lý hoạt động của thiết bị lọc inox

Thiết bị lọc inox hoạt động dựa trên nguyên lý lọc cơ học, sử dụng lưới hoặc rọ lọc để giữ lại các tạp chất rắn có kích thước lớn hơn mắt lọc. Quá trình lọc diễn ra trực tiếp theo dòng chảy của lưu chất và có thể hiểu qua các bước sau:

• Lưu chất đi vào thiết bị: Dòng lưu chất mang theo cặn, rác và các tạp chất đi vào Y lọc hoặc rọ bơm theo hướng làm việc của thiết bị.
• Lưu chất đi qua bộ phận lọc: Khi dòng chảy tiếp xúc với lưới hoặc rọ lọc, lưu chất có thể đi qua các mắt lưới, trong khi những tạp chất có kích thước lớn hơn khe lọc không thể tiếp tục đi qua.
• Cặn và tạp chất được giữ lại: Các tạp chất bị giữ lại và tích tụ dần tại khu vực lưới lọc. Mức độ giữ cặn phụ thuộc chủ yếu vào kích thước mắt lưới được sử dụng.
• Lưu chất sau lọc tiếp tục lưu thông: Sau khi đi qua lưới, dòng lưu chất tiếp tục di chuyển ra khỏi thiết bị và đi đến các vị trí phía sau trong hệ thống đường ống.

Nguyên lý trên được áp dụng cho cả Y lọc inox và rọ bơm inox, tuy nhiên cách làm việc của từng loại có một số khác biệt. Với Y lọc, lưới được bố trí bên trong thân chữ Y để giữ và tập trung cặn tại nhánh lọc. Khi lượng cặn tích tụ nhiều, có thể mở nắp và tháo lưới ra để vệ sinh.

Đối với rọ bơm inox, ngoài chức năng lọc tại đầu hút, thiết bị còn có cơ cấu van một chiều. Khi máy bơm hoạt động, lực hút làm van mở để lưu chất đi qua rọ lọc và vào đường ống hút. Khi bơm dừng, van đóng lại để hạn chế lưu chất trong đường ống chảy ngược về bể, qua đó hỗ trợ duy trì lượng lưu chất trong đường hút cho lần vận hành tiếp theo.

Trong quá trình sử dụng, lượng cặn giữ trên lưới sẽ tăng dần và làm giảm diện tích lưu thông. Vì vậy, lưới lọc cần được kiểm tra và vệ sinh định kỳ để hạn chế tình trạng tăng trở lực, giảm lưu lượng và ảnh hưởng đến hoạt động của hệ thống.

4. Lưới lọc inox và kích thước mắt lưới

Lưới lọc inox là bộ phận trực tiếp giữ lại cặn và tạp chất khi lưu chất đi qua thiết bị lọc. Với Y lọc inox, lưới được bố trí bên trong thân để giữ cặn trong dòng chảy; còn với rọ bơm inox, phần lưới lọc giúp ngăn rác và các tạp chất lớn đi vào đường hút của máy bơm. Cặn sau khi được giữ lại sẽ tích tụ tại khu vực lưới và được loại bỏ trong quá trình kiểm tra, vệ sinh thiết bị.

Khả năng giữ cặn lớn hay nhỏ phụ thuộc chủ yếu vào kích thước mắt lưới. Mắt lưới lớn cho phép các hạt nhỏ đi qua và chủ yếu giữ lại cặn thô, trong khi mắt lưới nhỏ có thể giữ được những hạt có kích thước nhỏ hơn. Vì vậy, cùng một loại Y lọc nhưng sử dụng kích thước mắt lưới khác nhau thì mức độ lọc cặn cũng sẽ khác nhau.

Kích thước lưới thường được thể hiện thông qua Mesh. Đây là thông số biểu thị số lượng mắt lưới trên chiều dài 1 inch (25,4 mm). Số Mesh càng lớn thì mắt lưới thường càng nhỏ. Ví dụ, lưới 20 Mesh có kích thước mắt khoảng 841 µm, 50 Mesh khoảng 297 µm, 100 Mesh khoảng 149 µm và 200 Mesh khoảng 74 µm. Tuy nhiên, mắt lưới không nên chọn quá nhỏ so với yêu cầu thực tế. Lưới càng mịn thì giữ được cặn nhỏ hơn nhưng cũng dễ tích tụ cặn, làm tăng trở lực và ảnh hưởng đến lưu lượng khi lưới bị bít. Do đó, kích thước mắt lưới cần phù hợp với loại tạp chất cần giữ và điều kiện làm việc của hệ thống.

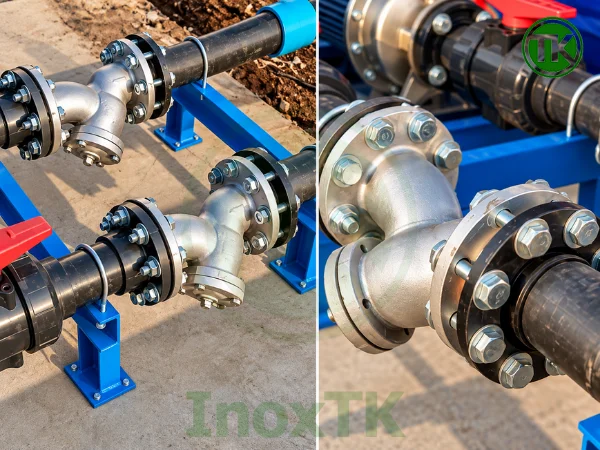

5. Ứng dụng của thiết bị lọc inox

Thiết bị lọc inox được sử dụng phổ biến trong các hệ thống đường ống inox công nghiệp để giữ rác, cặn và tạp chất rắn có trong lưu chất. Tùy theo vị trí cần lọc, rọ bơm thường được bố trí tại đầu hút máy bơm, còn Y lọc được lắp trực tiếp trên đường ống để kiểm soát cặn trước khi lưu chất đi đến các thiết bị phía sau. Một số ứng dụng phổ biến gồm:

• Hệ thống cấp và xử lý nước: Lọc cát, cặn, rỉ sét và các tạp chất rắn có trong nguồn nước trước khi dòng chảy đi qua bơm, van và các thiết bị xử lý.
• Hệ thống bơm công nghiệp: Rọ bơm được lắp tại đầu hút để hạn chế rác và dị vật đi vào máy bơm; Y lọc được sử dụng trên đường ống tại các vị trí cần kiểm soát cặn.
• Hệ thống HVAC và nước làm mát: Y lọc được lắp trên các đường nước tuần hoàn, nước giải nhiệt để giữ cặn trước bơm, van, bộ trao đổi nhiệt và các thiết bị liên quan.
• Hệ thống PCCC: Sử dụng trên các tuyến cấp nước và cụm bơm để hạn chế rác, cặn và dị vật trong nguồn nước ảnh hưởng đến quá trình vận hành của hệ thống.
• Hệ thống hóa chất: Thiết bị lọc inox được sử dụng trên các đường ống vận chuyển hóa chất và dung dịch công nghiệp, trong đó vật liệu inox 304 hoặc inox 316 được xác định theo tính chất của lưu chất và môi trường làm việc.
• Hệ thống tuần hoàn công nghiệp: Giữ lại cặn phát sinh trong quá trình tuần hoàn, hạn chế tạp chất tiếp tục quay trở lại bơm và các thiết bị trong hệ thống.
• Các tuyến đường ống công nghiệp: Y lọc thường được bố trí trước van điều khiển, van giảm áp, đồng hồ, thiết bị trao đổi nhiệt và các thiết bị cần hạn chế cặn đi vào.

6. Vì sao cần lắp thiết bị lọc trước bơm, van và thiết bị đường ống?

Trong thực tế, lưu chất chạy trong đường ống không phải lúc nào cũng sạch hoàn toàn. Cát, cặn đáy bể, rỉ sét, mạt kim loại, xỉ hàn hoặc dị vật còn sót lại sau quá trình thi công đều có thể bị cuốn theo dòng chảy. Khi đi trực tiếp vào bơm, van và các thiết bị trên đường ống, những tạp chất này có thể gây ra nhiều vấn đề trong quá trình vận hành. Vì vậy, thiết bị lọc thường được bố trí phía trước những thiết bị cần được bảo vệ để giữ cặn ngay từ đầu.

• Với máy bơm, đây là vị trí đặc biệt cần chú ý. Rác hoặc dị vật đi vào đường hút có thể mắc tại cửa hút, kẹt cánh bơm hoặc gây mài mòn các chi tiết bên trong. Vì vậy, rọ bơm thường được lắp tại đầu hút, còn trong một số hệ thống có thể bố trí thêm thiết bị lọc phù hợp để hạn chế tạp chất đi vào bơm.
• Với van công nghiệp, cặn rắn có thể lọt vào vị trí tiếp xúc giữa đĩa van, bi van, gioăng hoặc bề mặt làm kín. Một hạt cặn nhỏ mắc đúng vị trí cũng có thể khiến van đóng không kín, bị kẹt khi đóng mở hoặc làm xước bề mặt làm kín. Đặc biệt với van điều khiển tự động, việc kiểm soát cặn phía trước càng có ý nghĩa vì cơ cấu bên trong thường yêu cầu dòng lưu chất ổn định và sạch hơn.
• Tương tự, các thiết bị như đồng hồ đo lưu lượng, đồng hồ nước, van giảm áp, van điện từ và các thiết bị điều khiển trên đường ống thường có những khe dẫn lưu chất hoặc chi tiết làm việc tương đối nhỏ. Cặn tích tụ tại các vị trí này có thể làm giảm tiết diện dòng chảy, ảnh hưởng đến hoạt động của thiết bị và khiến hệ thống phải tháo ra vệ sinh thường xuyên hơn.

Thiết bị lọc vì vậy có thể xem như một lớp bảo vệ đặt trước các thiết bị có giá trị và quan trọng hơn trong hệ thống. Thay vì để cặn đi qua toàn bộ đường ống rồi tích tụ tại bơm, van hoặc thiết bị đo, tạp chất được tập trung tại vị trí lọc để có thể chủ động kiểm tra và vệ sinh.

Tuy nhiên, việc lắp thiết bị lọc cũng cần đi kèm với kiểm tra và vệ sinh định kỳ. Khi lưới lọc tích tụ quá nhiều cặn, tiết diện lưu thông giảm và chênh áp qua thiết bị tăng lên, từ đó có thể làm giảm lưu lượng của hệ thống. Vì vậy, thiết bị lọc phát huy hiệu quả tốt nhất khi được đặt đúng vị trí, sử dụng đúng cấp lọc và được vệ sinh phù hợp với mức độ cặn thực tế của lưu chất.

7. Vệ sinh và bảo dưỡng thiết bị lọc inox

Trong quá trình hoạt động, cặn và tạp chất được giữ lại sẽ tích tụ dần trên lưới lọc hoặc rọ lọc. Khi lượng cặn tăng lên, diện tích lưu thông qua lưới giảm, làm tăng trở lực và có thể ảnh hưởng đến lưu lượng của hệ thống. Vì vậy, thiết bị lọc inox cần được kiểm tra và vệ sinh định kỳ để duy trì khả năng lọc và lưu thông của dòng chảy. Quá trình vệ sinh và bảo dưỡng cần chú ý một số điểm sau:

• Kiểm tra mức độ tích tụ cặn: Quan sát tình trạng lưới hoặc rọ lọc để xác định lượng cặn bám. Trường hợp lưu lượng giảm hoặc chênh áp qua thiết bị tăng bất thường cũng có thể là dấu hiệu lưới lọc đang bị bít.
• Tháo lưới lọc để vệ sinh: Với Y lọc inox, có thể mở nắp nhánh lọc và lấy lưới ra ngoài để loại bỏ cặn bám. Với rọ bơm, cần làm sạch phần rọ để đảm bảo diện tích hút không bị che kín bởi rác và tạp chất.
• Kiểm tra tình trạng lưới: Sau khi vệ sinh cần kiểm tra lưới có bị rách, thủng, móp hoặc biến dạng hay không. Lưới hư hỏng có thể làm tạp chất đi qua dù thiết bị vẫn được lắp trên hệ thống.
• Kiểm tra gioăng và vị trí làm kín: Khi tháo Y lọc để vệ sinh, cần kiểm tra gioăng tại phần nắp và các vị trí làm kín. Gioăng bị chai, rách hoặc biến dạng nên được thay thế để hạn chế rò rỉ sau khi lắp lại.
• Kiểm tra cơ cấu van của rọ bơm: Ngoài phần lưới lọc, rọ bơm còn có cơ cấu một chiều. Cần kiểm tra đĩa van có đóng mở bình thường, có bị cặn mắc tại vị trí làm kín hay không để đảm bảo chức năng hạn chế lưu chất chảy ngược.
• Lắp lại và kiểm tra sau vệ sinh: Lưới, nắp và các chi tiết sau khi làm sạch cần được lắp đúng vị trí. Khi hệ thống hoạt động trở lại, kiểm tra các điểm kết nối và nắp lọc để đảm bảo không xảy ra rò rỉ.

Tần suất vệ sinh không có một chu kỳ cố định cho mọi hệ thống mà phụ thuộc vào lượng cặn trong lưu chất, kích thước mắt lưới và thời gian vận hành. Hệ thống có nhiều cặn hoặc sử dụng lưới có mắt nhỏ thường cần kiểm tra thường xuyên hơn. Thay vì chỉ vệ sinh theo thời gian cố định, có thể kết hợp theo dõi tình trạng lưới, lưu lượng và chênh áp qua thiết bị để xác định thời điểm vệ sinh phù hợp.

8. Inox TK – Địa chỉ cung cấp thiết bị lọc inox

Inox TK chuyên cung cấp các loại thiết bị lọc inox và vật tư đường ống công nghiệp, phục vụ nhu cầu lắp đặt mới, thay thế và bảo trì hệ thống. Khách hàng khi mua thiết bị lọc tại Inox TK được hỗ trợ đầy đủ từ kiểm tra thông số đến cung cấp hàng hóa và chứng từ:

• Đa dạng sản phẩm: Có sẵn nhiều loại như rọ bơm inox, Y lọc ren inox, Y lọc mặt bích inox, lõi lọc và các sản phẩm lọc liên quan.
• Nhiều kích thước: Đáp ứng từ các đường ống kích thước nhỏ đến hệ thống đường ống công nghiệp kích thước lớn.
• Vật liệu đa dạng: Có các lựa chọn inox 304, inox 316 và vật liệu phù hợp với từng dòng sản phẩm.
• Nhiều kiểu kết nối: Kết nối ren, mặt bích cùng các tiêu chuẩn thông dụng, thuận tiện để đồng bộ với hệ thống đang sử dụng.
• Hỗ trợ kiểm tra thông số: Khách hàng có thể gửi hình ảnh, kích thước hoặc thông số thiết bị cũ để được hỗ trợ xác định sản phẩm phù hợp.
• Cung cấp đồng bộ vật tư: Ngoài thiết bị lọc, Inox TK còn cung cấp ống inox, phụ kiện inox, mặt bích, van và nhiều vật tư đường ống khác.
• Hàng sẵn kho đa dạng: Thuận tiện cho nhu cầu mua thay thế, bảo trì hoặc cần vật tư nhanh cho công trình.
• Đầy đủ VAT, CO-CQ: Hỗ trợ chứng từ hàng hóa theo từng sản phẩm và yêu cầu của đơn hàng.
• Giao hàng toàn quốc: Đáp ứng từ đơn hàng nhỏ lẻ đến số lượng lớn cho nhà máy, công trình và đơn vị thi công.

Khách hàng có nhu cầu mua thiết bị lọc inox có thể liên hệ Inox TK, cung cấp loại thiết bị, kích thước, vật liệu, kiểu kết nối và số lượng cần sử dụng để được kiểm tra hàng và báo giá cụ thể.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo - Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo - Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo - Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo - Ms. Bích)

9. Câu hỏi thường gặp về thiết bị lọc inox

Thiết bị lọc inox 304 và inox 316 khác nhau như thế nào?
Cả inox 304 và inox 316 đều có khả năng chống ăn mòn và được sử dụng phổ biến cho thiết bị đường ống. Inox 316 có thành phần molypden nên khả năng chống ăn mòn, đặc biệt trong một số môi trường chứa clorua và hóa chất, tốt hơn inox 304. Việc sử dụng vật liệu nào phụ thuộc vào lưu chất và điều kiện làm việc của hệ thống.

Y lọc ren và Y lọc mặt bích khác nhau ở điểm nào?
Khác biệt chính nằm ở phương thức kết nối với đường ống. Y lọc ren sử dụng kết nối ren, có kết cấu gọn và thường dùng cho đường ống kích thước nhỏ và vừa. Y lọc mặt bích liên kết bằng mặt bích và bu lông, phù hợp với các đường ống công nghiệp có kích thước lớn hơn và cần kết nối chắc chắn.

Rọ bơm inox và Y lọc inox có giống nhau không?
Không hoàn toàn giống nhau. Rọ bơm inox thường được đặt tại đầu hút của máy bơm, vừa lọc rác vừa có cơ cấu van một chiều để hạn chế lưu chất chảy ngược. Y lọc inox được lắp trực tiếp trên đường ống và chủ yếu sử dụng lưới lọc để giữ cặn, tạp chất trước khi lưu chất đi đến các thiết bị phía sau.

Lưới lọc inox có thể tháo ra vệ sinh được không?
Có. Với Y lọc inox, phần nắp tại nhánh lọc có thể tháo mở để lấy lưới lọc ra ngoài. Lưới sau khi được làm sạch có thể lắp trở lại thiết bị và tiếp tục sử dụng nếu vẫn đảm bảo tình trạng kỹ thuật.

Bao lâu cần vệ sinh thiết bị lọc inox một lần?
Không có một khoảng thời gian cố định cho tất cả hệ thống. Chu kỳ vệ sinh phụ thuộc vào mức độ sạch của lưu chất, kích thước mắt lưới, lượng cặn phát sinh và thời gian vận hành. Với hệ thống có nhiều cặn, thiết bị cần được kiểm tra thường xuyên hơn để hạn chế tình trạng lưới bị bít làm tăng tổn thất áp suất và giảm lưu lượng qua đường ống.
