Van cổng inox

---

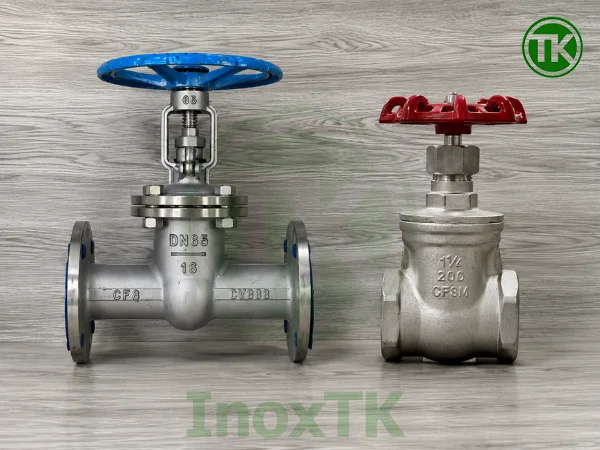

1. Van cổng inox là gì?

Van cổng inox hay van cửa inox là loại van dùng để đóng hoặc mở hoàn toàn dòng chảy của lưu chất khi đi qua đường ống inox công nghiệp. Điểm đặc biệt của loại van này nằm ở cánh van bên trong, được thiết kế đóng mở theo cơ chế nâng lên hoặc hạ xuống giống như một cánh cổng. Đây cũng chính là nguồn gốc tên gọi “van cổng”.

Van cổng inox được chế tạo chủ yếu từ inox 304 hoặc inox 316, mang lại độ cứng cáp và chắc chắn hơn nhiều so với các loại van cùng chức năng làm bằng gang. Trong điều kiện vận hành ngoài trời, van hầu như không bị gỉ sét dưới tác động của thời tiết, đồng thời khả năng chống ăn mòn hóa chất của inox cũng giúp van công nghiệp inox làm việc ổn định trong nhiều môi trường lưu chất khác nhau.

Bộ phận điều khiển van thường là tay quay vô lăng. Để đóng hoặc mở hoàn toàn, người vận hành cần xoay vô lăng nhiều vòng. Chính đặc điểm này giúp quá trình đóng mở diễn ra từ từ thay vì đột ngột, hạn chế hiện tượng va đập thủy lực và tăng độ an toàn cho toàn bộ hệ thống đường ống.

Van cổng inox có dải kích thước khá rộng, từ DN15 đến DN600, phù hợp lắp đặt cho cả hệ thống nhỏ trong nhà xưởng lẫn các tuyến ống lớn trong công trình công nghiệp.

2. Cấu tạo van cổng inox

Van cổng inox gồm các bộ phận chính sau:

• Thân van và nắp van: Phần vỏ ngoài chịu áp lực, thường làm từ inox 304 hoặc inox 316, liên kết với nhau bằng bulong, bên trong chứa đĩa van và các bộ phận truyền động.
• Đĩa van (gate/wedge): Tấm chắn di chuyển lên xuống để đóng hoặc mở dòng chảy, tiếp xúc trực tiếp với mặt tựa van (seat) khi ở trạng thái đóng để tạo độ kín.
• Trục van (spindle) và ty van (stem): Liên kết giữa vô lăng và đĩa van, chuyển động xoay của vô lăng được chuyển thành chuyển động tịnh tiến lên xuống của đĩa van thông qua ren trục vít.
• Vô lăng điều khiển (tay quay): Bộ phận thao tác bằng tay, người vận hành xoay vô lăng để nâng hoặc hạ đĩa van.
• Gioăng làm kín và đệm chèn ty van (packing): Đảm bảo không rò rỉ lưu chất ra ngoài tại vị trí ty van xuyên qua thân van, đồng thời gioăng mặt tựa giúp đĩa van đóng kín hoàn toàn khi hạ xuống.

3. Nguyên lý hoạt động của van cổng inox

Van cổng inox vận hành theo nguyên lý nâng lên và hạ xuống của đĩa van, tương tự cơ chế đóng mở của một cánh cổng. Đây cũng là lý do sản phẩm có tên gọi là van cổng, hay Gate Valve.

• Cơ chế mở van: Khi muốn mở van, người vận hành xoay vô lăng ngược chiều kim đồng hồ. Lực xoay tạo ra mô-men xoắn, truyền qua trục van xuống đĩa van và kéo đĩa van di chuyển dần lên phía trên. Khi đĩa van được nâng lên hoàn toàn, toàn bộ tiết diện đường ống được mở thông, cho phép lưu chất di chuyển qua với mức tổn thất áp suất gần như không đáng kể. Đây là ưu điểm nổi bật của van cổng so với nhiều loại van khác, vì khi mở hoàn toàn, đĩa van nằm hẳn ra khỏi dòng chảy, không cản trở lưu chất như đĩa của van bướm.
• Cơ chế đóng van: Khi muốn đóng van, người vận hành xoay vô lăng theo chiều kim đồng hồ. Trục van kéo đĩa van hạ dần xuống, chắn ngang toàn bộ tiết diện đường ống. Đĩa van kết hợp với gioăng làm kín đặt giữa đĩa và thân van tạo thành một điểm chặn kín, ngăn hoàn toàn dòng chảy đi qua.

4. Phân loại van cổng inox

Van cổng inox được phân loại theo hai tiêu chí chính là kiểu ty van và kiểu kết nối. Kiểu ty van ảnh hưởng đến khả năng quan sát trạng thái đóng mở và không gian lắp đặt, trong khi kiểu kết nối quyết định cách lắp van vào hệ thống đường ống. Hiểu rõ từng cách phân loại giúp lựa chọn đúng loại van phù hợp với điều kiện thực tế của công trình.

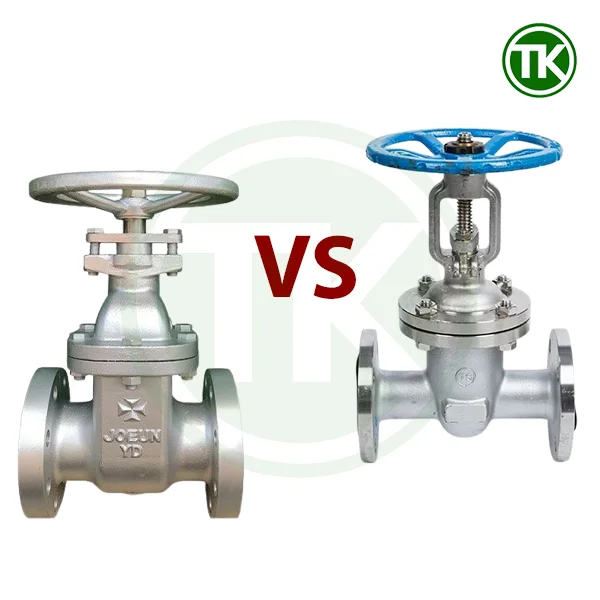

4.1. Theo kiểu ty van

Ty nổi (rising stem): Khi mở van, ty van di chuyển lên cùng với đĩa van. Phần ty nhô ra khỏi vô lăng cho biết trực quan van đang mở hay đóng thông qua độ cao của ty van. Cơ chế này giúp người vận hành kiểm tra nhanh trạng thái van từ xa mà không cần xoay thử vô lăng, rất hữu ích trong các hệ thống có nhiều van cần giám sát cùng lúc. Van cổng ty nổi phù hợp với vị trí lắp đặt có đủ không gian phía trên van, vì ty van cần khoảng trống để nhô lên khi mở hoàn toàn. Nếu lắp ở vị trí thấp hoặc sát trần, cần tính toán trước chiều cao dự phòng để tránh ty van bị vướng trong quá trình vận hành.

Ty chìm (non-rising stem): Ty van không di chuyển lên xuống mà chỉ xoay tại chỗ, trong khi đĩa van di chuyển dọc theo phần ren bên trong thân van. Vì ty van không nhô ra ngoài nên kiểu này giúp tiết kiệm đáng kể không gian lắp đặt, phù hợp với các vị trí hạn chế chiều cao phía trên van như hố ga, rãnh kỹ thuật hoặc khu vực trần thấp. Nhược điểm của van cổng ty chìm là không thể quan sát trực quan trạng thái đóng mở từ bên ngoài. Người vận hành phải dựa vào số vòng xoay của vô lăng hoặc sử dụng thiết bị chỉ báo riêng để xác định van đang ở trạng thái nào.

Dưới đây là bảng so sánh nhanh giữa van cổng ty nổi và van cổng ty chìm:

SO SÁNH VAN CỔNG TY NỔI VÀ TY CHÌM
Tiêu chí	Ty nổi	Ty chìm
Không gian cần phía trên van	Cần nhiều không gian vì ty van nhô lên khi mở.	Tiết kiệm không gian vì ty van không nhô ra.
Quan sát trạng thái đóng mở	Quan sát trực quan thông qua độ cao của ty van.	Không quan sát trực quan, cần đếm vòng xoay hoặc dùng thiết bị chỉ báo.
Vị trí lắp phù hợp	Khu vực rộng rãi, dễ quan sát và có đủ khoảng trống phía trên.	Hố ga, rãnh kỹ thuật, khu vực trần thấp hoặc không gian hạn chế.

4.2. Theo kiểu kết nối

Mặt bích (flange): Van được kết nối bằng bulong qua mặt bích ở hai đầu thân van và liên kết với mặt bích đối ứng trên đường ống. Kiểu kết nối này dễ tháo lắp khi cần bảo trì hoặc thay thế, không cần cắt hay hàn lại đường ống. Van cổng mặt bích thường được sử dụng với các kích thước lớn, phổ biến từ DN50 trở lên. Sản phẩm có thể được chế tạo theo nhiều tiêu chuẩn mặt bích như BS, JIS và ANSI, phù hợp với nhiều loại bản vẽ thiết kế và nguồn gốc thiết bị khác nhau trong hệ thống.

Ren (thread): Van được kết nối bằng ren trực tiếp vào đường ống, không cần sử dụng thêm mặt bích, bulong hoặc gioăng rời. Phương pháp này thi công nhanh, phù hợp với van kích thước nhỏ, thường dưới DN50, nơi lực siết không quá lớn và phần ren có thể đảm bảo độ kín cần thiết. Nhược điểm của van cổng ren là khi cần tháo van để bảo trì, việc tháo lắp đôi khi khó hơn so với kết nối mặt bích, đặc biệt khi phần ren đã bị gỉ kẹt hoặc bám cặn sau thời gian dài sử dụng. Dưới đây là bảng so sánh nhanh giữa van cổng mặt bích và van cổng nối ren:

SO SÁNH VAN CỔNG MẶT BÍCH VÀ VAN CỔNG NỐI REN
Tiêu chí	Mặt bích	Ren
Kích thước phù hợp	Van kích thước lớn, thường từ DN50 trở lên.	Van kích thước nhỏ, thường dưới DN50.
Tiêu chuẩn áp dụng	BS, JIS, ANSI.	BSPP, ren G.
Thi công	Cần bulong, gioăng và căn chỉnh đồng tâm giữa hai mặt bích.	Thi công nhanh, chỉ cần sử dụng băng tan hoặc keo làm kín ren.
Tháo lắp bảo trì	Dễ tháo lắp, chỉ cần tháo bộ bulong liên kết.	Có thể khó tháo nếu phần ren bị gỉ kẹt hoặc bám cặn.
Ứng dụng thực tế	Van cổng mặt bích inox kích thước DN50 đến DN300.	Van cổng ren inox kích thước DN15 đến DN50.

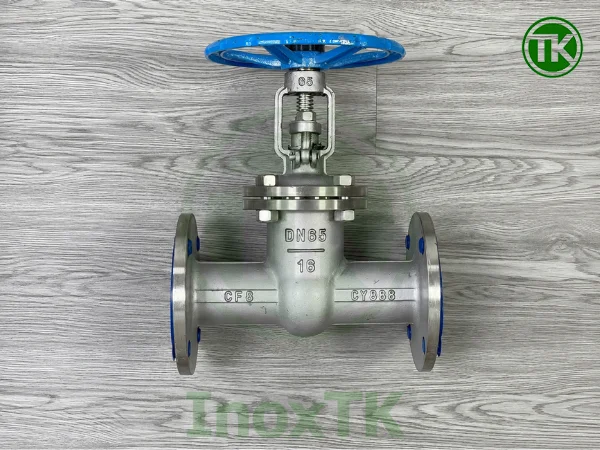

5. Ưu và nhược điểm của van cổng inox

Van cổng inox sở hữu nhiều ưu điểm giúp sản phẩm trở thành lựa chọn phổ biến trong các hệ thống đường ống công nghiệp. Tuy nhiên, loại van này cũng có một số hạn chế cần lưu ý để sử dụng đúng mục đích và đạt hiệu quả vận hành tốt nhất.

5.1. Ưu điểm

Nhờ cấu tạo và nguyên lý hoạt động đặc trưng, van cổng inox mang lại các lợi ích sau:

• Tổn thất áp suất thấp khi mở hoàn toàn: Đĩa van được nâng hẳn lên khỏi dòng chảy khi mở hết, gần như không cản trở lưu chất đi qua, giúp giảm tổn thất áp suất và tiết kiệm năng lượng bơm so với nhiều loại van khác.
• Là van hai chiều, phù hợp với nhiều môi trường: Dòng chảy có thể đi qua van theo cả hai hướng, thuận tiện khi lắp đặt trong các hệ thống có chiều dòng chảy thay đổi.
• Hạn chế hiện tượng búa nước: Đĩa van đóng mở theo phương thẳng đứng với tốc độ chậm và ổn định, giúp giảm nguy cơ va đập thủy lực đột ngột gây ảnh hưởng đến đường ống và thiết bị.
• Độ bền cơ học cao, ít phải sửa chữa: Van có cấu tạo chắc chắn, khả năng chịu lực tốt, phù hợp với các hệ thống vận hành liên tục trong thời gian dài.
• Dải kích thước rộng: Van cổng có thể được sản xuất từ kích thước nhỏ đến rất lớn, đáp ứng cả hệ thống dân dụng và các tuyến đường ống công nghiệp quy mô lớn.
• Đa dạng vật liệu và kiểu kết nối: Ngoài inox, van cổng còn được chế tạo từ gang, đồng hoặc thép tùy theo môi trường sử dụng. Sản phẩm có thể kết nối bằng ren hoặc mặt bích để phù hợp với từng hệ thống đường ống.

5.2. Nhược điểm

Bên cạnh những ưu điểm trên, van cổng inox cũng tồn tại một số hạn chế cần cân nhắc trước khi lựa chọn:

• Không phù hợp để điều tiết lưu lượng: Van được thiết kế cho trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Nếu sử dụng để điều tiết bằng cách mở một phần, đĩa van có thể bị rung động, mài mòn nhanh, gây rò rỉ và làm giảm độ kín theo thời gian.
• Tốc độ đóng mở chậm: Người vận hành phải xoay vô lăng nhiều vòng để nâng hoặc hạ đĩa van hết hành trình. Vì vậy, van không phù hợp với các vị trí yêu cầu đóng mở nhanh hoặc có tần suất thao tác cao.
• Chiếm nhiều không gian lắp đặt: Đặc biệt với van cổng ty nổi, cần có khoảng trống phía trên để ty van nhô lên khi mở hoàn toàn, gây bất tiện tại những khu vực có không gian hạn chế.
• Khó quan sát trạng thái với loại ty chìm: Người vận hành không thể nhìn trực tiếp trạng thái đóng mở từ bên ngoài mà phải dựa vào số vòng xoay của vô lăng hoặc sử dụng thiết bị chỉ báo vị trí riêng.

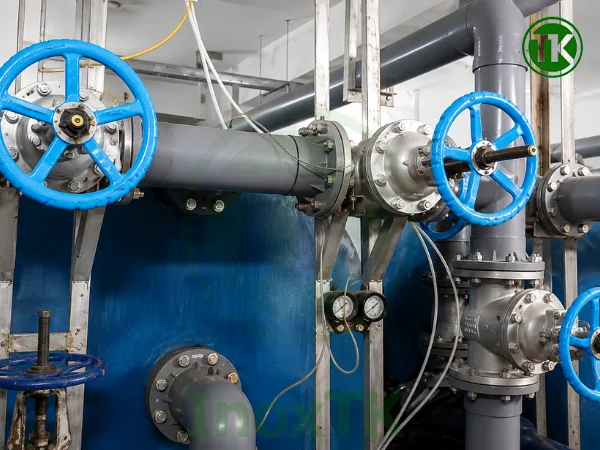

6. Ứng dụng thực tế của van cổng inox

Nhờ khả năng đóng mở dứt khoát và tổn thất áp suất thấp khi mở hoàn toàn, van cổng inox được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau.

• Hệ thống cấp thoát nước: Sử dụng để chặn hoàn toàn dòng chảy tại các điểm phân nhánh, đầu vào trạm bơm hoặc vị trí cần cách ly một đoạn đường ống.
• Hệ thống PCCC: Phù hợp với những vị trí yêu cầu van mở hoàn toàn để cung cấp lưu lượng nước lớn trong thời gian ngắn.
• Xử lý nước và dầu khí: Được lắp trên các tuyến đường ống kích thước lớn, nơi yêu cầu tổn thất áp suất thấp khi hệ thống vận hành liên tục.
• Hóa chất và thực phẩm: Tùy theo môi trường lưu chất có thể lựa chọn van cổng inox 304 hoặc inox 316. Van thường được lắp tại các điểm cách ly đoạn ống để phục vụ kiểm tra, vệ sinh và bảo trì hệ thống.
• Nhà máy nhiệt điện, thủy điện: Sử dụng để kiểm soát dòng chảy trong hệ thống cấp nước làm mát hoặc đường ống dẫn hơi, nơi yêu cầu van hai chiều có khả năng chịu áp lực và nhiệt độ cao.
• Ngành hàng hải: Sử dụng trên tàu thuyền để kiểm soát dòng chảy trong hệ thống đường ống, nhờ khả năng chống ăn mòn tốt của inox trong môi trường nước biển.

7. Yêu cầu kỹ thuật khi lắp đặt

Để van cổng inox hoạt động ổn định, kín khít và bền lâu, quá trình lắp đặt cần tuân thủ đúng các yêu cầu kỹ thuật sau đây.

• Vị trí lắp: Nên ưu tiên lắp van trên đoạn ống nằm ngang, hạn chế lắp tại vị trí ống đứng hoặc lắp ngược so với khuyến nghị của nhà sản xuất. Nguyên nhân là do trọng lượng của đĩa van. Nếu lắp sai hướng, trọng lực có thể tác động lệch lên gioăng làm kín theo thời gian, khiến gioăng mòn không đều và ảnh hưởng đến độ kín cũng như tuổi thọ của van về lâu dài.
• Căn chỉnh đồng tâm: Hai mặt bích của van và đường ống cần được căn chỉnh đồng tâm hoàn toàn trước khi siết bulong. Nếu hai mặt bích bị lệch trục dù chỉ một chút, lực siết sẽ phân bố không đều quanh chu vi, dễ dẫn đến rò rỉ tại điểm lệch hoặc làm cong vênh mặt bích sau một thời gian chịu lực không đối xứng.
• Gioăng và lực siết bulong: Đặt gioăng đúng vị trí trước khi siết, sau đó siết bulong theo thứ tự đối xứng kiểu hình sao, hay còn gọi là siết chéo qua tâm, thay vì siết tuần tự theo chiều kim đồng hồ. Cách siết này giúp lực nén phân bố đều quanh mặt bích ngay từ những vòng siết đầu tiên, tránh tình trạng một phía bị ép chặt trước trong khi phía đối diện vẫn còn hở.
• Kiểm tra sau lắp đặt: Trước khi đưa hệ thống vào vận hành chính thức, cần thử đóng mở van vài lần để đảm bảo đĩa van di chuyển trơn tru, không bị kẹt hay vướng trong hành trình nâng hạ. Sau đó tiến hành thử áp lực toàn hệ thống để xác nhận không có rò rỉ tại vị trí lắp đặt trước khi cho hệ thống hoạt động liên tục.

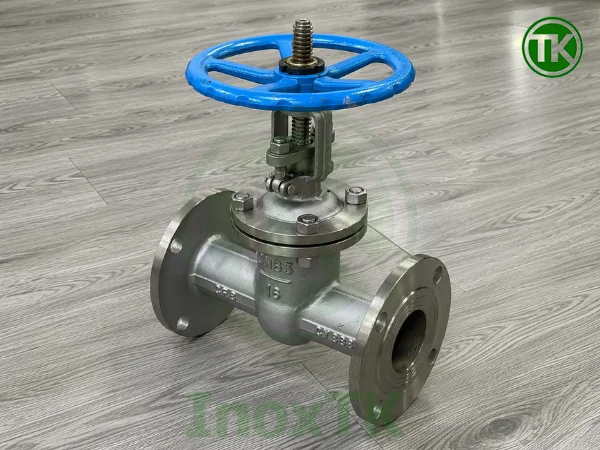

8. Bảo trì và xử lý sự cố van cổng inox

Trong quá trình vận hành, van cổng inox có thể xuất hiện một số sự cố liên quan đến trục vít, bộ phận làm kín hoặc mặt tựa van. Bảng dưới đây tổng hợp các lỗi thường gặp, nguyên nhân cần kiểm tra và phương án xử lý phù hợp:

BẢO TRÌ VÀ XỬ LÝ SỰ CỐ VAN CỔNG INOX
Sự cố	Nguyên nhân cần kiểm tra	Cách xử lý
Vô lăng khó xoay	Khô dầu tại trục vít hoặc cặn bám lâu ngày.	Tra dầu bôi trơn hoặc vệ sinh trục vít.
Rò rỉ tại ty van	Đệm chèn ty van bị lão hóa hoặc lỏng.	Siết lại bộ phận đệm chèn hoặc thay đệm mới.
Đóng không kín hoàn toàn	Mặt tựa van hoặc đĩa van bị mòn, biến dạng hoặc có cặn bám giữa đĩa van và mặt tựa.	Vệ sinh mặt tựa van. Nếu các chi tiết bị mòn nhiều, cần thay đĩa van hoặc sửa chữa mặt tựa van.
Van bị kẹt, không di chuyển được	Ren trục vít bị rỉ sét hoặc biến dạng do siết quá lực.	Kiểm tra và bôi trơn phần ren. Nếu ren bị hư hỏng, cần thay mới trục vít.

9. Địa chỉ cung cấp van cổng inox uy tín

Van cổng inox là thiết bị có yêu cầu cao về độ chính xác kích thước, chất lượng vật liệu và độ kín khi vận hành lâu dài. Vì vậy, khi lựa chọn đơn vị cung cấp, khách hàng không nên chỉ quan tâm đến giá mà cần xem xét đầy đủ nguồn gốc vật liệu, quy cách sản phẩm, khả năng tư vấn kỹ thuật và chế độ hỗ trợ sau bán hàng. Inox TK là đơn vị cung cấp van cổng inox cùng nhiều loại phụ kiện công nghiệp và phụ kiện inox vi sinh phục vụ ngành thực phẩm, đồ uống, dược phẩm, mỹ phẩm, hóa chất và cấp thoát nước. Khi lựa chọn van cổng inox tại Inox TK, khách hàng được hỗ trợ:

• Sản phẩm có nguồn gốc rõ ràng: Chất liệu inox 304, inox 316 đúng tiêu chuẩn, có đầy đủ chứng từ CO-CQ theo yêu cầu.
• Đa dạng kích thước và tiêu chuẩn: Đáp ứng nhiều kích thước DN khác nhau, đúng tiêu chuẩn kết nối JIS, BS, ANSI hoặc DIN, phù hợp với hệ thống đang sử dụng.
• Tư vấn kỹ thuật đúng trọng tâm: Hỗ trợ lựa chọn đúng vật liệu, kiểu ty van nổi hoặc ty chìm, loại gioăng phù hợp với môi trường lưu chất và nhiệt độ vận hành thực tế.
• Kiểm tra chất lượng trước khi giao hàng: Đảm bảo van vận hành trơn tru, đóng mở ổn định và không rò rỉ trước khi đến tay khách hàng.
• Hàng có sẵn, phản hồi nhanh: Hỗ trợ kiểm tra tình trạng kho nhanh chóng, đáp ứng tiến độ thi công của công trình.
• Giao hàng nhanh, toàn quốc: Hỗ trợ giao hàng tận nơi, thuận tiện cho các nhà máy và công trình ở xa.
• Hỗ trợ sau bán hàng: Tư vấn xử lý sự cố và cung cấp các phụ kiện thay thế như gioăng, ty van khi cần bảo trì.

Quý khách có nhu cầu lắp đặt van cổng inox cho hệ thống đường ống vui lòng liên hệ trực tiếp Inox TK để được tư vấn cấu hình phù hợp và nhận báo giá nhanh nhất.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo - Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo - Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo - Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo - Ms. Bích)

10. FAQ – Câu hỏi thường gặp về van cổng inox

Nên chọn van cổng ty nổi hay ty chìm?
Van cổng ty nổi phù hợp với vị trí có đủ không gian phía trên van và cần quan sát trực tiếp trạng thái đóng mở thông qua độ cao của ty van. Van cổng ty chìm phù hợp với khu vực có chiều cao lắp đặt hạn chế vì ty van không nâng lên trong quá trình mở van.

Van cổng có dùng để điều tiết lưu lượng được không?
Không nên sử dụng van cổng để điều tiết lưu lượng. Loại van này được thiết kế cho trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Việc giữ đĩa van ở vị trí mở một phần trong thời gian dài có thể gây rung động, xói mòn đĩa van và làm giảm tuổi thọ của van.

Nên chọn inox 304 hay inox 316 cho van cổng?
Van cổng inox 304 phù hợp với môi trường nước sạch, nước thông thường, khí nén và các lưu chất có mức ăn mòn thấp. Van cổng inox 316 thích hợp hơn với môi trường có hóa chất, muối, nước biển hoặc yêu cầu chống ăn mòn cao.

Van cổng inox có thể lắp ngược chiều dòng chảy được không?
Trên thân van cổng inox thường có mũi tên chỉ hướng dòng chảy khuyến nghị. Nếu lắp ngược chiều so với mũi tên này, van vẫn có thể đóng mở được, nhưng đĩa van sẽ chịu lực đẩy từ dòng chảy theo hướng không đúng với thiết kế ban đầu. Về lâu dài, điều này có thể gây mài mòn không đều tại bề mặt tiếp xúc giữa đĩa van và thân van, làm giảm độ kín và tăng nguy cơ rò rỉ sớm hơn so với tuổi thọ dự kiến. Vì vậy, cần luôn lắp đặt van đúng theo chiều mũi tên được đánh dấu trên thân van.

Van cổng có chi phí bảo trì cao hơn van bướm không?
So với van bướm, van cổng thường có chi phí bảo trì cao hơn khi cùng kích thước lớn, do cấu tạo phức tạp hơn với ty van, đĩa van chuyển động thẳng đứng và nhiều chi tiết cơ khí. Van bướm có thiết kế nhỏ gọn hơn, dễ tháo lắp và thay thế nên chi phí bảo trì thường thấp hơn đối với đa số hệ thống. Tuy nhiên, tại những vị trí cần đóng mở dứt khoát và yêu cầu tổn thất áp suất thấp khi van mở hoàn toàn, van cổng vẫn là lựa chọn phù hợp hơn dù chi phí bảo trì có thể cao hơn trong thời gian dài, đặc biệt với các kích thước lớn.
