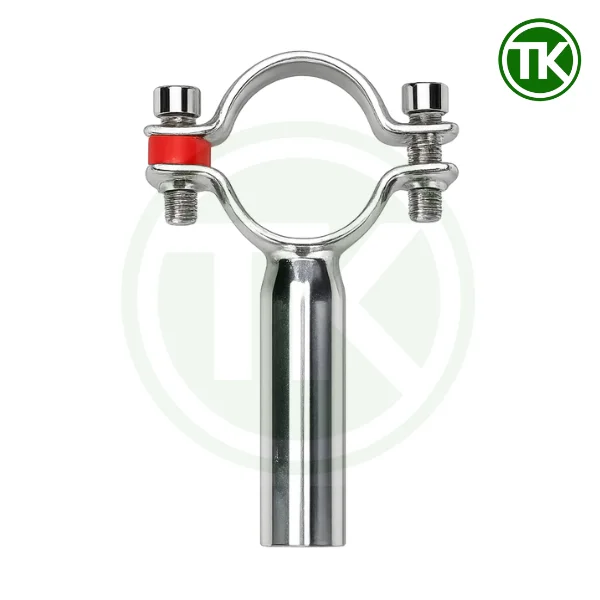

Đai ôm inox có chân hàn – Đai kẹp đỡ ống

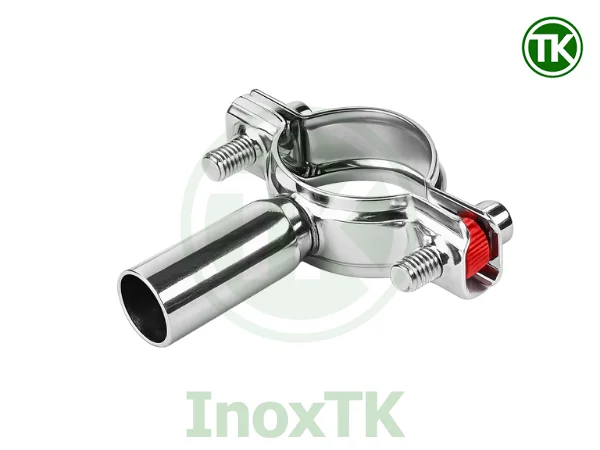

1. Đai ôm inox có chân hàn là gì?

Đai ôm inox có chân hàn là phụ kiện inox vi sinh dùng để nâng đỡ, giữ cố định và định vị đường ống trên khung, dầm hoặc bệ đỡ. Sản phẩm thường gồm hai nửa đai hình bán nguyệt ôm quanh thân ống, được liên kết bằng bulong và đai ốc. Phía dưới nửa đai dưới có một chân inox dùng để hàn vào kết cấu chịu lực.

Phần chân đỡ được hàn với khung hoặc giá đỡ, không hàn trực tiếp vào thành ống. Nhờ đó, đường ống inox vi sinh vẫn có thể được tháo ra khi cần kiểm tra, sửa chữa hoặc thay thế mà không phải cắt bỏ toàn bộ bộ phận đỡ.

Đai ôm có chân hàn thường được sản xuất từ inox 304, phù hợp với các hệ thống đường ống cần khả năng chống gỉ, chịu ẩm và làm việc ổn định trong môi trường công nghiệp. Sản phẩm còn được gọi bằng nhiều tên khác như đai kẹp đỡ ống, kẹp giữ ống inox, đai đỡ ống có chân hàn hoặc giá đỡ ống inox dạng kẹp.

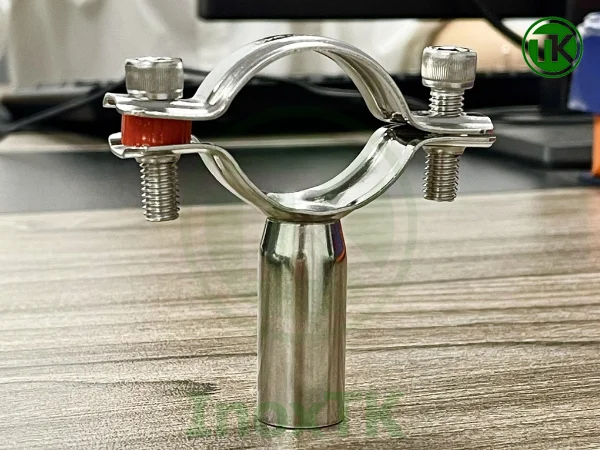

2. Đai kẹp đỡ ống có tác dụng gì trong hệ thống đường ống?

Đai kẹp đỡ ống có nhiệm vụ nâng đỡ, định vị và giữ ổn định đường ống trên khung hoặc bệ chịu lực. Khi được lựa chọn và bố trí đúng, sản phẩm giúp phân bố tải trọng của tuyến ống, hạn chế cong võng và bảo vệ các thiết bị kết nối trong quá trình vận hành.

• Nâng đỡ trọng lượng đường ống: Đai tiếp nhận tải trọng từ thân ống, lưu chất và lớp bảo ôn nếu có, sau đó truyền tải xuống chân hàn và kết cấu đỡ bên dưới.
• Giữ đúng vị trí và cao độ: Sản phẩm giúp duy trì tim ống, cao độ và khoảng cách lắp đặt theo thiết kế, hạn chế đường ống bị lệch khỏi vị trí ban đầu.
• Hạn chế cong võng: Trên các đoạn ống chạy ngang, việc bố trí đai tại khoảng cách phù hợp giúp hạn chế độ võng do trọng lượng của ống và lưu chất.
• Hạn chế dịch chuyển và rung lắc: Đai ôm giữ thân ống, giúp kiểm soát chuyển động theo phương ngang hoặc phương đứng. Tuy nhiên, đây không phải bộ phận hấp thụ rung chuyên dụng. Với hệ thống rung mạnh, cần bổ sung đệm hoặc giải pháp chống rung phù hợp.
• Giảm tải trọng truyền lên thiết bị: Khi được bố trí đúng vị trí, đai giúp hạn chế trọng lượng đường ống dồn lên đầu bơm, van, co, tê và các mối nối.
• Tạo khoảng cách với khung hoặc bệ máy: Chiều cao chân hàn giúp nâng tuyến ống khỏi bề mặt lắp đặt, tạo không gian cho việc kiểm tra, vệ sinh và bảo dưỡng.

Khả năng nâng đỡ thực tế phụ thuộc vào kích thước ống, trọng lượng lưu chất, chiều cao và tiết diện chân đỡ, chất lượng mối hàn, khoảng cách giữa các đai và khả năng chịu tải của khung bên dưới. Vì vậy, không nên áp dụng một khoảng cách lắp đặt cố định cho mọi tuyến ống.

3. Đặc điểm cấu tạo của đai ôm inox có chân hàn

Đai ôm inox có chân hàn được thiết kế theo dạng kẹp hai mảnh, vừa nâng đỡ và giữ ổn định đường ống, vừa cho phép tháo lắp khi cần kiểm tra hoặc bảo dưỡng. Kết cấu sản phẩm khá gọn, gồm bộ phận ôm ống, chân đỡ và hệ thống bulong liên kết.

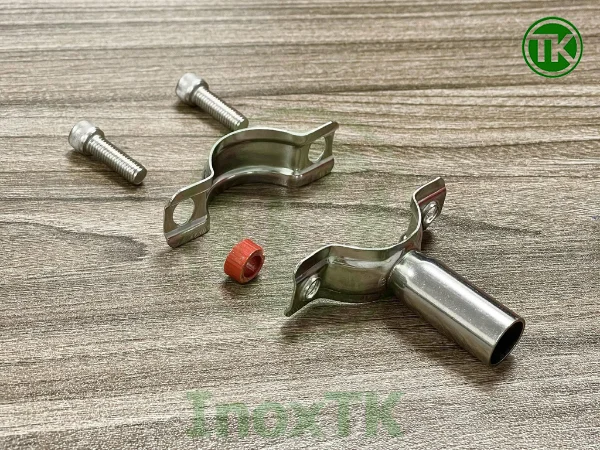

3.1. Cấu tạo của đai ôm inox có chân hàn

Đai ôm inox có chân hàn có cấu tạo khá đơn giản, gồm các bộ phận chính sau:

• Chân đỡ: Được hàn liền với cùm dưới, dùng để liên kết với khung, dầm hoặc bệ đỡ. Bộ phận này tiếp nhận tải trọng từ đường ống và truyền xuống kết cấu chịu lực bên dưới.
• Cùm dưới: Có dạng bán nguyệt, ôm và nâng đỡ phần dưới của đường ống. Hai đầu cùm được gia công lỗ để lắp bulong liên kết với cùm trên.
• Cùm trên: Có hình dạng tương ứng với cùm dưới, dùng để ôm giữ phần trên của ống. Cùm trên có thể tháo rời khi cần lắp đặt, kiểm tra hoặc thay thế đường ống.
• Bulong và đai ốc: Thường gồm hai bộ được bố trí ở hai bên đai, có nhiệm vụ ghép chặt cùm trên với cùm dưới. Lực siết cần được phân bố đều để giữ ống ổn định mà không làm móp hoặc biến dạng thành ống.
• Vòng đệm: Được lắp cùng bulong và đai ốc để phân bố lực siết, hạn chế đai ốc làm xước bề mặt cùm và giảm nguy cơ tự nới lỏng trong quá trình vận hành.

Toàn bộ thân đai, chân đỡ và bộ liên kết thường được chế tạo từ inox thép không gỉ, giúp sản phẩm chống gỉ và làm việc ổn định trong môi trường ẩm hoặc khu vực thường xuyên vệ sinh.

3.2. Inox 304 – Vật liệu tạo nên độ bền của đai ôm

Inox 304 là vật liệu được sử dụng phổ biến để chế tạo đai ôm có chân hàn nhờ khả năng chống gỉ, độ bền cơ học và tính ổn định trong nhiều môi trường làm việc. Những đặc điểm nổi bật của vật liệu này gồm:

• Khả năng chống ăn mòn tốt: Inox 304 thường chứa khoảng 18% Crom và 8% Niken. Crom tạo lớp màng oxit bảo vệ trên bề mặt, giúp đai hạn chế oxy hóa khi tiếp xúc với không khí, độ ẩm và nước thông thường.
• Độ bền cơ học ổn định: Vật liệu có khả năng chịu lực siết từ bulong, trọng lượng đường ống và tải trọng truyền xuống chân đỡ. Nhờ đó, đai duy trì hình dạng và khả năng nâng đỡ trong thời gian dài nếu được lựa chọn đúng kích thước.
• Phù hợp với môi trường ẩm: Đai inox 304 có thể sử dụng trong nhà xưởng, khu vực thường xuyên vệ sinh, hệ thống xử lý nước và các vị trí có độ ẩm cao.
• Bề mặt sáng, dễ làm sạch: Inox 304 ít bám bẩn, không cần sơn phủ và thuận tiện lau rửa. Đặc điểm này giúp khu vực giá đỡ luôn sạch sẽ và đồng bộ với hệ thống đường ống inox.
• Khả năng gia công và hàn tốt: Vật liệu dễ tạo hình thành cùm bán nguyệt, khoan lỗ tai đai và hàn với chân đỡ. Mối hàn cần được thực hiện và xử lý đúng kỹ thuật để duy trì khả năng chống ăn mòn.
• Tuổi thọ cao hơn thép sơn hoặc thép mạ: Inox 304 không phụ thuộc vào lớp phủ bảo vệ bên ngoài nên hạn chế tình trạng bong sơn, tróc lớp mạ hoặc oxy hóa tại các vị trí trầy xước.

Inox 304 phù hợp với phần lớn môi trường công nghiệp thông thường. Đối với khu vực ven biển, nước muối, môi trường chứa clorua hoặc hóa chất có tính ăn mòn cao, nên cân nhắc sử dụng đai inox 316 để tăng độ bền.

4. Thông số kỹ thuật và bảng kích thước đai ôm inox có chân hàn

Đai ôm inox có chân hàn được sản xuất với nhiều kích thước, phù hợp với các đường ống inox có đường kính ngoài khác nhau. Khi lựa chọn sản phẩm, cần xác định đúng đường kính ngoài thực tế của ống để đai ôm vừa khít và giữ ống ổn định.

4.1. Thông số kỹ thuật của kẹp đỡ ống inox

• Chất liệu: Toàn bộ bằng inox 304, bao gồm cả bulong và đai ốc.
• Kích thước có sẵn: Φ19 – Φ140.
• Kiểu lắp đặt: Hàn.
• Môi trường làm việc: Đa dạng các môi trường.
• Xuất xứ: Trung Quốc.

Việc sử dụng đồng bộ inox 304 cho thân đai, chân đỡ và bộ ốc giúp sản phẩm có khả năng chống gỉ tốt, đồng thời hạn chế tình trạng bulong hoặc đai ốc xuống cấp sớm trong quá trình sử dụng.

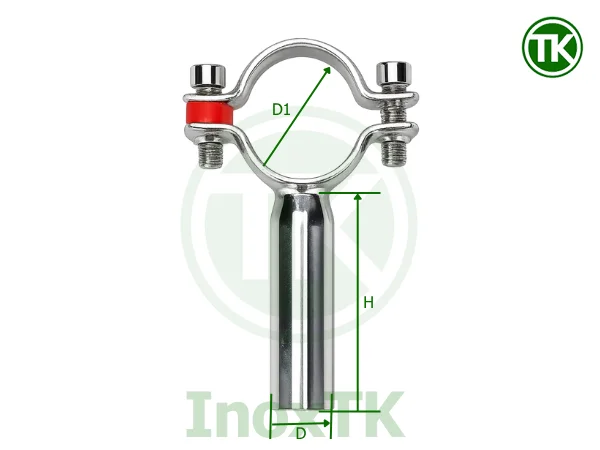

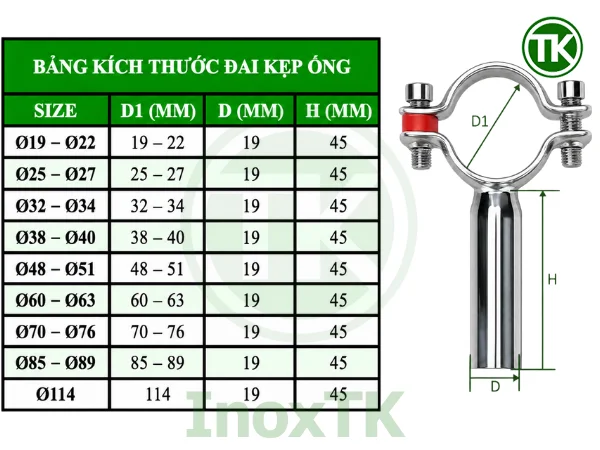

4.2. Bảng kích thước đai ôm inox có chân hàn

Trong bảng dưới đây:

• D1: Dải đường kính ngoài của ống phù hợp.
• D: Đường kính chân đỡ.
• H: Chiều cao chân đỡ.

Đơn vị kích thước là mm.

Các kích thước trong bảng sử dụng chung chân đỡ đường kính 19 mm và chiều cao 45 mm. Phần cùm ôm được gia công theo từng dải đường kính để phù hợp với kích thước đường ống.

Lưu ý: Bảng kích thước trên chỉ mang tính tham khảo và mới thể hiện một số kích thước phổ biến. Kích thước thực tế có thể thay đổi theo từng model, lô hàng hoặc yêu cầu gia công. Trước khi đặt mua, cần đo đường kính ngoài của ống và đối chiếu với sản phẩm thực tế.

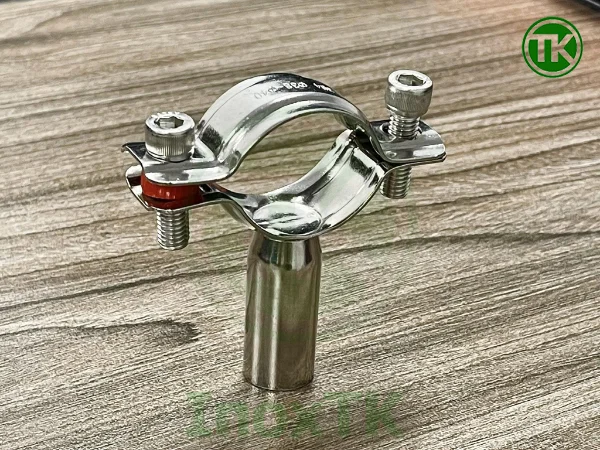

5. Ưu điểm và hạn chế của đai ôm inox có chân hàn

Đai ôm inox có chân hàn được sử dụng phổ biến nhờ khả năng giữ ống chắc chắn, kết cấu gọn và phù hợp với nhiều hệ thống đường ống inox. Tuy nhiên, do chân đỡ được hàn cố định nên sản phẩm cũng có một số giới hạn cần xem xét trước khi lựa chọn.

5.1. Ưu điểm của đai ôm inox có chân hàn

Những ưu điểm nổi bật giúp đai ôm inox có chân hàn được lựa chọn trong nhiều hệ thống đường ống gồm:

• Giữ đường ống ổn định: Hai nửa cùm ôm quanh thân ống, giúp hạn chế ống bị xê dịch, lệch khỏi tim hoặc thay đổi cao độ trong quá trình vận hành.
• Khả năng nâng đỡ tốt: Trọng lượng của đường ống và lưu chất được truyền qua cùm dưới, chân hàn rồi xuống khung hoặc bệ chịu lực.
• Liên kết chắc chắn với giá đỡ: Chân đai được hàn trực tiếp vào khung, dầm hoặc bệ máy, tạo vị trí đỡ ổn định hơn so với các loại kẹp chỉ bắt vít thông thường.
• Tháo lắp đường ống thuận tiện: Cùm trên được liên kết bằng bulong và đai ốc nên có thể tháo rời khi cần kiểm tra, sửa chữa hoặc thay thế đường ống.
• Khả năng chống gỉ tốt: Sản phẩm được chế tạo hoàn toàn từ inox 304, bao gồm cả bulong và đai ốc, phù hợp với môi trường ẩm và khu vực thường xuyên vệ sinh.
• Kết cấu gọn: Đai không chiếm nhiều không gian, thích hợp lắp trên khung máy, bệ thiết bị hoặc các tuyến ống bố trí sát nhau.
• Nhiều kích thước lựa chọn: Dải kích thước từ Φ19 đến Φ140 giúp sản phẩm phù hợp với nhiều đường kính ống khác nhau.
• Tuổi thọ sử dụng cao: Inox 304 không cần sơn phủ hoặc mạ bảo vệ, hạn chế tình trạng bong tróc và oxy hóa như thép thông thường.

5.2. Hạn chế của đai ôm inox có chân hàn

Bên cạnh các ưu điểm trên, sản phẩm vẫn tồn tại một số hạn chế cần lưu ý trong quá trình thiết kế và lắp đặt:

• Khó điều chỉnh vị trí sau khi hàn: Khi chân đai đã được hàn cố định, việc thay đổi cao độ hoặc dịch chuyển vị trí đỡ sẽ mất nhiều thời gian hơn.
• Phụ thuộc vào chất lượng mối hàn: Mối hàn không đủ ngấu, lệch tâm hoặc bị nứt sẽ làm giảm khả năng chịu tải và ảnh hưởng đến độ ổn định của tuyến ống.
• Không phù hợp với kết cấu không cho phép hàn: Sản phẩm khó sử dụng trên tường, trần hoặc khung cần tháo lắp thường xuyên nếu không có bệ hàn phù hợp.
• Không phải bộ phận chống rung chuyên dụng: Đai có thể hạn chế ống dịch chuyển nhưng không hấp thụ rung động. Hệ thống rung mạnh cần sử dụng thêm đệm cao su hoặc giải pháp chống rung riêng.
• Có thể làm móp ống nếu siết quá chặt: Với ống thành mỏng, lực siết bulong quá lớn có thể làm biến dạng thân ống hoặc tai cùm.
• Có thể cản trở giãn nở nhiệt: Nếu siết cứng tất cả các vị trí trên tuyến ống nóng, đai có thể hạn chế chuyển động dọc trục và làm tăng ứng suất trong đường ống.
• Cần chọn đúng đường kính ngoài: Đai quá rộng sẽ không giữ chắc ống, còn đai quá nhỏ có thể không lắp được hoặc làm biến dạng đường ống.

Nhìn chung, đai ôm inox có chân hàn phù hợp với các tuyến ống cần giữ chắc trên khung hoặc bệ cố định. Khi sử dụng, cần lựa chọn đúng kích thước, kiểm soát lực siết và thi công mối hàn đúng kỹ thuật để bảo đảm khả năng nâng đỡ lâu dài.

6. Hướng dẫn lắp đặt đai ôm inox có chân hàn

Để đai ôm giữ đường ống chắc chắn, đúng cao độ và không gây biến dạng thân ống, quá trình thi công nên thực hiện theo các bước sau:

• Bước 1: Chọn đúng kích thước đai ôm: Đo đường kính ngoài thực tế của ống và lựa chọn đai có kích thước tương ứng. Đai phải ôm vừa thân ống, không quá rộng hoặc quá chật.
• Bước 2: Căn chỉnh vị trí đường ống: Đưa đường ống về đúng tim, cao độ và hướng lắp đặt theo thiết kế. Nên cố định tạm thời để tránh ống bị xê dịch trong quá trình hàn chân đỡ.
• Bước 3: Xác định vị trí và hàn chân đỡ: Đặt cùm dưới tại vị trí cần nâng đỡ, sau đó hàn chân đai vào khung, dầm hoặc bệ chịu lực. Mối hàn cần chắc chắn, đúng tâm và không làm thay đổi cao độ của đường ống.
• Bước 4: Lắp cùm trên và siết bulong: Đặt cùm trên ôm vào phần trên của ống, lắp bulong và đai ốc ở hai bên rồi siết luân phiên để lực kẹp phân bố đều. Sau khi hoàn thành, kiểm tra lại độ chắc chắn của đai và độ thẳng của tuyến ống.

Lưu ý: Chỉ siết bulong với lực vừa đủ để giữ ống ổn định. Siết quá mạnh có thể làm móp ống thành mỏng, biến dạng tai đai hoặc cản trở sự giãn nở của đường ống khi nhiệt độ thay đổi.

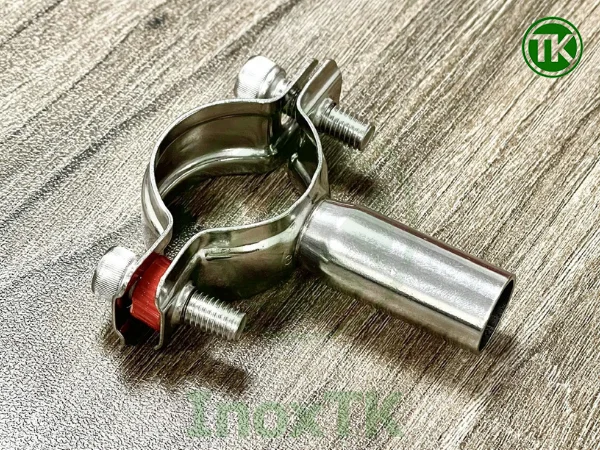

7. Dấu hiệu đai ôm cần kiểm tra hoặc thay mới

Trong quá trình sử dụng, đai ôm inox có chân hàn có thể bị lỏng, biến dạng hoặc xuống cấp do tải trọng đường ống, rung động và điều kiện môi trường. Cần kiểm tra hoặc thay mới khi xuất hiện các dấu hiệu sau:

• Đường ống bị xê dịch hoặc lệch cao độ: Cho thấy đai không còn giữ ống ổn định, bulong có thể đã lỏng hoặc chân đỡ bị cong.
• Mối hàn tại chân đỡ xuất hiện vết nứt: Đây là dấu hiệu cần xử lý ngay vì khả năng chịu tải của đai đã bị suy giảm. Không nên tiếp tục vận hành khi mối hàn có dấu hiệu bong hoặc nứt rõ rệt.
• Chân đỡ bị cong, nghiêng hoặc biến dạng: Thường xảy ra khi tải trọng đường ống vượt quá khả năng chịu lực hoặc đai bị va đập trong quá trình sử dụng.
• Cùm trên hoặc cùm dưới không còn ôm đều quanh ống: Tai đai có thể đã bị biến dạng, bulong siết lệch hoặc đai được chọn không đúng kích thước.
• Bulong và đai ốc bị lỏng, mòn ren: Bộ liên kết không còn duy trì lực siết cần thiết, khiến hai nửa cùm dễ tách hoặc đường ống rung lắc khi vận hành.
• Bề mặt đai xuất hiện ăn mòn hoặc rỗ: Cần kiểm tra mức độ ăn mòn tại thân đai, bulong và đặc biệt là khu vực mối hàn. Nếu vật liệu bị mỏng hoặc mất khả năng chịu lực, nên thay mới toàn bộ đai.
• Đường ống phát ra tiếng va đập tại vị trí đai: Có thể do đai quá rộng, bulong bị lỏng hoặc khoảng hở giữa ống và cùm tăng lên sau thời gian sử dụng.
• Ống bị móp hoặc trầy xước tại vị trí kẹp: Cho thấy lực siết quá lớn, bề mặt cùm có ba via hoặc đai không phù hợp với đường kính ngoài của ống.
• Vòng đệm bị nứt, chai cứng hoặc biến dạng: Vòng đệm không còn phân bố lực siết tốt và có thể làm bộ liên kết nhanh bị lỏng.

Khi phát hiện bất thường, cần giảm tải hoặc cố định tạm thời đường ống trước khi tháo đai kiểm tra. Có thể siết lại hoặc thay riêng bulong, đai ốc nếu thân đai và chân hàn vẫn còn tốt. Trường hợp chân đỡ cong, mối hàn nứt, tai đai biến dạng hoặc thân đai bị ăn mòn nghiêm trọng, nên thay mới toàn bộ sản phẩm để bảo đảm an toàn cho tuyến ống.

8. Địa chỉ cung cấp đai ôm inox có chân hàn

Inox TK là đơn vị chuyên cung cấp đai ôm inox có chân hàn dùng để nâng đỡ, định vị và cố định đường ống trên khung, dầm hoặc bệ máy. Sản phẩm được chế tạo đồng bộ từ inox 304, bao gồm thân đai, chân đỡ, bulong và đai ốc, giúp hạn chế tình trạng bộ ốc bị gỉ hoặc xuống cấp sớm trong môi trường ẩm.

Đai kẹp đỡ ống được cung cấp với dải kích thước từ Φ19 đến Φ140, phù hợp với ống inox vi sinh. Khách hàng được hỗ trợ kiểm tra đường kính ngoài thực tế của ống để lựa chọn đai có độ ôm phù hợp, tránh tình trạng đai quá rộng gây rung lắc hoặc đai quá nhỏ làm biến dạng thành ống.

Khi mua đai ôm inox có chân hàn tại Inox TK, khách hàng được hỗ trợ:

• Hàng sẵn kho nhiều kích thước phổ biến từ Φ19 đến Φ140.
• Toàn bộ sản phẩm bằng inox 304, bao gồm cả bulong và đai ốc.
• Hỗ trợ kiểm tra kích thước thực tế trước khi đặt hàng.
• Báo giá theo kích thước và số lượng yêu cầu.
• Cung cấp đầy đủ hóa đơn VAT, CO và CQ theo lô hàng.
• Đóng gói cẩn thận và giao hàng trên toàn quốc.
• Cung cấp đồng bộ ống inox, phụ kiện và vật tư lắp đặt đường ống.

Với kinh nghiệm cung cấp vật tư inox cho nhiều nhà máy và doanh nghiệp lớn, Inox TK luôn chú trọng độ chính xác của kích thước, chất lượng vật liệu và tiến độ giao hàng. Khách hàng nên cung cấp đường kính ngoài của ống, số lượng cần dùng và yêu cầu về vị trí lắp đặt để được tư vấn đúng loại đai ôm có chân hàn.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

9. Câu hỏi thường gặp

Đai ôm inox có chân hàn được hàn trực tiếp vào đường ống không?
Không. Phần chân của đai được hàn vào khung, dầm hoặc bệ đỡ. Đường ống được đặt bên trong hai nửa cùm và giữ cố định bằng bulong, nhờ đó vẫn có thể tháo ra khi cần bảo dưỡng.

Bulong và đai ốc có được làm từ inox 304 không?
Có. Sản phẩm được cung cấp đồng bộ bằng inox 304, bao gồm thân đai, chân đỡ, bulong và đai ốc. Điều này giúp bộ liên kết có khả năng chống gỉ đồng đều hơn.

Có cần siết bulong thật chặt để giữ ống không?
Không nên siết quá chặt. Bulong chỉ cần được siết đều hai bên để đai ôm ổn định quanh thân ống. Siết quá lực có thể làm móp ống thành mỏng hoặc gây biến dạng phần tai đai.

Đai ôm có chân hàn có chống rung cho đường ống không?
Sản phẩm giúp hạn chế đường ống dịch chuyển và rung lắc ở mức thông thường, nhưng không phải thiết bị hấp thụ rung chuyên dụng. Hệ thống có độ rung lớn cần bổ sung đệm cao su hoặc bộ chống rung phù hợp.

Có thể thay đổi chiều cao chân đỡ được không?
Chiều cao chân tiêu chuẩn phụ thuộc vào từng model. Trường hợp cần chiều cao khác để phù hợp với cao độ đường ống, có thể đặt gia công theo bản vẽ hoặc yêu cầu thực tế.

Đai inox 304 có sử dụng ngoài trời được không?
Có thể sử dụng ngoài trời trong môi trường thông thường. Tuy nhiên, tại khu vực ven biển, nước muối hoặc môi trường có hàm lượng clorua cao, nên cân nhắc inox 316 để tăng khả năng chống ăn mòn.

Khoảng cách giữa hai đai đỡ ống nên là bao nhiêu?
Không có một khoảng cách cố định cho mọi hệ thống. Khoảng cách phụ thuộc vào đường kính, chiều dày ống, trọng lượng lưu chất, tuyến ống ngang hay đứng, nhiệt độ vận hành và vị trí của van hoặc thiết bị nặng.

Khi nào cần thay mới đai kẹp đỡ ống?
Nên thay đai khi xuất hiện vết nứt tại mối hàn, chân đỡ bị cong, tai đai biến dạng, bulong mòn ren hoặc thân đai bị ăn mòn nghiêm trọng. Trước khi thay cần kiểm tra thêm khả năng chịu lực của khung đỡ bên dưới.
