Van hơi inox

---

1. Van hơi inox là gì?

Van hơi inox, hay còn gọi là van cầu hơi (tên tiếng Anh: Stainless Steel Globe Valve), là loại van dùng để đóng, mở hoặc điều tiết dòng hơi, bao gồm hơi nước và hơi nóng, trong hệ thống đường ống công nghiệp. Van được chế tạo từ inox 304 hoặc inox 316, có khả năng chống ăn mòn tốt và chịu được nhiệt độ, áp suất cao, phù hợp với môi trường hơi nóng khắc nghiệt.

Van hơi inox thường có hai dạng thân phổ biến là dạng bầu và dạng chữ ngã, với kiểu kết nối đa dạng gồm nối ren, phù hợp với hệ thống nhỏ, áp suất thấp, dễ tháo lắp sửa chữa, và nối mặt bích, phù hợp với hệ thống công nghiệp quy mô lớn, chịu được áp suất cao hơn.

2. Cấu tạo và nguyên lý hoạt động

Để hiểu vì sao van cầu hơi có thể điều tiết lưu lượng linh hoạt và chịu được môi trường hơi nóng liên tục, cần nắm rõ cấu tạo cũng như cơ chế vận hành của loại van này.

2.1. Cấu tạo van hơi inox

Van hơi inox có kết cấu tương tự van cầu, gồm các bộ phận chính phối hợp với nhau để đóng mở, điều tiết và làm kín dòng hơi trong đường ống.

• Thân van: Là bộ phận chịu áp lực chính, thường được chế tạo từ inox 304 hoặc inox 316. Thân van chứa khoang dẫn dòng và được kết nối với đường ống bằng ren hoặc mặt bích.
• Nắp van: Được lắp phía trên thân van, có nhiệm vụ cố định trục van và bảo vệ các chi tiết truyền động bên trong. Nắp van có thể tháo rời để kiểm tra và bảo dưỡng.
• Đĩa van: Là bộ phận trực tiếp đóng mở dòng hơi. Đĩa van di chuyển lên xuống để thay đổi tiết diện lưu thông, từ đó điều chỉnh lượng hơi đi qua.
• Trục van: Kết nối giữa tay quay và đĩa van, truyền chuyển động để nâng hoặc hạ đĩa trong quá trình vận hành.
• Bộ phận làm kín trục: Thường sử dụng packing Graphite, PTFE hoặc vật liệu chịu nhiệt phù hợp, giúp hạn chế hơi rò rỉ theo vị trí trục van.
• Tay quay vô lăng: Là bộ phận điều khiển phổ biến, cho phép người vận hành đóng mở hoặc điều chỉnh độ mở của van theo yêu cầu sử dụng.

2.2. Nguyên lý hoạt động

Van hơi mặt bích inox vận hành dựa trên nguyên tắc chuyển động tịnh tiến của đĩa van theo phương vuông góc với dòng lưu chất. Cơ chế này giúp van duy trì độ kín tốt, chịu được nhiệt độ và áp suất cao, đồng thời điều tiết lưu lượng hơi ổn định trong hệ thống.

Cơ chế đóng mở kiểu van cầu

Bên trong thân van, đĩa van được liên kết trực tiếp với trục truyền động. Khi người vận hành xoay tay quay, trục ren sẽ chuyển chuyển động quay thành chuyển động tịnh tiến để nâng hoặc hạ đĩa van.

• Khi mở van: Trục van nâng đĩa van rời khỏi mặt tựa van, tạo khoảng hở để hơi nóng đi qua khoang thân van.
• Khi đóng van: Đĩa van hạ xuống và ép chặt vào mặt tựa van, tạo bề mặt làm kín để ngăn dòng hơi tiếp tục lưu thông.

Đĩa van có thể dừng tại nhiều vị trí khác nhau giữa trạng thái đóng hoàn toàn và mở hoàn toàn. Nhờ đó, van cầu hơi inox có khả năng kiểm soát dòng hơi linh hoạt hơn các loại van chủ yếu dùng để đóng mở nhanh như van bi hoặc van bướm. Cơ chế đóng mở từ từ cũng góp phần hạn chế sự thay đổi áp suất đột ngột trong đường ống.

Khả năng điều tiết lưu lượng hơi

Van cầu hơi mặt bích inox cho phép điều chỉnh liên tục lượng hơi đi qua bằng cách thay đổi vị trí của đĩa van so với mặt tựa. Khi đĩa van được nâng lên từng mức, tiết diện lưu thông sẽ thay đổi tương ứng, từ đó kiểm soát lưu lượng và áp suất hơi cấp đến thiết bị.

• Mở một phần: Đĩa van được nâng lên ở mức phù hợp để giới hạn lượng hơi đi qua theo yêu cầu vận hành.
• Tinh chỉnh lưu lượng: Người vận hành xoay tay quay để tăng hoặc giảm độ mở, qua đó điều chỉnh lượng hơi cấp vào nồi gia nhiệt, bộ trao đổi nhiệt hoặc các thiết bị sử dụng hơi khác.

Nhờ khả năng điều tiết linh hoạt, van cầu hơi thường được lắp tại những vị trí cần duy trì lưu lượng và áp suất hơi ổn định, đặc biệt trong hệ thống lò hơi, dây chuyền gia nhiệt và các thiết bị trao đổi nhiệt công nghiệp.

3. Thông số kỹ thuật van hơi inox

Để lựa chọn đúng van hơi inox cho từng hệ thống, người sử dụng cần quan tâm đến các thông số kỹ thuật cơ bản dưới đây. Tùy theo từng nhà sản xuất và model cụ thể, các thông số có thể có sự khác nhau.

• Vật liệu: Inox 304, inox 316
• Gioăng làm kín: PTFE (Teflon), Graphite hoặc vật liệu chịu nhiệt tương đương
• Kích thước: DN15 – DN200
• Kiểu kết nối: Nối ren, mặt bích
• Tiêu chuẩn kết nối: JIS, BS, ANSI, DIN
• Áp lực làm việc: PN16, PN25, PN40
• Nhiệt độ làm việc: -20°C đến +425°C (tùy vật liệu và từng model)
• Môi chất sử dụng: Hơi nước, hơi nóng, nước nóng, khí, dầu và một số lưu chất công nghiệp
• Kiểu vận hành: Tay quay vô lăng
• Xuất xứ: Trung Quốc
• Chứng từ: CO-CQ, hóa đơn VAT theo yêu cầu

4. Phân loại van hơi inox

Van hơi inox có thể được phân loại theo hai tiêu chí chính là dáng thân van và kiểu kết nối. Mỗi cách phân loại ảnh hưởng trực tiếp đến tổn thất áp suất, phạm vi kích thước, khả năng chịu nhiệt, áp lực làm việc và phương án lắp đặt trên hệ thống.

4.1. Theo dáng thân van

• Van hơi inox dạng bầu: Van hơi inox dạng bầu là kiểu thiết kế truyền thống và được sử dụng phổ biến hiện nay. Thân van có khoang chứa dạng bầu, khiến dòng hơi phải đổi hướng khi đi qua van. Thiết kế này giúp van điều tiết lưu lượng tương đối chính xác, duy trì độ kín tốt và vận hành ổn định trong nhiều điều kiện làm việc. Loại van này thường được lắp trong hệ thống lò hơi, đường ống hơi, hệ thống gia nhiệt và các vị trí không yêu cầu tổn thất áp suất quá thấp. Van dạng bầu có kết cấu khá đơn giản, thuận tiện cho việc bảo trì và thường có chi phí đầu tư thấp hơn dạng chữ ngã.
• Van hơi inox dạng chữ ngã (yên ngựa): Van hơi inox dạng chữ ngã, còn gọi là van cầu yên ngựa, được thiết kế với phần thân nghiêng, giúp dòng hơi đi qua thuận hơn so với dạng bầu. Nhờ giảm mức độ đổi hướng của dòng chảy, loại van này có tổn thất áp suất thấp hơn, khả năng lưu thông tốt hơn và phù hợp với các hệ thống hơi cần duy trì hiệu suất vận hành cao. Van dạng chữ ngã thường được sử dụng trên các tuyến hơi chính, hệ thống trao đổi nhiệt, nhà máy điện, nhà máy hóa chất và các dây chuyền công nghiệp vận hành liên tục. Do kết cấu phức tạp hơn, giá thành của loại van này thường cao hơn van hơi inox dạng bầu. Các sản phẩm phổ biến như:
  • Van hơi chữ ngã nối ren
  • Van hơi chữ ngã nối mặt bích

4.2. Theo kiểu kết nối

Bên cạnh dáng thân van, kiểu kết nối cũng ảnh hưởng trực tiếp đến tốc độ thi công, khả năng chịu áp, độ ổn định của mối nối và mức độ thuận tiện khi bảo trì.

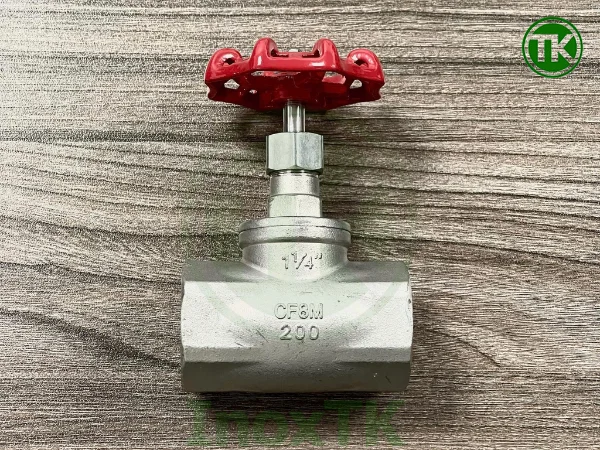

• Van hơi nối ren: Hai đầu van được tiện ren trực tiếp để vặn vào đường ống mà không cần sử dụng thêm mặt bích hoặc bulong. Ưu điểm lớn nhất của kiểu kết nối này là thi công nhanh. Người lắp đặt chỉ cần sử dụng băng tan hoặc keo làm kín ren, sau đó vặn chặt van vào đường ống. Phương án này giúp giảm chi phí nhân công, không cần căn chỉnh mặt bích và cũng không phải chuẩn bị gioăng riêng. Tuy nhiên, mối ren chịu áp lực chủ yếu bằng độ khít và lực ma sát giữa các vòng ren. Khi vận hành lâu dài trong môi trường áp lực và nhiệt độ cao, ren có thể bị mòn, nới lỏng hoặc kẹt cứng, làm tăng nguy cơ rò rỉ và gây khó khăn khi tháo bảo trì. Vì vậy, van hơi inox nối ren thường chỉ phù hợp với đường ống kích thước nhỏ và hệ thống có áp lực không quá cao.

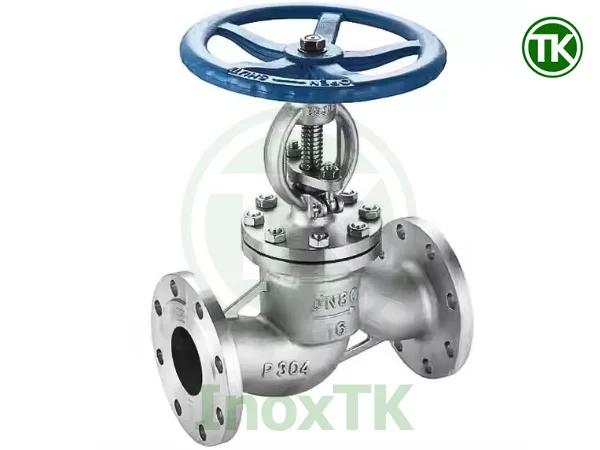

• Van hơi nối mặt bích: Hai đầu van được tích hợp mặt bích và liên kết với mặt bích đường ống bằng hệ thống bulong bố trí quanh chu vi. Cách kết nối này giúp lực siết được phân bố đều, khả năng chịu áp cao và ổn định hơn so với nối ren trong quá trình vận hành dài hạn. Khi cần bảo trì hoặc thay thế, người vận hành chỉ cần tháo bulong mà không phải cắt đường ống hoặc xử lý phần ren đã bị gỉ kẹt. Đây là lý do kết nối mặt bích thường được lựa chọn cho van kích thước lớn và các hệ thống yêu cầu cao về độ tin cậy, khả năng chịu áp và tính thuận tiện khi bảo trì.

5. Ưu điểm và nhược điểm của van hơi inox

Van hơi inox được sử dụng phổ biến trong các hệ thống hơi nhờ khả năng chịu nhiệt, chống ăn mòn và điều tiết lưu lượng tốt. Bên cạnh những ưu điểm nổi bật, loại van này cũng có một số hạn chế cần cân nhắc để lựa chọn phù hợp với điều kiện vận hành thực tế.

5.1. Ưu điểm của van hơi inox

Những ưu điểm nổi bật của van hơi inox gồm:

• Khả năng chịu nhiệt và áp suất tốt: Thân van bằng inox 304 hoặc inox 316 phù hợp với môi trường hơi nóng, nước nóng và nhiều lưu chất công nghiệp.
• Khả năng chống ăn mòn cao: Vật liệu inox giúp van làm việc ổn định trong môi trường ẩm, có hơi nước hoặc thường xuyên tiếp xúc với hóa chất nhẹ.
• Điều tiết lưu lượng chính xác: Đĩa van di chuyển theo phương thẳng đứng, cho phép điều chỉnh độ mở linh hoạt và kiểm soát lượng hơi đi qua tốt hơn nhiều loại van chỉ dùng để đóng mở.
• Độ kín tốt: Cụm đĩa van, mặt tựa van và bộ phận làm kín được gia công chính xác, giúp hạn chế rò rỉ hơi trong quá trình vận hành.
• Độ bền và tuổi thọ cao: Kết cấu chắc chắn, khả năng chịu nhiệt và chống ăn mòn tốt giúp van duy trì độ ổn định khi làm việc lâu dài.
• Dễ bảo trì: Phần nắp van có thể tháo rời để kiểm tra, vệ sinh hoặc thay thế packing, đĩa van và các chi tiết làm kín.
• Đa dạng kiểu điều khiển: Van có thể sử dụng tay quay vô lăng hoặc kết hợp với bộ điều khiển điện, bộ điều khiển khí nén tùy theo yêu cầu vận hành.

5.2. Nhược điểm của van hơi inox

Bên cạnh các ưu điểm trên, van hơi inox vẫn có một số hạn chế cần lưu ý:

• Tổn thất áp suất tương đối lớn: Dòng hơi phải đổi hướng khi đi qua khoang van nên áp suất sau van thường giảm nhiều hơn so với van cổng hoặc van bi.
• Thời gian đóng mở chậm: Van sử dụng trục ren và tay quay nên cần xoay nhiều vòng để đóng hoặc mở hoàn toàn.
• Kích thước và trọng lượng lớn: Các dòng van mặt bích có kết cấu khá nặng, cần không gian lắp đặt và giá đỡ phù hợp.
• Giá thành cao hơn van thép hoặc van gang: Vật liệu inox và yêu cầu gia công bề mặt làm kín khiến chi phí đầu tư ban đầu cao hơn.
• Không phù hợp với lưu chất chứa nhiều cặn: Cặn rắn có thể bám tại đĩa van và mặt tựa, làm giảm khả năng làm kín hoặc ảnh hưởng đến quá trình điều tiết.

6. Ứng dụng thực tế của van hơi inox

Nhờ khả năng điều tiết lưu lượng chính xác, chịu được nhiệt độ và áp suất cao, van hơi inox được sử dụng rộng rãi trong nhiều hệ thống sử dụng hơi nước công nghiệp. Đặc biệt, tại những vị trí cần kiểm soát lưu lượng hơi thay vì chỉ đóng hoặc mở hoàn toàn, van cầu hơi luôn là lựa chọn được ưu tiên.

• Hệ thống lò hơi và đường ống phân phối hơi: Van được lắp trên các tuyến cấp hơi chính hoặc nhánh phân phối để điều chỉnh lưu lượng hơi từ lò hơi đến từng khu vực sản xuất. Việc kiểm soát chính xác lưu lượng giúp hệ thống vận hành ổn định, hạn chế thất thoát năng lượng và tối ưu hiệu suất sử dụng hơi.
• Hệ thống trao đổi nhiệt: Trong các bộ trao đổi nhiệt, van cầu hơi được sử dụng để điều chỉnh lượng hơi cấp vào thiết bị theo nhu cầu thực tế. Nhờ khả năng điều tiết linh hoạt, nhiệt độ đầu ra được duy trì ổn định, góp phần nâng cao hiệu quả truyền nhiệt và giảm tiêu hao hơi.
• Nồi hấp tiệt trùng Autoclave: Các dây chuyền sản xuất thực phẩm, dược phẩm và thiết bị y tế yêu cầu kiểm soát nhiệt độ rất chính xác trong quá trình tiệt trùng. Van cầu hơi giúp điều chỉnh lượng hơi đưa vào buồng hấp, đảm bảo nhiệt độ và áp suất luôn nằm trong giới hạn yêu cầu của quy trình.
• Hệ thống CIP/SIP: Trong các nhà máy thực phẩm, đồ uống và dược phẩm, hơi nóng được sử dụng để vệ sinh và tiệt trùng bồn chứa, đường ống cũng như thiết bị sản xuất. Van cầu hơi có nhiệm vụ điều tiết lưu lượng hơi trong từng công đoạn, giúp quá trình CIP/SIP đạt hiệu quả cao đồng thời tiết kiệm năng lượng.
• Hệ thống gia nhiệt trong công nghiệp: Van được sử dụng tại các thiết bị sấy, bồn gia nhiệt, nồi nấu, bồn phản ứng và nhiều dây chuyền sản xuất khác cần sử dụng hơi để truyền nhiệt. Việc điều chỉnh chính xác lưu lượng hơi giúp thiết bị duy trì nhiệt độ ổn định và nâng cao chất lượng sản phẩm.
• Nhà máy hóa chất, giấy, dệt nhuộm và chế biến thực phẩm: Đây là những ngành sử dụng hơi nước liên tục trong quá trình sản xuất. Van cầu hơi inox được lựa chọn nhờ khả năng chịu nhiệt, chống ăn mòn tốt và vận hành ổn định trong điều kiện làm việc khắc nghiệt.

7. Yêu cầu kỹ thuật khi lắp đặt van hơi inox

Để van hơi inox hoạt động ổn định, đạt độ kín cao và có tuổi thọ lâu dài, quá trình lắp đặt cần tuân thủ đúng một số yêu cầu kỹ thuật. Việc lắp sai ngay từ đầu không chỉ làm giảm hiệu quả điều tiết hơi mà còn có thể gây rò rỉ, hư hỏng gioăng hoặc ảnh hưởng đến toàn bộ hệ thống.

• Lắp đúng chiều dòng chảy: Trên thân van luôn có mũi tên chỉ hướng lưu chất. Van cần được lắp đúng theo chiều này để đĩa van và mặt tựa làm việc đúng thiết kế. Nếu lắp ngược, khả năng làm kín sẽ giảm, việc điều tiết hơi không còn chính xác và tuổi thọ của van cũng bị ảnh hưởng.
• Bố trí khoảng bù giãn nở cho đường ống: Hơi nóng khiến đường ống và van giãn nở trong quá trình vận hành. Nếu hệ thống không có khoảng bù giãn nở phù hợp, ứng suất nhiệt sẽ tập trung tại các mối nối và mặt bích, lâu dài có thể gây rò rỉ hoặc biến dạng đường ống.
• Siết bulong đúng kỹ thuật đối với van mặt bích: Bulong nên được siết theo thứ tự đối xứng và tăng lực siết từng bước để lực ép phân bố đồng đều lên gioăng làm kín. Việc siết lệch hoặc siết quá chặt một phía có thể làm mặt bích mất cân bằng và giảm hiệu quả làm kín.
• Kiểm tra trước khi đưa vào vận hành: Sau khi hoàn tất lắp đặt, cần thử đóng mở van nhiều lần để kiểm tra chuyển động của đĩa van. Tiếp theo, tiến hành thử kín và thử áp trước khi đưa hơi nóng vào hệ thống nhằm phát hiện sớm các điểm rò rỉ hoặc sai sót trong quá trình lắp đặt.

8. Địa chỉ cung cấp van hơi inox uy tín?

Van hơi inox là thiết bị làm việc trong điều kiện nhiệt độ và áp suất cao, vì vậy chất lượng vật liệu, độ chính xác khi gia công và khả năng làm kín có ảnh hưởng trực tiếp đến hiệu quả vận hành của toàn bộ hệ thống. Khi lựa chọn đơn vị cung cấp, khách hàng nên ưu tiên doanh nghiệp có nguồn hàng rõ ràng, tư vấn đúng kỹ thuật và cung cấp đầy đủ hồ sơ chất lượng thay vì chỉ quan tâm đến giá bán.

Tại Inox TK, chúng tôi cung cấp đa dạng các dòng van hơi inox nối ren và mặt bích với nhiều kích thước, đáp ứng nhu cầu sử dụng trong hệ thống lò hơi, đường ống hơi công nghiệp, thiết bị trao đổi nhiệt và nhiều ứng dụng gia nhiệt khác. Khách hàng được hỗ trợ lựa chọn đúng chủng loại van theo áp suất, nhiệt độ, kiểu kết nối và môi trường làm việc thực tế.

Khi lựa chọn van hơi inox tại Inox TK, khách hàng được hỗ trợ:

• Đa dạng chủng loại: Cung cấp van hơi inox nối ren và van hơi inox mặt bích với nhiều kích thước khác nhau.
• Hàng sẵn kho: Đáp ứng nhanh nhu cầu thay thế, bảo trì hoặc lắp đặt cho các hệ thống và dự án mới.
• Chất liệu phù hợp: Có các lựa chọn inox 304 và inox 316, đáp ứng nhiều môi trường sử dụng khác nhau.
• Đầy đủ chứng từ: Hỗ trợ CO-CQ và hóa đơn VAT theo yêu cầu phục vụ kiểm tra, nghiệm thu công trình.
• Tư vấn kỹ thuật: Hỗ trợ lựa chọn đúng kích thước, tiêu chuẩn kết nối, áp suất và nhiệt độ làm việc của van.
• Báo giá nhanh: Hỗ trợ báo giá theo số lượng, quy cách và yêu cầu thực tế của từng khách hàng.
• Giao hàng toàn quốc: Hỗ trợ vận chuyển đến nhà máy, khu công nghiệp, công trình và các tỉnh thành trên cả nước.

Liên hệ ngay để được tư vấn và hỗ trợ nhanh chóng:

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo - Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo - Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo - Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo - Ms. Bích)

9. FAQ – Câu hỏi thường gặp

Nên chọn van cầu chữ ngã hay dáng tiêu chuẩn?
Nếu hệ thống cần giảm tổn thất áp suất, đặc biệt trên đường ống hơi chính, nên ưu tiên dáng chữ ngã. Nếu không yêu cầu khắt khe về tổn thất áp suất, dáng tiêu chuẩn có cấu tạo đơn giản hơn.

Van hơi có dùng để điều tiết lưu lượng được không?
Có. Đây là điểm khác biệt so với van cổng. Van cầu hơi có thể giữ ổn định ở nhiều vị trí mở khác nhau, phù hợp để điều tiết lưu lượng hơi theo nhu cầu vận hành.

Nên chọn inox 304 hay inox 316 cho van hơi?
Inox 304 phù hợp với môi trường hơi nước thông thường. Inox 316 phù hợp khi hệ thống hơi có lẫn hóa chất hoặc môi trường ăn mòn cao hơn.

Van cầu hơi khác gì van cổng hơi?
Van cầu hơi điều tiết được lưu lượng ở nhiều vị trí mở khác nhau. Van cổng hơi chỉ được thiết kế cho hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn.

Lắp van có cần đúng chiều dòng hơi không?
Có. Van cầu hơi có chiều lắp đặt bắt buộc theo hướng dòng chảy, thường có mũi tên chỉ hướng in trên thân van. Lắp sai chiều có thể ảnh hưởng đến khả năng làm kín và tuổi thọ của van.
