-18%

Bản vẽ kỹ thuật van một chiều chữ ngã mặt bích inox

Lưu ý khi lựa chọn và lắp đặt van một chiều chữ ngã mặt bích inox

Van một chiều chữ ngã mặt bích inox là gì?

Ưu điểm và hạn chế của van một chiều chữ ngã mặt bích inox

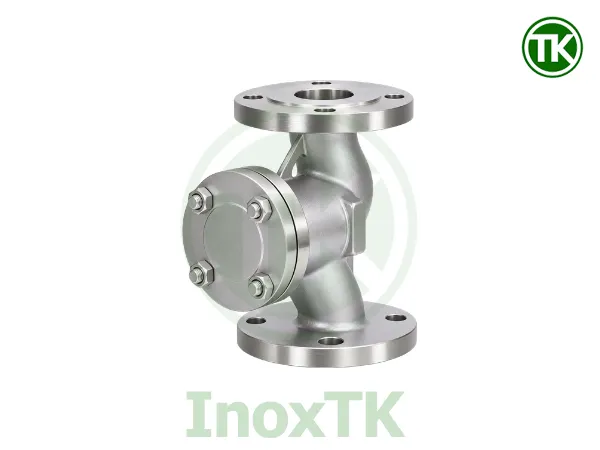

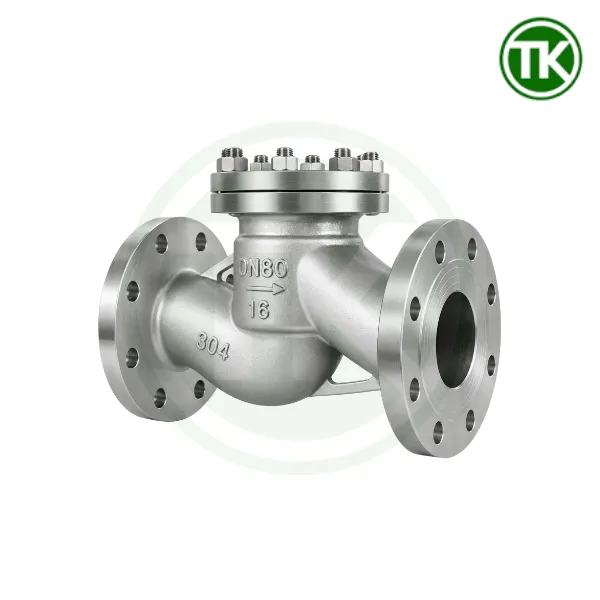

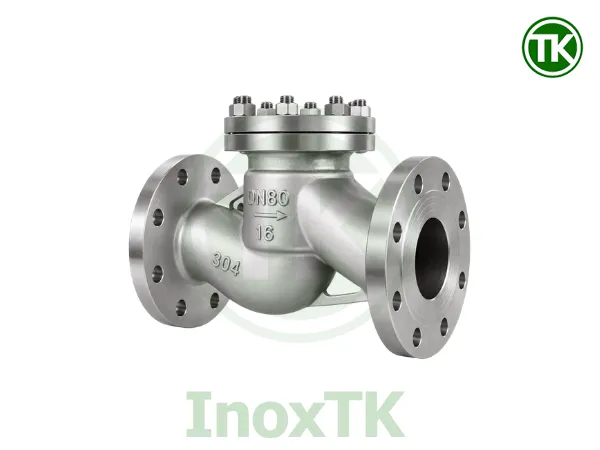

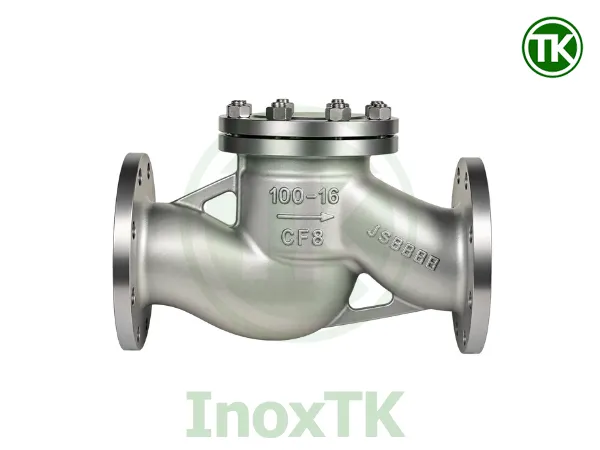

Van một chiều chữ ngã mặt bích inox

Giá gốc là: 550.000 ₫.Giá hiện tại là: 449.000 ₫.

Chất liệu: Inox 304, inox 316
Kích thước: DN15 – DN300 (1/2” – 12”)
Kiểu kết nối: Mặt bích
Tiêu chuẩn mặt bích: PN16, CLASS 150, JIS 10K
Nhiệt độ làm việc: -20°C đến 180°C
Cơ cấu đóng mở: Đĩa van, lò xo hồi vị
Xuất xứ: Trung Quốc

Còn hàng

zalo

088.666.3566

MỤC LỤC Hiển thị

1. Van một chiều chữ ngã mặt bích inox là gì?

Van một chiều chữ ngã mặt bích inox là thiết bị được sử dụng trong các hệ thống đường ống công nghiệp nhằm cho phép lưu chất di chuyển theo một chiều nhất định và tự động ngăn dòng chảy ngược. Van được chế tạo từ inox 304 hoặc inox 316, có thiết kế thân dạng chữ ngã đặc trưng và kết nối mặt bích, phù hợp với các hệ thống dẫn hơi nóng, nước nóng, dầu và những môi chất công nghiệp có yêu cầu cao về khả năng chịu nhiệt, chịu áp suất và chống ăn mòn.

Trong các hệ thống lò hơi, nồi hơi và đường ống dẫn lưu chất, hiện tượng dòng chảy ngược có thể gây ảnh hưởng đến quá trình vận hành, làm hư hỏng máy bơm và các thiết bị liên quan. Van một chiều hơi inox chữ ngã mặt bích được lắp đặt để kiểm soát hướng lưu thông của môi chất, hạn chế dòng chảy ngược và góp phần bảo vệ hệ thống trước những biến động áp suất.

Với cơ chế đóng mở hoàn toàn tự động, kết cấu chắc chắn và khả năng làm việc trong nhiều điều kiện công nghiệp, dòng van này được sử dụng phổ biến trong các hệ thống hơi nóng, cấp nước, hóa chất và đường ống sản xuất.

2. Cấu tạo và nguyên lý hoạt động của van một chiều chữ ngã mặt bích inox

Van một chiều chữ ngã mặt bích inox có kết cấu thân van với đường dẫn lưu chất uốn cong qua vị trí ghế van, kết hợp cùng đĩa van nâng hạ để kiểm soát hướng dòng chảy. Quá trình đóng mở diễn ra tự động dựa trên chênh lệch áp suất của lưu chất và trọng lượng của đĩa van.

2.1. Cấu tạo của van một chiều chữ ngã mặt bích inox

Van được cấu tạo từ các bộ phận chính sau:

Thân van (Body): Được chế tạo từ inox đúc CF8 hoặc CF8M, tương ứng với inox 304 và inox 316. Thân van có hai đầu kết nối mặt bích, bên trong được thiết kế vách ngăn phân chia khoang đầu vào và đầu ra, tạo đường dẫn lưu chất uốn cong qua vị trí ghế van.
Đĩa van (Disc): Là bộ phận trực tiếp đóng mở dòng chảy, được bố trí phía trên ghế van và chuyển động nâng hạ theo cơ cấu dẫn hướng. Khi đĩa van nâng lên, lưu chất đi qua. Khi đĩa van hạ xuống, đường lưu thông được đóng lại.
Ghế van và bề mặt làm kín (Seat): Là vị trí tiếp xúc giữa đĩa van và thân van khi đóng. Van sử dụng bề mặt làm kín bằng kim loại, được gia công chính xác để tạo độ kín khít và có khả năng làm việc trong điều kiện nhiệt độ phù hợp với thiết kế.
Nắp van (Bonnet): Được lắp phía trên thân van, có nhiệm vụ đóng kín khoang chứa đĩa van. Nắp van có thể tháo rời để kiểm tra, vệ sinh và bảo trì các chi tiết bên trong.
Gioăng làm kín (Gasket): Được bố trí giữa thân van và nắp van nhằm ngăn lưu chất rò rỉ ra bên ngoài. Vật liệu gioăng có thể là PTFE hoặc gioăng graphite kết hợp inox 304.
Bu lông và đai ốc (Bolt & Nut): Có nhiệm vụ liên kết nắp van với thân van, tạo lực ép lên gioăng để duy trì độ kín của cụm lắp ghép trong quá trình vận hành.

2.2. Nguyên lý hoạt động của van một chiều chữ ngã mặt bích inox

Van một chiều chữ ngã mặt bích inox hoạt động hoàn toàn tự động dựa trên sự chênh lệch áp suất của lưu chất và trọng lượng của đĩa van, không cần sử dụng nguồn điện hay khí nén. Quá trình vận hành gồm hai trạng thái chính:

Trạng thái mở: Khi lưu chất di chuyển theo chiều mũi tên trên thân van, áp suất tại đầu vào tạo lực đẩy từ phía dưới đĩa van. Khi lực này đủ lớn để thắng trọng lượng đĩa van và các lực cản, đĩa van được nâng lên khỏi ghế van, tạo khoảng trống cho hơi nóng hoặc chất lỏng đi qua và tiếp tục di chuyển về phía đầu ra.
Trạng thái đóng: Khi dòng chảy giảm hoặc ngừng lại, lực nâng tác động lên đĩa van giảm xuống, khiến đĩa van hạ về vị trí đóng dưới tác dụng của trọng lực. Nếu xuất hiện áp suất ngược từ phía đầu ra, lực này tiếp tục ép đĩa van sát vào ghế van, tạo độ kín và ngăn lưu chất chảy ngược về phía đầu vào.

Nhờ cơ chế này, van một chiều chữ ngã mặt bích inox giúp duy trì hướng dòng chảy theo thiết kế, hạn chế hiện tượng chảy ngược và bảo vệ các thiết bị trong hệ thống đường ống.

3. Thông số kỹ thuật của van một chiều chữ ngã mặt bích inox

Dưới đây là thông số kỹ thuật cơ bản của van một chiều chữ ngã mặt bích inox:

Chất liệu: Inox 304, inox 316
Kích thước: DN15 – DN300 (1/2” – 12”)
Kiểu kết nối: Mặt bích
Tiêu chuẩn mặt bích: PN16, CLASS 150, JIS 10K
Nhiệt độ làm việc: -20°C đến 180°C
Cơ cấu đóng mở: Đĩa van, lò xo hồi vị
Xuất xứ: Trung Quốc

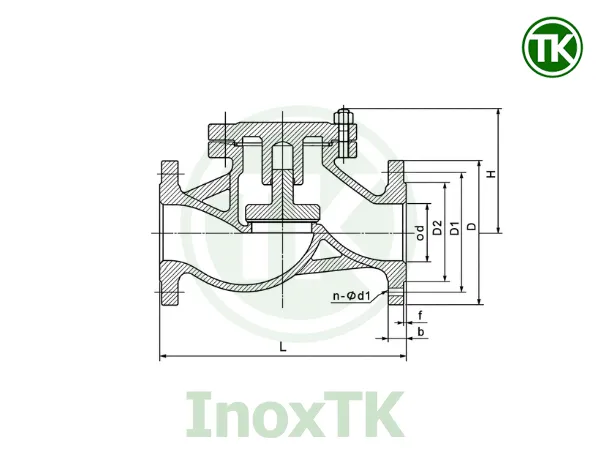

4. Bảng kích thước van một chiều chữ ngã mặt bích inox

Van một chiều chữ ngã mặt bích inox có kích thước từ DN15 đến DN300, được sản xuất theo các tiêu chuẩn mặt bích BS PN16, mặt bích JIS 10K và mặt bích ANSI Class 150.

Chú thích các ký hiệu kích thước trong bảng:

DN: Đường kính danh nghĩa.
L: Chiều dài van.
d: Đường kính lỗ thông dòng chảy.
D2: Đường kính bề mặt làm kín của mặt bích.
D1: Đường kính vòng tâm lỗ bu lông.
D: Đường kính ngoài mặt bích.
b: Chiều dày mặt bích.
f: Chiều cao gờ làm kín.
n-φd1: Số lượng và đường kính lỗ bu lông.
H: Chiều cao tổng thể của van.

Đơn vị kích thước: mm.

4.1. Bảng kích thước van một chiều chữ ngã mặt bích inox PN16

DN	L	d	D2	D1	D	b	f	n-φd1	H
15	130	15	45	65	95	14	2	4-14	65
20	150	20	55	75	105	14	2	4-14	68
25	160	25	65	85	115	14	2	4-14	73
32	180	32	78	100	135	16	2	4-18	78
40	200	40	85	110	145	16	3	4-18	85
50	230	50	100	125	160	16	3	4-18	103
65	290	65	120	145	180	18	3	4-18	117
80	310	80	135	160	195	20	3	8-18	132
100	350	100	155	180	215	20	3	8-18	147
125	400	125	185	210	250	22	3	8-18	162
150	480	150	210	240	285	22	3	8-22	188
200	600	200	265	295	340	24	3	12-22	222
250	750	250	320	355	405	26	3	12-25	265
300	850	300	375	410	460	28	3	12-25	316

4.2. Bảng kích thước van một chiều chữ ngã mặt bích inox JIS 10K

DN	L	d	D2	D1	D	b	f	n-φd1	H
15	130	15	51	70	95	12	1	4-15	65
20	150	20	55	75	100	14	1	4-15	68
25	160	25	67	90	125	14	1	4-19	73
32	180	32	75	100	135	16	2	4-19	78
40	200	40	81	105	140	16	2	4-19	85
50	230	50	95	120	155	16	2	4-19	103
65	290	65	116	140	175	18	2	4-19	117
80	310	80	126	150	185	18	2	8-19	132
100	350	100	151	175	210	18	2	8-19	147
125	400	125	162	210	250	20	2	8-23	162
150	480	150	212	240	280	22	2	8-23	188
200	600	200	262	290	330	22	2	12-23	222
250	750	250	324	355	400	24	2	12-25	265
300	850	300	368	400	445	24	3	16-25	316

4.3. Bảng kích thước van một chiều chữ ngã mặt bích inox ANSI Class 150

DN	L	d	D2	D1	D	b	f	n-φd1	H
15	130	15	35	60.3	90	12	2	4-16	65
20	150	20	43	70	100	12.5	2	4-16	68
25	160	25	51	79.4	110	12.5	2	4-16	73
32	180	32	63.5	88.9	115	13.2	2	4-16	78
40	200	40	73	98.4	125	14.7	2	4-16	85
50	230	50	92	120.7	150	16.3	2	4-19	103
65	290	65	105	139.7	180	17.9	2	4-19	117
80	310	80	127	152.4	190	19.5	2	4-19	132
100	350	100	157	190.5	230	24.3	2	8-19	147
125	400	125	185	216	255	24.3	2	8-22	162
150	480	150	216	241.3	280	25.9	2	8-22	188
200	600	200	270	298.5	345	29	2	8-22	222
250	750	250	324	362	405	30.6	2	12-25	265
300	850	300	381	431.8	485	32.2	2	12-25	316

5. Ưu điểm và hạn chế của van một chiều chữ ngã mặt bích inox

Van một chiều chữ ngã mặt bích inox được sử dụng trong nhiều hệ thống đường ống công nghiệp nhờ khả năng đóng mở tự động, kết cấu chắc chắn và khả năng làm việc với các môi chất có nhiệt độ cao. Tuy nhiên, thiết kế đĩa van nâng hạ cũng có những đặc điểm cần lưu ý khi lựa chọn và sử dụng.

5.1. Ưu điểm

Van một chiều chữ ngã mặt bích inox sở hữu nhiều ưu điểm về khả năng vận hành tự động, độ bền vật liệu và kết cấu lắp đặt. Những đặc điểm này giúp van hoạt động ổn định trong các hệ thống đường ống công nghiệp, đặc biệt là môi trường hơi nóng và nước nóng.

Đóng mở hoàn toàn tự động: Van hoạt động dựa trên chênh lệch áp suất và trọng lượng đĩa van, không cần nguồn điện hoặc khí nén, giúp kiểm soát hướng dòng chảy và hạn chế hiện tượng chảy ngược.
Khả năng chịu nhiệt và áp suất tốt: Thân van bằng inox 304 hoặc inox 316 kết hợp với bề mặt làm kín kim loại, phù hợp với các hệ thống hơi nóng, nước nóng và đường ống công nghiệp trong giới hạn thiết kế.
Khả năng chống ăn mòn hiệu quả: Vật liệu inox có khả năng chống oxy hóa và ăn mòn trong nhiều môi trường, góp phần duy trì độ bền và tuổi thọ của van.
Kết nối mặt bích chắc chắn: Hai đầu mặt bích giúp van liên kết ổn định với đường ống, thuận tiện cho quá trình lắp đặt, tháo dỡ và bảo trì.
Thuận tiện bảo dưỡng: Nắp van có thể tháo rời để kiểm tra, vệ sinh hoặc thay thế các chi tiết bên trong như đĩa van và gioăng làm kín.

5.2. Hạn chế

Bên cạnh những ưu điểm trên, van một chiều chữ ngã mặt bích inox cũng có một số hạn chế liên quan đến tổn thất áp suất, áp lực mở van và tư thế lắp đặt. Đây là những yếu tố cần xem xét để lựa chọn sản phẩm phù hợp với điều kiện vận hành thực tế.

Tổn thất áp suất tương đối lớn: Đường dẫn lưu chất uốn cong qua ghế van làm tăng sức cản dòng chảy so với một số loại van một chiều khác, đặc biệt là van lá lật.
Yêu cầu áp suất mở van: Dòng chảy phải tạo đủ lực nâng để thắng trọng lượng đĩa van và các lực cản, vì vậy van có thể không phù hợp với hệ thống có chênh lệch áp suất quá thấp.
Hạn chế về tư thế lắp đặt: Với thiết kế đĩa van đóng bằng trọng lực, van thường được lắp trên đường ống ngang, bảo đảm đĩa van có thể nâng hạ đúng hướng và trở về vị trí đóng.

6. Ứng dụng của van một chiều chữ ngã mặt bích inox

Nhờ khả năng ngăn dòng chảy ngược và kết cấu chịu nhiệt, chịu áp suất phù hợp với nhiều điều kiện vận hành, van một chiều chữ ngã mặt bích inox được ứng dụng trong các hệ thống đường ống công nghiệp như:

Hệ thống lò hơi, nồi hơi: Lắp đặt trên các đường ống dẫn hơi để hạn chế hơi nóng chảy ngược, góp phần bảo vệ thiết bị và duy trì hướng lưu thông theo thiết kế.
Hệ thống nước nóng: Sử dụng trong các đường ống cấp và tuần hoàn nước nóng nhằm ngăn dòng chảy ngược giữa các nhánh đường ống và thiết bị.
Hệ thống bơm công nghiệp: Lắp đặt tại đường ống đẩy của máy bơm để hạn chế lưu chất chảy ngược khi bơm dừng hoạt động, bảo vệ máy bơm và các thiết bị liên quan.
Hệ thống đường ống hóa chất: Sử dụng để kiểm soát hướng dòng chảy của các lưu chất hóa học tương thích với vật liệu inox và bề mặt làm kín của van.
Hệ thống dẫn dầu và lưu chất công nghiệp: Lắp đặt tại những vị trí cần ngăn dòng chảy ngược, bảo đảm môi chất lưu thông theo chiều quy định trong quá trình vận hành.

7. Lưu ý khi lựa chọn và lắp đặt van một chiều chữ ngã mặt bích inox

Để van một chiều chữ ngã mặt bích inox hoạt động ổn định và ngăn dòng chảy ngược hiệu quả, cần lựa chọn sản phẩm phù hợp với thông số hệ thống và tuân thủ các yêu cầu kỹ thuật trong quá trình lắp đặt.

Lắp đặt đúng chiều dòng chảy: Van phải được lắp theo chiều mũi tên trên thân van, bảo đảm áp suất dòng chảy thuận tác động từ phía dưới đĩa van để nâng đĩa van khi mở.
Chú ý tư thế lắp đặt: Đối với dòng van nâng hạ đóng bằng trọng lực, cần lắp trên đường ống ngang với nắp van hướng lên trên, giúp đĩa van chuyển động và trở về vị trí đóng đúng thiết kế.
Lựa chọn kích thước phù hợp: Kích thước DN của van cần tương thích với đường ống, đồng thời bảo đảm lưu lượng và chênh lệch áp suất đủ để nâng đĩa van trong quá trình vận hành.
Kiểm tra áp suất và nhiệt độ: Xác định áp suất, nhiệt độ làm việc thực tế để lựa chọn van có cấp áp suất, vật liệu thân và bề mặt làm kín phù hợp, đặc biệt đối với hệ thống hơi nóng.
Lựa chọn vật liệu inox: Inox 304 phù hợp với nhiều môi trường nước và lưu chất công nghiệp thông thường, trong khi inox 316 có khả năng chống ăn mòn tốt hơn trong một số môi trường hóa chất và chứa clorua.
Kiểm tra tiêu chuẩn mặt bích: Lựa chọn đúng tiêu chuẩn PN16, JIS 10K hoặc ANSI Class 150 để bảo đảm kích thước kết nối, vị trí lỗ bu lông và bề mặt làm kín tương thích với đường ống.
Kiểm tra và bảo dưỡng định kỳ: Vệ sinh bề mặt làm kín, kiểm tra chuyển động của đĩa van, gioăng và các mối nối mặt bích để phát hiện tình trạng kẹt van, mài mòn hoặc rò rỉ trong quá trình sử dụng.

8. Mua van một chiều chữ ngã mặt bích inox ở đâu?

Inox TK là đơn vị chuyên cung cấp các dòng van inox công nghiệp, trong đó có van một chiều chữ ngã mặt bích inox 304, inox 316 phục vụ cho hệ thống hơi nóng, nước nóng và đường ống công nghiệp. Với kinh nghiệm trong lĩnh vực vật tư đường ống inox, Inox TK hỗ trợ khách hàng lựa chọn sản phẩm phù hợp với yêu cầu kỹ thuật và điều kiện vận hành thực tế.

Khi mua van một chiều chữ ngã mặt bích inox tại Inox TK, khách hàng được hưởng những lợi ích sau:

Đa dạng kích thước và vật liệu: Cung cấp van inox 304, inox 316 với nhiều kích thước từ DN15 đến DN300, đáp ứng nhu cầu sử dụng trong các hệ thống đường ống khác nhau.
Đầy đủ tiêu chuẩn kết nối: Có các lựa chọn mặt bích PN16, JIS 10K và ANSI Class 150, thuận tiện cho việc lắp đặt và thay thế trong hệ thống hiện có.
Tư vấn kỹ thuật chuyên sâu: Hỗ trợ lựa chọn kích thước, vật liệu, tiêu chuẩn mặt bích và điều kiện làm việc phù hợp với từng hệ thống.
Chứng từ hàng hóa đầy đủ: Cung cấp hóa đơn VAT theo quy định và chứng từ CO-CQ theo từng sản phẩm, đơn hàng.
Giao hàng toàn quốc: Hỗ trợ báo giá, chuẩn bị hàng và vận chuyển đến các công trình, nhà máy trên toàn quốc.

Khách hàng có nhu cầu mua van một chiều chữ ngã mặt bích inox có thể liên hệ trực tiếp Inox TK để được tư vấn thông số kỹ thuật, kiểm tra tình trạng hàng và nhận báo giá phù hợp.

THÔNG TIN LIÊN HỆ:

SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)

SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)

SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)

SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

9. Câu hỏi thường gặp về van một chiều chữ ngã mặt bích inox

Van một chiều chữ ngã mặt bích inox có sử dụng cho hơi nóng được không?
Có. Van sử dụng thân inox 304 hoặc inox 316 kết hợp với bề mặt làm kín kim loại, phù hợp với nhiều hệ thống đường ống hơi nóng. Tuy nhiên, cần kiểm tra giới hạn nhiệt độ và áp suất làm việc của từng model trước khi sử dụng.

Van một chiều chữ ngã và van một chiều lò xo có giống nhau không?
Không hoàn toàn giống nhau. Van một chiều chữ ngã được nhận diện qua kết cấu thân van, trong khi van một chiều lò xo được phân biệt theo cơ cấu đóng. Van sử dụng đĩa van nâng hạ và đóng bằng trọng lực, không có lò xo hồi vị.

Nên lựa chọn van một chiều chữ ngã inox 304 hay inox 316?
Inox 304 phù hợp với nhiều hệ thống nước, hơi nóng và lưu chất công nghiệp thông thường. Inox 316 có khả năng chống ăn mòn tốt hơn trong một số môi trường hóa chất và chứa clorua. Việc lựa chọn cần dựa trên thành phần lưu chất, nhiệt độ và điều kiện vận hành thực tế.

Van một chiều chữ ngã mặt bích inox có gây tổn thất áp suất không?
Có. Do lưu chất phải đổi hướng khi đi qua ghế van, dòng van này thường có tổn thất áp suất lớn hơn van một chiều lá lật khi so sánh trong điều kiện tương đương. Vì vậy, cần lựa chọn kích thước và khả năng lưu thông phù hợp với lưu lượng của hệ thống.
