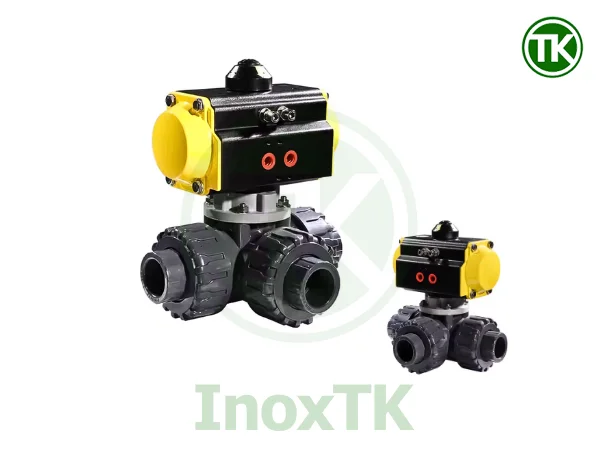

Van bi nhựa 3 ngả khí nén

Trong các hệ thống dẫn nước, khí hoặc hóa chất nhẹ, việc điều hướng và chia tách dòng chảy thường đòi hỏi nhiều van điều khiển hoạt động đồng thời. Để thay thế cho cấu hình cồng kềnh đó, van bi nhựa 3 ngả khí nén ra đời như một lựa chọn tích hợp, cho phép vận hành hoàn toàn tự động, phân dòng chính xác và tiết kiệm không gian lắp đặt.

Van được thiết kế với ba cổng kết nối và điều khiển bằng áp suất khí nén, vận hành thông qua một bi khoét lỗ dạng chữ L hoặc T. Loại van này đặc biệt phù hợp với các hệ thống có yêu cầu chuyển hướng dòng, trộn dòng hoặc phân phối đồng thời mà vẫn đảm bảo tốc độ, độ kín và khả năng chống ăn mòn cao.

1. Van bi nhựa 3 ngả khí nén là gì?

Van bi nhựa 3 ngả khí nén là một loại van công nghiệp dùng để điều khiển hướng dòng chảy trong hệ thống đường ống. Van gồm 3 cửa (ngả), bên trong có một bi rỗng cho phép dòng chảy đi qua theo một hoặc nhiều hướng tùy thuộc vào vị trí xoay của bi.

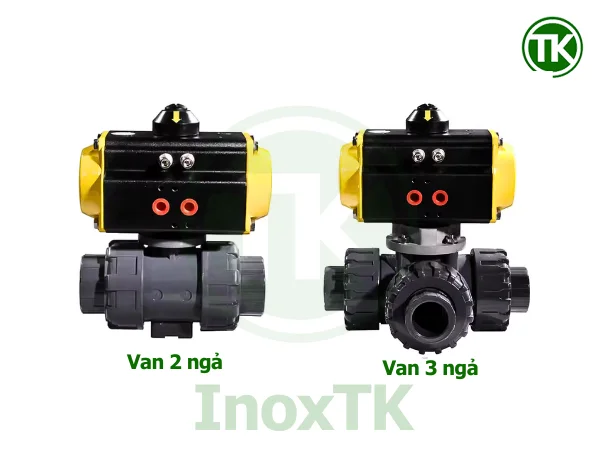

Khác với van bi 2 ngả khí nén chỉ cho phép mở hoặc đóng dòng đơn tuyến, van 3 ngả cho phép:

• Chuyển hướng dòng (bi mở L)
• Trộn dòng (bi mở T)
• Phân phối dòng đến nhiều nhánh (bi mở T)

Việc điều khiển được thực hiện hoàn toàn tự động thông qua bộ truyền động khí nén lắp phía trên van, giúp tăng độ chính xác và giảm chi phí vận hành thủ công.

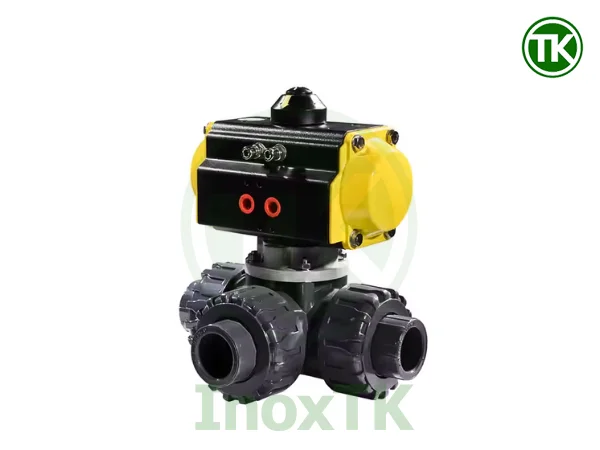

2. Cấu tạo kỹ thuật của van bi nhựa 3 ngả khí nén

Để đảm bảo khả năng phân dòng chính xác, chịu áp lực tốt và vận hành ổn định, mỗi bộ phận trong van bi nhựa điều khiển khí nén đều có cấu tạo và chức năng riêng biệt.

2.1. Bộ truyền động khí nén

• Vị trí: Gắn ở phần đầu trên của van.
• Chức năng: Tiếp nhận khí nén, tạo lực xoay truyền xuống trục để điều khiển hướng quay của bi van.
• Loại: Có thể là tác động đơn hoặc tác động kép, tùy ứng dụng.
• Hình dạng: Dạng trụ hoặc vuông, vỏ nhôm phủ sơn tĩnh điện chống gỉ.

2.2. Trục truyền động

• Vị trí: Nằm giữa bộ khí nén và bi van.
• Chức năng: Truyền mô-men xoắn từ bộ khí xuống bi.
• Đặc điểm kỹ thuật: Làm từ inox hoặc thép hợp kim, có rãnh khớp chính xác với bi.

2.3. Bi van

• Vị trí: Trung tâm thân van, tiếp xúc với các đường lưu chất.
• Hình dạng: Dạng cầu rỗng có lỗ khoét kiểu chữ L hoặc T.
• Chức năng: Xoay để mở hướng dòng hoặc ngắt dòng. Lỗ khoét chính là đường dẫn dòng chính.

2.4. Thân van

• Chức năng: Chịu lực, kết nối với đường ống, bảo vệ bi và gioăng bên trong.
• Vật liệu: PVC, UPVC – tùy môi trường hóa chất.

2.5. Gioăng làm kín

• Chức năng: Ngăn rò rỉ lưu chất.
• Vị trí: Bao quanh bi van và cổng kết nối.
• Vật liệu:Thường là EPDM.

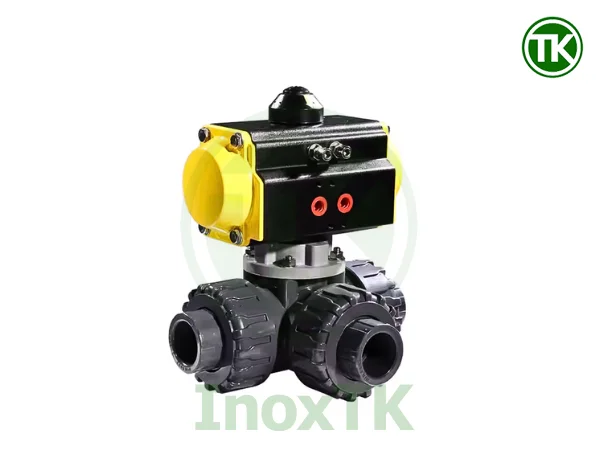

3. Nguyên lý hoạt động của van bi nhựa 3 ngả khí nén

Van bi điều khiển khí nén hoạt động dựa trên cơ chế điều khiển tự động bằng áp suất khí nén kết hợp với chuyển động quay của bi van. Khi có tín hiệu cấp khí, bộ truyền động sẽ xoay bi trong thân van theo một góc nhất định (thường là 90° hoặc 180°), từ đó thay đổi hướng hoặc trạng thái dòng chảy theo ý muốn.

3.1. Tác động của bộ điều khiển khí nén lên bi van

• Bộ điều khiển khí nén (actuator) hoạt động bằng cách sử dụng áp suất khí nén để tạo ra lực xoắn (mô-men xoắn) tác động lên trục của bi van.
• Khi có tín hiệu khí nén:
  • Tác động đơn (single acting): khí nén chỉ tác động để mở (hoặc đóng), còn lực lò xo bên trong actuator sẽ thực hiện hành trình ngược lại khi khí nén ngắt.
  • Tác động kép (double acting): cả hành trình mở và đóng đều do khí nén điều khiển, cho phép điều khiển linh hoạt hơn và phản ứng nhanh hơn.

3.2. Cơ chế quay của bi – chuyển hướng dòng chảy

Bi van là bộ phận trung tâm, có thể quay quanh trục ngang, với một hoặc nhiều lỗ khoan xuyên qua thân. Tùy vào thiết kế chữ L hoặc chữ T, bi sẽ điều hướng dòng chảy khác nhau:

• Bi chữ L (L-port):
  Có một lỗ cong hình chữ L, cho phép dòng chảy đi từ một cổng sang một trong hai cổng còn lại. Khi xoay bi 90°, dòng chảy sẽ được chuyển hướng từ một nhánh này sang nhánh kia (không cho phép dòng chảy qua cả 3 cổng cùng lúc).
• Bi chữ T (T-port):
  Có hai lỗ vuông góc tạo thành chữ T, cho phép dòng chảy đi từ một cổng ra hai cổng còn lại, hoặc từ hai cổng về một cổng. Tùy theo góc quay (90°, 180°, hoặc 270°), van có thể:
  • Trộn dòng: hai dòng lưu chất vào – một dòng ra.
  • Phân dòng: một dòng vào – phân phối ra hai hướng.
  • Ngắt một nhánh: cho phép dòng đi theo một hướng duy nhất và chặn hai hướng còn lại.

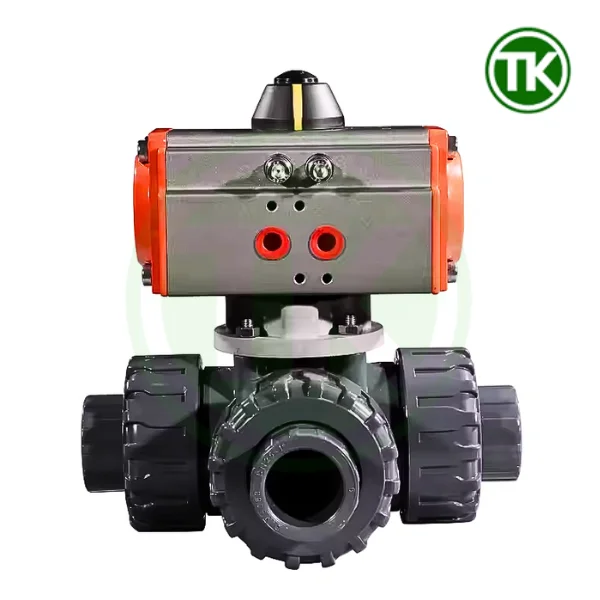

4. Ưu điểm kỹ thuật của van bi nhựa 3 ngả khí nén

• Tích hợp nhiều chức năng trong một thiết bị: Van có thể thay thế 2–3 van đơn nhờ khả năng phân dòng – trộn dòng – ngắt dòng linh hoạt. Điều này giúp đơn giản hóa thiết kế đường ống và giảm chi phí phụ kiện.
• Chống ăn mòn tốt: Chất liệu nhựa kỹ thuật như PVC hoặc UPVC giúp van chịu được nước biển, axit loãng, kiềm nhẹ và các hóa chất công nghiệp thông thường.
• Vận hành tự động: Kết hợp với hệ thống khí nén giúp điều khiển từ xa, đóng/mở nhanh (thường chỉ 1–2 giây), phù hợp với dây chuyền sản xuất hiện đại.
• Lắp đặt linh hoạt, trọng lượng nhẹ: So với van kim loại, van nhựa nhẹ hơn đáng kể, giúp giảm tải kết cấu và dễ thi công trong không gian hẹp hoặc trên cao.
• Tiết kiệm chi phí: Giá thành thấp hơn nhiều so với van inox hoặc van điện, chi phí bảo trì và thay thế cũng thấp hơn do cấu tạo đơn giản.

5. Nhược điểm cần lưu ý

• Giới hạn áp suất và nhiệt độ: Thường chỉ phù hợp áp suất <10 bar, nhiệt độ <60–70°C.
• Độ bền cơ học thấp hơn kim loại: Không nên dùng ở môi trường có rung chấn, va đập hoặc tải trọng lớn.
• Cần nguồn khí ổn định: Nếu khí nén yếu hoặc mất áp → van có thể không hoạt động hoặc kẹt ở giữa hành trình.

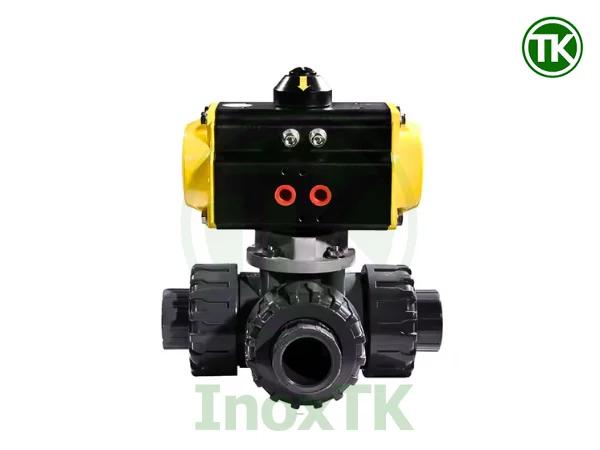

6. Ứng dụng thực tế của van bi nhựa 3 ngả khí nén

Van bi nhựa 3 ngả khí nén thường được sử dụng trong các hệ thống có yêu cầu phân dòng chính xác hoặc điều phối chất lỏng:

• Nhà máy xử lý nước và nước thải: Dẫn dòng nước giữa các bể lọc, bể xử lý, bể chứa.
• Ngành hóa chất nhẹ: Trộn hoặc phân phối axit loãng, kiềm, dung môi.
• Sản xuất mỹ phẩm – thực phẩm: Dẫn hương liệu, chất tẩy, nước tinh khiết.
• Hệ thống tưới tự động nông nghiệp: Phân phối nước hoặc phân bón dạng lỏng đến nhiều khu vực.

7. Cách lựa chọn van bi nhựa 3 ngả khí nén phù hợp

Để đảm bảo hiệu quả sử dụng, cần chọn van dựa trên các yếu tố kỹ thuật sau:

• Kiểu bi (L/T): Lựa chọn theo yêu cầu chuyển hướng hay trộn dòng.
• Chất liệu thân van: PVC cho nước, UPVC cho hóa chất nhẹ.
• Loại actuator: Tác động đơn nếu cần chế độ an toàn khi mất khí; tác động kép nếu yêu cầu tốc độ và độ chính xác cao.
• Kiểu kết nối: Phù hợp với đường ống hiện có – ren, rắc co, bích hoặc keo.

8. Hướng dẫn lắp đặt và bảo trì van bi nhựa 3 ngả khí nén

8.1. Lắp đặt đúng cách

• Vệ sinh đường ống và đầu nối trước khi lắp van.
• Căn chỉnh đúng tâm và siết vừa lực để tránh nứt thân nhựa.
• Test khí nén trước khi cấp vào hệ thống – đảm bảo không vượt ngưỡng chịu áp của actuator.

8.2. Bảo trì định kỳ

• Kiểm tra rò rỉ định kỳ tại các khớp nối, gioăng.
• Xả khí và làm sạch bộ truyền động nếu hệ thống dừng hoạt động dài ngày.
• Thay gioăng, mỡ bôi trơn trục sau 6–12 tháng tùy điều kiện sử dụng.
