Van cổng mặt bích inox hay van bi mặt bích inox: chọn giải pháp nào để đóng mở dòng chảy lớn

Nhiều hệ thống công nghiệp có đường kính lớn, áp lực trung bình đến cao đòi hỏi cơ cấu đóng ngắt chắc chắn, kín bền và dễ bảo trì. Hai ứng viên phổ biến nhất là van cổng mặt bích inox và van bi mặt bích inox. Chúng giống nhau ở cách kết nối bích và phạm vi ứng dụng rộng, nhưng khác nhau căn bản về nguyên lý, mô men vận hành, độ kín và chi phí vòng đời.

Bài viết này đi thẳng vào thực tế công trường, phân tích rõ khi nào ưu tiên mỗi loại, kèm bảng so sánh nhanh, checklist báo giá và các lưu ý lắp đặt để bạn quyết định dứt điểm ngay từ đầu.

Nguyên lý vận hành và hệ quả thực tế lên tổn thất áp, độ kín, tuổi thọ

Để chọn đúng loại van, trước hết cần hiểu cách mỗi loại đóng ngắt dòng chảy và tác động của nó lên hiệu suất đường ống và độ bền linh kiện.

• Van cổng – nêm chặn theo phương vuông góc với dòng
  Tấm nêm dịch chuyển lên xuống cắt dòng theo phương thẳng đứng. Khi mở hoàn toàn, lòng van gần như thẳng dòng nên tổn thất áp rất thấp. Điểm lợi này đặc biệt rõ ở DN lớn vì vận tốc và ma sát giảm, tiết kiệm năng lượng vận hành bơm.
• Van bi – khoét lỗ xuyên tâm, quay 90° để mở đóng
  Quả bi có lỗ xuyên tâm thẳng hàng với ống khi mở, quay 90° là đóng. Ron làm kín mềm cho độ kín cao. Mô men vận hành thường lớn hơn ở DN lớn do diện tích tiếp xúc ron bi tăng, nhưng bù lại thao tác rất nhanh và dứt khoát.
• Hệ quả lên độ kín và tuổi thọ ghế
  Van cổng dựa vào tiếp xúc giữa nêm và ghế kim loại nên chịu được nhiệt cao và môi trường khắc nghiệt, nhưng nhạy với cặn rắn bám trên bề mặt làm kín. Van bi dùng ghế mềm cho độ kín cao, gần như không rò rỉ khi ghế còn nguyên vẹn, nhưng cần chọn vật liệu ghế phù hợp nhiệt độ và hóa chất để tránh lún, nén hoặc lão hóa.

Khi nào nên chọn van cổng mặt bích inox: ba tình huống “chắc ăn” nhất

Trong nhiều ca công trường, van cổng mặt bích inox là lời giải kinh tế và tin cậy, đặc biệt khi đường ống lớn và thao tác không liên tục.

• DN lớn, đường ống dài cần tổn thất áp cực thấp
  Với DN từ 150 trở lên, mặt cắt thẳng dòng của van cổng giúp giảm sụt áp đáng kể. Điều này cắt chi phí năng lượng vận hành dài hạn, nhất là tuyến ống tuần hoàn nước công nghiệp và dầu nhẹ.
• Chu kỳ đóng mở không quá thường xuyên, ưu tiên độ bền cơ khí
  Van cổng phù hợp cho vai trò cách ly tuyến, đóng mở mỗi ca hoặc theo chu kỳ bảo trì. Ty nổi còn cho thấy trạng thái van rất trực quan, tiện kiểm tra tại chỗ.
• Nhiệt độ làm việc cao hoặc môi trường khó
  Kết cấu gioăng – nêm kim loại chịu nhiệt tốt hơn gioăng mềm, ít rủi ro biến dạng. Với môi trường có hạt rắn, cần lọc thô trước để tránh kẹt nêm khi đóng.

Gợi ý điều chỉnh cấu hình nếu không gian hẹp, chọn ty chìm kèm hộp số tay để giảm chiều cao tổng thể mà vẫn thao tác êm.

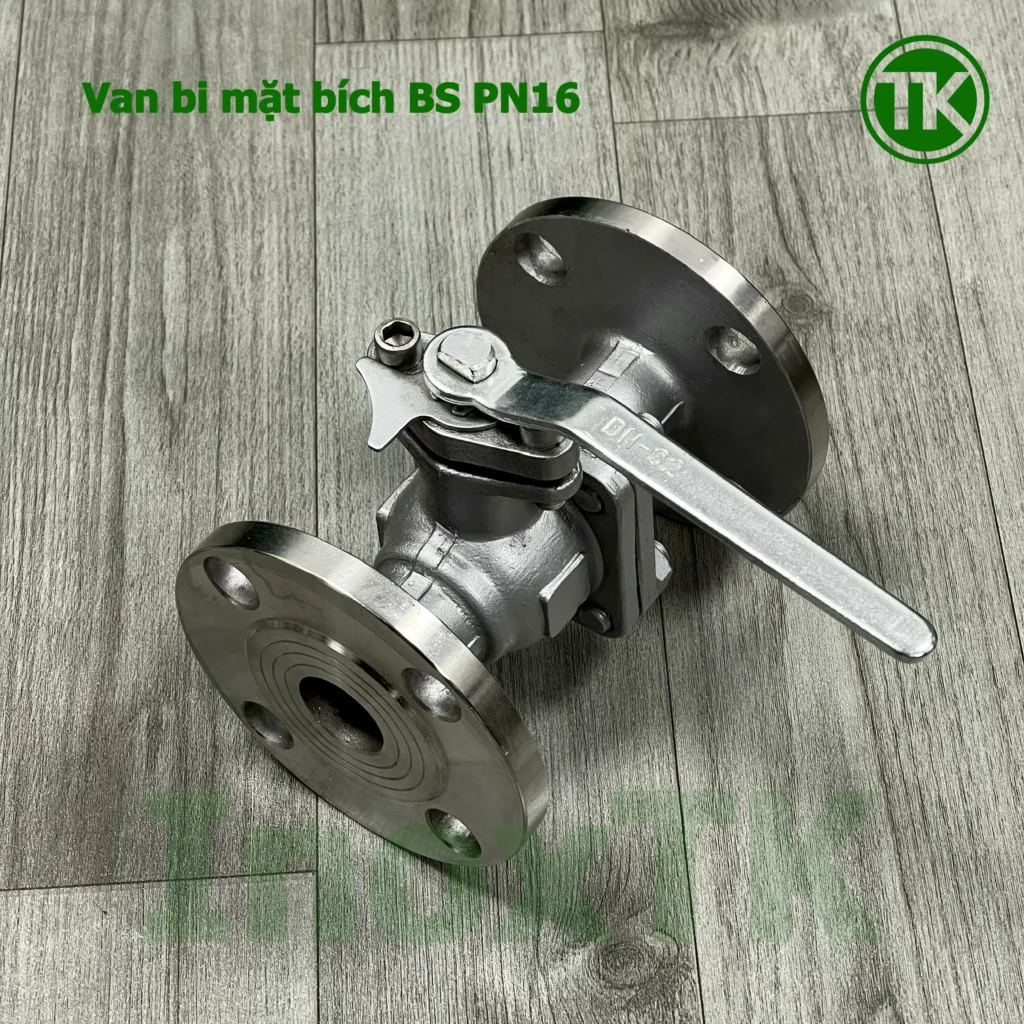

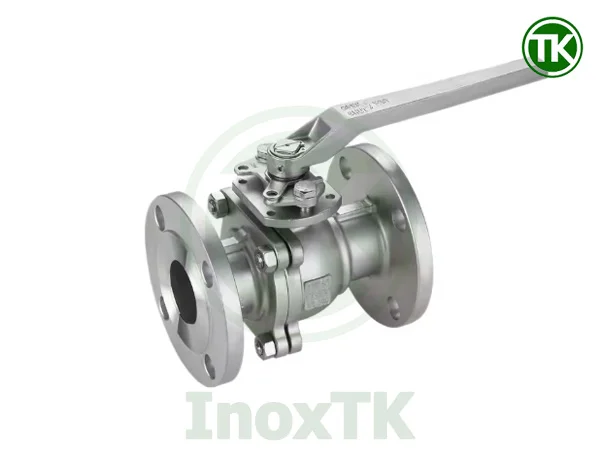

Khi nào nên chọn van bi mặt bích inox: tối ưu độ kín, tốc độ thao tác và tự động hóa

Khi ưu tiên đóng mở nhanh, kín cao và khả năng tích hợp điều khiển, van bi mặt bích inox là lựa chọn sáng giá.

• Yêu cầu độ kín cao ở áp làm việc trung bình đến cao
  Gioăng PTFE hoặc vật liệu tương đương cho phép độ kín gần như tuyệt đối. Phù hợp vị trí cần cô lập rò rỉ để bảo vệ thiết bị hạ nguồn.
• Chu kỳ đóng mở nhiều, cần thao tác nhanh và ổn định
  Chỉ cần quay 90° nên rất phù hợp các tuyến cần thao tác thường xuyên hoặc tích hợp vào quy trình vận hành tự động.
• Nhu cầu tự động hóa, giám sát từ xa
  Van bi kết hợp cơ cấu truyền động điện hoặc khí nén rất mượt, phản hồi trạng thái rõ ràng, dễ tích hợp liên động. Trong dải DN vừa, tổng chi phí hệ điều khiển thường hợp lý.

Lưu ý lựa chọn gioăng PTFE để tối ưu độ kín ở nhiệt độ trung bình, dùng ghế gia cường hoặc kim loại khi nhiệt cao hoặc môi trường có hạt rắn.

Bảng so sánh nhanh theo tiêu chí kỹ thuật trọng yếu

Tổng hợp dưới đây giúp bạn chốt nhanh van cổng mặt bích inox hay van bi mặt bích inox theo điều kiện thực tế của tuyến ống.

Bảng so sánh: Van cổng mặt bích inox vs Van bi mặt bích inox
Tiêu chí	Van cổng mặt bích inox	Van bi mặt bích inox
Nguyên lý đóng kín	Nêm chặn vuông góc, mở hết gần như thẳng dòng	Bi khoét lỗ, quay 90° để đóng mở
Độ kín ở điều kiện chuẩn	Cao khi bề mặt nêm và ghế còn “mịn” và căn chỉnh tốt	Rất cao nhờ ghế mềm, gần như không rò rỉ khi vật liệu phù hợp
Tổn thất áp khi mở hoàn toàn	Thấp nhất, lợi ở DN lớn và tuyến dài	Thấp, nhưng có thể nhỉnh hơn tùy thiết kế lỗ bi
Khả năng điều tiết	Không khuyến nghị điều tiết vì dễ mài mòn nêm và ghế	Không phải van điều tiết, chỉ dùng tạm hoặc chọn bi V-port chuyên dụng
DN tối ưu chi phí	Vượt trội ở DN lớn	Hợp lý ở DN nhỏ đến trung bình
Mô men vận hành và tốc độ	Mô men tăng theo DN, đóng mở chậm, nhiều vòng quay	Thao tác nhanh, chỉ 90°, phù hợp tự động hóa
Bảo trì và phụ tùng	Chú ý mòn ghế, bề mặt nêm, phớt cổ trục	Chú ý ghế, gioăng trục và bề mặt bi
Nhiệt độ làm việc	Chịu nhiệt cao với ghế kim loại	Phụ thuộc vật liệu ghế, chọn ghế đặc biệt nếu nhiệt cao
Ứng dụng điển hình	Cô lập DN lớn, nước công nghiệp, dầu nhẹ, PCCC	Vị trí cần kín tuyệt đối, chu kỳ thao tác cao, yêu cầu tự động hóa

Tiêu chuẩn mặt bích và ảnh hưởng đến lắp đặt, độ kín

Ngay cả khi chọn đúng loại van, việc đồng bộ tiêu chuẩn bích inox quyết định tính lắp lẫn và độ kín cuối cùng của mối ghép.

• Chuẩn phổ biến tại Việt Nam: JIS và BS là hai chuẩn dễ tìm hàng sẵn, phù hợp nhiều dự án công nghiệp. Chi tiết khoan lỗ và đường kính vòng bulong phải trùng khớp để tránh lệch tâm và cắt nát gioăng khi siết.
• Khi dự án theo tiêu chuẩn Mỹ: ANSI Class yêu cầu đồng bộ từ chiều dày bích đến số lượng và kích thước bulong. Trước khi đặt hàng, cần đối chiếu bản vẽ lắp với chuẩn đường ống để tránh phát sinh chuyển đổi tốn kém.
• Gioăng và bề mặt tiếp xúc: RF hoặc FF ảnh hưởng kiểu gioăng và momen siết. Với nhiệt cao, xem xét gioăng graphite. Với yêu cầu kín tuyệt đối ở nhiệt trung bình, PTFE là lựa chọn phổ biến.

Nếu bạn cần tham chiếu nhanh hoặc báo giá phụ kiện mặt bích, có thể xem mặt bích inox để đồng bộ một bộ bích, gioăng, bulong chuẩn.

Bài toán chi phí vòng đời: không chỉ giá mua mà là tổng chi phí sở hữu

Chênh lệch giá giữa van cổng mặt bích inox và van bi mặt bích inox ở cùng DN có thể đáng kể, đặc biệt khi DN tăng. Tuy nhiên, lựa chọn nên dựa trên tổng chi phí sở hữu trong suốt vòng đời vận hành.

• Năng lượng vận hành
  Van cổng giảm sụt áp ở DN lớn, tiết kiệm năng lượng bơm theo thời gian. Van bi cũng thấp sụt áp nhưng chênh lệch nhỏ có thể cộng dồn đáng kể trên tuyến dài.
• Bảo trì và thay ghế
  Van bi dùng ghế mềm cần thay thế theo chu kỳ phù hợp môi trường. Van cổng bền cơ khí, nhưng nếu gặp hạt rắn thường xuyên dễ xước bề mặt nêm, giảm kín.
• Thời gian dừng máy
  Mỗi giờ dừng máy đều là chi phí. Vị trí quan trọng cần đóng kín nhanh và ổn định sẽ thiên về van bi. Vị trí cô lập đầu tuyến DN lớn, ít thao tác, thiên về van cổng để giảm chi phí đầu tư.

Checklist thông tin cần chuẩn bị để nhận tư vấn và báo giá chuẩn

Gửi trọn bộ thông tin bên dưới, bạn sẽ nhận được cấu hình tối ưu và báo giá sát thực tế, tránh phát sinh đổi trả.

• Lưu chất, nhiệt độ, áp làm việc
  Mô tả ngắn gọn bản chất lưu chất, khoảng nhiệt và áp suất điển hình.
• DN, tiêu chuẩn mặt bích, kiểu bề mặt bích
  Xác định JIS, BS hay ANSI và bề mặt RF hoặc FF để đồng bộ gioăng.
• Chu kỳ vận hành và yêu cầu độ kín
  Tần suất đóng mở mỗi ca và mức kín mong muốn ở trạng thái đóng.
• Không gian lắp đặt và yêu cầu truyền động
  Hạn chế chiều cao, có cần hộp số tay hay tự động hóa không.
• Yếu tố môi trường
  Có hạt rắn, cặn bẩn không, có hơi ẩm muối hay ở sát biển không.

Nếu tuyến ống và phụ kiện cần đồng bộ vật liệu, bạn có thể tham khảo ống inox công nghiệp để đi chợ một lần đủ bộ, rút ngắn tiến độ.

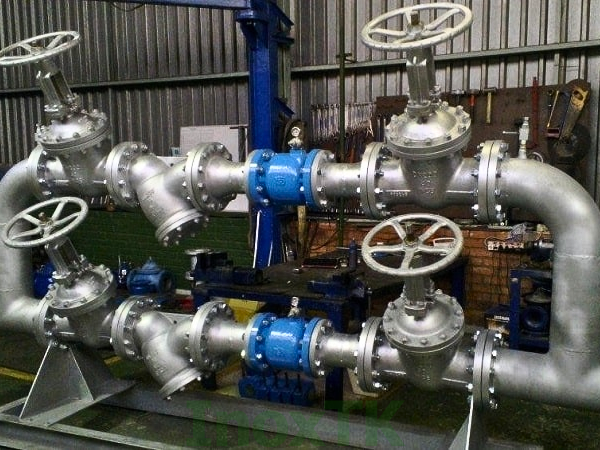

Lưu ý lắp đặt tại công trường để đạt độ kín ngay từ lần đầu

Một van tốt vẫn có thể rò nếu lắp sai kỹ thuật. Dưới đây là những điểm hay bị bỏ qua (dùng cho cả van cổng mặt bích inox và van bi mặt bích inox).

• Căn đồng tâm và vệ sinh mặt bích
  Bất kỳ vết xước sâu hay ba via đều có thể tạo đường rò. Dùng chốt tạm để đưa hai mặt bích về đồng tâm trước khi lắp bulong.
• Chọn gioăng đúng vật liệu và bề dày
  PTFE cho độ kín cao ở nhiệt trung bình, graphite khi nhiệt cao. Bề dày gioăng phải tương thích bề mặt bích để không tràn vào lòng ống.
• Siết chéo theo hình sao, chia nhiều vòng
  Tăng lực dần đều. Sau một chu kỳ nhiệt đầu tiên nên kiểm tra lại lực siết vì gioăng có thể chảy nhẹ.
• Thử kín có kiểm soát
  Tăng áp từng bước, giữ mỗi nấc để quan sát. Không thử vượt quá áp thiết kế.

Các lỗi phổ biến và cách tránh để không phải tháo ra lắp lại

Những lỗi dưới đây gây tốn thời gian và nguy cơ rò rỉ kéo dài nếu không xử lý tận gốc.

• Chọn sai chuẩn mặt bích
  Lệch khoan lỗ khiến gioăng chịu nén lệch, rò rỉ sớm. Đọc đúng bản vẽ và xác nhận chuẩn trước khi nhập hàng.
• Đưa van bi điều tiết tạm như thói quen
  Đóng mở ở vị trí trung gian lâu làm hỏng ghế mềm. Nếu cần điều tiết, hãy chọn bi V-port hoặc van chuyên điều tiết.
• Không lọc thô trước van cổng
  Hạt rắn kẹt ở bề mặt nêm gây xước và rò về sau. Lắp Y lọc hoặc lưới lọc phù hợp trước điểm đặt van.
• Bỏ qua kiểm tra lại momen siết sau vận hành nóng
  Gioăng lún nhẹ sau chu kỳ nhiệt đầu tiên làm giảm lực nén. Kiểm tra và siết bù nếu cần.

FAQ – Những câu hỏi thường gặp từ công trường

Những thắc mắc dưới đây xuất hiện liên tục trong quá trình tư vấn và nghiệm thu.

• Van cổng có dùng để điều tiết được không
  Về nguyên tắc không. Đóng mở ở vị trí lưng chừng làm mòn bề mặt nêm nhanh, giảm kín và tăng mô men vận hành.
• Van bi có chịu nhiệt cao bằng van cổng không
  Phụ thuộc ghế. Nếu cần nhiệt cao, cân nhắc ghế gia cường hoặc kim loại. Van cổng với ghế kim loại thường an toàn hơn ở nhiệt rất cao.
• DN càng lớn có nên mặc định chọn van cổng
  Thường là có về mặt chi phí và sụt áp. Tuy nhiên nếu vị trí đó yêu cầu đóng kín tuyệt đối và thao tác thường xuyên, vẫn có thể chọn van bi nếu ngân sách cho phép.
• Chuẩn bích JIS hay BS khác gì nhau về độ kín
  Khác ở thông số khoan lỗ, vòng bolt và chiều dày bích. Độ kín phụ thuộc đồng bộ chuẩn, mặt bích phẳng sạch, gioăng đúng vật liệu và momen siết hợp lý.

Kết luận nhanh: chọn van nào cho bài toán của bạn

Nếu tuyến DN lớn, thao tác ít, ưu tiên sụt áp thấp và chi phí đầu tư hợp lý, hãy chọn van cổng. Nếu cần độ kín rất cao, đóng mở nhanh, sẵn sàng tự động hóa, hãy chọn van bi. Ở những dự án có cả hai nhu cầu, phương án thực dụng là dùng van cổng cho các điểm cô lập đầu tuyến và dùng van bi ở điểm thao tác thường xuyên, cần kín cao.

Để tham khảo cấu hình, hình ảnh và thông số, bạn có thể xem van bi mặt bích inox và van cổng inox. Hai liên kết này giúp bạn đối chiếu nhanh dải DN, vật liệu và tình trạng hàng.

Liên hệ mua hàng – Inox TK đồng hành từ tư vấn đến lắp đặt nghiệm thu

Chọn van đúng không chỉ dừng ở mã hàng mà là một gói giải pháp đồng bộ từ chuẩn bích, gioăng, bulong đến hướng dẫn siết lực và thử kín. Tại Inox TK, đội kỹ thuật luôn bắt đầu bằng việc nắm rõ bối cảnh tuyến ống, lưu chất, DN và yêu cầu vận hành để đề xuất cấu hình tối ưu, giảm rủi ro đổi trả và cắt thời gian dừng máy.

• Nguồn gốc hàng hóa rõ ràng, CO CQ đầy đủ
  Mỗi lô van đều có hồ sơ xuất xưởng, truy xuất vật liệu và kiểm soát chất lượng. Điều này quan trọng khi nghiệm thu và bảo hành vận hành.
• Kho hàng đa dạng, số lượng lớn, rút ngắn lead time
  Dải DN từ nhỏ đến lớn, nhiều mức áp và vật liệu đáp ứng nhanh cho dự án gấp. Việc có sẵn phụ kiện bích, gioăng, bulong giúp lắp đặt một lần là kín.
• Năng lực tư vấn kỹ thuật sát công trường
  Chúng tôi không chỉ bán van mà còn đồng hành trong việc chọn chuẩn bích, chọn ghế, mô men siết và quy trình thử áp. Kinh nghiệm cung ứng cho các đối tác lớn như Habeco, Sabeco, Vinamilk, Thế Hệ Mới, Dược Hoa Linh, IDP là minh chứng cho độ tin cậy của hệ thống.
• Báo giá rõ ràng, tiến độ giao minh bạch
  Bạn sẽ nhận bảng cấu hình kèm thời gian giao và phương án thay thế tương đương để chủ động kế hoạch thi công.

Hãy gửi yêu cầu với thông tin tuyến ống, điều kiện vận hành và tiêu chuẩn bích. Đội ngũ Inox TK sẽ phản hồi nhanh bằng đề xuất kỹ thuật và báo giá chi tiết, sẵn sàng hỗ trợ tại hiện trường khi cần.
