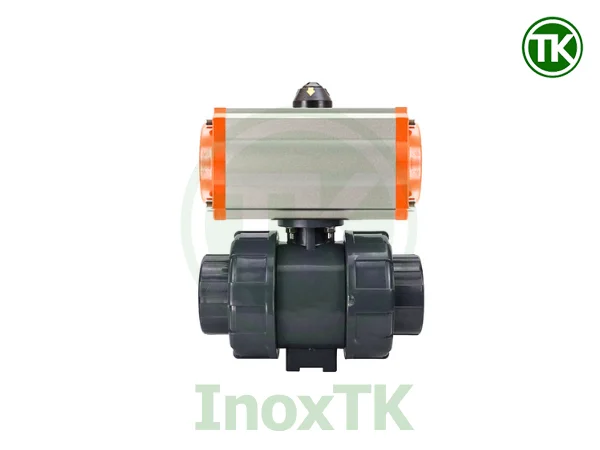

1. Van bi nhựa 2 ngả khí nén là gì?

Van bi nhựa 2 ngả khí nén là một thiết bị công nghiệp được thiết kế để đóng/mở hoàn toàn dòng chảy của chất lỏng hoặc khí trong hệ thống đường ống. Với cấu trúc hai đầu vào/ra (2 ngả) và bi van dạng xuyên tâm, loại van này thường được sử dụng ở các vị trí cần điều khiển dòng chảy tự động, nhanh chóng và chính xác.

Việc sử dụng điều khiển bằng khí nén thay vì tay gạt hoặc mô-tơ điện mang lại nhiều lợi ích: an toàn trong môi trường dễ cháy nổ, vận hành nhanh, dễ tích hợp vào hệ thống tự động hóa và chi phí vận hành thấp. Đặc biệt, khi kết hợp với chất liệu thân nhựa như PVC hoặc UPVC, van trở nên lý tưởng cho các ứng dụng cần chống ăn mòn, chịu hóa chất nhẹ hoặc môi trường ẩm ướt như xử lý nước, hóa chất, dung dịch sát khuẩn.

2. Thông số kỹ thuật van bi nhựa 2 ngả khí nén

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của van bi nhựa 2 ngả khí nén

• Kích thước: DN15, DN20, DN25, DN32, DN40, DN50 (1/2” – 2”)
• Chất liệu thân van: PVC, UPVC
• Gioăng làm kín: EPDM
• Nhiệt độ làm việc: Max 60°C
• Bộ điều khiển: Khí nén
• Kiểu điều khiển: Tác động đơn hoặc tác động kép
• Môi trường làm việc: nước sạch, nước thải, khí nén, hóa chất loãng, axit yếu, dung dịch sát khuẩn, muối…
• Xuất xứ: Trung Quốc

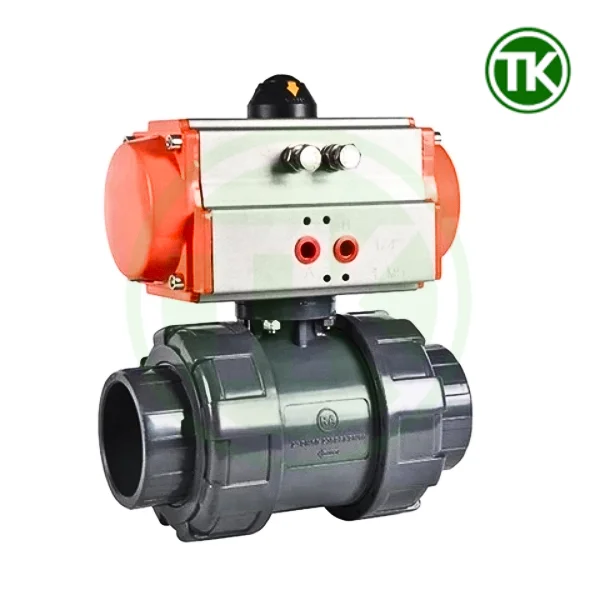

3. Cấu tạo kỹ thuật của van bi nhựa 2 ngả khí nén

Để lựa chọn và sử dụng hiệu quả, người kỹ sư cần hiểu rõ từng bộ phận của van bi nhựa 2 ngả khí nén, từ thân đến bộ điều khiển. Mỗi thành phần đều đóng vai trò thiết yếu trong vận hành ổn định và tuổi thọ lâu dài.

3.1. Thân van

Thân van là phần ngoài cùng, thường có màu xám hoặc trắng đục tùy theo loại nhựa (PVC hay UPVC). Kết cấu thân thẳng trục với hai đầu kết nối đường ống. Với đặc tính nhẹ, chống ăn mòn tốt, thân van nhựa thích hợp cho hệ thống nước, dung dịch có pH thấp hoặc hóa chất nhẹ. Ngoài ra, nhựa UPVC có thể chịu được áp lực cao hơn so với PVC thông thường.

Thân van có thể được kết nối với đường ống theo ba kiểu chính:

• Nối ren trong (tiện dụng cho hệ thống nhỏ hoặc tháo lắp thường xuyên)
• Dán keo (kín hơn, dùng nhiều trong hệ thống cố định)
• Nối bích (phù hợp với đường ống lớn, áp suất cao hơn)

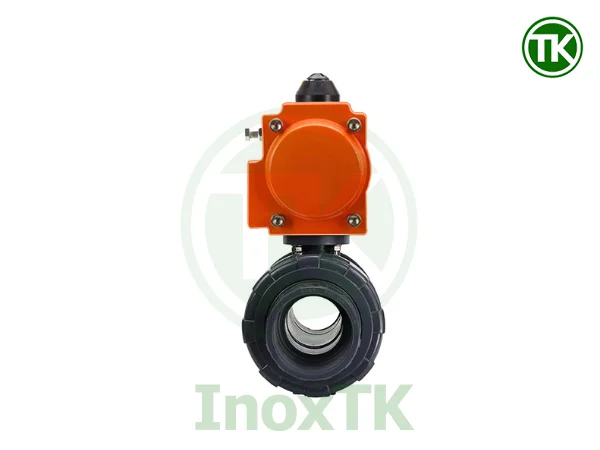

3.2. Bi van (Ball)

Bi van là bộ phận chính để đóng/mở dòng lưu chất. Trong van 2 ngả, bi thường có hình cầu rỗng, được khoét xuyên suốt từ đầu này sang đầu kia. Khi bi xoay một góc 90 độ, nó sẽ đưa phần rỗng thẳng hàng với hai đầu ống (mở hoàn toàn) hoặc bịt lại (đóng hoàn toàn).

Chất liệu bi thường cùng loại với thân (PVC hoặc UPVC), giúp đồng bộ về độ giãn nở nhiệt và tính chất vật lý, tránh kẹt hoặc hở trong môi trường nhiệt độ dao động.

3.3. Gioăng làm kín

• Gioăng là bộ phận nhỏ nhưng có vai trò rất lớn trong việc đảm bảo độ kín khí, kín nước cho van. Nó được lắp đặt giữa bi và thân van, ngăn dòng chảy rò rỉ ra ngoài khi van vận hành.
• Vật liệu thường dùng là EPDM.
• Gioăng cần được kiểm tra định kỳ sau một thời gian sử dụng để đảm bảo vẫn duy trì khả năng làm kín.

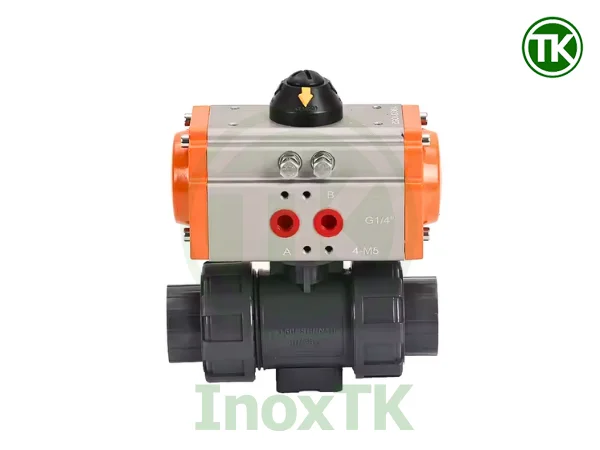

3.4. Bộ điều khiển khí nén

Bộ điều khiển được lắp ở phía trên thân van bi nhựa điều khiển khí nén, kết nối trực tiếp với trục bi. Đây là bộ phận chuyển đổi năng lượng khí nén thành lực xoay để vận hành bi van.

Có hai kiểu thông dụng:

• Tác động đơn: Khi cấp khí, van thực hiện thao tác đóng hoặc mở (tùy thiết lập ban đầu). Khi ngừng cấp khí, lò xo bên trong sẽ tự động đẩy van về trạng thái ban đầu. Cấu hình này thường dùng trong các hệ thống yêu cầu an toàn: ví dụ, van luôn đóng khi mất khí để tránh rò rỉ chất nguy hiểm.
• Tác động kép: Cần cấp khí cả hai lần để thực hiện đóng và mở. Khi không có khí, van sẽ giữ nguyên vị trí. Cấu hình này cho phép điều khiển chính xác, ổn định hơn và tiết kiệm khí nén hơn so với tác động đơn.

Vỏ actuator thường làm bằng nhôm sơn tĩnh điện hoặc hợp kim nhẹ, có khả năng chống ăn mòn, chống rò rỉ khí. Ngoài ra còn có thể tích hợp thêm bộ hiển thị vị trí, công tắc hành trình hoặc van điện từ.

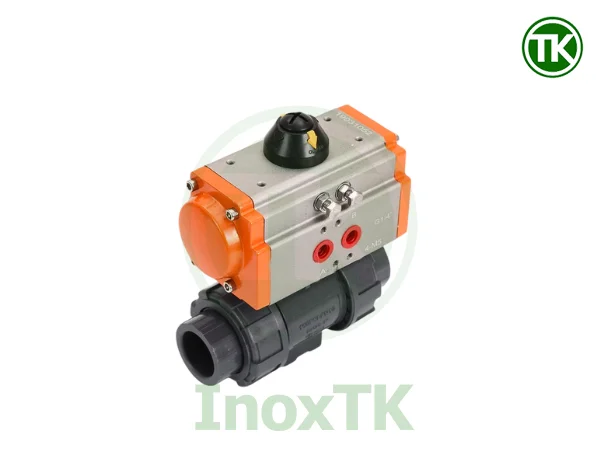

4. Nguyên lý hoạt động của van bi nhựa 2 ngả khí nén

Van bi nhựa 2 ngả khí nén hoạt động dựa trên nguyên lý truyền động xoay. Khi khí nén được cấp vào bộ điều khiển, lực nén sẽ làm trục xoay bi van quay 90 độ, đưa phần rỗng của bi trùng với dòng chảy (mở van) hoặc vuông góc với dòng chảy (đóng van).

Tùy theo kiểu bộ truyền động, nguyên lý hoạt động có sự khác biệt:

• Với van tác động đơn: Khi cấp khí nén, trục xoay đẩy bi xoay mở dòng. Khi khí bị ngắt, lò xo bên trong bộ điều khiển sẽ tự động đẩy trục trở lại vị trí ban đầu – thường là trạng thái đóng. Cách này rất phù hợp cho hệ thống an toàn, cần đảm bảo van luôn đóng khi mất khí.
• Với van tác động kép: Cần cấp khí nén ở cả hai đầu của bộ truyền động để điều khiển thao tác đóng và mở. Khi mất khí, van sẽ giữ nguyên trạng thái hiện tại mà không tự động thay đổi. Kiểu này thích hợp cho hệ thống cần duy trì trạng thái ổn định khi mất áp khí.

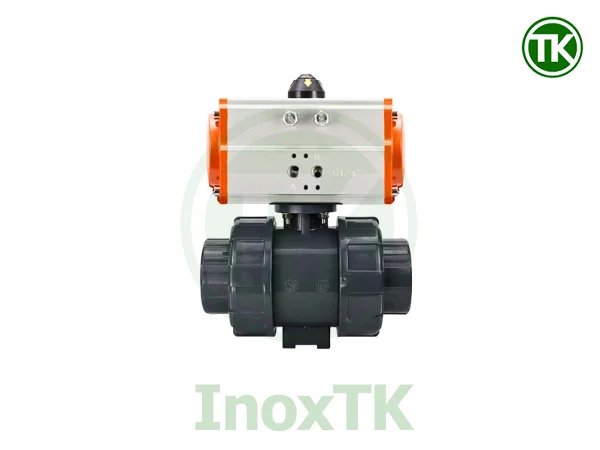

5. Ưu điểm nổi bật của van bi nhựa 2 ngả khí nén

Van điều khiển khí nén là giải pháp lý tưởng cho nhiều hệ thống yêu cầu vận hành nhanh, an toàn và chống ăn mòn. Một số ưu điểm đáng chú ý:

• Tự động hóa cao: Vận hành bằng khí nén giúp mở/đóng nhanh, dễ tích hợp vào hệ thống điều khiển từ xa hoặc PLC.
• Chống ăn mòn: Thân và bi làm bằng nhựa công nghiệp, thích hợp cho các ứng dụng có hóa chất nhẹ, nước mặn, dung dịch sát khuẩn.
• Trọng lượng nhẹ: So với van kim loại, van nhựa nhẹ hơn nhiều, giúp tiết kiệm chi phí vận chuyển, dễ lắp đặt, giảm tải trọng hệ thống.
• Chi phí đầu tư thấp: Giá thành van nhựa thường rẻ hơn van inox hoặc thép, đặc biệt ở size nhỏ và trung bình.
• Bảo trì đơn giản: Van có cấu tạo gọn nhẹ, dễ tháo lắp, ít bộ phận chuyển động nên ít hỏng hóc, dễ bảo trì định kỳ.

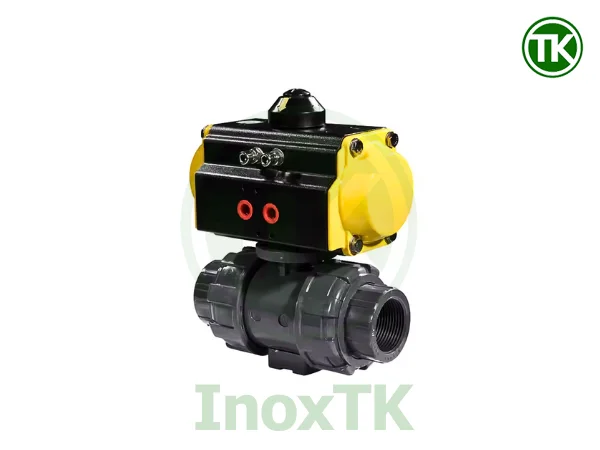

6. Ứng dụng thực tế của van bi nhựa 2 ngả khí nén

Nhờ khả năng chống ăn mòn và vận hành ổn định, van bi nhựa 2 ngả khí nén được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Xử lý nước: Dùng trong các trạm xử lý nước sạch, nước thải, hệ thống bơm nước công nghiệp, hồ bơi, khu dân cư.
• Ngành hóa chất: Vận hành van trong hệ thống dẫn axit yếu, kiềm nhẹ hoặc dung môi có tính ăn mòn.
• Trạm trộn, trạm bồn: Điều khiển dòng chảy vào/ra trong các hệ thống chứa hóa chất hoặc dung dịch sát khuẩn.
• Mỹ phẩm – dược phẩm – phòng sạch: Phù hợp với các dung dịch tẩy rửa nhẹ, nước cất, dung dịch vệ sinh, cồn sát khuẩn.
• Xưởng in, xi mạ, nhuộm: Điều tiết dòng dung dịch tẩy, hóa chất công nghiệp có độ ăn mòn nhẹ.

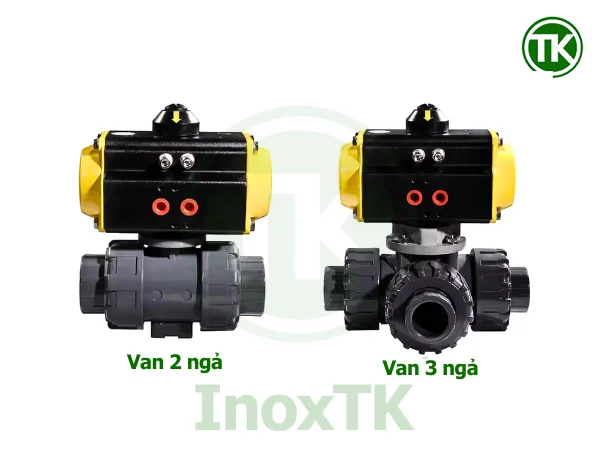

7. Phân loại van bi nhựa 2 ngả khí nén

Để lựa chọn đúng loại van cho từng ứng dụng cụ thể, ta có thể phân loại van theo các tiêu chí kỹ thuật sau:

7.1. Theo kiểu điều khiển

• Tác động đơn: Van có lò xo hồi về, chỉ cần cấp khí một lần để thực hiện đóng hoặc mở.
• Tác động kép: Cần cấp khí 2 lần để điều khiển cả hai hành động đóng và mở. Phù hợp hệ thống yêu cầu kiểm soát chính xác.

7.2. Theo vật liệu chế tạo

• PVC: Phổ biến, giá rẻ, chịu được hầu hết môi trường nước và một số hóa chất nhẹ.
• UPVC: Chịu nhiệt và áp cao hơn PVC, ít giãn nở, dùng tốt hơn trong công nghiệp.

8. Lưu ý khi lựa chọn van phù hợp

Khi lựa chọn van bi nhựa điều khiển khí nén, kỹ sư cần cân nhắc nhiều yếu tố kỹ thuật để đảm bảo hiệu quả và độ bền lâu dài:

• Lưu chất: Nếu là axit, bazơ, muối hoặc dung dịch vệ sinh – nên dùng UPVC. Nếu là nước sạch hoặc khí thì PVC/EPDM là đủ.
• Nhiệt độ – áp suất: Nhiệt độ môi trường và lưu chất dưới 60–80°C, áp lực dưới 10 bar là lý tưởng để dùng van nhựa.
• Kiểu kết nối: Cần kiểm tra hệ thống hiện tại dùng ren, bích hay keo để chọn van phù hợp, tránh rắc rối khi lắp đặt.
• Loại điều khiển: Nếu hệ thống cần đóng van khi mất khí → chọn tác động đơn. Nếu cần duy trì trạng thái ổn định → tác động kép.
• Không gian lắp đặt: Van khí nén cần không gian chiều cao lớn hơn van tay – nên kiểm tra kích thước actuator và tủ điện xung quanh.

9. Hướng dẫn lắp đặt và bảo trì van bi nhựa 2 ngả khí nén

Việc lắp đặt và bảo trì đúng cách giúp đảm bảo van hoạt động ổn định, kéo dài tuổi thọ và hạn chế tối đa sự cố phát sinh trong quá trình sử dụng.

9.1. Lắp đặt van bi nhựa 2 ngả khí nén đúng kỹ thuật

Bước 1: Kiểm tra trước khi lắp

Đảm bảo rằng van không bị nứt, gãy, hoặc dị tật từ quá trình vận chuyển. Làm sạch cả mặt trong van và đầu ống để tránh cặn bẩn, dị vật gây rò rỉ.

Bước 2: Căn chỉnh trục

Khi lắp, cần đảm bảo trục van thẳng đứng (nếu không có yêu cầu khác), không lắp nghiêng lệch gây méo trục xoay hoặc ảnh hưởng đến lực xoay từ bộ điều khiển khí.

Bước 3: Lắp theo đúng kiểu kết nối

• Nếu là nối ren, hãy quấn băng keo non vừa đủ, siết lực vừa phải để tránh nứt ren nhựa.
• Nếu là nối keo, cần đảm bảo bề mặt khô ráo, keo đều và có thời gian khô ít nhất 24h.
• Nếu là mặt bích, hãy siết đều các bulong theo đường chéo để lực phân bố đều.

Bước 4: Kiểm tra khí nén

Trước khi cấp khí, kiểm tra áp lực khí có ổn định không. Không nên vượt quá 8 bar để tránh quá tải cho actuator.

9.2. Bảo trì và kiểm tra định kỳ

Gioăng làm kín: Kiểm tra định kỳ mỗi 6–12 tháng tùy môi trường. Nếu thấy có dấu hiệu rò rỉ, vết nứt hoặc biến dạng thì cần thay mới.

Bộ điều khiển khí nén: Bảo dưỡng định kỳ bằng cách kiểm tra gioăng bên trong, tra dầu bôi trơn (nếu hãng khuyến nghị).
Quan sát tiếng kêu, độ trễ khi đóng/mở – đây là dấu hiệu ban đầu cho việc actuator cần được kiểm tra kỹ hơn.

Van bị kẹt hoặc đóng/mở chậm

• Nguyên nhân thường do cặn bẩn hoặc khí nén không đủ áp. Nên vệ sinh định kỳ hoặc kiểm tra nguồn cấp khí.
• Trường hợp nghi ngờ actuator hỏng, nên thay mới hơn là sửa để đảm bảo hiệu suất ổn định.
