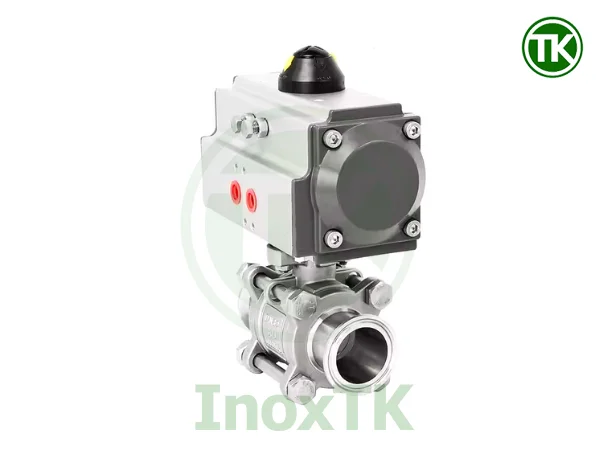

Van bi 3PC khí nén nối clamp

I. Giới thiệu chung về van bi 3PC khí nén nối clamp inox

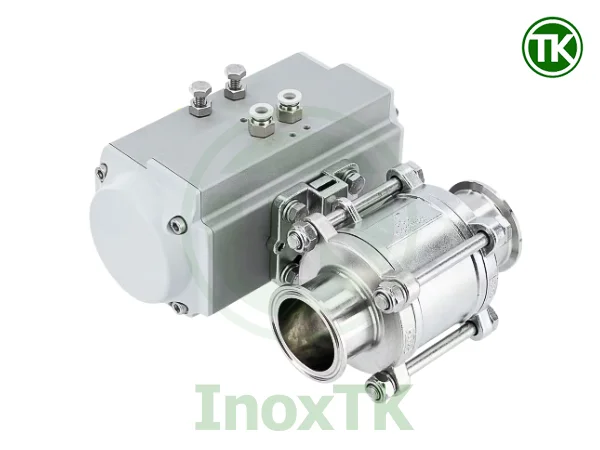

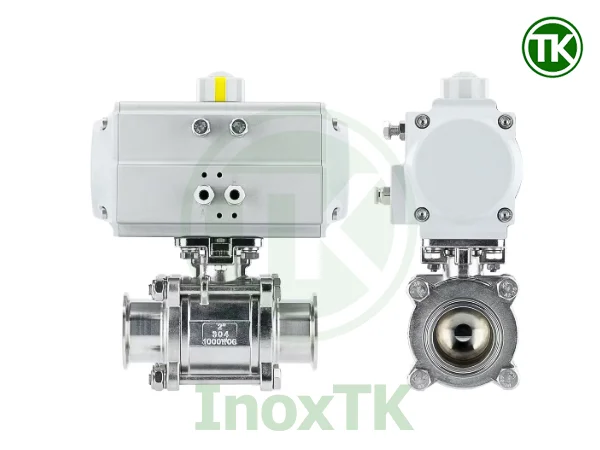

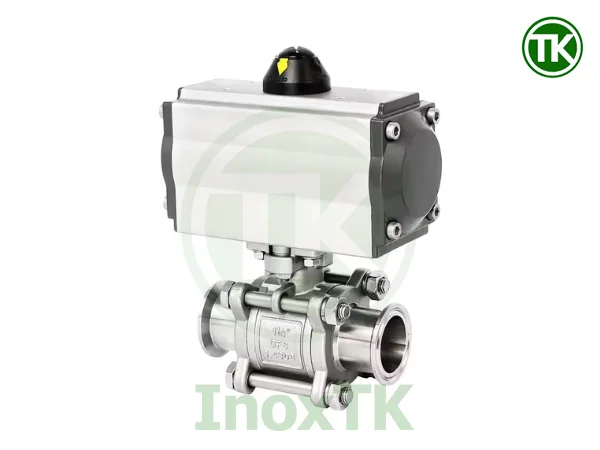

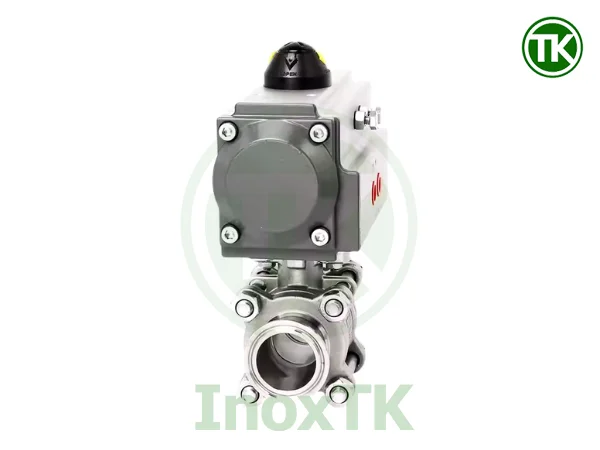

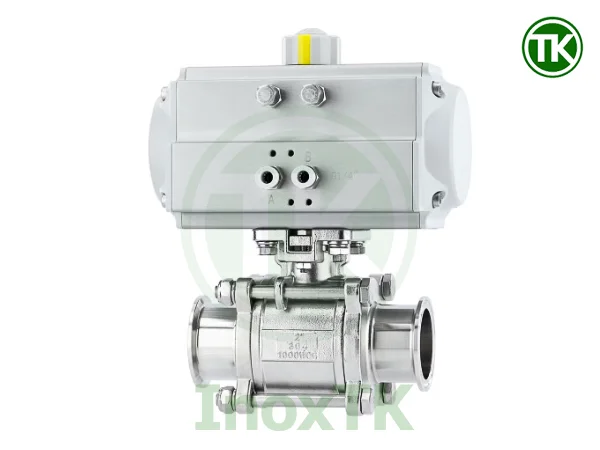

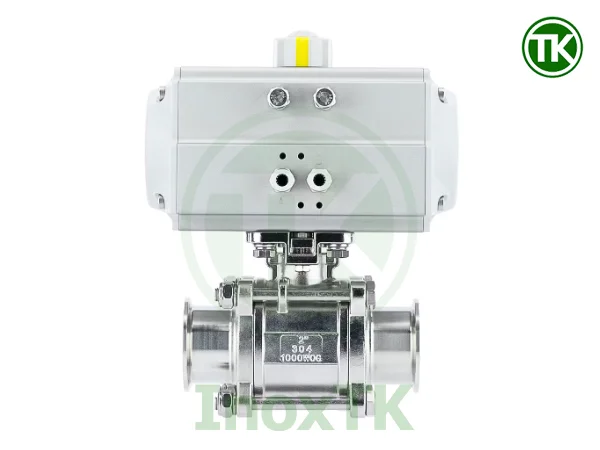

Van bi 3PC khí nén nối clamp là sự kết hợp giữa cấu tạo ba mảnh linh hoạt, cơ cấu đóng mở tự động bằng khí nén và đầu nối clamp dạng kẹp – cho phép tháo lắp nhanh mà không cần dụng cụ chuyên dụng. Loại van này được sử dụng nhiều trong các hệ thống công nghiệp cần thay thế nhanh linh kiện, thường xuyên vệ sinh đường ống hoặc có yêu cầu tự động hóa cao.

Thông số kỹ thuật của van bi 3PC khí nén nối clamp inox

• Chất liệu thân van: Inox 304, inox 316
• Kích thước: DN15 – DN100 (1/2” – 4”)
• Gioăng làm kín: Teflon
• Nhiệt độ làm việc: MAX 120°C
• Áp lực làm việc: PN40
• Bộ điều khiển: Khí nén
• Kiểu kết nối: Clamp
• Kiểu tác động: Tác động đơn hoặc tác động kép
• Môi trường làm việc: Nước, khí nén, hóa chất nhẹ, chất lỏng công nghiệp
• Xuất xứ: Trung Quốc (hàng nhập khẩu chính hãng – CO-CQ đầy đủ)

Van phù hợp với nhiều môi trường như nước thải, khí nén, dung dịch hóa chất nhẹ, hơi nóng và nhiều loại lưu chất khác trong nhà máy công nghiệp.

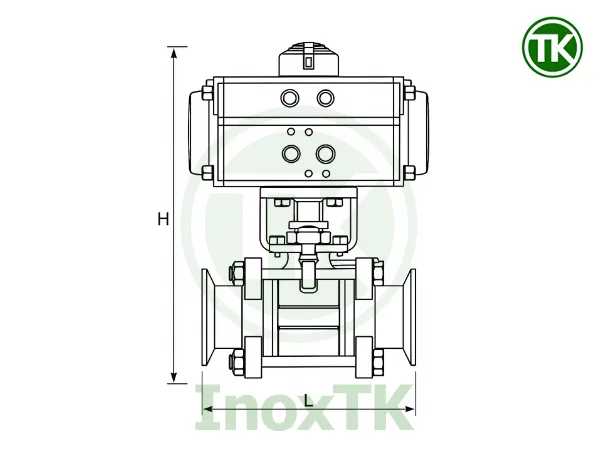

II. Cấu tạo van bi 3PC khí nén nối clamp inox

Để hiểu rõ hơn về hiệu quả hoạt động và tính linh hoạt của van bi 3PC khí nén nối clamp inox, ta cần đi sâu vào từng bộ phận cấu tạo của thiết bị này:

2.1. Thân van 3PC inox

Thân van được chế tạo từ inox 304 hoặc inox 316, ghép từ ba phần bằng bu lông và đai ốc. Cấu trúc ba mảnh giúp tháo rời dễ dàng, bảo trì thuận tiện mà không cần tháo toàn bộ van khỏi hệ thống.

2.2. Bi van

Bi van là quả cầu rỗng nằm giữa thân van, có lỗ xuyên tâm cho phép lưu chất đi qua khi mở van. Bi được mài nhẵn và làm từ inox, giúp tăng độ kín và giảm ma sát trong quá trình đóng/mở.

2.3. Gioăng làm kín (PTFE)

Gioăng Teflon có khả năng chịu nhiệt từ -190°C đến 260°C, chống ăn mòn hóa học và không bị dính lưu chất. Đây là vật liệu phổ biến nhất trong các van công nghiệp yêu cầu độ kín cao.

2.4. Đầu nối clamp

Kết nối clamp inox là dạng kẹp nhanh, dễ tháo lắp, sử dụng vòng đai và ngàm khóa. Ưu điểm là không cần dụng cụ, tiết kiệm thời gian tháo rời trong quá trình bảo trì, thay thế hoặc vệ sinh.

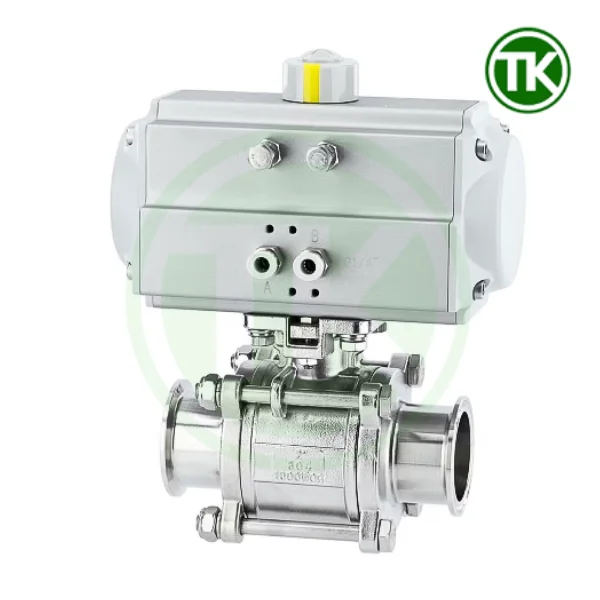

2.5. Bộ điều khiển khí nén (Actuator)

Củ khí AT nằm phía trên trục van, điều khiển chuyển động xoay để đóng/mở bi van. Có hai loại:

• Tác động đơn: Van chỉ sử dụng khí để mở, lò xo tự động đóng lại khi ngừng cấp khí.
• Tác động kép: Cần khí nén cả khi mở và đóng, cho phép điều khiển chính xác và ổn định hơn.

Vỏ actuator thường làm từ hợp kim nhôm sơn tĩnh điện, chống oxy hóa, trọng lượng nhẹ. Với môi trường ăn mòn cao, có thể chọn loại vỏ inox chuyên dụng.

III. Nguyên lý hoạt động

Van hoạt động dựa trên lực xoay từ actuator truyền xuống trục van, làm quay bi van. Khi bi xoay đúng vị trí, lỗ xuyên tâm của bi thẳng hàng với đường ống inox công nghiệp – lưu chất chảy qua. Khi quay 90 độ, bi chắn ngang – dòng chảy bị ngăn lại.

• Với tác động đơn: chỉ cần cấp khí vào một bên để mở, van sẽ tự đóng khi mất khí nhờ lực lò xo.
• Với tác động kép: phải cấp khí luân phiên cho cả hai bên để điều khiển đóng/mở.

IV. Ưu điểm của van bi 3PC khí nén nối clamp inox

Dưới đây là những ưu điểm nổi bật khiến dòng van điều khiển khí nén được ưa chuộng trong nhiều hệ thống công nghiệp:

• Dễ tháo lắp, bảo trì nhanh nhờ kết nối clamp – không cần tháo toàn bộ hệ thống.
• Tự động hóa hoàn toàn – phù hợp nhà máy có hệ thống PLC, cảm biến.
• Độ kín cao – gioăng PTFE và bi inox mài chính xác.
• Linh hoạt vật liệu – chọn inox 304 hoặc 316 tùy môi trường.
• Chịu được áp suất và nhiệt độ cao, bền lâu trong hệ thống công nghiệp.

V. Ứng dụng thực tế trong công nghiệp

Van bi 3PC khí nén nối clamp inox không chỉ nổi bật ở thiết kế mà còn rất đa năng trong thực tế. Cụ thể, van được ứng dụng trong nhiều hệ thống như:

• Xử lý nước thải: Kiểm soát dòng thải có hóa chất,……
• Khí nén – hơi nóng: Van chịu áp lực tốt, không rò rỉ khi vận hành.
• Hóa chất công nghiệp: Van inox 316 chống ăn mòn axit/kiềm loãng hiệu quả.
• Pha chế và định lượng dung dịch: Điều khiển chính xác lưu lượng, đóng/mở theo chu kỳ.

VI. Bảo trì van bi 3PC khí nén nối clamp

Do cấu tạo thân van gồm ba mảnh ghép bằng bulong và kết nối kiểu clamp dễ tháo lắp, việc bảo trì van có thể thực hiện thuận tiện hơn so với loại van bi 3PC khí nén nối ren hoặc van bi 3PC khí nén nối hàn. Tuy nhiên, bạn vẫn cần tuân thủ các bước sau:

• Làm sạch bề mặt ngoài van định kỳ để tránh bụi bẩn, dầu mỡ bám vào vị trí kết nối clamp hoặc trục van.
• Kiểm tra độ kín tại điểm nối clamp, đảm bảo đai kẹp không bị lỏng hoặc gioăng không bị lão hóa.
• Tháo rời phần actuator (bộ điều khiển khí) để tra dầu mỡ vào trục xoay nếu nhận thấy dấu hiệu vận hành kém trơn.
• Vận hành đóng/mở thử van theo chu kỳ để đảm bảo cơ cấu khí hoạt động đúng, tránh tình trạng kẹt cơ hoặc phản hồi chậm.

Việc bảo trì nên được thực hiện định kỳ theo tháng hoặc theo chu kỳ vận hành của dây chuyền (nếu chạy liên tục).

VII. Lưu ý khi lựa chọn van bi 3PC khí nén nối clamp inox

Để đảm bảo hệ thống hoạt động ổn định, lựa chọn đúng loại van khí nén inox phù hợp ngay từ đầu là điều vô cùng quan trọng. Dưới đây là những yếu tố kỹ thuật bạn cần cân nhắc kỹ trước khi quyết định mua:

7.1. Xác định rõ môi trường lưu chất

Trước hết, bạn cần làm rõ lưu chất bên trong đường ống là gì: nước, khí nén, hơi nóng hay dung dịch hóa chất? Bên cạnh đó, các yếu tố như nhiệt độ làm việc, độ ăn mòn, áp suất hệ thống cũng cần được xem xét cẩn thận. Ví dụ:

• Nếu lưu chất là hóa chất ăn mòn, axit nhẹ hoặc dung môi kiềm, bạn cần chọn vật liệu chống ăn mòn tốt như inox 316 và gioăng PTFE.
• Nếu là nước sạch hoặc khí nén thông thường, vật liệu inox 304 là đủ dùng và tiết kiệm chi phí hơn.
• Nhiệt độ làm việc vượt quá 150ºC cần đảm bảo gioăng chịu nhiệt tốt và phần tay điều khiển khí có vật liệu phù hợp.

Việc hiểu rõ môi trường hoạt động sẽ giúp bạn tránh được các sự cố hư hỏng nhanh, mất an toàn hay rò rỉ.

7.2. Lựa chọn vật liệu phù hợp: inox 304 hay inox 316?

Trong các hệ thống công nghiệp, vật liệu thân van đóng vai trò quyết định đến tuổi thọ thiết bị. Bạn nên cân nhắc:

• Inox 304: Là lựa chọn phổ thông, giá hợp lý, chống ăn mòn tốt trong môi trường thông thường, phù hợp với nước sạch, khí nén, dầu nhẹ.
• Inox 316: Đắt hơn nhưng có khả năng kháng hóa chất mạnh hơn nhờ thành phần molypden, chịu được môi trường axit yếu, muối biển, dung dịch clo, phù hợp với hệ thống CIP hoặc hóa chất.

Tùy vào mức độ ăn mòn của lưu chất, bạn nên chọn vật liệu sao cho vừa đáp ứng kỹ thuật, vừa đảm bảo hiệu quả kinh tế lâu dài.

7.3. Xác định kiểu tác động phù hợp: tác động đơn hay tác động kép?

Tác động của bộ điều khiển khí nén ảnh hưởng đến cách van vận hành khi mất khí:

• Tác động đơn: Van sẽ tự trở về trạng thái an toàn (đóng hoặc mở) khi mất áp khí. Phù hợp với hệ thống cần bảo vệ khi mất nguồn, hoặc yêu cầu trạng thái fail-safe.
• Tác động kép: Van chỉ đóng hoặc mở khi có khí cấp, chính xác hơn trong điều khiển, phù hợp với dây chuyền tự động hóa ổn định.

Việc chọn đúng kiểu tác động sẽ giúp hệ thống vận hành an toàn và đúng logic điều khiển.

VIII. Mua van bi 3PC khí nén nối clamp inox tại Inox TK

Nếu bạn đang tìm kiếm một nhà cung cấp van uy tín, hãy cân nhắc Inox TK – nơi đảm bảo chất lượng, dịch vụ và giá cả cạnh tranh:

• Sản phẩm nhập khẩu chính hãng, đầy đủ CO-CQ theo lô hàng.
• Kho hàng lớn, sẵn sàng cung cấp số lượng lớn trên toàn quốc.
• Tư vấn kỹ thuật bài bản, hỗ trợ lựa chọn đúng loại van theo hệ thống.
• Đối tác uy tín của các nhà máy lớn như Vinamilk, Habeco, Dược Hoa Linh…

Để được tư vấn chi tiết và nhận báo giá chính xác theo từng kích thước van và nhu cầu sử dụng, vui lòng liên hệ:

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo)
