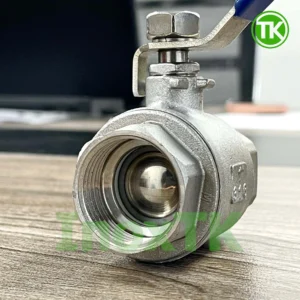

Van bi ren inox – Van bi 2PC inox tay gạt nối ren

Van bi ren inox loại 2PC hay còn gọi là van bi 2 mảnh inox tay gạt hay van bi inox 2 thân tay gạt nối ren. Là một loại van bi inox có thân là 2 mảnh ghép lại với nhau. Loại van này có tác dụng đóng/mở hoặc điều tiết lưu lượng dòng chảy đi qua nó một cách dễ dàng dựa vào việc gạt phần tay gạt gắn với trục van.

Van bi ren có thiết kế khá nhỏ gọn, kết nối với đường ống bằng phương pháp nối ren nên không tốn quá nhiều công sức cũng như thời gian để lắp đặt nó.

Vật liệu cầu tạo nên van là thép không gỉ, chủ yếu là loại inox 201 hoặc inox 304 và đôi khi là cả inox 316 nữa. Với vật liệu cao cấp như vậy nên van sẽ không bị rỉ sét, có thể chịu được áp lực lớn từ hệ thống. Đối với chất liệu inox 304 và đặc biệt là inox 316 thì van bi ren có khả năng chống chịu với hoá chất ăn mòn.

Cấu tạo chung của van bi ren inox 2PC

Van bi ren inox 2PC tay gạt có cấu tạo bao gồm:

• Thân van: Là phần bao bọc bên ngoài, gồm 2 mảnh ghép lại với nhau tạo nên 1 thân hoàn chỉnh.
• Bi van: Là một quả cầu inox rỗng, được khoét lỗ thông qua, có thể xoay tại chỗ. Là phần trực tiếp ngăn chặn hoặc tạo khoảng trống để lưu chất chảy qua.
• Trục van: Là bộ phận kết nối và truyền động lực từ tay gạt xuống bi van, làm bị van xoay theo góc của tay gạt.
• Tay gạt: Là bộ phận điều khiển, khi gạt tay gạt một góc 90º từ trái qua phải hoặc ngược lại thì van sẽ đồng thơi được mở ra hoặc đóng lại. Nó được bọc một lớp đệm tay bằng cao su.
• Gioăng: Là bộ phận làm kín, tránh việc lưu chất bị rò rỉ. Thường là chất liệu PTFE (teflon).

Thông số kĩ thuật của van bi ren 2 mảnh inox tay gạt

Thông số kĩ thuật của van bi ren inox tay gạt 2 mảnh như sau:

• Chất liệu: Inox 201, inox 304, inox 316
• Chất liệu gioăng: PTFE
• Kích thước có sẵn: DN8 – DN100
• Nhiệt độ làm việc: -150 – 280ºC
• Áp lực làm việc: PN10, PN16
• Bộ phận điều khiển: Tay gạt
• Bộ phận kết nối: Ren trong, ren ngoài, 1 ren trong 1 ren ngoài
• Môi trường làm việc: Chất lỏng, hơi nước, khí,…
• Xuất xứ: Trung Quốc

Bảng kích thước của van bi ren 2PC inox tay gạt

Phân loại van bi ren inox tay gạt 2PC

Van bi ren inox tay gạt dạng 2PC được chia làm 3 loại dựa theo thiết kế đầu nối.

• Ren trong + ren trong
• Ren ngoài + ren ngoài
• Ren trong + ren ngoài

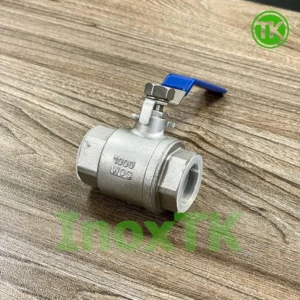

Van bi 2PC inox tay gạt ren trong

Cả 2 đầu nối của van đều được tiện ren trong, van sẽ được nối với các đoạn ống có thiết kế ren ngoài. Đây là loại van phổ biến nhất trên thị trường hiện nay.

Van bi 2PC inox tay gạt ren ngoài

Đầu nối của van cả 2 bên đều được tiện ren ngoài để nối với các đoạn ống có thiết kế ren nằm phía bên trong hoặc được nối trực tiếp vào bồn chứa hay thiết bị.

Van bi 2PC inox tay gạt 1 đầu ren ngoài 1 đầu ren trong

Loại van này có thiết kế đầu nối khá đặc biệt. Đầu nối của van sẽ có 1 bên là ren ngoài và bên còn lại là ren trong, dùng để nối vào 2 đoạn ống có ren khác nhau. Loại này thường ít phổ biến và đa số dùng để lắp ghép thêm hoặc thay thế vào những hệ thống đã hoàn thiện.

Nguyên lý hoạt động của van bi ren inox tay gạt

Phần tay gạt của van sẽ biểu thị cho góc độ mở của phần bi bên dưới.

• Khi tay gạt nằm song song với đường ống, phần lỗ được khoét thông qua bi van sẽ được hở ra toàn bộ. Điều này cho phép dòng chảy đi qua mà không gặp trở ngại gì.
• Khi gạt phần tay gạt về vị trí vuông góc với đường ống, lỗ thông của bi van sẽ được xoay toàn bộ hướng vào 2 bên thân van, lúc này lưu chất sẽ không có khoảng trống để tiếp tục đi qua, dẫn đến dòng chảy bị chặn lại.
• Có thể điều chỉnh lưu lượng của dòng chảy bằng cách gạt phần tay gạt theo một góc độ nhất định, điểu này tác động đến bi van, làm lỗ hở của bi van được mở ra một phần hoặc khép lại một phần nhỏ, lượng lưu chất đi qua cũng theo đó mà tăng hoặc giảm đi.

Sự khác biệt của van bi 1PC (1 mảnh) và van bi 2PC (2 mảnh)

Van bi ren inox 1PC (van bi 1 mảnh inox) là loại van có phần thân được đúc nguyên khối nên khi có sự cố hỏng hóc sảy ra, cách duy nhất là vứt bỏ van và thay thế bằng 1 cái khác. Tuy nhiên giá thành của van thường rẻ hơn.

Van bi ren inox 2PC (van bi 2 mảnh inox) có phần thân được ghép lại từ 2 mảnh. Phần thân của van có thể tháo rời nên khi có sự cố hỏng hóc, các kĩ thuật viên có thể dễ dàng mở ra kiểm tra và thay thế các bộ phận bên trong van.

Để phân biệt 2 loại van này cực kì dễ dàng. Bạn có thể quan sát bằng mắt thường thì sẽ thấy được một khớp nối tại phần thân của van bi 2PC. Còn van bi 1PC thì phần thân của nó liền với nhau.

Đơn vị cung cấp van bi ren inox uy tín và chất lượng

InoxTK chuyên cung cấp các mặt hàng ống inox vi sinh, phụ kiện đường ống, phụ kiện bồn tank inox, các loại van vi sinh. Van bi ren inox được chúng tôi nhập khẩu trực tiếp với đầy đủ giấy tờ kèm theo. Chất lượng của van khi về đến kho Inox TK luôn được kiểm soát nghiêm ngặt, đảm báo chất lượng khác biệt so với những van trôi nổi trên thị trường.

Bảng giá van bi ren inox cập nhật 2025 (tham khảo)
