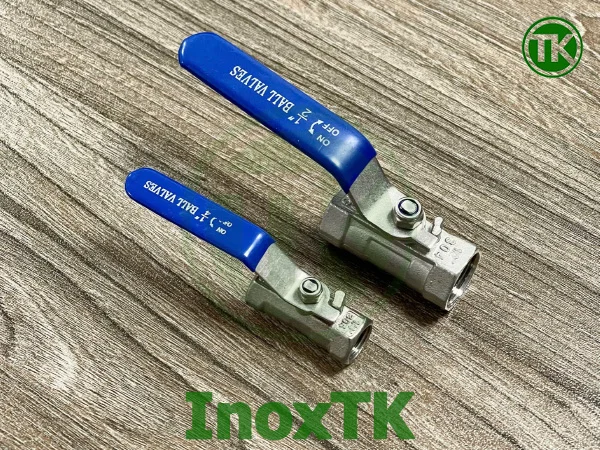

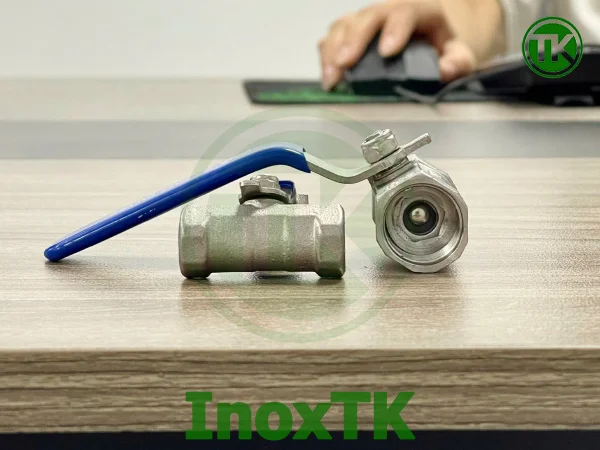

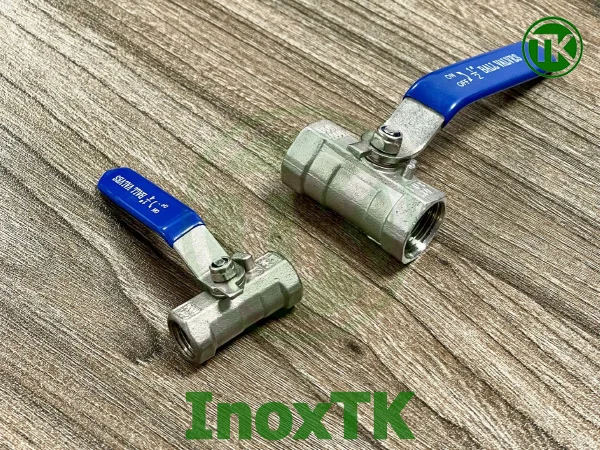

Van bi 1PC tay gạt nối ren inox – Van bi 1 mảnh

Van bi 1PC tay gạt nối ren inox là một loại van có phần thân là một mảnh duy nhất được đúc nguyên khối. Hoạt động đóng mở thông qua việc gạt tay gạt để làm xoay viên bi nằm bên trong thân van.

Van dùng để đóng (ngăn chặn không cho lưu chất đi qua) hoặc mở (cho phép lưu chất đi qua tạo thành dòng chảy). Nhờ thiết kế bộ phận điều khiển là tay gạt nên ta có thể dễ dàng điều chỉnh được góc độ mở của van, nói cách khác là có thể điều chỉnh được lưu lượng của dòng chảy.

1PC là viết tắt của 1 piece tức là 1 mảnh, do đó van còn có một số cách gọi khác như là van bi 1 mảnh inox, van bi 1 thân inox.

Cấu tạo của van bi 1PC tay gạt nối ren inox

Cấu tạo của van bi 1PC inox bao gồm các thành phần chính sau:

• Thân van: Là một mảnh duy nhất, được đúc nguyên khối. Có tác dụng chứa, che chắn và bảo vệ các thành phần khác nằm bên trong nó. Ở 2 đầu của phần thân sẽ được tiện ren để dễ dàng kết nối với ống
• Bi van: Là viên bi hình cầu, rỗng ở bên trong. Nó được khoét lỗ thông qua, có tác dụng trực tiếp ngăn chặn hoặc mở ra tạo khe hở cho lưu chất đi qua.
• Trục van: Là phần kết nối và truyền động lực từ phần tay gạt xuống bi van.
• Tay gạt: Là phần điều khiển viên bi xoay tại chỗ để đóng hoặc mở van.
• Gioăng: Là bộ phần làm kín, tránh rò rỉ lưu chất. Thường được là vật liệu TPFE (teflon).

Thông số kĩ thuật của van bi ren 1PC inox tay gạt

Các thông số kĩ thuật của van bi 1PC tay gạt nối ren inox như sau:

• Chất liệu: Inox 304
• Chất liệu gioăng: Teflon
• Kích thước có sẵn: DN8 – DN50
• Nhiệt độ làm việc: Max 260ºC
• Áp lực làm việc: 10bar, 16bar
• Bộ phận điều khiển: Tay gạt
• Kiểu lắp đặt: Ren
• Môi trường làm việc: Nước, hoá chất, xăng dầu, khí…
• Xuất xứ: Trung Quốc

Ưu điểm của van bi ren 1PC inox tay gạt

Thành phần cấu tạo chủ yếu của van là các bộ phận được làm từ loại vật liệu thép không gỉ cao cấp như là inox 304 hay inox 316 đem lại cho van nhiều ưu điểm vượt trội như:

• Độ cứng cao
• Chống chịu được sự ăn mòn của hoá chất
• Không bị oxi hoá
• Làm việc được trong môi trường có nhiệt độ cao
• Chịu được áp lực lớn
• Tháo lắp nhanh chóng nhờ kết nối ren tiện dụng
• Bộ phận điều khiển là tay gạt, rất dễ vận hành.

Nhược điểm của van bi 1PC tay gạt nối ren inox

• Thân van là một mảnh duy nhất, vậy nên khi có hỏng hóc thì rất khó để có thể sửa chữa.
• So với van 3PC thì nó chịu được áp lực thấp hơn.
• Lỗ thông của van nhỏ hơn so với đường ống, do vậy mà chât lỏng đi qua sẽ bị tổn thất một phần lưu lượng.

Ứng dụng của van bi 1PC trong các hệ thống công nghiệp

Van bi 1PC tay gạt nối ren được sử dụng rộng rãi trong các hệ thống công nghiệp nhờ thiết kế đơn giản, vận hành dễ dàng và chi phí hợp lý. Dưới đây là các ứng dụng tiêu biểu:

• Hệ thống dẫn chất lỏng áp suất thấp – trung bình:
  • Dẫn nước sạch, nước thải công nghiệp, dầu, hóa chất nhẹ.
  • Lắp trong hệ thống xử lý nước, bơm công nghiệp.
• Ngành hóa chất:
  • Dùng cho các dòng chảy có độ nhớt thấp đến trung bình.
  • Chọn inox 316 nếu dùng cho môi trường ăn mòn cao.
• Hệ thống khí nén, hơi nóng nhẹ:
  • Phù hợp khí nén, khí lạnh, không khí sạch.
  • Dùng với hơi nóng ≤ 180°C, áp lực không vượt PN25.
• Ứng dụng phụ trợ trong nhà máy:
  • Dùng cho vệ sinh, làm mát, xả nước, CIP đơn giản.
  • Kết nối ren giúp dễ thay thế, bảo trì nhanh.

Lưu ý: Không dùng van 1PC cho chất lỏng có hạt rắn, bùn, hoặc môi trường yêu cầu vệ sinh cao (dược phẩm).

Hướng dẫn lắp đặt và bảo trì van bi 1PC tay gạt nối ren

1. Hướng dẫn lắp đặt

• Chuẩn bị:
  • Kiểm tra chuẩn ren BSPT/NPT của ống và van.
  • Vệ sinh kỹ phần ren và bên trong đường ống.
• Các bước lắp đặt:
  1. Quấn băng keo lụa PTFE đều theo chiều siết van.
  2. Vặn van bằng tay, sau đó siết nhẹ bằng cờ lê.
  3. Không siết quá chặt để tránh nứt ren hoặc thân van.
  4. Điều chỉnh tay gạt ở vị trí dễ vận hành.

Mẹo: Dùng cờ lê bọc cao su hoặc mỏ lết chuyên dụng để tránh trầy xước inox.

2. Hướng dẫn bảo trì

• Kiểm tra định kỳ:
  • Phần tay gạt nếu bị lỏng thì cần được siết lại vít khoá
  • Kiểm tra rò rỉ tại thân hoặc đầu nối
• Làm sạch:
  • Xả hết chất lỏng sau đó dùng khí nén thổi sạch bên trong van
  • Không dùng vật sắc nhọn để cạo lên bi van làm trầy xước
• Thay thế van nếu:
  • Van không đóng kín hoặc có rò rỉ ở đầu ren khi đã siết chặt.
  • Tay gạt bị kẹt, bi van rít hoặc mòn.

Câu hỏi thường gặp (FAQ) kỹ thuật về van bi 1PC

Van bi 1PC khác gì so với 2PC hoặc 3PC?

Van 1PC là thân liền khối, không tháo rời – giá rẻ, gọn. Van bi 2PC/van bi 3PC có thể tháo vệ sinh, thay bi hoặc gioăng dễ dàng.

Van bi 1PC chịu được bao nhiêu áp và nhiệt?

Chịu áp PN10 đến PN16 (10–16 bar), nhiệt độ tối đa khoảng 260°C với gioăng PTFE tiêu chuẩn.

Có dùng được cho hơi nóng không?

Được, nhưng nên dùng ở áp suất và nhiệt độ thấp. Nếu hơi áp cao >260°C, cần chọn van hơi chuyên dụng.

Van có lắp được với ren NPT không?

Nếu van dùng ren BSPT thì vẫn lắp được NPT với điều kiện áp thấp. Tuy nhiên nên dùng đúng chuẩn ren để tránh rò rỉ.

Dùng van bi 1PC cho thực phẩm được không?

Không nên. Nên chọn van 3PC hoặc clamp để đảm bảo vệ sinh, tháo lắp và vệ sinh dễ hơn.

Báo giá van bi 1PC tay gạt nối ren inox

InoxTK chuyên cung cấp các mặt hàng ống inox công nghiệp, phụ kiện inox công nghiệp, phụ kiện bồn tank inox, các loại van vi sinh. Sản phẩm được sản xuất trong dây chuyền chất lượng cao. Đạt tiêu chuẩn quốc tế. Có đầy đủ CO/CQ. Vận chuyển toàn quốc.

Do sản phẩm bao gồm nhiều kích thước khác nhau nên chúng có giá khác nhau. Để biết thêm thông tin chi tiết về giá xin vui lòng liên hệ với chúng tôi theo thông tin dưới đây:
