Van bi điều khiển khí nén inox 304 316

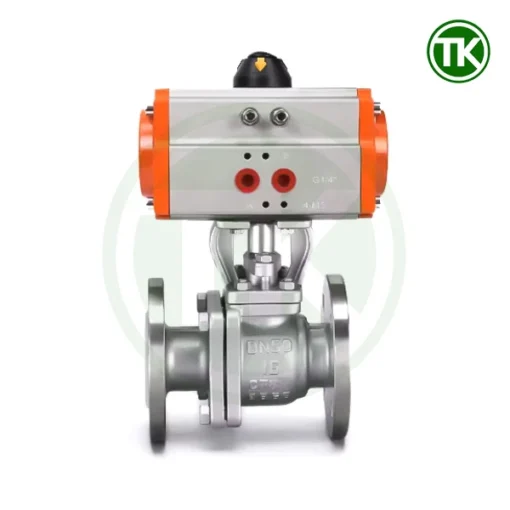

1. Van bi điều khiển khí nén là gì?

Van bi điều khiển khí nén còn gọi là van bi khí nén hoặc van bi tự động khí nén, là loại van bi được tích hợp thêm bộ truyền động khí nén phía trên. Thay vì xoay tay gạt thủ công, van đóng mở hoàn toàn tự động nhờ áp suất khí nén cấp vào bộ truyền động.

Điểm khác biệt so với van bi thông thường nằm ở bộ truyền động còn gọi là củ khí AT. Bộ phận này nhận tín hiệu khí nén từ hệ thống điều khiển, chuyển áp lực khí thành chuyển động quay 90° để đóng hoặc mở van. Toàn bộ quá trình diễn ra trong 1-2 giây tùy kích thước van.

Thân van và các bộ phận tiếp xúc trực tiếp với lưu chất được làm từ inox 304 hoặc inox 316, hai vật liệu có khả năng chống ăn mòn tốt, khả năng chịu nhiệt độ cao và phù hợp với hầu hết môi trường công nghiệp tại Việt Nam.

2. Cấu tạo van bi điều khiển khí nén inox

Van bi điều khiển khí nén gồm 2 phần chính: van bi cơ và bộ truyền động khí nén.

Phần van bi cơ gồm:

• Thân van: Inox 304 hoặc 316, chịu áp lực và môi trường ăn mòn
• Bi van: Hình cầu có lỗ tâm, xoay 90° để đóng/mở dòng chảy
• Trục van: Kết nối bi van với bộ truyền động phía trên
• Gioăng làm kín: Teflon (PTFE) – chịu nhiệt đến 260°C, chống hoá chất tốt
• Đầu kết nối: Ren, mặt bích hoặc hàn tùy yêu cầu hệ thống

Phần bộ truyền động khí nén (củ khí AT) gồm:

• Piston hoặc bánh răng: Chuyển đổi áp lực khí → chuyển động quay
• Lò xo hồi: Với loại tác động đơn
• Cổng cấp khí: Thường 1/4″ BSP hoặc 1/8″ NPT
• Vỏ bộ truyền động: Hợp kim nhôm mạ tĩnh điện, đạt tiêu chuẩn IP67 chống bụi và nước

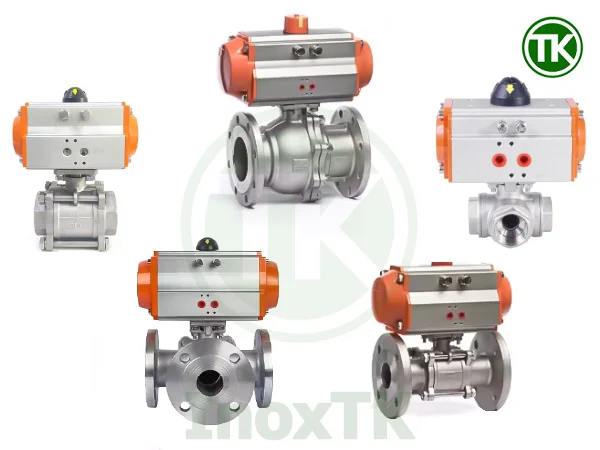

3. Phân loại van bi điều khiển khí nén

Trên thị trường hiện nay, van bi điều khiển khí nén inox được phân loại theo 4 tiêu chí chính: kiểu điều khiển, vật liệu, kết cấu van và kiểu kết nối. Hiểu rõ từng tiêu chí giúp bạn xác định đúng sản phẩm cần mua mà không phải thử sai hay tham khảo nhiều nơi.

3.1 Theo kiểu điều khiển

Van bi điều khiển khí nén inox được chia ra làm 2 loại chính dựa theo cơ chế vận hành của bộ truyền động khí nén.

3.2. Theo vật liệu

Chọn sai vật liệu thân van là sai lầm tốn kém nhất, tiết kiệm 20–30% chi phí ban đầu nhưng có thể phải thay toàn bộ van chỉ sau 6–12 tháng vận hành.

• Inox 304: Thành phần 18% Crom và 8% Niken còn gọi là thép 18/8. Chống ăn mòn tốt trong điều kiện thông thường, dễ gia công, giá hợp lý. Chiếm phần lớn đơn hàng van bi khí nén tại Việt Nam vì phù hợp với hầu hết hệ thống không tiếp xúc hóa chất đặc biệt. Điểm yếu: Dễ bị ăn mòn trong môi trường clorua cao như nước biển, nước mặn hoặc một số axit công nghiệp.
• Inox 316: Thành phần tương tự 304 nhưng bổ sung thêm 2–3% Molypden yếu tố tạo ra sự khác biệt hoàn toàn về khả năng chống ăn mòn. Chịu được clorua, axit loãng và hầu hết hóa chất công nghiệp mà inox 304 không thể đáp ứng. Giá cao hơn 304 khoảng 20–30% nhưng trong môi trường ăn mòn đây là lựa chọn bắt buộc.

Bảng so sánh inox 304 và inox 316

3.3. Theo kết cấu van

Kết cấu van quyết định khả năng điều hướng dòng chảy. Chọn sai kết cấu có thể khiến toàn bộ sơ đồ đường ống phải thiết kế lại.

• Van bi 2 ngã (2-way): Một đầu vào – một đầu ra. Chức năng duy nhất là đóng hoặc mở hoàn toàn dòng chảy. Phổ biến nhất, phù hợp với hầu hết hệ thống cần kiểm soát dòng chảy tại một điểm cụ thể trên tuyến ống inox công nghiệp.

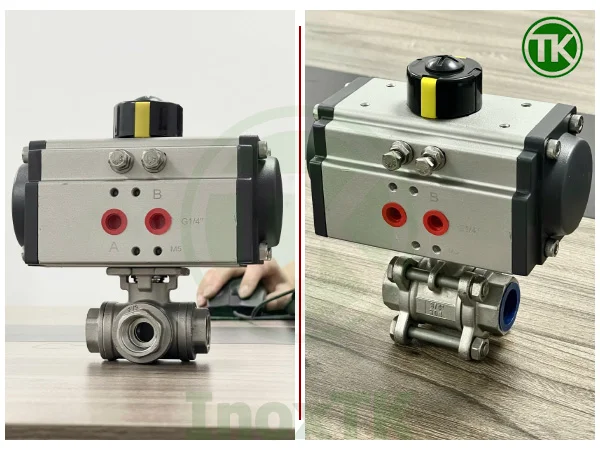

• Van bi 3 ngã (3-way): Van bi 3 ngã là dòng van có ba cửa kết nối, thường được dùng khi hệ thống cần chuyển hướng, phân phối hoặc trộn dòng chảy giữa nhiều nhánh ống. Hai dạng phổ biến nhất là L-port và T-port.
  • Van bi 3 ngã L-port: Một đầu vào – hai đầu ra, bi van khoét hình chữ L. Tại mỗi thời điểm chỉ một đầu ra được mở, chuyển hướng dòng chảy từ nhánh này sang nhánh kia. Phù hợp hệ thống cần chuyển mạch giữa hai bồn chứa hoặc hai nhánh ống mà không cần tắt hệ thống.
  • Van bi 3 ngã T-port: Bi van khoét hình chữ T có thể phân phối dòng chảy ra cả hai đầu ra cùng lúc hoặc chặn một đầu tùy góc xoay. Phù hợp hệ thống cần trộn lưu chất, phân phối ra nhiều nhánh hoặc lấy mẫu từ đường ống chính.

Bảng so sánh kết cấu van

2.4 Theo kiểu kết nối

Kiểu kết nối ảnh hưởng đến độ chắc chắn, khả năng tháo lắp bảo trì và phù hợp với áp lực làm việc của hệ thống.

• Nối ren: Vặn trực tiếp vào đầu ống hoặc phụ kiện có ren tương ứng, lắp đặt nhanh, không cần hàn hay bu lông. Phù hợp DN15 đến DN50, áp lực trung bình, hệ thống cần tháo lắp thường xuyên hoặc không gian lắp đặt hạn chế. Lưu ý: môi trường rung động mạnh hoặc áp lực lớn có thể làm lỏng mối nối ren theo thời gian.
• Nối bích: Kết nối qua mặt bích và bu lông, liên kết chắc chắn, tháo lắp dễ dàng khi bảo trì. Phù hợp DN50 trở lên, áp lực cao, hệ thống công nghiệp cần bảo trì định kỳ. Ưu điểm lớn nhất: tháo van ra thay thế mà không cần cắt ống.
• Nối hàn: Hàn cố định trực tiếp vào đường ống – độ kín tuyệt đối, không có bất kỳ điểm rò rỉ nào. Phù hợp hệ thống áp lực rất cao hoặc lưu chất độc hại không thể có điểm rò rỉ. Nhược điểm: không tháo van ra được mà không cắt ống – chi phí thay thế cao hơn.

Bảng so sánh kiểu kết nối

4. Ưu điểm và nhược điểm của van bi điều khiển khí nén inox

Van bi điều khiển khí nén inox mang lại hiệu quả rõ rệt trong các hệ thống cần đóng mở nhanh, vận hành tự động và làm việc ổn định trong môi trường công nghiệp. Tuy nhiên, để lựa chọn đúng, người mua cũng cần nhìn cả hai mặt: những ưu điểm giúp van vượt trội hơn van bi tay gạt, van điện và những hạn chế cần tính toán trước khi lắp đặt.

4.1. Ưu điểm

Lý do van bi điều khiển khí nén inox được lựa chọn phổ biến trong công nghiệp không chỉ nằm ở khả năng tự động hóa mà còn ở những đặc tính kỹ thuật mà van thủ công hay van điện không thể đáp ứng được.

• Đóng mở nhanh, phản ứng tức thời khi hệ thống cần: Thời gian đóng mở chỉ từ 1–2 giây, nhanh hơn 3–10 lần so với van điện cùng kích thước. Trong các hệ thống cần phản ứng khẩn cấp như cô lập sự cố hoặc ngắt dòng chảy đột ngột, đây là lợi thế quyết định.
• An toàn tuyệt đối trong môi trường dễ cháy nổ: Vận hành hoàn toàn bằng khí nén, không có dòng điện tại điểm lắp đặt, loại bỏ hoàn toàn nguy cơ phát sinh tia lửa. Đây là tiêu chí bắt buộc trong các nhà máy hóa chất, kho nhiên liệu và hệ thống gas công nghiệp.
• Độ kín tốt, hạn chế rò rỉ: Gioăng làm kín bằng Teflon PTFE chịu được nhiệt độ lên đến 260°C và hầu hết hóa chất công nghiệp. Bi van inox tiếp xúc trực tiếp với thân van tạo mối kín hoàn toàn khi đóng – không có điểm rò rỉ kể cả ở áp suất cao.
• Bền bỉ, ít hỏng hóc – chi phí bảo trì thấp: Cấu tạo đơn giản, không có cuộn dây hay linh kiện điện tử bên trong. Trong điều kiện vận hành bình thường, van bi khí nén inox có tuổi thọ từ 5-10 năm mà không cần bảo trì lớn.
• Tiết kiệm nhân công vận hành: Kết nối với hệ thống PLC hoặc bộ điều khiển trung tâm, van đóng mở tự động theo lịch trình hoặc tín hiệu cảm biến. không cần người trực tiếp vận hành tại chỗ, đặc biệt hiệu quả với hệ thống vận hành 24/7.

4.2. Nhược điểm cần lưu ý

Không có sản phẩm nào hoàn hảo tuyệt đối, van bi điều khiển khí nén inox cũng có hai điểm hạn chế cần cân nhắc trước khi đầu tư.

• Phụ thuộc hoàn toàn vào hệ thống khí nén: Van cần áp suất khí ổn định từ 3–8 bar để hoạt động đúng. Nếu hệ thống khí nén không ổn định hoặc mất áp đột ngột, van tác động kép sẽ kẹt ở trạng thái hiện tại, ảnh hưởng đến toàn bộ quy trình vận hành. Với hệ thống chưa có đường khí nén, cần tính thêm chi phí đầu tư hạ tầng.
• Chi phí đầu tư ban đầu cao hơn van thủ công: So với van bi tay gạt cùng kích thước, van bi khí nén có chi phí cao hơn 30–50% do cần thêm bộ truyền động và hệ thống điều khiển. Tuy nhiên khi tính tổng chi phí vận hành dài hạn bao gồm nhân công, thời gian phản ứng và rủi ro sự cố, van bi khí nén thường có ROI tốt hơn trong các hệ thống vận hành liên tục.

5. Ứng dụng của van bi khí nén

Một số ứng dụng thực tế của van bi điều khiển khí inox 304 và 316:

• Hệ thống cấp thoát nước
• Nhà máy hóa chất, xử lý nước thải
• Trạm bơm, phân phối khí, hơi, gas
• Hệ thống điều khiển tự động hóa

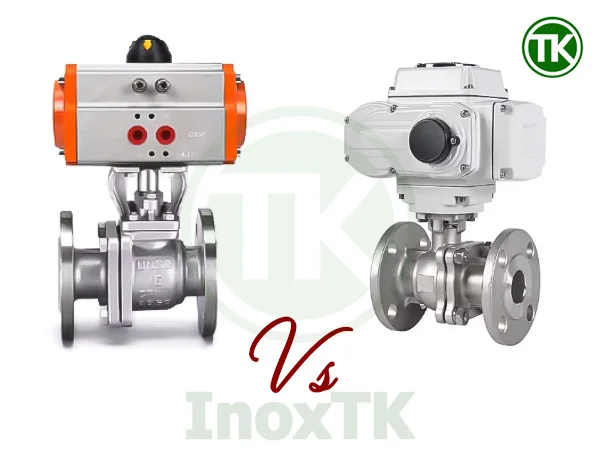

6. So sánh van bi điều khiển khí nén và van bi điều khiển điện

Van bi điều khiển khí nén inox và van bi điều khiển điện inox đều là 2 loại van vận hành tự động hoá, giúp tối ưu nhân lực cho hệ thống của bạn. Tuy nhiên thì mỗi loại đều sẽ có những ưu điểm và nhược điểm riêng, phù hợp với từng ứng dụng khác nhau.

7. Kinh nghiệm chọn mua van bi điều khiển khí nén

Một hệ thống đường ống dẫn công nghiệp có vận hành tốt hay không thì cần đảm bảo rất nhiều yếu tố, trong đó van là một thành phần cực kì quan trọng. Vậy nên việc lựa chọn các loại van sử dụng cho hệ thống cần phải được chọn lọc kỹ càng. Dưới đây là một số lưu ý khi chọn mua van bi điều khiển khí nén inox:

• Xác định kích thước đường ống và áp lực làm việc
• Chọn loại inox phù hợp với môi trường (inox 316 hay inox 304)
• Chọn kiểu điều khiển phù hợp (tác động đơn hoặc kép)
• Ưu tiên sản phẩm có CO-CQ, thương hiệu uy tín
• Chọn nhà cung cấp có hỗ trợ kỹ thuật, bảo hành rõ ràng

8. Inox TK – Địa chỉ cung cấp van bi điều khiển khí nén uy tín

Inox TK chuyên phân phối van bi điều khiển khí nén inox với đa dạng mẫu mã, chủng loại và kích thước. Có đầy đủ các loại phụ kiện inox công nghiệp để kết nối như mặt bích, đầu ren inox, kép ren inox,… Khi mua hàng tại Inox TK, chúng tôi đảm bảo:

• Hàng chính hãng, bảo hành 6 – 12 tháng
• Giá cạnh tranh, chiết khấu cao cho đại lý
• Đầy đủ giấy tờ CO&CQ
• Tư vấn kỹ thuật chính xác theo yêu cầu
• Giao hàng nhanh toàn quốc

Liên hệ ngay Inox TK để được tư vấn và hỗ trợ báo giá và tư vấn kỹ thuật nhanh chóng:

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

9. Câu hỏi thường gặp

Van bi khí nén inox có dùng được cho ngành thực phẩm không?
Có, nhưng cần chọn đúng dòng sản phẩm. Van bi khí nén inox công nghiệp thông thường không đáp ứng yêu cầu vệ sinh của ngành thực phẩm vì bề mặt tiếp xúc chưa được đánh bóng theo tiêu chuẩn Ra ≤ 0,8μm. Để đảm bảo an toàn vệ sinh thực phẩm, cần chọn dòng van bi vi sinh điều khiển khí nén được chế tạo từ inox vi sinh 304 hoặc 316L với bề mặt đánh bóng đạt tiêu chuẩn và gioăng làm kín đạt chứng nhận an toàn thực phẩm FDA.

Van bi khí nén có bị rò rỉ không?
Van được thiết kế kín nhờ gioăng Teflon PTFE vật liệu không phản ứng với hầu hết hóa chất công nghiệp và chịu nhiệt độ lên đến 260°C. Trong điều kiện lắp đặt đúng kỹ thuật và vận hành trong ngưỡng áp suất cho phép, van hạn chế rò rỉ tốt. Rò rỉ thường chỉ xảy ra khi lắp sai chiều dòng chảy, gioăng bị hỏng do nhiệt độ vượt ngưỡng hoặc áp suất vận hành vượt cấp thiết kế của van.

Van bi khí nén chịu được áp suất tối đa bao nhiêu?
Tùy từng loại van và kích thước DN, thông thường từ PN10 đến PN40, tương đương 10-40 bar. Với van kích thước lớn từ DN100 trở lên, áp suất làm việc tối đa thường thấp hơn van nhỏ cùng dòng. Cần đối chiếu với datasheet từng sản phẩm cụ thể trước khi lắp vào hệ thống áp lực cao không nên chỉ dựa vào thông số chung.

Áp suất khí nén đầu vào bộ truyền động tối thiểu bao nhiêu?
Tối thiểu 3 bar, hoạt động tốt nhất ở 4–6 bar. Dưới 3 bar bộ truyền động không đủ lực xoay trục van, do đó van có thể mở hoặc đóng không hoàn toàn, ảnh hưởng đến độ kín và tuổi thọ gioăng.
