Van Màng Khí Nén Inox Vi Sinh – Màng Kép

Trong các ngành công nghiệp yêu cầu độ sạch cao như thực phẩm, đồ uống, dược phẩm và công nghệ sinh học, van màng khí nén inox vi sinh là một trong những thiết bị quan trọng nhất đảm bảo dòng lưu chất được kiểm soát một cách chính xác, an toàn và đạt chuẩn vi sinh. Với khả năng điều khiển tự động bằng khí nén, vật liệu inox cao cấp và thiết kế phù hợp tiêu chuẩn vi sinh, loại van này ngày càng được ưa chuộng trong các hệ thống hiện đại.

Van màng khí nén inox thường được sử dụng trong các hệ thống tự động, nơi cần kiểm soát dòng chảy một cách chính xác, nhanh chóng và dễ dàng tích hợp với hệ thống điều khiển trung tâm.

Bài viết dưới đây, Inox TK sẽ giúp bạn hiểu sâu về cấu tạo, nguyên lý, tiêu chuẩn kỹ thuật, ứng dụng và những lưu ý quan trọng khi lựa chọn loại van điều khiển khí nén này.

1. Cấu tạo chi tiết của van màng inox vi sinh điều khiển khí nén

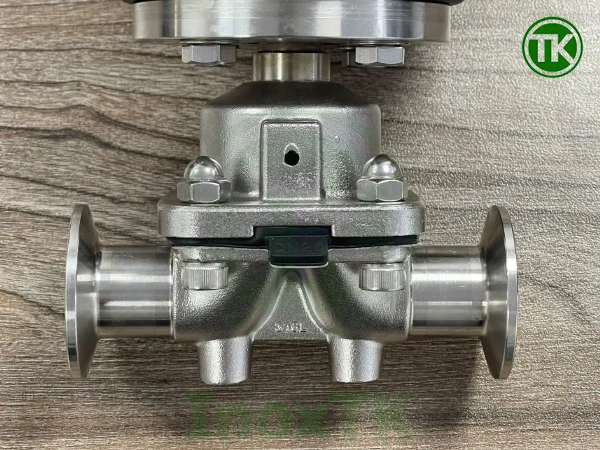

1.1. Thân van inox vi sinh

Phần thân van thường được chế tạo từ inox 304 hoặc inox 316 – loại vật liệu chống ăn mòn cao, bề mặt nhẵn mịn với độ nhám tiêu chuẩn Ra ≤ 0.8 µm hoặc ≤ 0.6 µm tùy yêu cầu hệ thống. Thiết kế không góc chết giúp hạn chế lưu chất tồn đọng, phù hợp yêu cầu vệ sinh nghiêm ngặt.

1.2. Màng van vi sinh

Màng van là bộ phận tiếp xúc trực tiếp với lưu chất, sử dụng vật liệu EPDM và PTFE  kết hợp với nhau (màng kép) hoặc màng chất liệu Silicon (màng đơn).

EPDM có độ đàn hồi cao, chịu được dung dịch CIP; PTFE chống hóa chất mạnh, chịu nhiệt tốt. Màng kép (PTFE/EPDM) kết hợp ưu điểm cả hai, phù hợp môi trường dược phẩm và vi sinh cao cấp.

Silicon là vật liệu an toàn có khả năng chịu nhiệt lên tới 150ºC, thường được sử dụng cho các ứng dụng liên quan đến thực phẩm.

1.3. Bộ truyền động khí nén (pneumatic actuator)

Bộ điều khiển khí nén được lắp trên van màng là loại tác động đơn, bên trong có lò xo luôn giữ cho van ở trạng thái đóng khi không được cấp khí nén. Kiểu tác động đơn mang lại độ an toàn cực kì cao cho hệ thống vì khi sảy ra sự cố khiến khí nén bị ngừng được cấp thì van sẽ tự động được đóng lại làm dòng chảy ngừng hoạt động.

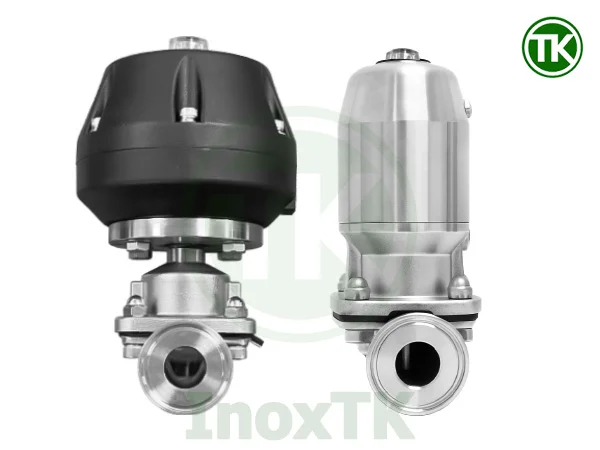

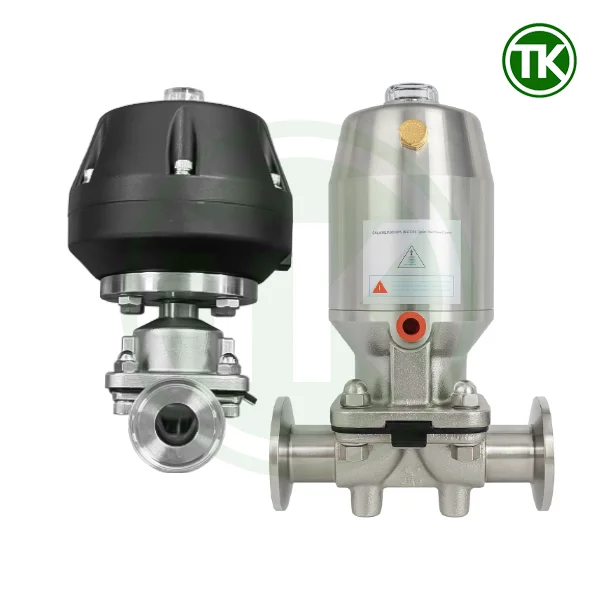

Nếu xét theo chất liệu, có 2 loại bộ điều khiển là loại vỏ inox và loại vỏ nhựa.

1.4. Kết nối Clamp tiêu chuẩn vi sinh

Van màng khí nén inox được thiết kế theo kiểu kết nối clamp inox giúp lắp đặt nhanh chóng và việc tháo ra vệ sinh cũng cực kì đơn giản. Phù hợp cho những hệ thống yêu cầu cao về độ sạch, cần tháo lắp để vệ sinh liên tục.

2. Nguyên lý hoạt động của van màng điều khiển khí nén

Van hoạt động theo nguyên lý: Khi khí nén cấp vào bộ truyền động, lực khí tác động đẩy piston lên trên làm nén lò xo, màng van gắn với trục lúc này cũng được kéo lên tạo khoảng trống cho chất lỏng đi qua. Khi khí ngừng cấp, lò xo lúc này sẽ đẩy piston xuống, màng van cũng được ép chặt làm cho chất lỏng bị chặn lại.

3. Thông số kỹ thuật cơ bản

Thông số kỹ thuật cơ bản của van màng khí nén inox:

• Chất liệu thân: Inox 304 hoặc 316L
• Màng van: EPDM + PTFE
• Bộ điều khiển: Inox 304 hoặc nhựa
• Áp suất khí yêu cầu: 4 – 8 bar
• Áp suất chịu đựng: đến 25 bar
• Nhiệt độ làm việc: 120 ~ 150°C
• Kích thước van: DN10 – DN100
• Tiêu chuẩn bề mặt: Ra ≤ 0.8 µm hoặc ≤ 0.6 µm (đánh bóng cơ hoặc điện phân)
• Kết nối: Clamp (hoặc tùy chọn hàn, ren vi sinh nếu cần)
• Xuất xứ: Trung Quốc

4. Ưu điểm vượt trội của van màng khí nén vi sinh

4.1. Đảm bảo vệ sinh tối đa

Không có điểm chết trong thân van; dòng chảy được đóng hoàn toàn bằng màng dẻo, không để lưu chất rò rỉ hay đọng lại. Vật liệu thân và màng đều đạt chuẩn vi sinh, rất phù hợp với hệ thống CIP/SIP.

4.2. Tự động hóa linh hoạt

Van màng khí nén inox hoạt động tự động hoàn toàn, là kiểu tác động đơn chỉ cần cấp khí để mở và ngắt khí để đóng. Thời gian đóng/mở của van chỉ từ 1-2 giây, rất phù hợp cho những hệ thống yêu cầu điều khiển theo chu kì liên tục.

4.3. Dễ lắp đặt và bảo trì

Nhờ kết nối clamp, kỹ sư có thể tháo van trong vài phút để kiểm tra và vệ sinh. Các bộ phận của van được kết nối với nhau bằng bu lông giúp mở ra để bảo trì hoặc thay thế các bộ phận bên trong dễ dàng.

5. So sánh van màng khí nén inox với các loại van vi sinh khác

Dưới đây là bảng so sánh van màng khí nén inox với một số loại van khí nén inox khác.

6. Ứng dụng trong các ngành công nghiệp thực phẩm, dược phẩm

Van màng khí nén inox nhờ những ưu điểm của mình, nó được ứng dùng rộng rãi trong các ngành công nghiệp yêu cầu kiểm soát lưu lượng chính xác và đảm bảo điều kiện vệ sinh tuyệt đối.

• Ngành thực phẩm – đồ uống: Van màng vi sinh khí nén đóng vai trò thiết yếu trong các dây chuyền xử lí như thanh trùng sữa, chiết rót nước giải khát, bia hoặc vận chuyển nước khoáng.
• Dược phẩm và công nghệ sinh học: Van được lắp đặt tại các thiết bị phản ứng sinh học, bồn phối trộn hoặc hệ thống lên men – nơi yêu cầu độ vô trùng nghiêm ngặt.
• Trong ngành hoá – mỹ phẩm: Van màng khí nén inox được sử dụng để điều tiết các dòng chất lỏng có độ nhớt cao như kem, serum hoặc các dung môi nhạy cảm với oxy.
• Van màng khí nén inox còn xuất hiện nhiều trong các sản xuất chất lỏng y tế, nước cất hoặc dây chuyền sản xuất yêu cầu tự động hoá cao.

7. Lưu ý khi lựa chọn van màng điều khiển khí nén

Để lựa chọn được loại van màng khí nén phù hợp với yêu cầu hệ thông của mình, các bạn cần lưu ý một số điểm sau:

• Xác định kích thước của van: Kích thước của van phải tương ứng với kích thước ống inox vi sinh đang được sử dụng trong hệ thống. Điều này đảm bảo van có thể lắp đặt và hoạt động tốt.
• Lựa chọn chất liệu của van: Nếu van sử dụng cho các chất lỏng không yêu cầu khả năng chịu ăn mòn quá cao thì nên chọn chất liệu inox 304 để tối ưu chi phí. Tuy nhiên, nếu như hệ thống yêu cầu van có khả năng chịu ăn mòn cao thì nên sử dụng loại chất liệu inox 316L.
• Với các hệ thống sản xuất dược phẩm, chất lỏng y tế, nên sử dụng van có màng kép EPDM + Teflon để đảm bảo an toàn vi sinh.
• Lựa chọn nhà cung cấp uy tín cũng là một vấn đề cần lưu tâm. Nhà cung cấp cần phải đưa ra được đầy đủ giấy tờ chứng minh chất lượng và nguồn gốc xuất xứ của van. Ngoài ra phải xem xét thêm các yếu tố về giá thành, chính sách bảo hành, hậu mãi.

8. Mua van màng khí nén inox chất lượng cao tại Inox TK

Khi lựa chọn van màng khí nén inox, điều quan trọng không chỉ nằm ở thông số kỹ thuật phù hợp, mà còn ở sự tin cậy của đơn vị cung cấp. Với kinh nghiệm hơn 10 năm trong ngành vật tư inox vi sinh và công nghiệp, Inox TK tự hào là một trong những đối tác chiến lược được nhiều nhà máy lớn trên toàn quốc tin tưởng.

8.1. Cam kết chất lượng: Hàng nhập khẩu chính hãng, đầy đủ CO-CQ

Tất cả sản phẩm van màng khí nén inox tại Inox TK đều được nhập khẩu trực tiếp từ nhà sản xuất, không qua trung gian. Chúng tôi cam kết cung cấp đầy đủ chứng chỉ xuất xưởng (CO) và chứng chỉ chất lượng (CQ) theo từng mã hàng cụ thể. Điều này không chỉ giúp khách hàng yên tâm về nguồn gốc xuất xứ, mà còn đảm bảo sản phẩm đáp ứng đầy đủ các tiêu chuẩn kiểm định cho các hệ thống khí nén trong ngành công nghiệp.

8.2. Đa dạng lựa chọn

Van màng khí nén inox có đủ các loại: Thân inox 304/316L, màng kép PTFE + EPDM / màng đơn silicon, kết nối clamp/ren rắc co vi sinh, đường kính từ DN15–DN100, đáp ứng đầy đủ yêu cầu từ hệ thống CIP/SIP, hơi nóng, khí sạch đến axit nhẹ.

Ngoài ra, chúng tôi còn cung cấp đầy đủ ống inox vi sinh, phụ kiện kết nối khác như rắc co vi sinh, cút vi sinh, tê vi sinh các loại.

8.3. Được các thương hiệu lớn tin chọn

Uy tín của Inox TK đã được kiểm chứng qua các dự án với các đối tác lớn như: Habeco, Sabeco, Vinamilk, Dược Hoa Linh, IDP, Thế Hệ Mới (Cozy)… Các thương hiệu này đều yêu cầu cực kỳ nghiêm ngặt về chất lượng vật tư – và van màng khí nén inox của chúng tôi đã vượt qua được các vòng đánh giá khắt khe về kỹ thuật lẫn giấy tờ pháp lý.

8.4. Tư vấn kỹ thuật 1:1 – Giao hàng toàn quốc

Với đội ngũ kỹ sư am hiểu sâu về hệ thống vi sinh và công nghiệp, Inox TK sẵn sàng tư vấn chi tiết cho từng ứng dụng cụ thể: chọn vật liệu phù hợp, kết nối tối ưu, cách lắp đặt đúng tiêu chuẩn. Ngoài ra, chúng tôi còn hỗ trợ giao hàng toàn quốc, đảm bảo nhanh chóng – đúng tiến độ – và an toàn trong đóng gói.

Liên hệ ngay để được báo giá và tư vấn kỹ thuật:

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo)

Inox TK – Nơi cung cấp van màng khí nén inox chất lượng, uy tín và dịch vụ kỹ thuật tận tâm.
Hãy để chúng tôi đồng hành cùng bạn trong mọi dự án công nghiệp!

9. Câu hỏi thường gặp (FAQ)

Van màng inox vi sinh có dùng được trong hệ thống hơi nóng không?

Có. Với vật liệu màng kép PTFE + EPDM hoặc màng đơn Silicon, van chịu được nhiệt độ đến 150 °C.

Có thể thay thế màng van không?

Có thể. Màng dễ tháo lắp, thay thế đơn giản không cần tháo hệ thống.

Có những kiểu kết nối nào khác ngoài clamp?

Có thể đặt van theo kết nối hàn, ren rắc co vi sinh hoặc tùy chỉnh.

Van có thể lắp theo chiều ngang không?

Có thể lắp van theo nhiều nhiều khác nhau. Tuy nhiên cần có không gian đủ rộng.

Chu kỳ bảo trì màng van là bao lâu?

Thông thường 6 – 12 tháng kiểm tra hoặc thay thế các bộ phận nếu cần.
