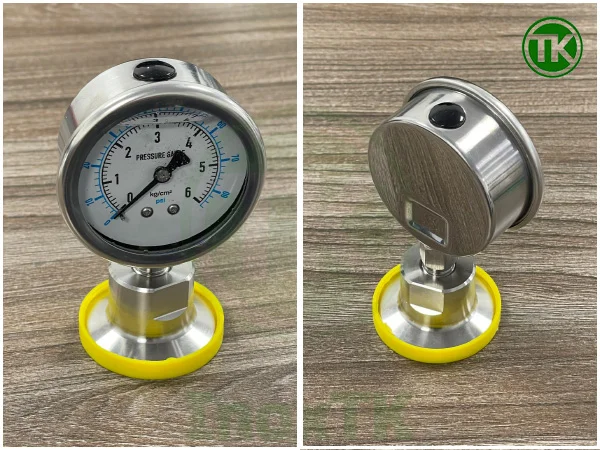

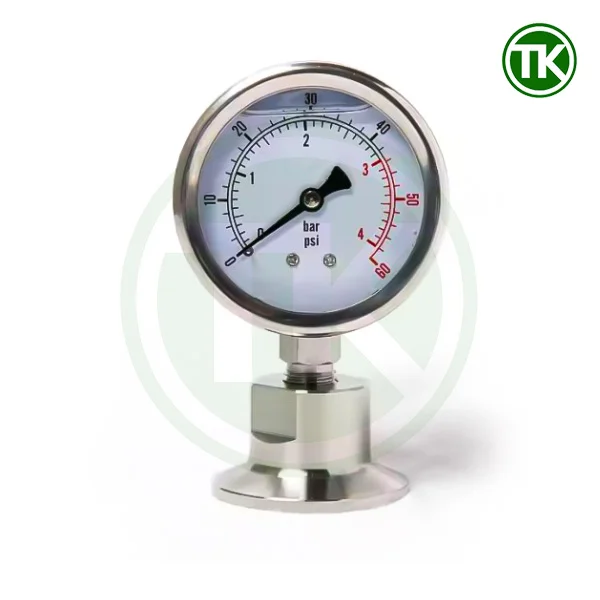

Đồng hồ đo áp suất màng inox nối clamp mặt 50.5

Trong ngành công nghiệp hiện đại, việc đo áp suất một cách chính xác là điều kiện tiên quyết để đảm bảo hiệu suất và an toàn vận hành của hệ thống. Đồng hồ đo áp suất inox ra đời như một giải pháp lý tưởng cho các môi trường hoá chất ăn mòn.

1. Tổng quan về đồng hồ đo áp suất màng inox

Đồng hồ đo áp suất là thiết bị dùng để đo và hiển thị áp lực của chất lỏng hoặc khí trong đường ống hoặc thiết bị công nghiệp. Trong môi trường công nghiệp yêu cầu vệ sinh hoặc ăn mòn cao, dòng sản phẩm đồng hồ áp màng inox 304 316 trở thành lựa chọn lý tưởng nhờ vào độ bền, khả năng chống ăn mòn cũng như độ ổn định cực kì cao.

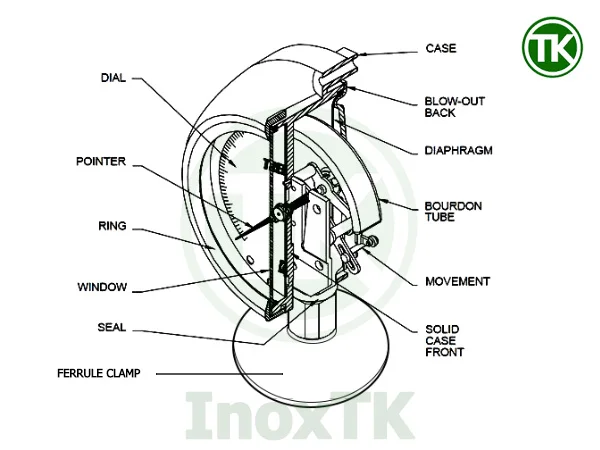

2. Cấu tạo của đồng hồ đo áp suất màng inox

Đồng hồ đo áp suất màng inox có thành phần cấu tạo gồm các thành phần chính sau:

• Thân: Phần thân toàn bộ được làm từ inox 304 hoặc inox 316. Có tác dụng chứa đựng và bảo vệ các bộ phận bên trong.

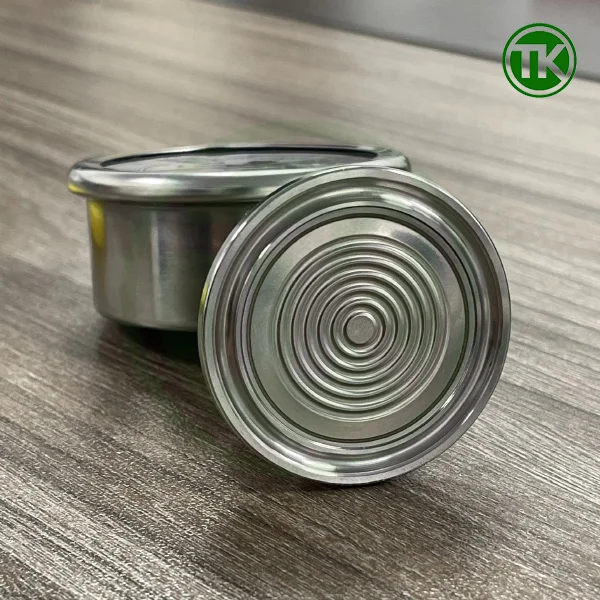

• Màng (diaphragm): Là một lớp màng được làm từ inox 316, được thiết kế siêu mỏng để cảm nhận được những giao động của áp suất dù là nhỏ nhất.

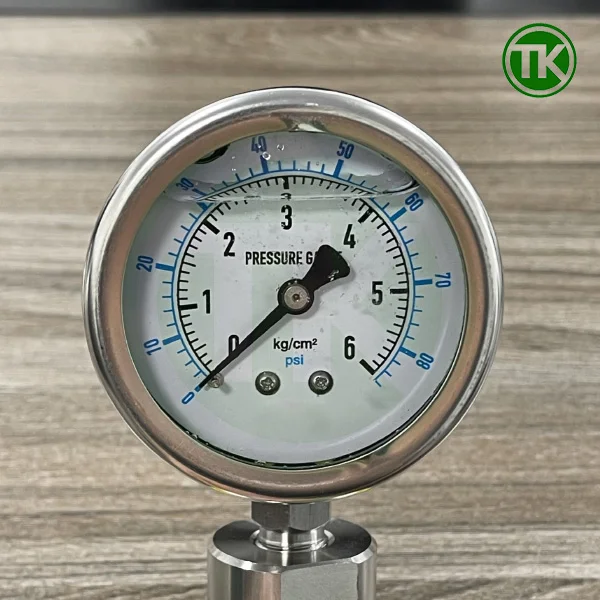

• Đồng hồ hiển thị áp suất: Bộ phận hiển thị áp suất thường là dạng đồng hồ kim, được chia vạch đo theo các đơn vị áp suất là Bar, Mpa, Psi.
• Ống Bourdon: Là bộ phần giúp biến những giao động của áp lực thành chuyển động cơ học cho kim đồng hồ.
• Dịch truyền áp suất: Dầu silicon hoặc glycerin được bơm  đầy khoang giữa màng và trong ống Bourdon để truyền áp suất một cách chính xác.

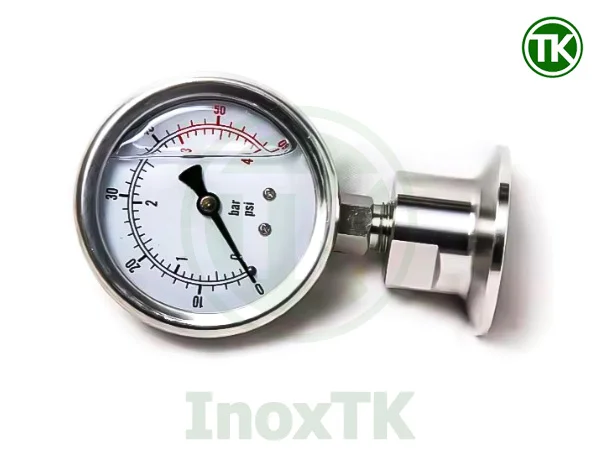

• Chân kết nối: Chân kết nối của đồng hồ áp màng thường được thiết kết để kết nối dạng clamp inox.

3. Thông số kỹ thuật của đồng hồ áp màng

Các loại đồng hồ đo áp suất màng hiện nay thường có những thông số kỹ thuật cơ bản như sau:

• Chất liệu thân: Inox 304, Inox 316
• Chất liệu màng: Inox 316
• Phạm vi áp suất: 0 – 10 bar
• Độ sai lệch: 1.6% đối với mặt 60, 1% đối với mặt 100mm
• Mặt đồng hồ hiển thị: 60mm, 100mm, 150mm
• Nhiệt độ làm việc: Max 120ºC
• Môi trường: Nước, khí nén, dầu, hoá chất

4. Nguyên lý hoạt động

Nguyên lý hoạt động của đồng hồ đo áp suất

Khi môi chất (khí hoặc lỏng) tạo áp suất tác động lên màng inox, màng này sẽ biến dạng nhẹ theo cường độ của áp suất. Độ biến dạng này sẽ được truyền đến ống Bourdon thông qua dung dịch truyền áp suất. Lúc này, ống Bourdon biến dạng và kéo theo hệ thống cơ khí bên trong làm quay kim chỉ trên mặt đồng hồ giúp nó hiển thị áp suất tương ứng.

5. Ưu điểm và nhược điểm

Dưới đây là một số ưu điểm nổi bật cũng như nhược điểm của loại đồng hồ đo áp suất dạng màng inox này giúp bạn hiểu hơn và có thể đưa ra sự lựa chọn phù hợp cho hệ thống của mình.

Ưu điểm của đồng hồ đo áp suất màng

• Khả năng chống ăn mòn tuyệt vời: Với chất liệu thân là inox 304 và inox 316, cùng với phần màng ngăn bằng inox 316 giúp nó phù hợp làm việc trong đa dạng môi trường như nước, khí, hoá chất ăn mòn,…
• Đo được cả các môi chất đặc: Nhờ tiếp nhận áp lực bằng lớp màng mỏng nên nó có thể đo được cho cả các loại chất lỏng có độ đặc cao.
• Chịu áp suất và nhiệt độ tốt: Với chất liệu thép không gỉ giúp nó có khả năng chống chịu áp lực và nhiệt độ cao.
• Chính xác và bền bỉ: Lớp màng rộng, mỏng giúp cảm nhận và truyền tải được những dao động dù là nhỏ nhất của chất lỏng khiên độ chính xác của loại đồng hồ đo áp suất này cực tốt.
• Đạt chuẩn vi sinh: Bề mặt có độ bóng cao với Ra ≤ 0.6μm, kết nối dạng clamp inox dễ dàng tháo lắp và vệ sinh. Do đó, loại đồng hồ áp màng này thường được lắp đặt tại các đường ống vi sinh.

Nhược điểm

• Giá thành cao hơn đồng hồ áp suất thông thường
• Yêu cầu kỹ thuật lắp đặt và bảo trì cao hơn
• Không phù hợp với môi chất có độ rung cao hoặc xung áp mạnh nếu không có thiết bị giảm chấn theo kèm

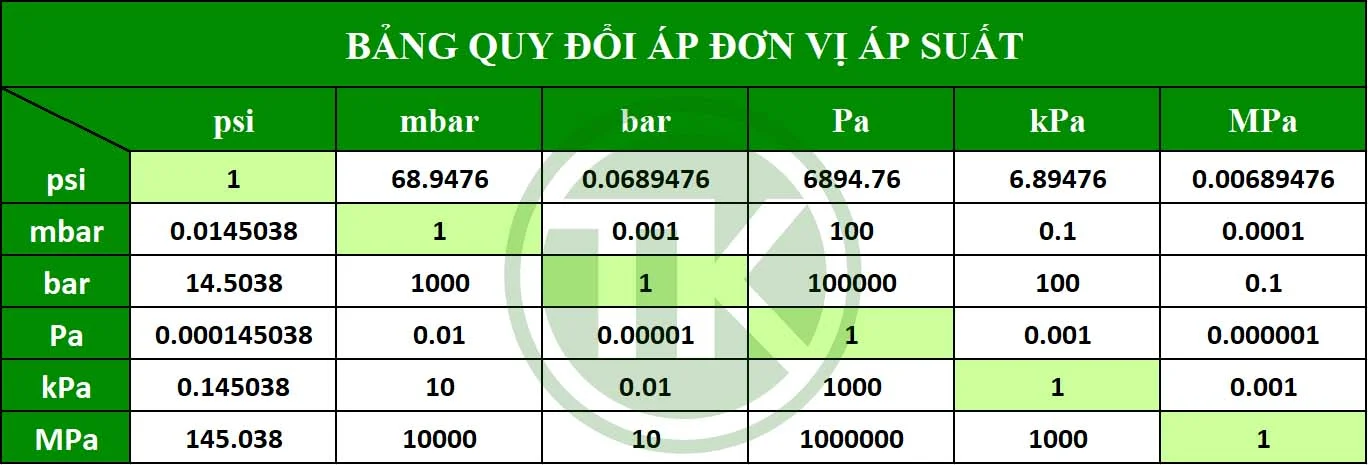

6. Quy đổi đơn vị đo áp suất MPa, bar và psi

Dưới đây là bảng quy đổi các đơn đo áp suất giúp bạn dễ dàng đọc thông số hiển thị trên mặt đồng hồ.

7. Lưu ý khi lựa chọn mua đồng hồ áp suất dạng màng

Khi lựa chọn mua đồng hồ đo áp suất màng inox, bạn cần lưu ý một số vấn đề sau để đảm bảo hiệu suất vận hành cũng như độ an toàn dành cho hệ thống.

• Xác định lưu chất đo: Cần xác định xem lưu chất có ăn mòn không. Nếu ăn mòn cao thì cần lựa chọn đồng hồ chất liệu inox 316, nếu hoá chất ăn mòn nhẹ thì có thể sử dụng inox 304.
• Xác định dải áp hoạt động của hệ thống: Không nên chọn đòng hồ có dải đo quá sát so với áp suất thực tế của hệ thống.
• Kích thước mặt đồng hồ: Lựa chọn mặt đồng hồ 100mm trở lên nếu cần quan sát từ xa

8. Mua đồng hồ áp suất màng inox ở đâu?

Inox TK chuyên cung cấp đồng hồ đo áp suất dạng màng inox 304, 316 với chất lượng cao, giá thành cạnh tranh và đầy đủ chứng chỉ CO, CQ. Sản phẩm đảm bảo phù hợp với các ứng dụng vi sinh, thực phẩm, dược phẩm, hóa chất.

Tất cả các sản phẩm của Inox TK đều được kiểm soát chất lượng một cách nghiêm ngặt trước khi nhập kho với mong muốn mang đến tay khách hàng những sản phẩm có chất lượng tốt, phù hợp với mọi nhu cầu sử dụng của khách hàng.

Để được tư vấn tận tình cũng như nhận báo giá nhanh chóng, hãy liên hệ ngay với chúng tôi theo thông tin dưới đây.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo)

9. Câu hỏi thường gặp

Dưới đây là một số câu hỏi Inox TK thường gặp và giải đáp cho những câu hỏi đó.

Đồng hồ áp suất dạng màng có thể dùng cho môi trường nào?

Được thiết kế cho môi trường ăn mòn, chất lỏng đặc, cần độ sạch cao như thực phẩm, dược phẩm, hóa chất.

Chọn đồng hồ áp suất inox 304 hay 316?

Nếu môi trường có tính ăn mòn cao (hóa chất, muối…), nên chọn inox 316. Nếu không yêu cầu quá cao thì inox 304 là đủ dùng và tiết kiệm hơn.

Đồng hồ áp suất dạng màng có thể sửa chữa không?

Thông thường, đồng hồ đo áp suất dạng màng inox mà bị hỏng thì sẽ không thể sửa chữa. Khi hư hỏng, nên thay mới để đảm bảo độ chính xác và an toàn.
