Ống đúc inox vi sinh – inox 304, inox 316

1. Ống đúc inox vi sinh là gì?

Ống đúc inox vi sinh là loại ống inox có kết cấu liền mạch, không có đường hàn chạy dọc theo thân ống, thường được gọi theo thuật ngữ kỹ thuật là ống seamless. Phần bề mặt trong và ngoài của ống được xử lý nhẵn để phù hợp với các hệ thống yêu cầu vệ sinh cao, hạn chế lưu chất bám lại và thuận tiện cho quá trình làm sạch.

Khác với ống inox vi sinh hàn được tạo từ tấm hoặc cuộn inox rồi hàn kín theo chiều dọc, ống đúc được hình thành từ phôi inox và gia công thành ống liền khối. Nhờ không có mối hàn dọc thân, kết cấu thành ống có độ đồng nhất cao hơn và phù hợp với những tuyến ống yêu cầu độ bền cơ học, khả năng chịu áp hoặc mức độ ổn định cao.

Ống đúc inox vi sinh phổ biến với inox 304 và inox 316L, trong đó inox 304 phù hợp với nhiều hệ thống thực phẩm, nước và sản xuất thông thường, còn inox 316L được sử dụng nhiều hơn trong môi trường có tính ăn mòn cao hoặc yêu cầu vật liệu nghiêm ngặt hơn.

Sản phẩm được ứng dụng trong các hệ thống thực phẩm, đồ uống, dược phẩm, hóa chất, khí nén, hơi và các tuyến ống công nghiệp yêu cầu kết cấu liền mạch. Khi lựa chọn cần căn cứ vào đường kính, độ dày, vật liệu và điều kiện làm việc thực tế của hệ thống.

2. Ống đúc inox vi sinh được sản xuất thế nào? Thông số kỹ thuật của nó ra sao

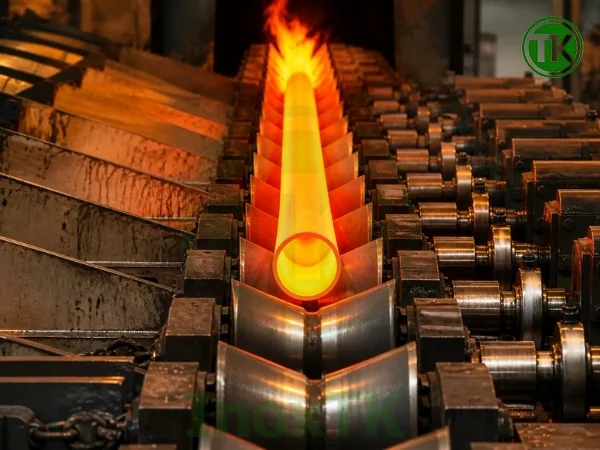

2.1 Ống đúc inox vi sinh được sản xuất như thế nào?

Ống đúc inox vi sinh được tạo ra liền mạch từ phôi nên không có vết hàn nào xuất hiện trên thành ống. Từ một phôi inox tròn và đặc cần phải trải qua nhiều bước để cho ra được một cây ống inox vi sinh hoàn chỉnh. Các công đoạn lần lượt như sau:

Phôi tròn ⇒ Nung nóng ⇒ Đẩy áp để tạo ra hình dạng ban đầu ⇒ Thông ruột ống ⇒ Định hình đường kính ⇒ Nắn thẳng ⇒ Cắt thành từng đoạn dài 6 mét ⇒ kiểm tra chất lượng ⇒ Đánh dấu thông số ⇒ Đóng gói để tránh trầy xước trong quá trình vận chuyển.

2.2. Thông số kỹ thuật

Các thông số cơ bản của ống đúc inox vi sinh gồm:

• Vật liệu: Inox 304, inox 316L
• Kiểu ống: Ống liền mạch, không có đường hàn dọc
• Kích thước: Ø12.7 – Ø101.6
• Độ dày: 1.5 – 2.0 mm
• Chiều dài cây: 6000 mm
• Bề mặt: Ra ≤ 0.8 μm
• Đầu ống: Đầu trơn
• Môi trường sử dụng: Thực phẩm, đồ uống, dược phẩm, hóa chất, khí nén, hơi và các tuyến ống yêu cầu kết cấu liền mạch

3. Kích thước ống đúc inox vi sinh

Kích thước của ống đúc inox vi sinh thường được xác định dựa trên đường kính ngoài, đường kính danh nghĩa và độ dày thành ống. Đây là những thông số có liên quan với nhau nhưng không hoàn toàn giống nhau.

3.1. Đường kính ngoài OD và đường kính danh nghĩa DN

OD – Outside Diameter là đường kính thực tế đo ở phía ngoài của ống, tính từ mép ngoài bên này đến mép ngoài đối diện. Trong thực tế tại Việt Nam, kích thước OD thường được gọi theo phi và ký hiệu bằng Ø, ví dụ Ø25, Ø38, Ø51 hoặc Ø76.

Đối với các loại ống sản xuất theo tiêu chuẩn DIN còn có thể được ký hiệu bằng DN – đường kính danh nghĩa. DN là kích thước quy ước dùng để phân loại đường ống, hoàn toàn không phải đường kính ngoài hoặc đường kính trong đo được của ống.

Vì vậy, khi gặp một quy cách như DN25, DN40 hoặc DN50, cần đối chiếu thêm bảng kích thước của tiêu chuẩn DIN đang sử dụng để biết chính xác OD của ống. Việc chỉ dựa vào DN để chọn phụ kiện có thể gây nhầm lẫn nếu các sản phẩm thuộc những tiêu chuẩn kích thước khác nhau.

3.2. Độ dày thành ống

Độ dày thành ống đúc inox vi sinh thường được ký hiệu là t, thể hiện khoảng cách từ bề mặt ngoài đến bề mặt trong của thành ống. Cùng một đường kính ngoài, ống có thể có nhiều mức độ dày khác nhau tùy theo quy cách sản xuất và yêu cầu sử dụng.

Độ dày ảnh hưởng trực tiếp đến một số đặc điểm của ống:

• Đường kính trong: Thành ống càng dày thì đường kính trong của ống càng nhỏ. Có thể hiểu đơn giản theo công thức ID = OD – 2 × độ dày thành ống.
• Khả năng chịu áp: Với cùng vật liệu và đường kính ngoài, thành ống dày hơn thường có khả năng chịu áp cao hơn.
• Khối lượng ống: Độ dày tăng làm lượng inox trên mỗi mét ống tăng theo, vì vậy trọng lượng và giá thành cũng cao hơn.
• Lưu lượng qua ống: Thành ống dày hơn làm đường kính trong giảm, từ đó tiết diện dòng chảy cũng giảm theo.

3.3. Bảng tra kích thước ống đúc inox vi sinh

4. Vật liệu của ống đúc inox vi sinh

Ống đúc inox vi sinh thường được sản xuất từ thép không gỉ inox 304 và inox 316L. Đây là hai mác inox austenitic được sử dụng phổ biến trong hệ thống đường ống nhờ khả năng chống ăn mòn, bề mặt dễ xử lý nhẵn và phù hợp với nhiều môi trường sản xuất khác nhau.

4.1. Ống đúc inox vi sinh 304

Inox 304 có hàm lượng crom và niken tương đối cao, giúp vật liệu hình thành lớp bảo vệ tự nhiên trên bề mặt và chống ăn mòn tốt trong nhiều điều kiện thông thường. Đây cũng là loại inox có độ bền cơ học tốt, dễ hàn và dễ gia công thành các đoạn ống hoặc cụm đường ống hoàn chỉnh.

Ống đúc inox 304 được sử dụng phổ biến trong các hệ thống nước, thực phẩm, đồ uống, khí nén và nhiều dây chuyền sản xuất không có môi trường ăn mòn mạnh. So với inox 316L, inox 304 có chi phí thấp hơn nên phù hợp với những hệ thống không yêu cầu khả năng chống ăn mòn quá cao.

4.2. Ống đúc inox vi sinh 316L

Inox 316L có bổ sung molypden và hàm lượng carbon thấp, nhờ đó khả năng chống ăn mòn cục bộ và ăn mòn trong môi trường có chloride tốt hơn inox 304. Đây là vật liệu thường được sử dụng khi đường ống tiếp xúc với muối, một số loại hóa chất hoặc làm việc trong môi trường có yêu cầu cao hơn về khả năng chống ăn mòn.

Ký hiệu L trong 316L thể hiện hàm lượng carbon thấp, giúp hạn chế nguy cơ ăn mòn tại vùng ảnh hưởng nhiệt sau quá trình hàn. Đặc điểm này phù hợp với các tuyến ống vi sinh có nhiều vị trí hàn nối trong quá trình lắp đặt.

Ống đúc inox 316L thường có giá thành cao hơn inox 304. Việc lựa chọn giữa hai loại vật liệu cần dựa trên môi trường làm việc và yêu cầu thực tế của hệ thống, thay vì mặc định sử dụng vật liệu có cấp cao hơn cho mọi trường hợp.

5. Đặc điểm của ống đúc inox vi sinh

Điểm khác biệt rõ nhất của ống đúc inox vi sinh nằm ở kết cấu liền mạch trên toàn bộ thân ống. Không có đường hàn dọc giúp sản phẩm có cấu trúc liên tục và phù hợp với những tuyến đường ống cần độ ổn định cao trong quá trình làm việc.

• Không có đường hàn dọc thân: Thành ống liên tục trên toàn bộ chu vi, không xuất hiện vùng mối hàn chạy dọc như trên ống hàn. Đây là đặc điểm cơ bản nhất để phân biệt hai loại ống.
• Bề mặt trong được xử lý nhẵn: Thành trong và ngoài của ống được xử lí bề mặt đạt Ra ≤ 0.8 μm để hạn chế tối đa mảng bám trên thành ống cũng như vệ sinh dễ dàng hơn.
• Độ bền cơ học cao: Kết cấu thành ống liền mạch giúp sản phẩm phù hợp với những tuyến cần độ chắc chắn cao hoặc làm việc trong điều kiện áp suất và nhiệt độ lớn hơn so với các hệ thống thông thường.
• Khả năng chống ăn mòn tốt: Nhờ sử dụng inox 304 hoặc 316L, ống có khả năng làm việc ổn định trong nhiều môi trường khác nhau. Mức độ chống ăn mòn thực tế phụ thuộc vào mác inox và tính chất của lưu chất tiếp xúc.
• Có nhiều đường kính và độ dày: Ống đúc có thể được cung cấp theo nhiều quy cách khác nhau, từ các đường kính nhỏ đến các tuyến ống lớn.

6. Ứng dụng của ống đúc vi sinh inox

Ống đúc inox vi sinh thường được sử dụng tại những vị trí mà ống hàn thông thường khó đáp ứng tốt về áp suất, độ ổn định của thành ống hoặc yêu cầu kết cấu liền mạch. Giá trị của loại ống này thể hiện rõ nhất trong các hệ thống có điều kiện vận hành khắt khe, thay vì những tuyến dẫn thông thường chỉ yêu cầu vệ sinh và chống ăn mòn cơ bản.

Một trong những ứng dụng rõ nhất là đường ống làm việc ở áp suất cao. Do thân ống được tạo liền mạch và không có đường hàn dọc, ống đúc phù hợp với các tuyến khí nén, hơi, chất lỏng áp lực và những vị trí thường xuyên chịu sự thay đổi áp suất. Khả năng chịu áp cụ thể vẫn phụ thuộc vào đường kính, độ dày, vật liệu và nhiệt độ làm việc của từng quy cách ống.

Ống đúc cũng phù hợp với các hệ thống có chu kỳ vận hành thay đổi liên tục, chẳng hạn thường xuyên tăng giảm áp suất hoặc thay đổi nhiệt độ trong quá trình sản xuất và vệ sinh. Kết cấu liền mạch giúp thành ống có tính liên tục trên toàn bộ chu vi, phù hợp với những vị trí cần độ ổn định cơ học cao trong thời gian dài.

Trong dược phẩm, công nghệ sinh học và các hệ thống có yêu cầu độ sạch cao, ống đúc có thể được chỉ định tại những tuyến quan trọng khi thiết kế yêu cầu hạn chế tối đa các vùng có sự thay đổi cấu trúc vật liệu trên thân ống. Tuy nhiên, không phải mọi hệ thống dược phẩm đều bắt buộc sử dụng ống đúc, vì ống hàn vi sinh đạt đúng tiêu chuẩn vẫn được sử dụng rất phổ biến.

Đối với hệ thống hóa chất và môi trường ăn mòn, ống đúc inox 316L thường được sử dụng tại những tuyến vừa yêu cầu khả năng chống ăn mòn vừa cần độ bền cơ học cao. Việc không có đường hàn dọc cũng giúp loại bỏ một vùng kết cấu khác biệt chạy suốt chiều dài thân ống, phù hợp với các tuyến mà thiết kế yêu cầu tính đồng nhất cao.

Ngoài ra, ống đúc còn được sử dụng cho đường ống kết nối trực tiếp với bơm áp lực, thiết bị trao đổi nhiệt, bộ lọc, bồn áp lực và các cụm thiết bị công nghệ. Đây là những vị trí có thể chịu áp suất, rung động hoặc thay đổi nhiệt độ nhiều hơn so với các tuyến dẫn sản phẩm thông thường.

7. So sánh ống đúc và ống hàn inox vi sinh

Ống đúc và ống hàn inox vi sinh đều được sử dụng trong hệ thống thực phẩm, đồ uống, dược phẩm và nhiều ngành công nghiệp khác. Tuy nhiên, hai loại có sự khác biệt rõ về kết cấu thân ống, khả năng chịu áp và phạm vi ứng dụng.

8. Lưu ý khi lựa chọn ống đúc inox vi sinh

Khi lựa chọn ống đúc inox vi sinh, cần xác định đúng một số thông tin cơ bản để tránh nhầm kích thước hoặc sử dụng quy cách không phù hợp với hệ thống.

• Xác định đường kính ống: Cần biết rõ kích thước theo OD hay DN. Nếu hệ thống đang sử dụng phụ kiện vi sinh có sẵn thì nên đối chiếu trực tiếp đường kính ngoài của ống để đảm bảo đồng bộ khi lắp đặt.
• Chọn đúng độ dày: Cùng một đường kính ngoài có thể có nhiều mức độ dày khác nhau. Tuyến làm việc ở áp suất cao hoặc điều kiện vận hành nặng thường cần thành ống dày hơn so với đường dẫn thông thường.
• Lựa chọn vật liệu: Inox 304 phù hợp với nhiều môi trường sản xuất phổ biến. Inox 316L phù hợp hơn khi lưu chất có tính ăn mòn cao, có chloride hoặc hệ thống yêu cầu vật liệu cao hơn.
• Kiểm tra chứng từ vật liệu: Với các nhà máy, dự án hoặc hệ thống dược phẩm, thực phẩm có yêu cầu hồ sơ kỹ thuật, cần xác nhận CO-CQ, mác inox và nguồn gốc của lô ống trước khi đưa vào sử dụng.

Ngoài ra, cần phải tính toán phương án vận chuyển tối ưu dựa trên khối lượng ống đặt hàng. Để làm được điều đó, cần phải tính được tổng trọng lượng của ống là bao nhiêu. Bạn có thể sử dụng công thức sau:

• W: Là khối lượng
• D: Là đường kính
• t: Là độ dày ống

Ví dụ: Ống vi sinh inox 304 : 25.4*1.5
W = 0.02491*1.5*(25.4-1.5) = 0.89 kg/mét

⇒ Trọng lượng của cây ống 25.4*1.5 (dài 6m) = 0.89*6 = 5.36 kg

9. Báo giá ống đúc inox vi sinh

Giá ống đúc inox vi sinh có sự biến đổi rõ ràng theo từng quy cách và từng thời điểm nhập hàng. Các yếu tố ảnh hưởng trực tiếp đến giá gồm:

• Vật liệu inox: Ống inox 316L có giá cao hơn so với inox 304 do thành phần hợp kim và khả năng chống ăn mòn cao hơn.
• Đường kính ống: OD càng lớn thì lượng vật liệu sử dụng trên mỗi mét ống càng nhiều, từ đó giá thành tăng theo.
• Độ dày thành ống: Cùng một OD, ống có thành dày hơn sẽ có khối lượng lớn hơn và giá cao hơn.
• Tiêu chuẩn kích thước: Tại Việt Nam, những ống có kích thước thuộc tiêu chuẩn DIN sẽ có giá thành cao hơn so với những tiêu chuẩn khác vì độ phổ biến của DIN không cao.
• Xuất xứ: Giá có thể khác nhau giữa các nhà phân phối vì nguồn hàng nhập khẩu khác nhau.
• Số lượng đặt hàng: Đơn hàng theo số lượng lớn hoặc theo cả lô thường có mức giá khác với nhu cầu mua lẻ từng cây.
• Biến động giá inox: Giá nguyên liệu inox 304 và đặc biệt là inox 316L có thể thay đổi theo giá niken, molypden và tình hình thị trường nguyên liệu.

9.1 Bảng tham giá tham khảo ống đúc inox vi sinh

10. Địa chỉ cung cấp ống đúc inox vi sinh

Inox TK là đơn vị chuyên sâu về ống, van và phụ kiện inox vi sinh, cung cấp vật tư cho các hệ thống thực phẩm, đồ uống, dược phẩm, mỹ phẩm, hóa chất và nhiều dây chuyền sản xuất công nghiệp.

Một trong những lợi thế của Inox TK là kho hàng đa dạng, với nhiều chủng loại kích thước ống vi sinh, mang đến cho bạn nhiều sự lựa chọn dành cho hệ thống của mình.

Đối với các dự án và nhà máy có yêu cầu hồ sơ kỹ thuật, Inox TK cung cấp đầy đủ CO-CQ và các chứng từ liên quan theo từng lô hàng, giúp thuận tiện cho việc kiểm tra vật liệu, nguồn gốc sản phẩm và hoàn thiện hồ sơ nghiệm thu.

Năng lực cung ứng của Inox TK đã được thể hiện qua quá trình hợp tác và cung cấp vật tư cho nhiều doanh nghiệp lớn như Habeco, Sabeco, Traphaco, Dược Hoa Linh, Sao Thái Dương cùng nhiều nhà máy và đơn vị sản xuất trong các lĩnh vực thực phẩm, đồ uống và dược phẩm.

Ngoài ống đúc inox vi sinh, Inox TK còn cung cấp đồng bộ các vật tư cút, tê, côn thu, clamp inox, rắc co, van bi vi sinh, van bướm vi sinh và nhiều loại phụ kiện inox khác. Điều này giúp việc lựa chọn kích thước và tiêu chuẩn kết nối giữa các thiết bị trong cùng một hệ thống trở nên thuận tiện hơn.

Liên hệ ngay với Inox TK để được tư vấn và nhận báo giá cụ thể đối với sản phẩm ống đúc inox vi sinh cùng các loại phụ kiện đi kèm.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo Ms. Quỳnh Anh)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo Ms. Dung)
• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo Ms. Đông)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo Ms. Bích)

11. Câu hỏi thường gặp về ống đúc inox vi sinh

Ống đúc inox vi sinh chịu được áp suất bao nhiêu bar?
⇒ Không có một mức áp suất cố định cho tất cả các loại ống. Khả năng chịu áp phụ thuộc vào đường kính, độ dày thành ống, vật liệu và nhiệt độ làm việc. Cùng một đường kính, ống càng dày thì khả năng chịu áp thường càng cao.

Bề mặt trong của ống đúc inox vi sinh có được đánh bóng không?
⇒ Có. Bề mặt trong thường được đánh bóng nhẵn để giảm độ nhám, hạn chế bám cặn và thuận tiện hơn khi vệ sinh đường ống.

Nếu cùng kích thước thì ống đúc inox vi sinh nặng hơn ống hàn inox vi sinh phải không?
⇒ Không nhất thiết. Nếu cùng đường kính, cùng độ dày, cùng vật liệu và cùng chiều dài thì khối lượng gần như tương đương. Trong thực tế, ống đúc thường có thành dày hơn nên nhiều quy cách sẽ nặng hơn ống hàn.

Làm thế nào để nhận biết ống inox vi sinh có phải loại đúc không?
⇒ Có thể dùng tay sờ quanh lòng trong của ống. Nếu là ống hàn, tại vị trí đường hàn thường vẫn có cảm giác lồi lõm hoặc một vết hằn nhẹ, dù bề mặt đã được đánh bóng đạt chuẩn. Nếu là ống đúc inox vi sinh, toàn bộ bề mặt trong thường nhẵn đều, không cảm nhận được vết hằn chạy dọc theo thân ống.
