So sánh van cổng ty nổi & ty chìm (OS&Y vs NRS)

Van cổng ty nổi & ty chìm (OS&Y vs NRS) – giải pháp bền bỉ, lắp đặt đơn giản, vận hành ổn định. InoxTK giúp kỹ sư chọn giải pháp tin cậy, tối ưu chi phí

1. Khái niệm và nhận diện nhanh

Van cổng ty nổi & ty chìm là hai loại van phổ biến trong công nghiệp. Trước khi tìm hiểu chi tiết, hãy nắm chắc thuật ngữ và cách nhận diện tại hiện trường để tránh nhầm lẫn và chọn đúng van phù hợp lắp đặt, vận hành và bảo trì.

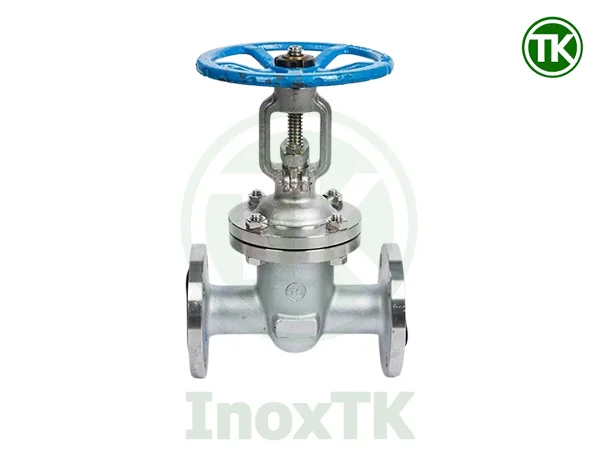

Van cổng ty nổi (OS&Y) là gì?

OS&Y (Outside Screw & Yoke) là van cổng có trục ty tịnh tiến ra vào theo hành trình đóng mở. Khi xoay tay quay, ren làm việc đẩy ty trồi lên hoặc tụt xuống, vì vậy người vận hành chỉ cần nhìn độ trồi của ty để biết trạng thái van. Yoke là gông đỡ cơ cấu truyền động, giúp dẫn hướng và chịu lực cho ty.

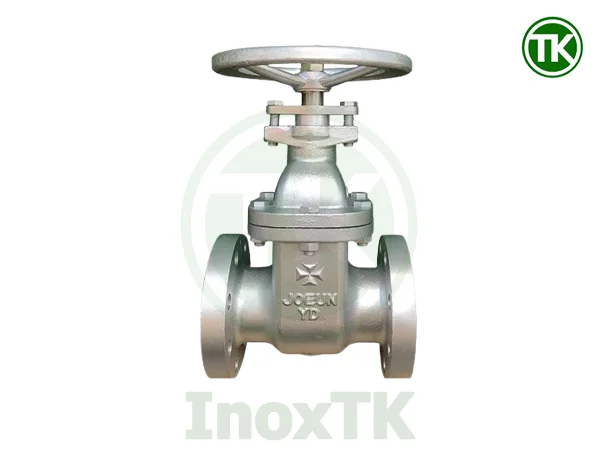

Van cổng ty chìm (NRS) là gì?

NRS (Non-Rising Stem) là loại có trục ty không tịnh tiến theo hành trình. Thay vào đó, chuyển động quay của ty được truyền tới cánh cổng thông qua cơ cấu ren – đai ốc bố trí bên trong nắp. Vì ty “không nổi”, trạng thái mở – đóng không thể suy ra trực quan từ độ trồi của ty mà thường cần thước chỉ thị hoặc đếm vòng.

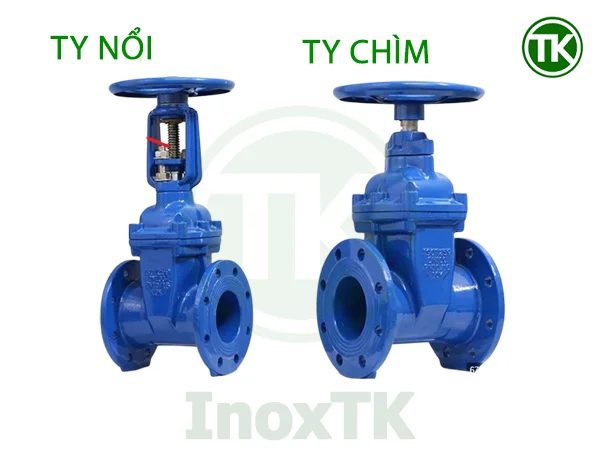

Nhận diện tại hiện trường

• OS&Y: yoke lộ rõ, ty trồi cao khi mở hết, dễ quan sát từ xa.
• NRS: thân – nắp liền lạc, ty không trồi, thường có nắp che hoặc thước chỉ thị, phù hợp tủ van, hố ga, không gian trần thấp.

2. Cấu tạo và nguyên lý hoạt động

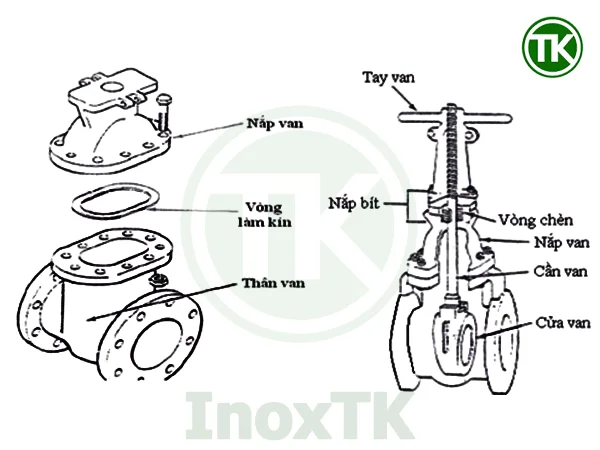

Cấu tạo chung của van cổng

Van cổng gồm thân – nắp chịu áp, cánh cổng (wedge/gate) làm kín trên ghế, trục ty truyền động, yoke hoặc nắp che, cụm làm kín cổ ty (packing), bề mặt làm kín ghế/gate và cơ cấu thao tác tay quay hoặc hộp số. Khi vận hành, cánh cổng dịch chuyển tuyến tính để mở hoàn toàn với tổn thất áp nhỏ hoặc đóng kín.

Khác biệt cấu tạo giữa OS&Y và NRS

OS&Y đặt ren làm việc ngoài, ngay dưới tay quay và trên yoke nên dễ bôi trơn, quan sát và bảo trì. NRS đưa đai ốc truyền động vào trong nắp, ren làm việc được che chắn khỏi bụi bẩn và hơi ẩm. Sự khác biệt vị trí ren và cơ cấu chỉ thị hành trình tạo ra khác biệt về quan sát trạng thái, chống bẩn và yêu cầu chiều cao lắp đặt.

Nguyên lý đóng/mở

Cả hai cùng tạo chuyển động tuyến tính của cánh cổng. OS&Y biến chuyển động quay thành tịnh tiến của ty và cánh cổng, ty trồi ra ngoài khi mở. NRS biến chuyển động quay của ty thành chuyển động tịnh tiến của đai ốc và cánh cổng bên trong, ty hầu như không đổi vị trí tương đối với bên ngoài.

3. Tiêu chuẩn kết nối và kích cỡ

Chọn đúng tiêu chuẩn bích giúp lắp đặt nhanh, đúng tâm và an toàn cơ học trong suốt vòng đời thiết bị.

Kiểu kết nối phổ biến

Van cổng công nghiệp chủ yếu dùng mặt bích vì độ cứng và độ kín ổn định ở DN và PN lớn. Kết nối ren ít gặp ở DN nhỏ, kết nối hàn áp dụng cho một số bối cảnh đặc thù.

Tiêu chuẩn bích tại Việt Nam

Hai tiêu chuẩn mặt bích inox phổ biến là BS và JIS. Ngoài ra, một số dự án áp dụng DIN hoặc ANSI tùy hệ chuẩn thiết kế. Việc đồng nhất chuẩn bích giúp đơn giản hóa lắp đặt và phụ tùng.

Phạm vi DN và PN

OS&Y và NRS đều có dải DN rộng. Với PN, nên tuân thủ rating của nhà sản xuất và lưu ý suy giảm theo nhiệt độ. Ở DN lớn hoặc PN cao, cân nhắc hộp số để giảm lực vận hành.

4. Vật liệu và dải điều kiện làm việc

Vật liệu thân, nắp, cánh cổng, trục và packing quyết định khả năng chống ăn mòn, chịu áp và chịu nhiệt cùng độ bền vận hành.

Vật liệu thân/cửa

Phổ biến gồm thép không gỉ inox 304 hoặc 316, gang cầu và thép carbon. Inox 316 có hàm lượng Mo giúp kháng clorua tốt hơn so với 304 trong môi trường có muối hoặc ăn mòn cao. Gang cầu kinh tế nhưng hạn chế ở ăn mòn. Thép carbon chịu lực tốt nhưng cần bảo vệ bề mặt phù hợp.

Trục, bề mặt làm kín, packing

Trục yêu cầu độ bền, độ cứng và bề mặt tốt để ổn định mô-men. Bề mặt làm kín gate và seat cần xử lý chính xác để đạt độ kín. Packing thường dùng graphite cho nhiệt cao hoặc PTFE cho ứng dụng cần ma sát thấp tùy môi trường.

Dải áp suất – nhiệt độ (P–T)

Luôn đọc biểu đồ P–T theo vật liệu thân và bề mặt làm kín. Nhiệt độ tăng sẽ kéo theo giảm giới hạn áp cho phép. Kích thước lớn và hành trình dài yêu cầu xem xét mô-men và lựa chọn phương án thao tác phù hợp.

5. Bảng so sánh nhanh OS&Y vs NRS (kỹ thuật – vận hành – bảo trì)

Bảng dưới đây tổng hợp ngắn gọn các tiêu chí chính để chốt phương án van cổng phù hợp cho từng bối cảnh công nghiệp

Tiêu chí	OS&Y (Ty nổi)	NRS (Ty chìm)	Gợi ý sử dụng
Chỉ báo trạng thái	Ty trồi lên khi mở, quan sát trực quan	Ty không trồi, cần chỉ thị hành trình	Chọn OS&Y khi cần đọc trạng thái nhanh và an toàn
Không gian lắp đặt	Cần chiều cao cho hành trình ty	Gọn trục đứng, phù hợp tủ van và hố ga	NRS tối ưu cho không gian thấp
Bảo trì ren	Ren ngoài, dễ bôi trơn và kiểm tra	Ren trong, được che chắn khỏi bụi ẩm	OS&Y bảo trì nhanh, NRS ít bẩn hơn
Độ bền và chống bẩn	Dễ bám bụi nếu không che chắn	Ít bẩn nhờ ren nằm trong nắp	NRS phù hợp môi trường ẩm và bụi
Giám sát và an toàn	Quan sát trực tiếp, giảm sai sót	Cần chỉ thị rõ ràng để tránh hiểu nhầm	OS&Y ưu tiên cho tuyến quan trọng
Khả năng chịu va đập	Ty lộ thiên, dễ va quệt	Ty không trồi, tránh va đập	NRS an toàn hơn ở lối đi hẹp
Độ kín và vận hành	Cần hành trình đủ, tránh dừng lửng	Tương tự, tránh cắn mép cánh	Đóng mở dứt điểm để giữ độ kín
Chi phí vòng đời	Dễ bảo trì, giảm lỗi vận hành	Kinh tế về hình học lắp đặt	Chọn theo ưu tiên an toàn hay không gian
Ứng dụng chính	Khu vực cần quan sát trạng thái	Tủ van, hố ga, không gian trần thấp	OS&Y cho khu kỹ thuật mở, NRS cho không gian kín
Tổng kết	Hiển thị trực quan, dễ bảo trì	Gọn, kín, ít bẩn	OS&Y khi ưu tiên giám sát, NRS khi hạn chế không gian

6. Ứng dụng điển hình và khuyến nghị lựa chọn

Khi nên chọn OS&Y (ty nổi)

Khi an toàn vận hành đòi hỏi quan sát trực quan trạng thái, đội vận hành cần “nhìn là biết” van đang ở đâu trên hành trình. Tại các tuyến cần kiểm tra thường xuyên, OS&Y giảm sai sót do hiểu nhầm. Với không gian trần đủ cao và khu vực khô ráo, OS&Y là lựa chọn đáng tin cậy.

Khi nên chọn NRS (ty chìm)

Khi chiều cao hạn chế, tuyến ống đi trong tủ van hoặc hố ga hoặc môi trường nhiều bụi ẩm, NRS có ưu thế. Ren làm việc trong nắp giảm nguy cơ bám bẩn và oxi hóa bề mặt ren. NRS cũng phù hợp tình huống cần hình học gọn để tránh va đập cơ học vào ty.

Lưu ý theo DN/PN và môi chất

• Với DN lớn và PN cao, mô-men tăng, nên cân nhắc sử dụng hộp số để vận hành ổn định.

• Chọn vật liệu thân và ghế phù hợp với môi chất và nhiệt độ trong hệ ống inox công nghiệp.

• Luôn kiểm tra biểu đồ P–T và tuân thủ khuyến cáo về mỡ bôi trơn hoặc packing phù hợp môi trường

7. Lỗi thường gặp và cách phòng ngừa

Lắp lệch tâm bích gây kẹt cánh

Nguyên nhân: Lệch tâm làm cánh cọ sát mạnh, tăng mô-men và mài mòn mép cánh.

Dấu hiệu: Van khó đóng kín hoặc mô-men tăng dần.

Biện pháp phòng ngừa:

• Căn chỉnh đúng tâm bích.
• Siết bu-lông chéo theo bước.

Siết quá lực làm biến dạng bề mặt làm kín

Nguyên nhân: Quá lực có thể bóp méo ghế và cánh cổng, giảm độ kín.

Biện pháp phòng ngừa:

• Sử dụng cờ lê lực theo mô-men khuyến cáo.
• Siết bu-lông theo thứ tự đối xứng.

Bỏ dở hành trình khi vận hành

Nguyên nhân: Để van ở vị trí lửng lâu ngày khiến mép cánh chịu xói mòn.

Hậu quả: Về lâu dài, van giảm độ kín.

Biện pháp phòng ngừa:

• Vận hành van đóng và mở dứt điểm.
• Áp dụng đặc biệt với đường ống có tốc độ dòng cao.

8. FAQ – Câu hỏi thường gặp

Vì sao OS&Y được ưu tiên trong hệ thống cần giám sát trực quan?

Vì OS&Y cho phép đọc trạng thái bằng mắt thường từ xa qua độ trồi của ty. Trong ca trực, điều này rút ngắn thời gian kiểm tra và giảm sai sót so với việc ước lượng số vòng hay tìm thước chỉ thị.

NRS có phù hợp lắp trong hố ga ngập nước? Cần lưu ý gì?

NRS có lợi thế khi ren làm việc nằm trong nắp, được che chắn tốt hơn trước ẩm và bùn. Tuy nhiên vẫn cần nắp che, phớt kín và lịch kiểm tra định kỳ. Ở môi trường ngập nước, đảm bảo vật liệu thân phù hợp và xử lý chống gỉ cho bu-lông và phụ kiện.

Khi nào nên dùng hộp số thay vì tay quay?

Khi DN lớn, PN cao hoặc mô-men vận hành vượt ngưỡng an toàn thao tác tay, hộp số giúp giảm lực, kiểm soát góc quay và cải thiện độ chính xác khi chạm kín. Hộp số cũng hữu ích ở vị trí khó thao tác.

Có thể hoán đổi OS&Y và NRS trên cùng line không? Điều kiện kèm theo?

Có thể nếu tiêu chuẩn bích, chiều dài lắp đặt và không gian cho phép. Hoán đổi từ NRS sang OS&Y cần kiểm tra chiều cao tự do. Ngược lại, hoán đổi từ OS&Y sang NRS cần bổ sung chỉ thị hành trình rõ ràng để không ảnh hưởng quy trình vận hành.
