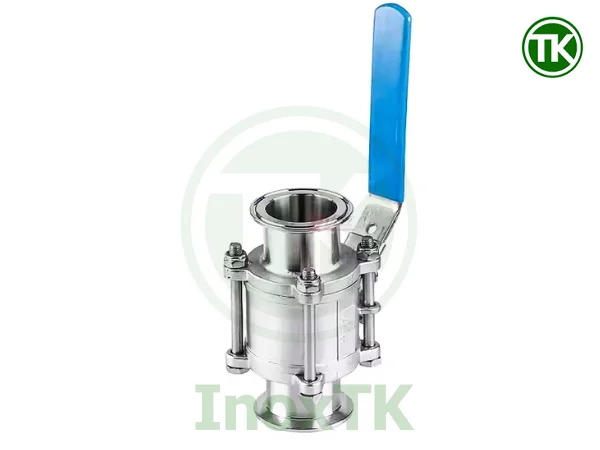

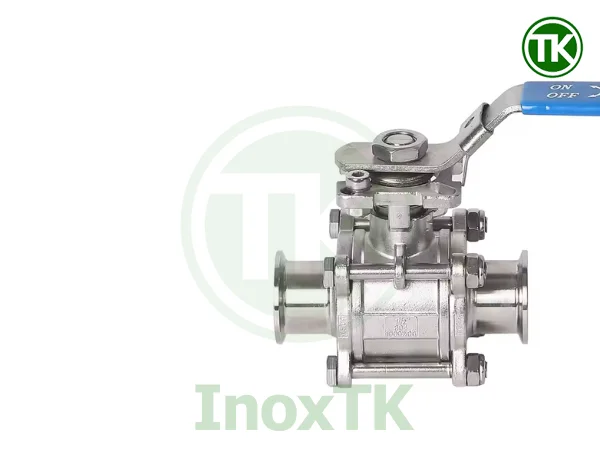

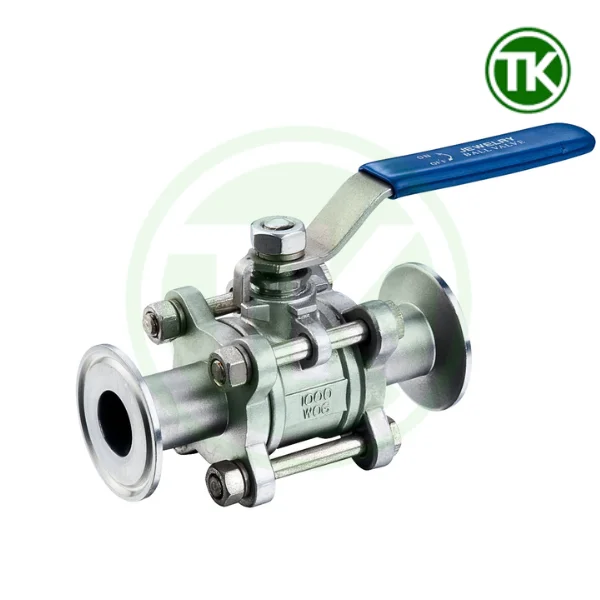

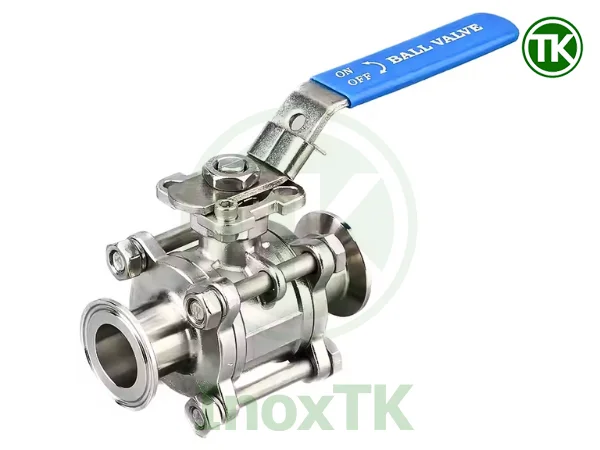

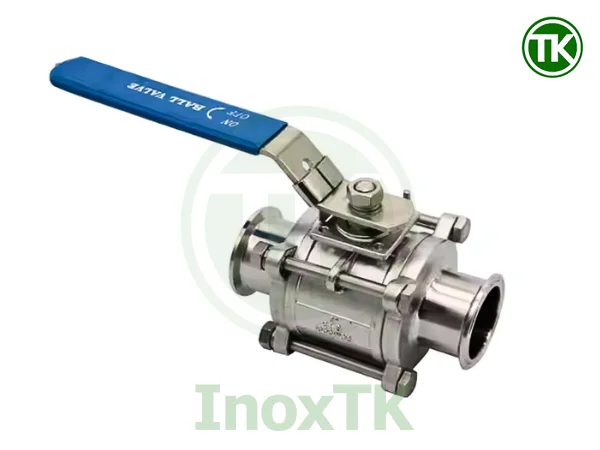

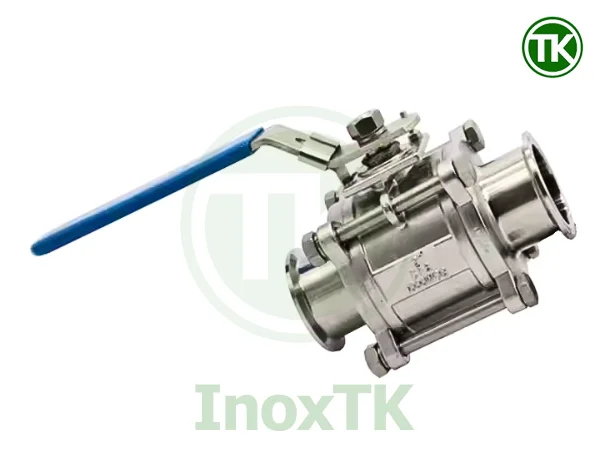

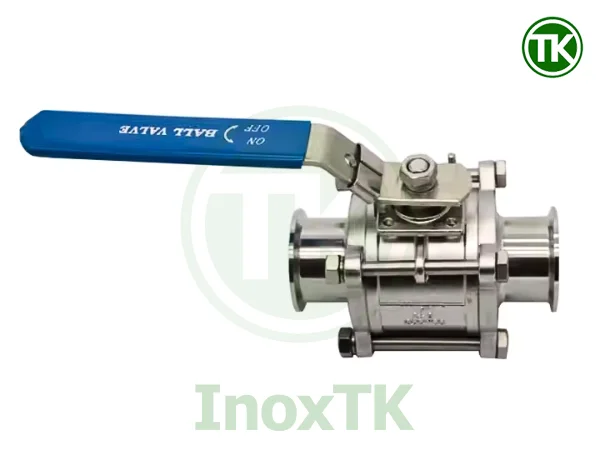

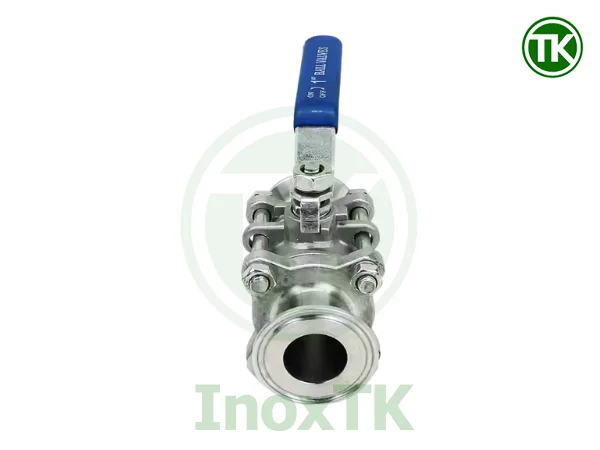

Van bi 3PC nối clamp tay gạt inox

Trong môi trường công nghiệp hiện đại, nơi yêu cầu bảo trì thường xuyên, thay thế linh hoạt và vận hành hiệu quả, thì việc lựa chọn thiết bị van đóng mở phù hợp là yếu tố sống còn. Một trong những giải pháp được ưa chuộng tại nhiều nhà máy chính là van bi 3PC nối clamp tay gạt inox – dòng van tối ưu cho lắp đặt nhanh, vận hành đơn giản và độ bền cao. Cùng Inox TK phân tích kỹ hơn về đặc điểm, cấu tạo và ứng dụng của loại van này trong nội dung dưới đây.

1. Van bi 3PC nối clamp tay gạt inox là gì?

Van bi 3PC nối clamp tay gạt inox là dòng van công nghiệp, có cấu tạo gồm 3 phần thân tách rời, kết nối vào đường ống bằng đầu clamp, và điều khiển thủ công bằng tay gạt. Khác với van bi 3PC nối hàn, loại van này thích hợp cho các hệ thống yêu cầu tháo lắp nhanh chóng như đường nước, hơi, khí nén, hoặc hóa chất nhẹ.

Thiết kế linh hoạt của thân 3PC và đầu nối clamp giúp van dễ bảo trì, giảm thời gian ngừng máy và đặc biệt hiệu quả trong các dây chuyền sản xuất cần vệ sinh định kỳ.

2. Cấu tạo chi tiết của van bi 3PC nối clamp tay gạt inox

Để đánh giá đúng chất lượng và tính ứng dụng của van bi 3PC nối clamp, chúng ta cần đi sâu vào phân tích từng bộ phận cấu tạo. Dưới đây là mô tả chi tiết từng thành phần với vị trí, chức năng, đặc điểm nổi bật và cách nhận dạng thực tế.

2.1. Thân van 3PC

• Vị trí: Gồm 3 phần – một thân giữa chứa bi van và hai đầu kết nối nằm hai bên.
• Chức năng: Là bộ khung chính giữ toàn bộ các bộ phận của van và định hướng lưu chất.
• Đặc điểm nổi bật:
  • Thiết kế modul tách rời, dễ tháo lắp, bảo trì mà không cần tháo rời ống.
  • Chịu lực tốt, thích hợp cho môi trường áp lực trung bình.
• Đặc điểm nhận dạng:
  • Có bu-lông vòng quanh thân, biểu hiện rõ của dạng van 3PC.
  • Hai đầu có rãnh gắn clamp, không có ren như van bi 3PC nối ren.

2.2. Bi van (Ball)

• Vị trí: Nằm trong thân giữa, giữa hai đầu van.
• Chức năng: Quay để cho phép hoặc ngăn dòng lưu chất chảy qua.
• Đặc điểm nổi bật:
  • Bi rỗng, giảm lực cản dòng chảy.
  • Đóng/mở nhanh chỉ bằng 90 độ xoay.
• Đặc điểm nhận dạng:
  • Có lỗ xuyên tâm, trục rãnh kết nối với tay gạt.
  • Làm bằng inox 304 hoặc inox 316.

2.3. Tay gạt

• Vị trí: Nằm phía trên trục van.
• Chức năng: Vận hành bi van bằng thao tác xoay thủ công.
• Đặc điểm nổi bật:
  • Gạt 90° để mở hoặc đóng van.
  • Có thể gắn chốt khóa tránh thao tác ngoài ý muốn.
• Đặc điểm nhận dạng:
  • Tay dài bằng inox hoặc sơn màu đỏ/xanh.
  • Có hướng chỉ thị ON/OFF trên tay gạt hoặc nắp van.



2.4. Đầu nối clamp

• Vị trí: Hai đầu ngoài cùng của van.
• Chức năng: Kết nối van với ống thông qua đai kẹp và gioăng kín.
• Đặc điểm nổi bật:
  • Cho phép tháo lắp nhanh, không cần hàn, không dùng ren.
  • Giảm thời gian ngừng hệ thống khi thay van.
• Đặc điểm nhận dạng:
  • Đầu tròn, không ren, có rãnh đặt gioăng.
  • Gắn clamp dễ nhận biết qua vòng kẹp ngoài.

2.5. Trục van

• Vị trí: Nối giữa tay gạt và bi van, xuyên qua nắp thân van.
• Chức năng: Truyền lực xoay từ tay gạt xuống bi van.
• Đặc điểm nhận dạng: Thanh inox tròn, có rãnh để lắp tay gạt và bi.

2.6. Gioăng làm kín

• Vị trí: Nằm giữa các phần nối của thân và giữa bi với thân van.
• Chức năng: Tạo độ kín tuyệt đối, ngăn rò rỉ lưu chất.
• Đặc điểm nổi bật: Làm từ PTFE (Teflon), chịu nhiệt, kháng hóa chất nhẹ.
• Đặc điểm nhận dạng: Màu trắng, dạng đệm mỏng hình tròn.

3. Ưu điểm nổi bật của van bi 3PC nối clamp tay gạt inox

Không chỉ nổi bật nhờ kết nối clamp tiện lợi, van bi 3PC tay gạt inox còn sở hữu nhiều ưu điểm kỹ thuật giúp thiết bị vận hành ổn định, bền bỉ và dễ tích hợp vào hệ thống công nghiệp hiện đại. Dưới đây là phân tích chi tiết từng ưu điểm:

3.1. Cấu tạo 3PC – bảo trì, vệ sinh cực kỳ dễ dàng

Kết cấu 3PC giúp thân van được chia thành ba phần: phần trung tâm chứa bi van và hai đầu nối clamp. Khi cần bảo trì, kỹ thuật viên chỉ cần tháo bu-lông ở thân van là có thể kiểm tra, vệ sinh hoặc thay thế bi – không phải tháo rời toàn bộ đoạn ống, giúp tiết kiệm rất nhiều thời gian và nhân lực. Đặc biệt trong các nhà máy cần vận hành liên tục, khả năng tháo lắp từng phần như thế này giúp giảm thiểu thời gian ngừng máy.

3.2. Kết nối clamp lắp nhanh, tháo gọn

Thay vì dùng mối nối hàn tốn thời gian, van này dùng clamp – chỉ cần một vòng kẹp inox siết nhanh là đã kết nối xong. Khi cần tháo van ra để thay thế, không mất nhiều thời gian. Đây là ưu điểm cực lớn trong những dây chuyền cần súc rửa định kỳ hoặc thử nghiệm nhiều lần với van.

3.3. Tay gạt vận hành nhanh, chính xác

Van bi 3PC nối clamp sử dụng cơ chế đóng/mở bằng tay gạt xoay 90°, dễ sử dụng kể cả trong không gian hẹp hoặc điều kiện không có nguồn năng lượng phụ. Mỗi lần vận hành đều cho cảm giác rõ ràng, không bị rơ lỏng – giúp người dùng đánh giá ngay trạng thái mở/đóng.

Ngoài ra, tay gạt còn có chốt khóa an toàn, giúp cố định trạng thái van – rất cần thiết trong môi trường rung động như đường ống khí nén hoặc dây chuyền cơ khí.

3.4. Độ kín tuyệt đối, không rò rỉ

Gioăng làm kín sử dụng Teflon (PTFE) – vật liệu có tính trơ hóa học, chịu nhiệt cao và độ bền lâu dài. Khi siết chặt clamp, gioăng sẽ nén đều trên mặt phẳng rãnh, tạo ra độ kín tuyệt đối. Nhờ đó, van rất phù hợp với những hệ thống có yêu cầu tránh rò rỉ như dẫn hóa chất nhẹ hoặc nước nóng.

3.5. Chịu nhiệt, chịu áp tốt

Van có thể hoạt động ổn định ở điều kiện:

• Nhiệt độ làm việc tối đa: ~280°C
• Áp suất tối đa: 63bar

Với các thông số trên, van đáp ứng tốt các ứng dụng phổ thông như hơi nóng áp suất thấp, nước nóng công nghiệp, khí nén và dung môi hữu cơ.

3.6. Tính linh hoạt cao trong nâng cấp tự động hóa

Van có thể chuyển đổi từ tay gạt sang bộ điều khiển khí nén hoặc điện rất dễ dàng nhờ trục chuẩn ISO. Điều này giúp doanh nghiệp tiết kiệm chi phí đầu tư ban đầu, khi cần mới nâng cấp tự động hóa mà không phải thay toàn bộ hệ thống van.

4. Ứng dụng thực tế trong các hệ thống công nghiệp

Nhờ vào thiết kế tháo lắp nhanh và cấu trúc bền bỉ, loại van này được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp.

• Xử lý nước và nước thải: Sử dụng cho đường ống nước sạch, nước tuần hoàn, hệ thống xử lý nước thải nhà máy.
• Hệ thống dẫn khí, hơi nóng: Phù hợp cho khí nén, hơi nóng áp lực thấp – dùng nhiều trong nhà máy.
• Dẫn hóa chất nhẹ, dung môi: Nhờ khả năng chống ăn mòn nhẹ và dễ tháo lắp, van phù hợp với môi trường dẫn dung dịch xút, axit hữu cơ, cồn, dung môi nhẹ.

5. Lưu ý khi lựa chọn van bi 3PC nối clamp tay gạt inox

Để đảm bảo vận hành ổn định, an toàn và kéo dài tuổi thọ thiết bị, khi lựa chọn van bi 3PC nối clamp tay gạt inox cho hệ thống công nghiệp, bạn cần lưu ý các yếu tố kỹ thuật sau:

5.1. Lựa chọn đúng vật liệu thân van: inox 304 hay 316?

• Inox 304: Thích hợp dùng trong môi trường dẫn nước sạch, khí nén, hơi nóng thông thường, không có tính ăn mòn cao.
• Inox 316: Khuyến nghị dùng cho hệ dẫn hóa chất nhẹ, nước muối, dung môi hữu cơ hoặc axit loãng – nhờ có khả năng chống ăn mòn cao hơn nhờ thành phần Molypden (Mo).

5.2. Sử dụng đúng loại gioăng Teflon (PTFE)

Van này chỉ sử dụng gioăng làm kín bằng Teflon (PTFE) – vật liệu có khả năng:

• Chịu được nhiệt độ cao đến 260°C.
• Trơ với nhiều loại hóa chất, có thể chịu được các phản ứng hoá học mạnh trong thời gian dài.
• Không bị lão hóa theo thời gian như cao su

Việc sử dụng đúng gioăng PTFE không chỉ giúp hệ thống vận hành ổn định mà còn ngăn ngừa rò rỉ, kéo dài tuổi thọ van.

5.3. Kiểm tra điều kiện áp suất và nhiệt độ của hệ thống

Trước khi lắp đặt, cần kiểm tra các thông số sau:

• Áp suất làm việc có nằm trong dải cho phép của van?
• Nhiệt độ lưu chất có vượt quá ngưỡng chịu nhiệt của gioăng và thân inox?

Việc chọn sai công suất chịu lực có thể dẫn đến phồng gioăng, rò rỉ hoặc vỡ van khi hoạt động liên tục.

6. Bảng kích thước van vi 3PC nối clamp tay gạt inox

7. Mua van bi 3PC nối clamp tay gạt inox chất lượng tại Inox TK

Là đơn vị chuyên cung cấp vật tư công nghiệp inox, Inox TK mang đến giải pháp toàn diện cho doanh nghiệp đang tìm kiếm dòng van linh hoạt và bền bỉ.

• Hàng nhập khẩu chính hãng, có CO-CQ đầy đủ theo từng sản phẩm.
• Kho hàng lớn, nhiều quy cách và kích thước sẵn có.
• Đội ngũ kỹ thuật tư vấn chuyên sâu, chọn đúng van – đúng công năng.
• Được tin tưởng bởi Habeco, Vinamilk, IDP, Dược Hoa Linh, Cozy…
