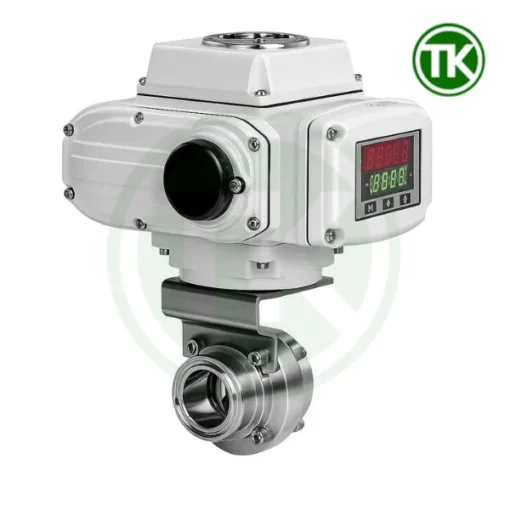

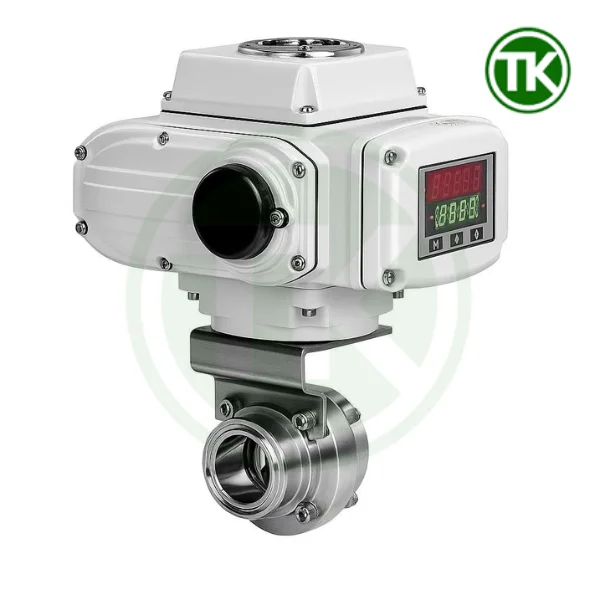

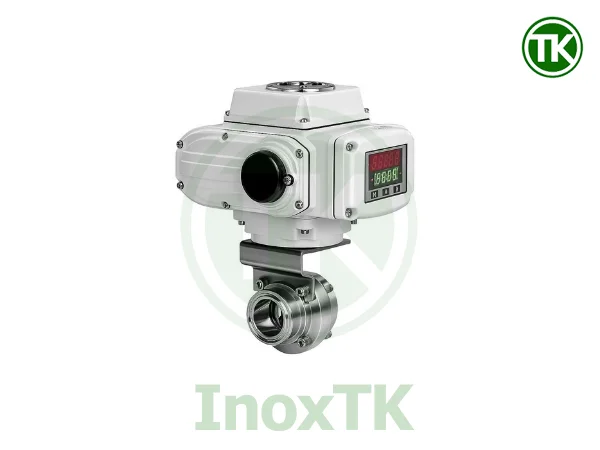

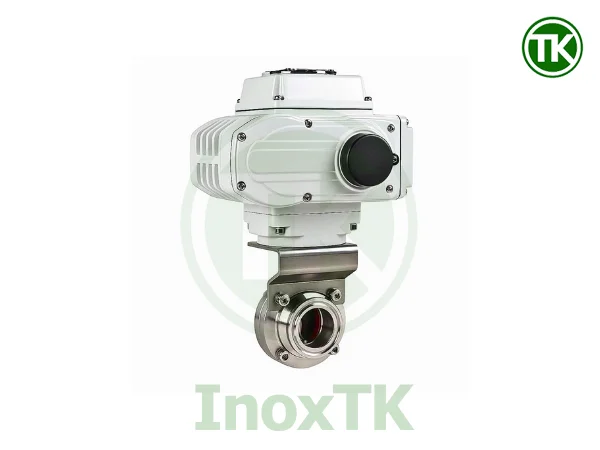

Van bướm điện nối clamp inox vi sinh là gì?
Van bướm điện nối clamp inox vi sinh là thiết bị điều khiển dòng chảy chất lỏng trong đường ống inox vi sinh, hoạt động bằng mô-tơ điện và kết nối kiểu clamp (kẹp nhanh). Loại van này được chế tạo từ inox 304 hoặc 316, đáp ứng tiêu chuẩn vệ sinh nghiêm ngặt trong ngành thực phẩm, đồ uống, dược phẩm và mỹ phẩm.
Khác với van bướm tay rút, van bướm điều khiển điện tự động đóng/mở khi nhận tín hiệu điện, giúp kiểm soát chính xác, giảm công vận hành thủ công.

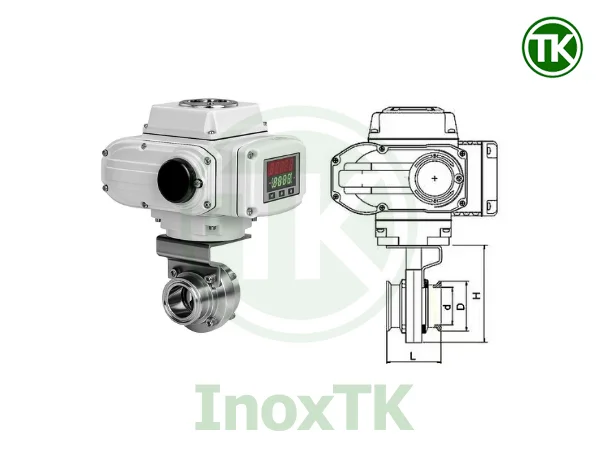

Thông số kỹ thuật của van bướm điện nối clamp inox vi sinh
Dưới đây là chi tiết thông số kỹ thuật của van bướm điện nối clamp inox vi sinh:
- Chất liệu: Inox 304, inox 316
- Kích thước có sẵn: Φ19 – Φ102
- Điện áp: 220V, 24V
- Kiểu kết nối: Clamp
- Kiểu điều khiển: ON/OFF hoặc tuyến tính
- Vật liệu gioăng làm kín: Silicon, EPDM
- Môi trường làm việc: Nước, dầu khí,…..
- Xuất xứ: Trung Quốc

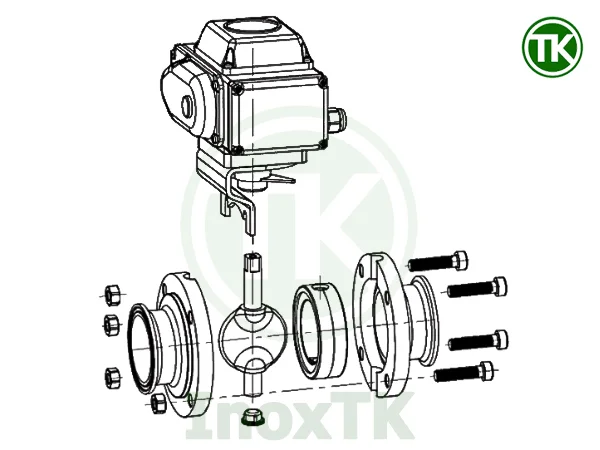

Cấu tạo van bướm điện nối clamp inox vi sinh
Cấu tạo của van bướm điện nối clamp inox vi sinh gồm hai phần chính:
Thân van
CẤU TẠO THÂN VAN | ||
Bộ phận | Đặc điểm nhận diện | Chức năng chính |
Thân van | Là phần ngoài cùng, hình tròn, làm từ inox 304 hoặc inox 316, bề mặt bóng mịn | Bao bọc toàn bộ phần cánh bướm, tạo khung định hình, chịu lực chính của van |
Đĩa cánh bướm | Hình tròn mỏng, gắn trục giữa, xoay được 90° | Đóng/mở dòng lưu chất |
Gioăng làm kín | Mềm, màu nâu hoặc đen (Silicon, EPDM) | Làm kín giữa thân và cánh van, chống rò rỉ tuyệt đối |
Đầu nối | Là bộ phận kết nối trực tiếp với đường ống, có thiết kế dạng mặt ferrule clamp | Kết nối nhanh, tháo lắp dễ dàng, không cần dụng cụ |
Bulong – chốt trục | Các vít, chốt cố định liên kết các phần của van | Giữ chặt kết cấu, đảm bảo truyền động chính xác từ mô-tơ đến cánh van |

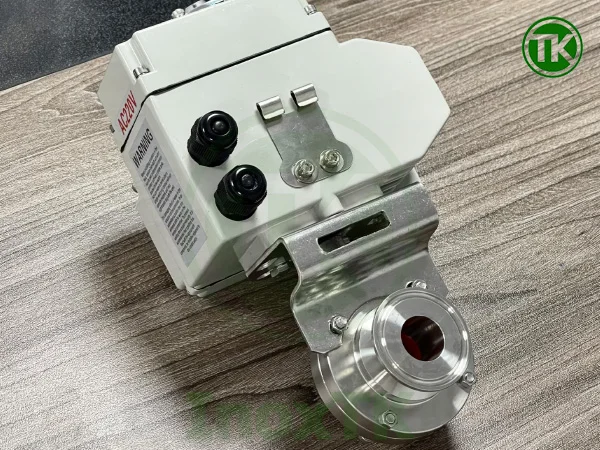

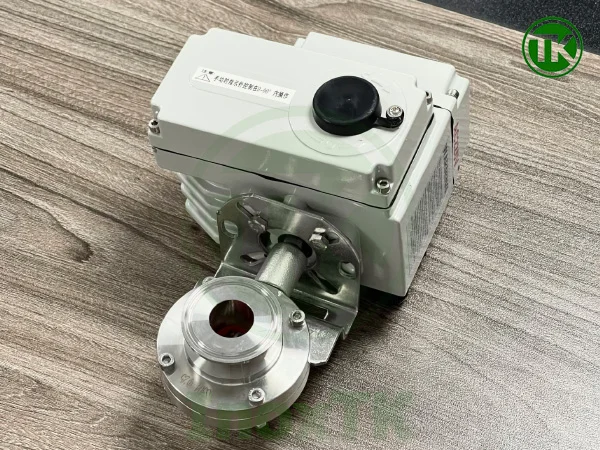

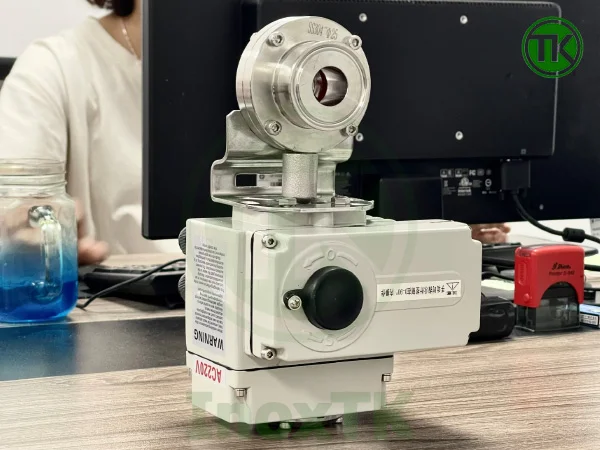

Bộ điều khiển điện
CẤU TẠO BỘ ĐIỀU KHIỂN ĐIỆN | |
Thành phần | Mô tả chức năng |
Vỏ nhôm nguyên khối sơn tĩnh điện | Chống ăn mòn, bảo vệ mô-tơ khỏi độ ẩm, bụi bẩn và va đập cơ học |
Mô-tơ điện | Nhận tín hiệu điện (24V, 220V) để đóng/mở cánh bướm qua trục truyền động |
Hộp hiển thị trạng thái | Tích hợp đèn báo hoặc hiển thị cơ (hình tròn đen) để xác định trạng thái van (ON/OFF) |
Bộ giới hạn hành trình & công tắc hành trình | Giúp van dừng đúng vị trí, tránh quay quá mức gây hư hỏng và báo tín hiệu trạng thái |
Kết nối điện đa dạng | Hỗ trợ tín hiệu điều khiển On/Off, hoặc điều khiển tuyến tính |

Nguyên lý hoạt động của van bướm điện nối clamp inox vi sinh
Van bướm vi sinh điều khiển điện clamp hoạt động dựa trên nguyên tắc truyền động từ mô-tơ điện đến trục xoay để điều khiển đĩa van đóng hoặc mở dòng lưu chất. Quy trình hoạt động cơ bản như sau:
Nhận tín hiệu điều khiển
- Tín hiệu có thể là ON/OFF (bật/tắt) hoặc tuyến tính (điều chỉnh góc mở theo tín hiệu).
- Tùy theo kiểu điều khiển, mô-tơ sẽ quay trục theo một góc nhất định (thường tối đa là 90°).
Truyền động mô-tơ – trục – cánh bướm
- Khi mô-tơ quay, lực mô-men xoắn được truyền qua bộ giảm tốc đến trục trung tâm.
- Trục này kết nối với đĩa cánh bướm, làm đĩa xoay để mở hoặc đóng dòng chảy.

Xác định trạng thái van
- Trên mô-tơ có hộp hiển thị trạng thái giúp người vận hành biết van đang ở trạng thái mở hay đóng.
- Một số mô-tơ còn tích hợp công tắc hành trình để báo tín hiệu trạng thái về hệ thống điều khiển.
Tự động dừng
- Khi van bướm điện nối clamp inox vi sinh quay đến đúng vị trí (đóng hoàn toàn hoặc mở hoàn toàn), bộ giới hạn hành trình sẽ ngắt tín hiệu để mô-tơ dừng lại.
- Điều này giúp tránh quá hành trình, bảo vệ mô-tơ và đĩa van khỏi hư hỏng cơ học.
Cách xác định kiểu điều khiển điện phù hợp: ON/OFF hay tuyến tính
Bạn đang phân vân chọn kiểu điều khiển điện ON/OFF hay tuyến tính cho van? Xem ngay hướng dẫn chọn đúng loại theo nhu cầu – tối ưu hiệu suất, tiết kiệm chi phí và vận hành ổn định cho hệ thống.
Chức năng điều khiển
Tiêu chí | Điều khiển ON/OFF | Điều khiển tuyến tính |
Nguyên lý hoạt động | Van chỉ có hai trạng thái: mở hoàn toàn hoặc đóng hoàn toàn | Van thay đổi góc mở theo tín hiệu điều khiển liên tục |
Ứng dụng phù hợp | Đóng ngắt dòng chảy nhanh, không yêu cầu điều tiết | Điều tiết lưu lượng, áp suất hoặc tỷ lệ phối trộn |
Tính chính xác | Không kiểm soát chính xác lưu lượng | Điều chỉnh chính xác theo mức tín hiệu đầu vào |
Thời gian đáp ứng | Nhanh | Tùy theo độ phân giải tín hiệu và cơ cấu điều chỉnh |
Chi phí đầu tư | Thấp hơn | Cao hơn |

Tín hiểu điều khiển hệ thống
Loại tín hiệu điều khiển | Kiểu điều khiển phù hợp |
Tín hiệu số | ON/OFF |
Tín hiệu analog: 4–20mA, 0–10VDC | Tuyến tính |
Dựa vào yêu cầu kiểm soát dòng chảy
- Nếu chỉ cần đóng mở đơn thuần → Chọn van ON/OFF.
- Nếu cần kiểm soát mức độ dòng chảy, điều chỉnh chính xác lưu lượng đầu ra → Chọn van tuyến tính.

Đặc điểm hệ thống
Đặc điểm hệ thống | Nên chọn kiểu điều khiển |
Hệ thống đơn giản, đóng/mở theo chu kỳ | ON/OFF |
Hệ thống phối trộn, định lượng, điều áp | Tuyến tính |
Không có bộ điều khiển tín hiệu analog | ON/OFF |
Có PLC hoặc DCS xuất tín hiệu 4–20mA | Tuyến tính |
So sánh chi tiết ON/OFF và tuyến tính
Tiêu chí | ON/OFF | Tuyến tính |
Tín hiệu điều khiển | Cấp hoặc ngắt điện | 4–20mA hoặc 0–10V |
Góc mở van | 0° hoặc 90° | 0° đến 90° tùy theo mức tín hiệu |
Khả năng điều tiết | Không có | Có, theo tỷ lệ tín hiệu |
Phản hồi tín hiệu (feedback) | Có | Có tùy chọn tín hiệu phản hồi vị trí |
Giá thành | Thấp hơn | Cao hơn |
Ứng dụng điển hình | Đóng ngắt dòng nước, CIP, hệ thống vệ sinh | Pha chế, điều tiết khí, hệ thống vi sinh yêu cầu điều khiển chính xác |
Cách lựa chọn vật liệu gioăng thích hợp cho từng môi trường
Xác định rõ môi trường sử dụng
Trước khi chọn vật liệu gioăng sử dụng trong van bướm điện nối clamp inox vi sinh, bạn cần trả lời các câu hỏi sau:
- Nhiệt độ làm việc bao nhiêu?
- Có tiếp xúc với hơi nóng, axit, kiềm hay hoá chất không?
- Có yêu cầu chứng nhận vệ sinh như FDA không?

Lựa chọn gioăng phù hợp theo môi trường
Vật liệu gioăng | Đặc điểm nổi bật | Phù hợp với môi trường |
Silicon | Mềm, đàn hồi cao, không mùi, an toàn thực phẩm (FDA) |
|
EPDM | Chống axit nhẹ, kiềm, nước nóng, kháng ozone |
|
Ứng dụng phổ biến của van bướm điện nối clamp inox vi sinh
Van bướm vi sinh clamp điều khiển điện được sử dụng rộng rãi trong các hệ thống yêu cầu đóng/mở tự động và đảm bảo vệ sinh tuyệt đối:
- Ngành thực phẩm – đồ uống: Dùng trong đường ống vận chuyển sữa, bia, nước trái cây, nước giải khát…
- Ngành dược phẩm, mỹ phẩm: Kiểm soát dòng chảy trong hệ thống pha chế, lọc, chiết rót.
- Ngành vi sinh – công nghệ sinh học: Lắp đặt trong bồn phản ứng sinh học, hệ thống lên men, môi trường vô trùng.
- Hệ thống CIP, SIP: Tự động đóng/mở trong chu kỳ súc rửa, tiệt trùng bằng hơi nóng hoặc hóa chất.
- Phòng sạch, dây chuyền đóng gói tự động: Cần đóng ngắt chính xác, không bị nhiễm chéo, van hoạt động ổn định lâu dài.

Mua van bướm điện nối clamp inox vi sinh ở đâu uy tín, có sẵn CO-CQ?
Để đảm bảo mua đúng van bướm inox vi sinh điều khiển điện chất lượng, chính hãng, và có đầy đủ chứng nhận CO-CQ, bạn nên lựa chọn những đơn vị có:
- Kinh nghiệm cung cấp thiết bị ngành vi sinh, thực phẩm, dược phẩm
- Hàng có sẵn tại kho, bảo hành rõ ràng, hỗ trợ kỹ thuật tận tâm
- Chứng nhận đầy đủ:
-
- CO (Certificate of Origin – Chứng nhận xuất xứ)
- CQ (Certificate of Quality – Chứng nhận chất lượng)
INOX TK – Chuyên cung cấp van bướm điện nối clamp inox vi sinh chính hãng, nhập khẩu từ Trung Quốc.
Liên hệ báo giá ngay để được đươc hỗ trợ nhanh chóng:
THÔNG TIN LIÊN HỆ:
- SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo)
- SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo)
