Van bướm vi sinh tay rút clamp Inox 304 – Inox 316

1. Van bướm vi sinh tay rút clamp là gì?

Van bướm vi sinh tay rút clamp inox là một thiết bị điều khiển dòng chảy có cánh van dạng cánh bướm, đóng mở bằng cách gạt phần tay rút qua trái hoặc phải. Thân van được làm từ inox 304 hoặc inox 316. Bề mặt trong và ngoài của van đều được đánh bóng với độ Ra từ 0.4 μm đến 0.8μm, đảm bảo cho các lưu chất đi qua hoàn toàn mà không để lại cặn bẩn bám lại ở thành bề mặt van, qua đó giúp cho van luôn giữ được tình trạng sạch sẽ.

Với kiểu kết nối clamp của mình, van có thể được lắp đặt, tháo gỡ rất dễ dàng và nhanh chóng. Điều này làm tăng độ linh hoạt, đặc biệt tốt cho những hệ thống cần vệ sinh đường ống thường xuyên như trong ngành thực phẩm.

Bộ điều khiển van là dạng tay rút và điều khiển bằng cách gạt qua lại cực kì dễ dàng. Một điểm đáng chú ý là phần bộ điều khiển sẽ có các nấc tương ứng với đóng, mở 1 phần và mở hoàn toàn giúp người vận hành dễ dàng kiểm soát lưu lượng dòng chảy.

Đây là loại van được sử dụng phổ biến, hầu hết tại các hệ thống đường dẫn vi sinh hiện nay. Đặc điểm của loại van này là gì, vận hành như thế nào và cấu tạo của van ra sao? Hãy cùng Inox TK tìm hiểu kĩ hơn qua bài viết này!

2. Cấu tạo của van bướm vi sinh tay rút clamp inox

Van bướm vi sinh tay rút clamp inox có cấu tạo như sau:

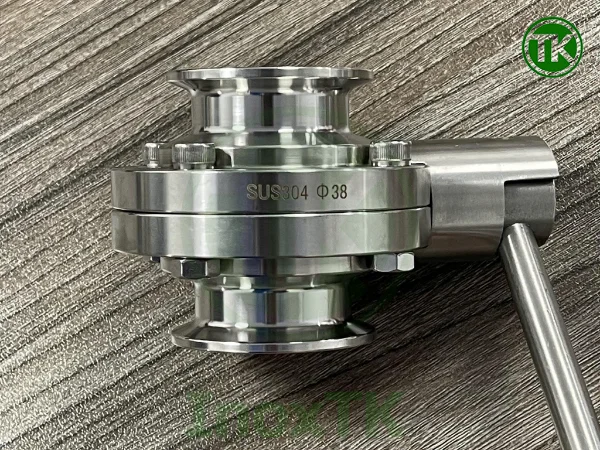

• Thân van: được làm từ loại vật liệu inox 304  hoặc inox 316. Là phần bên ngoài cùng của van.

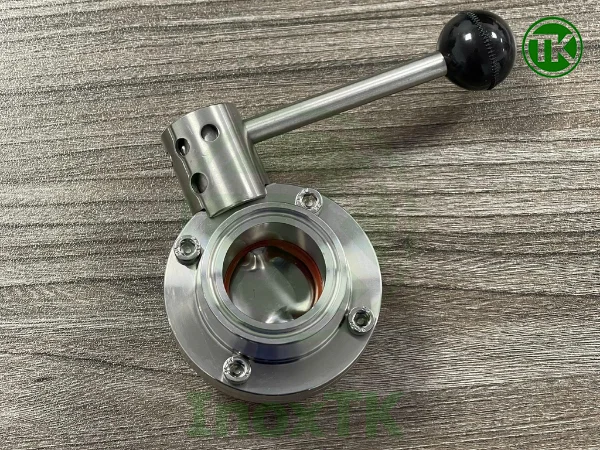

• Tay rút: Giúp người vận hành đóng mở hay điều chỉnh độ mở của van thủ công.
• Trục van: Là trục đứng ở giữa van, có tác dụng kết nối và truyền động lực từ bộ điều khiển xuống cánh van để làm xoay cánh van.

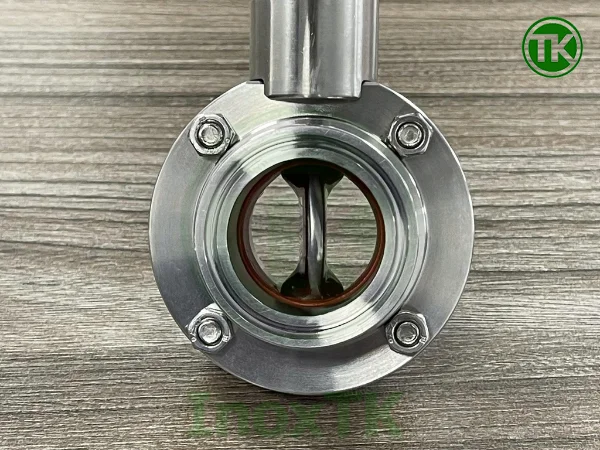

• Cánh van: Có hình tròn, dẹt tương tự như cánh bướm. Có nhiệm vụ đóng/mở và điều tiết lưu lượng dòng chảy.
• Gioăng: Có tác dụng làm kín, ngăn lưu chất rò rỉ ra ngoài. Thường được làm từ vật liệu silicon hoặc EPDM.

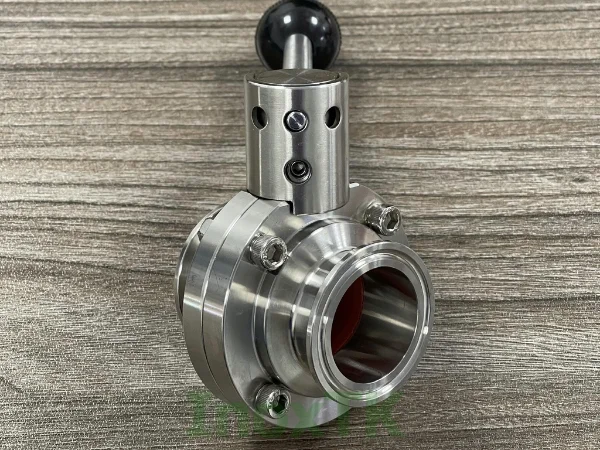

• Đầu kết nối: Là bộ phận kết nối trực tiếp với đường ống, có thiết kế dạng mặt ferrule clamp.

3. Nguyên lí hoạt động của van bướm vi sinh tay rút clamp inox

Van bướm vi sinh tay rút clamp inox hoạt động theo cơ chế đóng, mở hoặc cản trở một phần lối đi của chất lỏng. Người vận hành điều khiển van bằng cách gạt phần tay rút theo chiều từ phải qua trái hoặc ngược lại để đóng hoặc mở van.

• Van đóng khi cánh van xoay ngang 90º so với đường ống, lấp đầy các khoảng trống trong van.
• Van mở khi cánh van xoay dọc theo đường ống, tạo khoảng trống thông giữa 2 bên, chất lỏng sẽ chảy từ bên có áp suất cao hơn sang bên có áp suất thấp hơn.
• Điều tiết lưu lượng của van bằng cách điều khiển để cánh van xoay một góc nhỏ để khoảng trống bên trong van bị thu hẹp đi, cộng với lực cản của cánh van tạo ra sẽ làm lưu lượng dòng chảy nhỏ lại.

4. Thông số kỹ thuật của van bướm vi sinh rút clamp inox

Van bướm vi sinh rút clamp inox là dòng van dùng để đóng mở dòng chảy trong các hệ thống đường ống vi sinh. Sản phẩm sử dụng kiểu kết nối clamp, thao tác bằng tay rút nên lắp đặt nhanh, dễ tháo vệ sinh và phù hợp với nhiều hệ thống nước, dung dịch, hóa chất nhẹ hoặc môi trường yêu cầu độ sạch tương đối cao.

• Tên sản phẩm: Van bướm vi sinh rút clamp inox
• Chất liệu thân van: Inox 304, inox 316
• Chất liệu gioăng: Silicon, EPDM
• Kích thước: SMS Ø19 – Ø219, DIN DN25 – DN200
• Nhiệt độ làm việc: -50ºC – 150ºC
• Áp suất làm việc: 10 bar
• Bộ phận điều khiển: Tay rút
• Kiểu lắp đặt: Clamp
• Môi trường làm việc: Nước, axit loãng, kiềm loãng, dung môi, nước biển khi dùng inox 316
• Xuất xứ: Trung Quốc

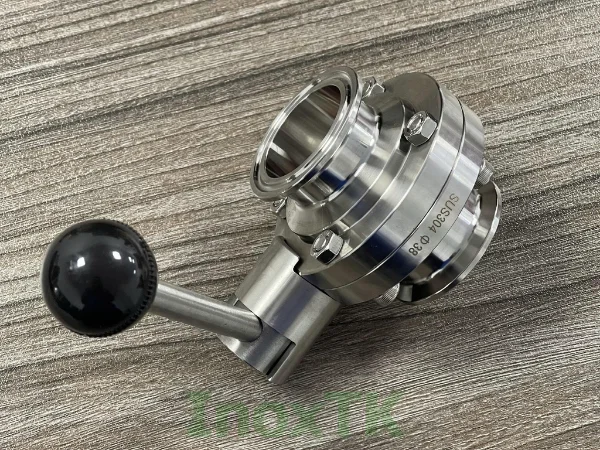

5. Ưu điểm của vật liệu cấu tạo nên van bướm vi sinh tay rút clamp inox

Độ bền, khả năng làm kín và phạm vi sử dụng của van bướm vi sinh tay rút clamp phụ thuộc trực tiếp vào vật liệu cấu tạo. Trong đó, phần thân van bằng inox và gioăng làm kín bằng Silicon hoặc EPDM là hai nhóm vật liệu quan trọng, quyết định khả năng chịu áp lực, chống ăn mòn, chịu nhiệt và mức độ phù hợp với từng loại lưu chất.

5.1. Thép không gỉ – Inox

Nói về thép không gỉ thì không phải ai cũng biết nhưng khi nhắc về inox thì hầu như ai cũng biết đây là một kim loại có độ bền rất cao, có thể nói là hơn hầu hết các kim loại thông thường hiện nay. Vì vậy, các bộ phận của van bướm vi sinh tay rút được làm gần như hoàn toàn bằng inox.

Vậy thì hợp kim inox có những ưu điểm như thế nào?

• Khả năng chịu lực tốt: Inox có độ cứng của sắt, tuy nhiên dẻo dai hơn sắt nên khả năng chịu áp lực của inox là tốt hơn.
• Khả năng chịu nhiệt: Inox có thể chịu được nhiệt độ lên tới hơn 800ºC mà không bị ảnh hưởng hay biến dạng.
• Khả năng chống ăn mòn: Van bướm vi sinh tay rút nối clamp được làm từ 2 loại inox cao cấp là inox 304 hoặc inox 316. Cả 2 loại đều có khả năng chống chịu các hoá chất ăn mòn như axit loãng, kiềm loãng hay các loại dung môi (Inox 316 vượt trội hơn so với inox 304 ở khoản này).

5.2. Gioăng làm kín của van bướm vi sinh tay rút clamp inox được làm từ 2 loại vật liệu là Silicon và EPDM

Gioăng van bướm vi sinh là thành phần quan trọng bậc nhất của van bướm, nó quyết định nhất lượng của van bạn sử dụng như khả năng ngăn chặn chất lỏng và khả năng chịu nhiệt độ cao.

• Gioăng làm bằng silicon có màu nâu đỏ, có thể chống chịu được các axit loãng, kiềm và các dung môi hữu cơ nhẹ. Loại gioăng van bướm silicon này sẽ không dùng được với các hoá chất mạnh như toluene, xylene,…
• Gioăng làm bằng EPDM có màu đen, có khả năng chống chịu với nhiều loại hoá chất có tính ăn mòn cao như axit loãng, kiềm, dung môi phân cực,… Tuy nhiên loại này sẽ không dùng được cho môi trường xăng, dầu, mỡ và các dung môi hydrocacbon.

Khả năng chống chịu nhiệt độ cao của van cũng tương đối ấn tượng. Nhiệt độ van chịu được sẽ tương ứng với nhiệt độ gioăng chịu được.150ºC đối với gioăng SIlicon và 120ºC đối với gioăng EPDM.

6. Ứng dụng của van bướm inox vi sinh tay rút clamp

Van bướm inox vi sinh tay rút clamp được dùng để đóng/mở hoặc điều tiết lưu lượng dòng chảy tại các điểm kết nối trên đường ống vi sinh. Nhờ kết nối clamp tháo lắp nhanh, bề mặt đánh bóng đạt tiêu chuẩn vi sinh và khả năng điều tiết linh hoạt qua tay rút, loại van này được sử dụng rộng rãi trong nhiều ngành sản xuất yêu cầu kiểm soát vệ sinh chặt chẽ.

• Ngành thực phẩm và đồ uống: Van bướm tay rút được dùng để kiểm soát dòng chảy của nước, dịch đường, siro, nước trái cây, nước giải khát và các lưu chất thực phẩm khác trong dây chuyền sản xuất. Tại các điểm phân nhánh, đầu vào bồn phối trộn hoặc đường ống dẫn vào máy chiết rót, van giúp người vận hành kiểm soát lưu lượng nhanh mà không cần công cụ hỗ trợ.
• Ngành bia và nước giải khát: Trong hệ thống dẫn dịch nấu, dịch lên men, dịch lọc và nước CIP, van bướm tay rút thường được lắp tại các điểm cần đóng/mở thường xuyên theo từng mẻ sản xuất. Khả năng tháo lắp nhanh giúp quá trình vệ sinh đường ống định kỳ thuận tiện hơn so với các kiểu kết nối cố định.
• Ngành sữa và chế biến sữa: Dây chuyền tiếp nhận sữa tươi, thanh trùng, đồng hóa và rót hộp đều có các vị trí cần kiểm soát dòng chảy linh hoạt. Van bướm tay rút có bề mặt đánh bóng giúp hạn chế bám cặn sữa, thuận tiện cho quá trình CIP và hỗ trợ duy trì vệ sinh giữa các ca sản xuất.
• Ngành dược phẩm và mỹ phẩm: Tại các tuyến dẫn dung dịch sản xuất, nước tinh khiết, nước RO hoặc dung dịch vệ sinh thiết bị, van bướm tay rút inox 316L thường được ưu tiên nhờ khả năng chống ăn mòn tốt và phù hợp với yêu cầu vệ sinh cao. Kết nối clamp cũng giúp tháo van ra vệ sinh hoặc kiểm tra nhanh mà không ảnh hưởng đến toàn bộ hệ thống.
• Hệ thống CIP và vệ sinh đường ống: Van bướm tay rút thường được lắp tại các điểm phân nhánh trong vòng CIP để điều hướng dung dịch vệ sinh đến từng khu vực cần làm sạch. Tay rút có các nấc giữ giúp người vận hành cố định độ mở van ở mức phù hợp trong suốt quá trình vận hành.

7. Phân biệt giữa van bướm vi sinh tay rút DIN và van bướm vi sinh tay rút SMS

Để phân biệt, người ta thường sẽ dùng kích thước của chúng để nhận biết đâu là van bướm inox vi sinh DIN và đầu là van bướm inox vi sinh SMS.

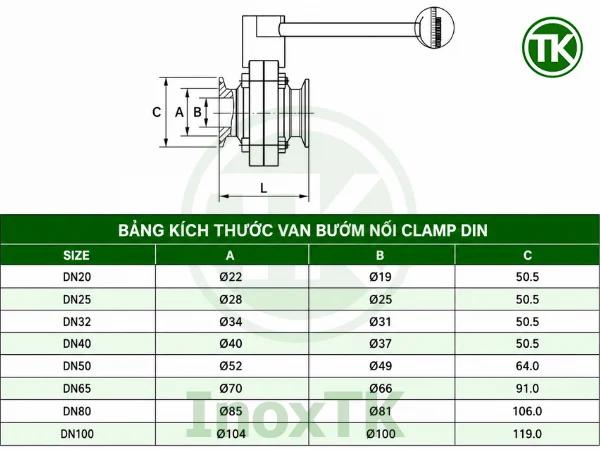

7.1. Van bướm vi sinh tay rút clamp inox DIN

DIN là viết tắt của “Deutsches Institut für Normung.e.V.”, đây là một hệ thống tiêu chuẩn kỹ thuật của Đức và được phát triển bởi Viện Tiêu chuẩn Đức. Tiêu chuẩn này được áp dụng phổ biến và rộng rãi tại các quốc gia tại Châu Âu.

Tại Việt Nam, các hệ thống đường ống lắp đặt theo tiêu chuẩn DIN hầu hết là các nhà máy bia, một thức uống phổ biến ở Đức. Các loại van bướm inox vi sinh DIN thường sẽ được sử dụng để lắp đặt tại những hệ thống này.

Van bướm inox vi sinh hệ DIN có các kích thước từ Φ22, Φ28, Φ34, Φ40, Φ52, Φ70, Φ85, Φ104, Φ129, Φ154, Φ204,…

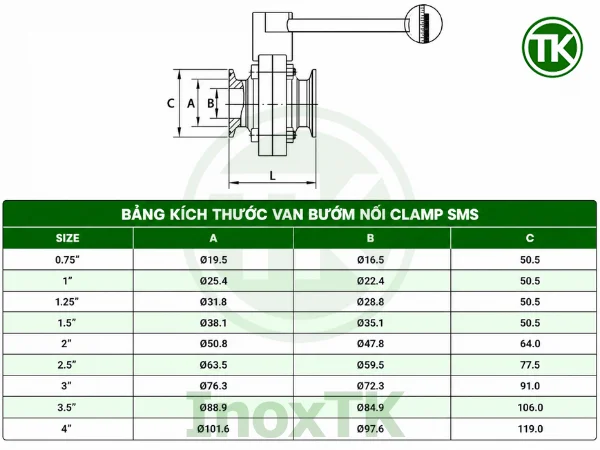

7.2. Van bướm vi sinh tay rút clamp inox SMS

SMS là tiêu chuẩn bắt nguồn từ Pháp, được sử dụng phổ biến tại các nước Đông Á và Đông Nam Á hiện nay. Các sản phẩm inox vi sinh hệ SMS thường có giá thành rẻ hơn DIN do độ phổ biến của các sản phẩm thuộc SMS là vượt trội hơn.

Van bướm inox vi sinh SMS rất phổ biến và được sử dụng rất nhiều tại các hệ thống vô trùng tại Việt Nam. Có các size phổ biến như Φ19, Φ25, Φ32, Φ51, Φ63, Φ76, Φ89, Φ102, Φ114, Φ140 Φ168, Φ219,…

8. Lưu ý khi lựa chọn van bướm vi sinh tay rút clamp inox

Để van lắp vừa với đường ống, đóng mở nhẹ và đảm bảo độ kín trong quá trình sử dụng, khách hàng không nên chỉ lựa chọn theo kích thước danh nghĩa. Cần kiểm tra đồng thời tiêu chuẩn đường ống, vật liệu van, loại gioăng và điều kiện làm việc thực tế của hệ thống.

• Xác định đúng kích thước đường ống: Cần kiểm tra đường kính ngoài của ống và đầu clamp thay vì chỉ dựa vào tên gọi DN hoặc inch. Một số size có cách gọi gần giống nhau nhưng kích thước lắp ghép thực tế có thể khác.
• Kiểm tra hệ tiêu chuẩn SMS hoặc DIN: Van hệ SMS và DIN có kích thước thân ống, đầu clamp và phụ kiện kết nối khác nhau. Chọn sai tiêu chuẩn có thể khiến van không lắp vừa với đường ống hiện có.
• Lựa chọn chất liệu inox phù hợp: Inox 304 đáp ứng tốt các hệ thống nước sạch, thực phẩm và đồ uống thông dụng. Inox 316 hoặc 316L phù hợp hơn với môi trường có tính ăn mòn cao, dược phẩm hoặc dây chuyền yêu cầu vật liệu tốt hơn.
• Chọn đúng vật liệu gioăng: Gioăng Silicone có độ mềm và khả năng chịu nhiệt tốt, trong khi EPDM phù hợp với nước, nước nóng và nhiều dung dịch vệ sinh thông dụng. Cần căn cứ vào lưu chất, nhiệt độ và hóa chất CIP để lựa chọn.
• Xác định mục đích sử dụng: Van bướm tay rút phù hợp với nhu cầu đóng mở nhanh và điều tiết lưu lượng ở mức cơ bản. Nếu hệ thống cần điều khiển chính xác hoặc vận hành tự động, nên cân nhắc van điều khiển khí nén hoặc điện.
• Kiểm tra chất lượng bề mặt và chuyển động của van: Bề mặt tiếp xúc với lưu chất cần nhẵn, không có vết xước sâu hoặc ba via. Tay rút phải thao tác nhẹ, các nấc giữ chắc và đĩa van không bị lệch khi đóng mở.

9. Mua van bướm inox vi sinh ở đâu?

Inox TK là đơn vị chuyên cung cấp các dòng ống inox vi sinh, van inox vi sinh, van inox công nghiệp, mặt bích inox, phụ kiện bồn tank cùng đa dạng phụ kiện inox phục vụ cho hệ thống đường ống và dây chuyền sản xuất trong các nhà máy. Toàn bộ sản phẩm được nhập khẩu trực tiếp từ nhà máy, có đầy đủ chứng nhận CO, CQ về nguồn gốc xuất xứ và chất lượng, giúp khách hàng yên tâm khi lựa chọn và sử dụng.

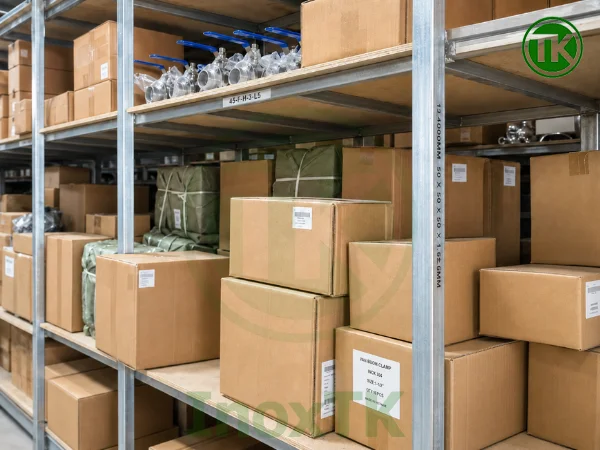

Điểm mạnh nổi bật của Inox TK là nguồn hàng luôn sẵn kho tại Hà Nội, đáp ứng nhanh nhu cầu cung ứng vật tư cho các dự án và công trình trên toàn quốc. Bên cạnh van bướm vi sinh tay rút clamp inox, chúng tôi còn duy trì số lượng lớn các sản phẩm như van bi vi sinh, van một chiều vi sinh, cút clamp, tê clamp, côn thu clamp, bộ clamp, gioăng clamp, ống inox vi sinh và nhiều phụ kiện bồn tank khác. Nhờ đó, khách hàng có thể dễ dàng kiểm tra hàng thực tế, nhận báo giá nhanh và chủ động tiến độ khi cần vật tư gấp.

Các sản phẩm do Inox TK phân phối được sản xuất tại nhà máy đạt chứng nhận BPE của ASME, đáp ứng các tiêu chuẩn khắt khe về chất lượng và độ hoàn thiện. Đây là lựa chọn phù hợp cho nhiều lĩnh vực như thực phẩm, đồ uống, dược phẩm, mỹ phẩm, hóa chất nhẹ, xử lý nước và các hệ thống yêu cầu tiêu chuẩn vi sinh.

Với kinh nghiệm cung cấp thiết bị cho nhiều nhà máy, đơn vị thi công và công trình trên cả nước, từ Hà Nội, Đà Nẵng, TP. Hồ Chí Minh đến nhiều tỉnh thành khác, Inox TK luôn đảm bảo nguồn hàng ổn định, giá thành cạnh tranh và thời gian giao hàng nhanh chóng. Hệ thống kho sẵn có cùng quy trình đóng gói cẩn thận giúp đáp ứng hiệu quả từ các đơn hàng nhỏ lẻ đến những dự án số lượng lớn.

Nếu bạn đang tìm kiếm van bướm vi sinh tay rút clamp inox hoặc các thiết bị inox vi sinh chất lượng cao, hãy liên hệ ngay với Inox TK để được tư vấn kỹ thuật, kiểm tra tồn kho và nhận báo giá trong thời gian sớm nhất. Đội ngũ của chúng tôi sẵn sàng hỗ trợ lựa chọn đúng kích thước van, loại gioăng, kiểu kết nối cũng như các phụ kiện đi kèm phù hợp với từng hệ thống thực tế, giúp tối ưu chi phí và đảm bảo hiệu quả vận hành.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ quaZalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ quaZalo– Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ quaZalo– Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ quaZalo– Ms. Bích)

10. Giá của van bướm vi sinh tay rút clamp inox là bao nhiêu?

Khi chọn mua van bướm vi sinh tay rút clamp inox, giá không chỉ là con số để so sánh giữa các nhà cung cấp. Điều quan trọng hơn là sản phẩm có đúng chất liệu inox, đúng size lắp đặt, gioăng làm kín phù hợp và vận hành ổn định trong hệ thống hay không. Một chiếc van có giá rẻ nhưng sai kích thước, gioăng không phù hợp hoặc độ hoàn thiện kém có thể gây rò rỉ, khó tháo lắp, nhanh hỏng và làm phát sinh thêm chi phí bảo trì.

Vì vậy, khi tham khảo giá van bướm vi sinh tay rút clamp inox, người mua nên xem xét đồng thời cả chất lượng sản phẩm, thông số kỹ thuật, môi trường sử dụng và nhu cầu lắp đặt thực tế. Với các hệ thống nước, thực phẩm, đồ uống, hóa chất nhẹ hoặc đường ống vi sinh cần tháo lắp thường xuyên, việc chọn đúng loại van ngay từ đầu sẽ giúp hệ thống vận hành ổn định, dễ vệ sinh và tiết kiệm chi phí lâu dài.

Dưới đây là bảng giá tham khảo cho dòng van bướm vi sinh nối clamp inox 304 tay rút:

Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo, giá chưa bao gồm VAT và phí vận chuyển. Đơn giá thực tế có thể thay đổi theo từng thời điểm, số lượng đặt hàng, chất liệu gioăng, tình trạng sẵn kho và yêu cầu kỹ thuật của từng hệ thống.

11. FAQ về van bướm vi sinh tay rút clamp inox

Van bướm vi sinh tay rút clamp inox dùng để làm gì?
Van được dùng để đóng, mở hoặc điều tiết lưu lượng ở mức cơ bản trong hệ thống đường ống inox vi sinh. Sản phẩm thường xuất hiện trong dây chuyền thực phẩm, đồ uống, sữa, bia, dược phẩm, mỹ phẩm, nước sạch và hệ thống CIP.

Van bướm vi sinh tay rút clamp có điều tiết lưu lượng được không?
Có. Tay rút thường được thiết kế với nhiều nấc cố định, cho phép người vận hành giữ đĩa van ở các góc mở khác nhau để điều chỉnh lưu lượng tương đối. Tuy nhiên, van phù hợp với điều tiết cơ bản, không thay thế van điều khiển chuyên dụng trong hệ thống cần kiểm soát lưu lượng chính xác.

Kết nối clamp của van có ưu điểm gì?
Kết nối clamp giúp van lắp đặt và tháo rời nhanh, không cần hàn hoặc tiện ren trực tiếp tại vị trí lắp. Khi cần vệ sinh, kiểm tra gioăng hoặc thay thế van, người dùng chỉ cần tháo cùm clamp, nhờ đó tiết kiệm thời gian bảo trì.

Van bướm vi sinh tay rút thường được làm từ loại inox nào?
Van thường được sản xuất từ inox 304 hoặc inox 316/316L. Inox 304 phù hợp với nhiều môi trường thông dụng như nước sạch, thực phẩm và đồ uống. Inox 316/316L có khả năng chống ăn mòn tốt hơn, phù hợp với môi trường có tính ăn mòn cao hơn hoặc yêu cầu vệ sinh nghiêm ngặt.

Gioăng làm kín của van thường sử dụng vật liệu gì?
Gioăng van thường sử dụng Silicone hoặc EPDM. Silicone có độ mềm dẻo và khả năng chịu nhiệt tốt, trong khi EPDM phù hợp với nước, nước nóng, hơi nhẹ và nhiều dung dịch vệ sinh thông dụng. Việc lựa chọn gioăng cần dựa vào lưu chất và nhiệt độ làm việc thực tế.

Van hệ SMS và hệ DIN có lắp thay thế cho nhau được không?
Không nên mặc định thay thế trực tiếp. Dù cùng kích thước danh nghĩa, đường kính ống, đầu clamp và kích thước lắp ghép của hệ SMS và DIN có thể khác nhau. Trước khi mua, cần xác định rõ hệ tiêu chuẩn đang sử dụng để tránh van không khớp với đường ống.

Khi nào nên chọn van bướm tay rút thay vì van bi vi sinh?
Van bướm tay rút phù hợp khi hệ thống cần thiết kế gọn, trọng lượng nhẹ, thao tác nhanh, chi phí hợp lý và điều tiết lưu lượng cơ bản. Van bi vi sinh phù hợp hơn với các vị trí cần đóng mở dứt khoát, độ kín cao và dòng chảy thông thoáng khi mở hoàn toàn.
