Van bướm inox vi sinh – Tay rút, điều khiển điện, khí nén

Van bướm inox vi sinh là một thiết bị đạt tiêu chuẩn vi sinh, có tác dụng kiểm soát dòng chảy của lưu chất có thể chảy được như chất lỏng, chất khí. Nó thường được lắp đặt tại những hệ thống có độ sạch cao, yêu cầu khả năng tách biệt hoàn toàn môi trường bên trong với bên ngoài.

Cái tên van bướm được gọi dựa theo hình dáng của lá van, nhìn kĩ có thể thấy nó gần giống với một cánh bướm mềm mại và uyển chuyển.

Không thể chối bỏ van bướm inox vi sinh là một thiết bị cực kì phổ biến và quan trọng trong hầu hệt mọi hệ thống dẫn truyền vi sinh hiện nay.
Với những đặc điểm nổi bật như:

• Chất lượng sản phẩm tốt: Van được Inox TK nhập khẩu trực tiếp từ nhà máy sản xuất với độ hoàn thiện cao, chất lượng đã được kiểm chứng.
• Giá thành hợp lí: Van bướm inox vi sinh có mức giá tương đối đồng đều dành cho tất cả các size, ngược lại so với van bi inox vi sinh thì giá cả càng về những size to thì van bi sẽ có giá cao vượt trội hơn.
• Tính thẩm mỹ: So với các loại van khác cùng công dụng, van bướm inox vi sinh được cho là nổi trội hơn về mặt thẩm mỹ khi có thiết kế khá gọn gàng, bề mặt sáng bóng cùng những chi tiết góc cạnh giúp van có được cảm giác mạnh mẽ, chính xác đến từng chi tiết một.

Những thông tin vừa rồi chắc hẳn đã giúp bạn hiểu khái quát về van bướm inox vi sinh là như thế nào. Tiếp theo hãy cùng Inox TK tìm hiểu sâu hơn về cấu tạo, thông số kĩ thuật, các phân loại của van bướm inox vi sinh cũng như ưu, nhược điểm của chúng nhé!

Cấu tạo của van bướm inox vi sinh

Về cấu tạo của van bướm inox vi sinh chúng tôi sẽ chia nó ra làm 2 phần chính để tiện cho việc phân loại hơn, bao gồm phần thân van và bộ điều khiển van.

Cấu tạo phần thân van

Thân của van bướm inox vi sinh được ghép lại từ nhiều bộ phận khác nhau, trong đó có:

• Vỏ ngoài: Là phần bao bọc các thành phần khác. Bao gồm 2 mảnh được khoét lỗ và ghép lại với nhau bằng bu lông và đai ốc. Vật liệu của nó có thể là inox 304 hoặc inox 316. Tại phần vỏ ngoài này sẽ có 2 đầu nối với ống, chũng có thể có dạng clamp, dạng ren rắc co hay đơn giản hơn là đoạn hình trụ rỗng nhô ra để hàn vào với ống.
• Phần gioăng: Gioăng van bướm thường được làm từ vật liệu silicon hoặc EPDM, được kẹp lại bởi 2 mảnh vỏ ngoài. Có tác dụng làm kín, ngăn không có lưu chất rò rỉ khi van đóng cũng như làm kín tránh tình trạng lưu chất bị rò ra bên ngoài.
• Lá van: Lá van của van bướm inox vi sinh nằm gói gọn bên trong gioăng làm kín, là một mảnh inox dẹt dạng cánh bướm với trục van nằm ở giữa. Vật liệu của lá van sẽ tương tự như phần vỏ ngoài.
• Trục van: Trục van có tác dụng giữ cho lá van hoạt động quay trên 1 trục cố định, được kéo dài lên phía trên để truyền động lực từ bộ điều khiển xuống lá van.

Bộ điều khiển của van bướm inox vi sinh

Đây là bộ phận đóng vai trò chủ chốt trong việc quyết định van mở hay đóng. Bộ điều khiển của van bướm inox vi sinh rất đa dạng với nhiều phân loại khác nhau, nhưng nhìn chung lại thì chúng được chia ra làm 2 loại chính là:

• Bộ điều khiển thủ công: Là loại bộ điều khiển cần người vận hành dùng lực để thực hiện động tác xoay cần gạt để điều chỉnh góc độ của lá van nằm trong thân.
• Bộ điều khiển tự động: Có thể là chuyển hoá năng lượng từ điện hoặc gió để biến thành động năng làm quay lá van. Những hệ thống sử dụng van có bộ điều khiển tự động này thì nhân viên chỉ cần thao tác trên bàn điều khiển để đóng mở tuỳ ý.

Thông số kĩ thuật của van bướm inox vi sinh

Đây là yếu tố quan trọng, giúp bạn biết được loại van này có phù hợp để sử dụng trong hệ thống của bạn hay không. Ở phần này chúng tôi sẽ đưa ra những thông số chung của các loại van bướm inox vi sinh hiện nay Inox TK đang cung cấp như sau:

• Chất liệu thân: Inox 304 hoặc Inox 316
• Chất liệu gioăng: Silicon hoặc EPDM
• Bộ điều khiển: Tay rút, tay kẹp mỏ vịt, trục điều khiển khí nén, củ khí AT, đầu điện 24V, đầu điện 220V
• Kiểu kết nốt: Clamp, hàn, ren rắc co.
• Kích thước: Đầy đủ theo các hệ vi sinh SMS và DIN
• Áp lực chịu được: Max 25bar
• Nhiệt độ làm việc: Max 200ºC
• Môi trường làm việc: Nước, xăng dầu, hoá chất,…
• Xuất xứ: Trung Quốc

Phân loại van bướm inox vi sinh. Ưu và nhược điểm của từng loại.

Với kinh nghiệm sau hơn 5 năm hoạt động trong ngành cung ứng vật liệu inox, tôi sẽ đưa ra những nhận xét khái quát về từng loại van bướm inox vi sinh để bạn hiểu cũng như đưa ra được sự lựa chọn hợp lí nhất dành cho hệ thống của bạn.

Dưới đây chúng tôi sẽ có 2 mảng phân loại chính của sản phẩm là theo chất liệu và theo bộ điều khiển.

Phân loại theo chất liệu của thân van

Van bướm vi sinh inox 304

Đây là loại van có phần thân van được làm từ chất liệu inox 304 bao gồm vỏ ngoài, lá van và trục van.

Loại van này sử dụng cho những hệ thống dẫn truyền lưu chất không có tính ăn mòn cao do khả năng chống ăn mòn của inox 304 kém hơn inox 316. Tuy nhiên với mức giá rẻ hơn thì đây là loại van được sử dụng phổ biến nhất trên thị trường Việt Nam hiện nay.

Van bướm vi sinh inox 316

Thân của van 316 hoàn toàn được tạo ra từ vật liệu inox 316, có khả năng chịu lực tốt, chịu được nhiệt độ cao hơn inox 304 và đặc biệt loại van bướm vi sinh inox 316 này có khả năng chống ăn mòn từ hoá chất cực kì tốt, phù hợp làm việc trong những môi trường hoá chất có độ ăn mòn cao hay những môi trường clorua.

Với những ưu điểm trên, giá của van bướm vi sinh inox 316 tương đối cao, thường chỉ được sử dụng cho các hệ thống có yêu cầu về mặt kĩ thuật đặc biệt.

Phân loại theo bộ điều khiển

Bộ điều khiển là bộ phần quan trong trong mọi loại van, nó đóng vai trò chủ chốt trong việc thực hiện hoạt động đóng hoặc mở van, bao gồm 5 phân loại chủ yếu sau.

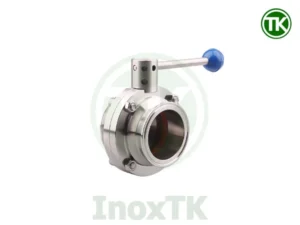

Van bướm inox vi sinh tay rút

Là dạng van phổ biến nhất trong những dòng van bướm inox vi sinh, sử dụng bộ điều khiển có dạng tay nắm, cần rút ra để có thể điều chỉnh van qua lại. Loại van này thường có 3 đến 4 mốc cố định để điều chỉnh góc độ mở của cánh van.

Đặc điểm của loại van tay rút này là khá nhỏ gọn, có thể dễ dàng lắp đặt và sử dụng.

Xem thêm: Van bướm vi sinh tay rút inox 304, inox 316

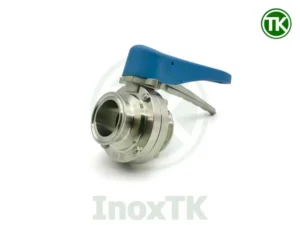

Van bướm inox vi sinh tay kẹp

Van bướm inox vi sinh tay kẹp hay còn được gọi với cái tên là van bướm mỏ vịt inox vi sinh, là một loại van có bộ điều khiển dạng gần giống như một chiếc mỏ vịt. Khi thực hiện hoạt động gạt qua lại để đóng mở van cần bóp để kẹp chiếc mỏ vịt lại. Có thể điều chỉnh góc độ mở của cánh van một cách chính xác nhờ đĩa định vị có dạng bánh răng với nhiều nấc định vị.

Tuy nhiên do giá thành của van tay kẹp hơi cao hơn một chút so với van tay rút nên nó chỉ được sử dụng cho những hệ thống có đặc thù cần phải điều chỉnh lưu lượng ở mức chình xác nhất có thể.

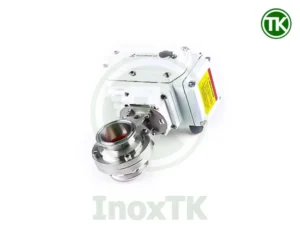

Van bướm inox vi sinh điều khiển điện

Loại van này hoạt động hoàn toàn tự động nhờ bộ điều khiển là mô tơ điện được lắp phía trên thân van, thường là loại sử dụng điện 220V, nhưng cũng có thể sử dụng loại mô tơ 24V. Van có thể đóng mở ON/OFF hoặc đóng mở tuyến tính theo góc đã được cài đặt trước.

Ưu điểm của loại van này là đóng mở cực kì nhanh chóng, không cần quá nhiều công nhân để vận hành cho toàn bộ hệ thống. Tuy nhiên việc lắp đặt van cũng như sử dụng thường đòi hỏi những người có kĩ thuật để đảm bảo van hoạt động tốt. Giá thành của van sử dụng điện khá cao so với những loại van bướm inox vi sinh tự động khác nhưng bù lại sự tiện dụng của van là không thể bàn cãi.

Tìm hiểu thêm: Van bướm inox vi sinh điều khiển điện

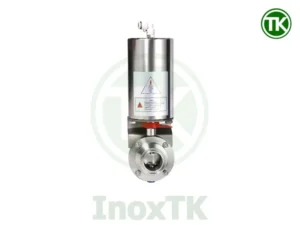

Van bướm vi sinh điều khiển khí nén inox dạng trục

Van sử dụng bộ điều khiển dạng trục thẳng đứng được kết nối với hệ thống khí nén để đóng mở van tự động. Loại van này là van tác động đơn, tức là chỉ cần cấp khí vào bộ điều khiển một lần duy nhất để đóng hoặc mở van, hoạt động ngược lại được thực hiện bởi lò xo khi khí nén đi vào bộ điều khiển bị ngắt.

Đây là dạng van điều khiển tự động được sử dụng khá nhiều hiện nay, nhờ tính tiện lợi, lắp đặt và sử dụng tương đối dễ dàng. Giá thành của loại van này ở mức trung bình, phù hợp với nhiều hệ thống từ lớn đến bé.

Bạn có thể tìm hiểu thêm thông qua bài viết: Van bướm vi sinh điều khiển khí nén inox

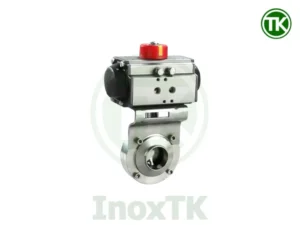

Van bướm inox vi sinh điều khiển khí nén lắp củ AT

Van bướm inox vi sinh khí nén AT sử dụng bộ điều khiển là củ khí AT, hoạt động đóng mở tự động bằng việc cấp khí nén vào 1 lần để mở và cấp khí một lần nữa để đóng lại.

Ưu điểm của van là giá thành tương đối rẻ, tuy nhiên việc kết nối van tương đối phức tạp. Đây cũng là một sự lựa chọn ngon bổ rẻ dành cho các hệ thông vừa và nhỏ.

Vậy khi lựa chọn mua van bướm inox vi sinh, bạn cần lưu ý điều gì?

Hiện nay trên thi trường có rất nhiều các loại van trôi nổi, không rõ nguồn gốc xuất xứ và chất lượng của những loại van như vậy sẽ không chắc chắn được là có đảm bảo đầy đủ yêu cầu kĩ thuật của một hệ thống vi sinh hay không.

Vậy nên, Inox TK sẽ mách bạn một vài điểm khi lựa chọn mua hàng bạn cần phải lưu ý như sau:

• Van cần phải được chứng minh nguồn gốc xuất xứ rõ ràng.
• Những giấy tờ liên quan đến chất lượng sản phẩm cũng là điều cần phải được lưu ý.
• Nên kiểm tra lại độ hoàn thiện của van như bề mặt có đủ bóng hay không, các chi tiết có bị lỗi không,… để phản hồi kịp thời đến nhà cung cấp.
• Cần thống nhất vấn đề thanh toán và vận chuyển ngay từ đầu để tránh những sai sót không đáng có.

Báo giá van bướm inox vi sinh

Inox TK là đơn vị chuyên cung cấp các sản phẩm ống inox vi sinh, phụ kiện ống inox vi sinh, van inox vi sinh, nắp bồn tank cùng những sản phẩm inox công nghiệp khác. Với tiêu chí mang đến cho khách hàng những sản phẩm và dịch vụ chăm sóc tư vấn tốt nhất, bạn hãy yên tâm đến với chúng tôi, hãy nêu vấn đề và chúng tôi sẽ giải đáp thắc mắc cho bạn một cách chi tiết nhất.

Van bướm inox vi sinh hiện nay đang được phân phối với mức giá chỉ từ 388.000đ đối với những loại van đóng mở thủ công và từ 1.135.000đ đối với van tự động. Giá cả của mỗi loại và mỗi size đều khác nhau, cùng với sự ảnh hưởng từ thị trường nên giá của van sẽ tăng giảm tuỳ theo từng thời điểm nhất định. Vậy nên mức giá ở trên chỉ mang tính chất tham khảo.
