Van kim inox ren NPT – BSP

Van kim inox là lựa chọn đáng tin cậy khi cần điều tiết lưu lượng thật tinh trên các nhánh ống nhỏ. Cấu tạo mũi kim – seat làm kín cho phép vặn từng chút rất mượt, hạn chế sốc áp và bảo vệ thiết bị đo. Thực tế phổ biến hai dòng: J13W-160P tay vặn cho hệ áp trung bình ~PN16 và van kim tay chữ T dạng block cho áp cao 3000 psi.

1) Van kim inox là gì? Khác gì với van cầu/van bi?

Để chọn đúng van kim inox, trước hết cần hiểu nó sinh ra để điều tiết vi lượng êm ái, khác hẳn triết lý “đóng/mở nhanh” của van bi và khác mức độ tinh chỉnh của van cầu.

Van kim điều tiết bằng mũi kim hình côn chui vào ghế làm kín, mỗi phần tư vòng vặn chỉ thay đổi khe hở rất nhỏ → lưu lượng tăng/giảm mượt và dễ căn.

• So với van hơi inox: Van kim tinh chỉnh mịn hơn ở dải rất nhỏ, đổi lại tụt áp lớn hơn khi mở ngang nhau.
• So với van bi mini: Van bi tối ưu on/off nhanh; van kim tối ưu vặn từ tốn để bảo vệ đồng hồ đo, xả khí/xả đáy, bypass nhỏ.

2) Phân loại van kim inox theo nhu cầu thực tế

Khi đứng trước kệ hàng, hãy chia theo áp suất làm việc và kiểu tay vận hành để ra quyết định nhanh, đúng cấu hình cho van kim inox.

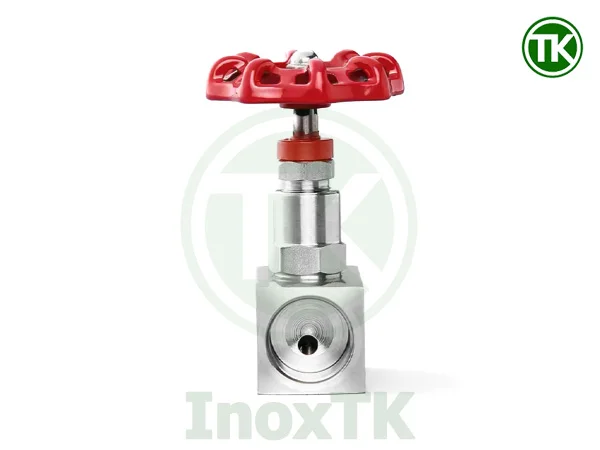

• J13W-160P tay vặn – áp trung bình: Kinh tế, dễ thao tác. Thân ren trong, cỡ phổ biến DN6–DN25, hợp nước – khí áp trung bình, nhánh tín hiệu, xả khí/xả đáy nhẹ nhàng.

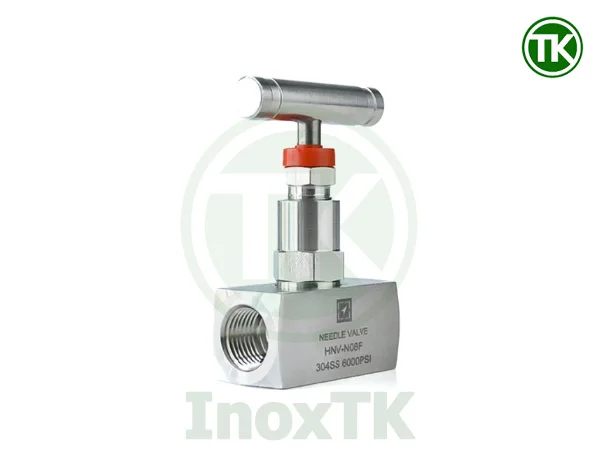

• Tay chữ T dạng block – áp cao 3000/6000 psi: Chịu áp khỏe, gọn chắc. Thân khối khắc rõ 3000/6000 psi, cỡ/chuẩn ren (NPT/BSP) và mũi tên chiều dòng; hợp khí kỹ thuật, dầu thủy lực, cụm đo áp cao.
• Kết nối: Ren trong NPT/BSPP/BSPT là phổ biến.
• Vật liệu – packing:
  • Inox 304 cho môi trường trung tính
  • 316/316L khi có muối/clo/ăn mòn

3) Cấu tạo & nhận dạng ngoài đời

Mỗi bộ phận trên van kim inox đều có vai trò rõ ràng; nắm “đặc điểm nhận dạng” giúp bạn nhìn là biết đúng loại và dễ khoanh vùng chỗ rò.

• Thân van – “khung xương” chịu áp: Gia công chính xác để giữ đồng tâm kim–seat. Dòng J13W dáng “bánh xà phòng” với ren trong hai đầu; dòng tay chữ T là thân khối dày dặn, khắc sâu thông số.
• Ký hiệu trên thân – đọc là biết: Thường khắc áp danh nghĩa (PN/psi), cỡ & chuẩn ren (NPT/BSP), mũi tên chỉ chiều dòng, SS304/SS316.
• Trục & mũi kim – trái tim điều tiết: Trục bước ren mịn, mũi kim hình côn; một số model dùng đầu kim không xoay để giảm cọ xước ghế.
• Tay vận hành – phong cách thao tác: Tay vặn êm, dễ “đếm vòng”; tay chữ T gọn, truyền lực tốt, hợp áp cao.
• Bonnet & packing – điểm hay rò: Nắp chụp chứa packing (PTFE/graphite). Rò “lấm tấm” ở cổ trục → siết nhẹ đai ốc chặn; chưa hết thì thay packing.

4) Thông số kỹ thuật cần nắm

Nhìn nhanh 5 nhóm thông số là bạn chọn đúng van kim inox mà không cần lục catalog quá lâu.

• Áp suất làm việc: J13W-160P ~ PN16 (xấp xỉ 16 bar). Tay chữ T: 3000 psi (có 6000 psi). Nên chọn dư tải so với áp vận hành.
• Nhiệt độ làm việc: PTFE thường –20 đến ~180–200°C; graphite chịu cao hơn (tới ~400°C tùy hãng). Chạy hơi nóng/nhiệt cao → ưu tiên graphite hoặc seat kim–kim.
• Kích thước & orifice: Phổ biến 1/4″–1/2″ (DN6–DN15). Orifice nhỏ → điều tiết mượt nhưng lưu lượng tối đa nhỏ.
• Chuẩn ren & vật tư kín: NPT/BSPT là ren côn dùng băng PTFE; BSPP (G) là ren thẳng cần gioăng phẳng/vòng đệm. Không trộn NPT với BSP nếu không có đầu chuyển.
• Vật liệu thân: 304 (phổ thông, giá tốt) vs 316/316L (kháng ăn mòn tốt hơn khi có muối/clo/hóa chất).

5) Nguyên lý hoạt động

Hiểu cách van kim inox vận hành sẽ giúp bạn điều tiết đúng “nhịp tay”, giữ độ kín và tuổi thọ ghế – mũi kim.

• Đóng/mở theo bước ren mịn: Vặn đóng → kim đi sâu, khe thu nhỏ đến kín; vặn mở → kim nhấc ra, khe mở dần, lưu lượng tăng từng chút.
• Điều tiết mượt, không để đóng “gắt”: Van kim sinh ra để chỉnh mịn; nếu cần on/off nhanh, hãy dùng van bi để giảm tụt áp và mòn seat.
• Lắp đúng chiều mũi tên: Lắp theo hướng khuyến nghị giúp giảm mài mòn và đóng kín ổn định về lâu dài.

6) Ứng dụng công nghiệp tiêu biểu

Trong phạm vi công nghiệp (không áp dụng thực phẩm/dược), van kim inox xuất hiện ở nhiều vị trí phụ trợ nhưng rất quan trọng.

• Đường tín hiệu & cách ly đồng hồ áp: Khóa/mở từ tốn để tránh sốc áp, kéo dài tuổi thọ đồng hồ. Áp trung bình → J13W; áp cao → tay chữ T.
• Xả khí (vent) & xả đáy (drain): Giải phóng từng chút để không giật dòng; hữu ích khi mồi thiết bị, khởi động hệ, xả bảo trì. Hơi nóng → cân nhắc graphite.
• Bypass nhỏ quanh lọc/bơm/thiết bị đo: Cân bằng áp, mồi bơm, hiệu chuẩn lưu lượng/áp. Khí nén – dầu thủy lực – hóa chất – hơi nếu nằm trong dải áp/nhiệt cho phép.

7) Cách lựa chọn nhanh

Trả lời lần lượt, bạn sẽ ra đúng cấu hình van kim inox mà không cần đoán.

Áp lực bao nhiêu?

• Áp trung bình → J13W-160P
• Áp cao → tay chữ T 3000/6000 psi.

Môi chất có ăn mòn?

• Nước/khí/dầu trung tính → 304
• Có muối/clo/hóa chất → 316/316L.

Chuẩn ren đường ống?

• NPT hay BSP (BSPP/BSPT); không chắc → đo bước ren hoặc gửi ảnh đầu ren cho chúng tôi để được tư vấn kỹ hơn.

Không gian lắp & thói quen thao tác?

• Hẹp/va chạm nhiều → tay chữ T gọn
• Thích đếm vòng khi căn → tay vặn J13W.

Cần tinh chỉnh hay chỉ on/off?

• Tinh chỉnh → van kim
•  on/off nhanh → van bi inox

8) Lắp đặt & vận hành an toàn

Quy trình gọn – đúng ngay lần đầu sẽ giúp van kim inox bền và kín.

• Chuẩn bị: Xác nhận chuẩn ren ⇒ vệ sinh sạch ba via/bụi/dầu ⇒ quấn băng PTFE 3–5 vòng.
• Căn hướng & siết lực: Lắp theo mũi tên ⇒ siết vừa tay bằng cờ lê đúng cỡ, tránh dùng ống dài làm đòn bẩy (rất dễ quá lực).
• Thử kín & “chạy rà”: Tăng áp từ từ, kiểm tra rò ở hai đầu ren và cổ trục.

9) Bảo trì – sự cố thường gặp & cách xử lý

Các lỗi dưới đây xử lý nhanh nếu nhận đúng “bệnh” của van kim inox.

• Rò ở cổ trục: Ẩm quanh nắp chụp. → Siết nhẹ đai ốc chặn, không hết thì thay packing; kiểm tra trục có xước.
• Đóng không kín: Hạt rắn mắc, mũi kim/seat xước, lắp sai chiều. → Xả/đẩy sạch; cần thì thay kit kim–seat.
• Vặn nặng/kẹt: Cặn trong ren, nhiệt cao giãn nở, bôi trơn kém. → Vệ sinh ren, mỡ chịu nhiệt; chạy nhiệt cao thường xuyên → cân nhắc graphite.
• Mòn nhanh: Chọn sai vật liệu/áp/nhiệt. → Nâng 316/316L, chọn áp danh nghĩa cao hơn.

10) Câu hỏi thường gặp (FAQ)

Tổng hợp thắc mắc hay gặp khi chọn – lắp – vận hành van kim inox.

• J13W-160P có phải van áp cao? Không. Thường tương đương PN16. Áp cao → tay chữ T 3000/6000 psi.
• Chịu nhiệt tối đa bao nhiêu? Phụ thuộc packing/seat. PTFE thường –20 đến ~180–200°C; cao hơn → graphite hoặc seat kim–kim.
• NPT lắp được với BSP không? Không nên. Khác góc & bước ren; muốn lắp phải có đầu chuyển.
• Vì sao van kim tụt áp lớn hơn van bi? Dòng đi hẹp và quanh mũi kim; van bi lỗ thẳng nên tụt áp nhỏ hơn.
• 304 hay 316/316L? 304 cho môi trường trung tính (giá tốt); có muối/clo/ăn mòn → 316/316L bền hơn.

11) Mua van kim inox tại Inox TK

Chọn van kim inox đúng ngay từ đầu giúp hệ thống vận hành ổn định, an toàn và tiết kiệm chi phí vòng đời. Inox TK cung cấp đầy đủ từ Van kim inox tay quay đến Van kim tay chữ T dạng block , kèm tư vấn kỹ thuật sát bài toán thực tế.

• Hàng chính hãng – CO/CQ đầy đủ: Sản phẩm nhập trực tiếp từ hãng, chứng từ theo từng mã để bạn nghiệm thu và bảo trì thuận tiện.
• Tư vấn kỹ thuật đúng cấu hình: Xác nhận chuẩn ren NPT/BSPP/BSPT, đề xuất vật liệu 304/316/316L, dải áp và nhiệt phù hợp — tránh mua sai rồi phải đổi.
• Kho sẵn & giao nhanh: Tồn kho cỡ DN6–DN25 (1/4″–1/2″), đủ hai dòng tay quay và tay chữ T. Hỗ trợ giao nhanh toàn quốc, xuất hóa đơn VAT.
• Kiểm tra trước khi xuất kho: Soát ren, thử kín tại đầu ren & cổ trục — hạn chế rủi ro rò rỉ ngay từ khâu giao hàng.
• Bảo hành minh bạch: Bảo hành 12 tháng cho lỗi kỹ thuật nhà sản xuất.
