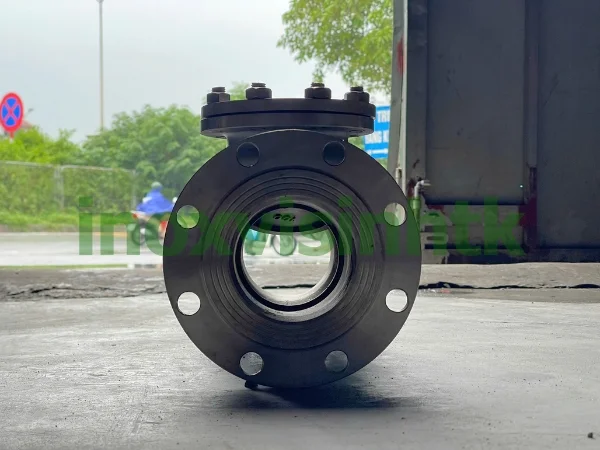

Van một chiều lá lật mặt bích inox

1. Van một chiều lá lật mặt bích inox là gì?

Van một chiều lá lật mặt bích inox (Stainless Steel Flanged Swing Check Valve) là dòng van công nghiệp dùng để ngăn dòng chảy ngược trong hệ thống đường ống inox công nghiệp.

Khi lưu chất (nước, khí, hóa chất…) chảy theo hướng đúng, áp lực tác động sẽ đẩy lá van mở ra. Khi lưu lượng giảm hoặc dòng bị đảo chiều, lá van tự động đóng lại dưới trọng lực và áp lực ngược, bảo vệ máy bơm, thiết bị, và đường ống khỏi hiện tượng “búa nước” và quá áp.

Dòng van này sử dụng kết nối mặt bích theo tiêu chuẩn JIS, ANSI, DIN… giúp lắp đặt chắc chắn, chịu được áp suất lớn và thường được chế tạo bằng inox 304 hoặc inox 316 để chống ăn mòn, thích hợp dùng trong môi trường hóa chất, nước biển, thực phẩm, hoặc xử lý nước thải.

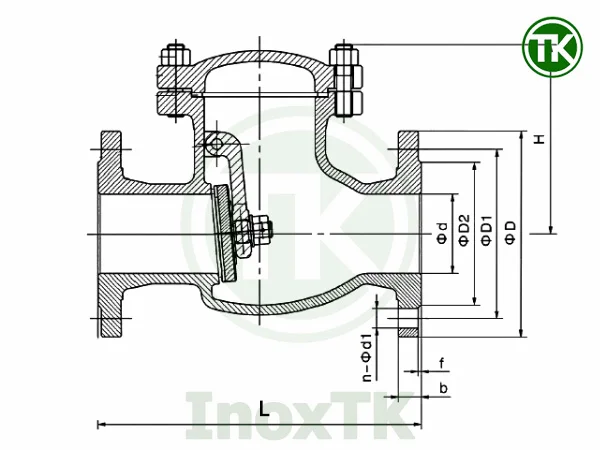

2. Cấu tạo chi tiết của van một chiều lá lật mặt bích inox

Van một chiều là lật mặt bích inox là dòng van có cấu tạo tương đối đơn giản. Thành phần chính của van bao gồm:

• Thân van: Là phần bao bọc bên ngoài, thường được đúc từ inox 304 hoặc inox 316
• Đầu kết nối: Có dạng mặt bích inox, có thể thuộc tiêu chuẩn BS, JIS hoặc ANSI
• Lá van: Có dạng hình tròn, dẹt, có bản lề. Nó được treo ngược bên trong thân van, đóng/mở theo hướng dòng chảy. Chất liệu tương tự thân.
• Nắp van: Đóng kín buồng van, cho phép tháo lắp để kiểm tra, bảo trì hay sửa chữa.
• Gioăng làm kín: Ngăn lưu chất rò rỉ ra bên ngoài tại vị trí kết nối giữa nắp van và thân van.

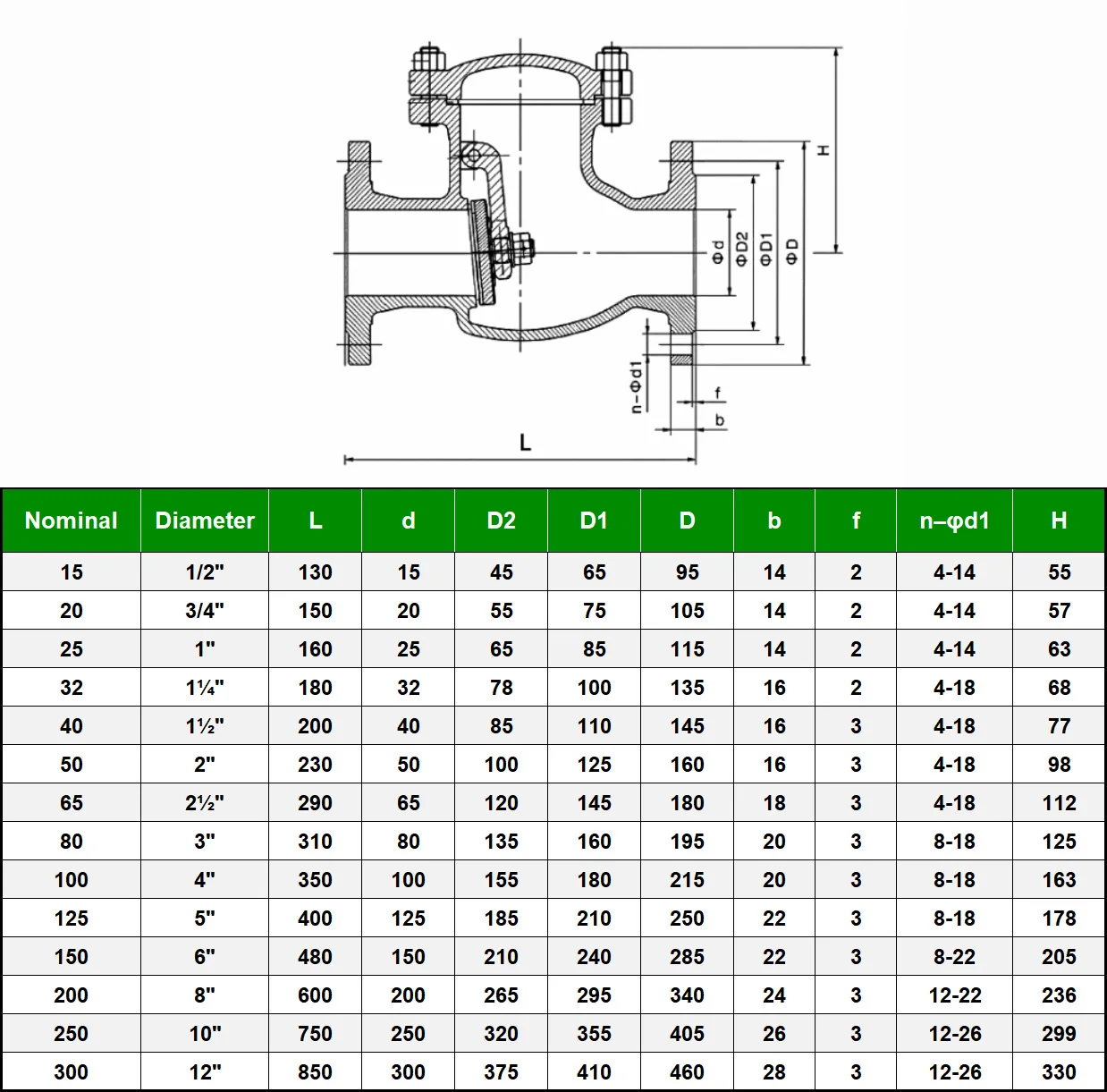

Bảng tra kích thước của van một chiều lá lật mặt bích inox

3. Vật liệu chế tạo và ảnh hưởng đến hiệu suất sử dụng của van

3.1 Inox 304

Inox 304 có thành phần Crom ~18% và Niken ~8%. Nó có khả năng chống gỉ tốt trong điều kiện thường và một số loại hoá chất ăn mòn nhẹ. Nhờ vậy, van một chiều lá lật mặt bích inox 304 được ứng dụng trong nhiều hệ thống công nghiệp lớn nhỏ khác nhau như:

• Hệ thống cấp nước sạch
• Nhà máy xử lí nước thải
• Trong các nhà máy hoá chất công nghiệp nhẹ

3.2 Inox 316

Với thành phần hoá học: ~16% Crom, ~10% Niken, ~2% Molypden. Van một chiều lá lật mặt bích chất liệu inox 316 có khả năng làm việc trong các môi trường có độ ăn mòn cao như axit, kiềm, dung môi, muối biển.

Các hệ thống thường sử dụng van là:

• Nhà máy hoá chất công nghiệp nặng
• Các nhà máy hoạt động trong môi trường muối biển, ăn mòn cao
• Dùng cho các chất lỏng có tính ăn mòn cao

So sánh nhanh:

4. Tiêu chuẩn kết nối mặt bích & kích thước phổ biến

4.1 Các tiêu chuẩn mặt bích thông dụng

Một số tiêu chuẩn mặt bích inox thông dụng, phù hợp kết nối với va một chiều lá lật mặt bích inox như sau:

• Mặt bích JIS 10K/20K: Là tiêu chuẩn nhật bản, sử dụng nhiều tại các nước Châu Á (trong đó có Việt Nam)
• Mặt bích BS PN16/PN25: Là tiêu chuẩn lâu đời đến từ Anh Quốc và được sử dụng phổ biến tại Việt Nam.
• Mặt bích ANSI Class150/Class300: Tiêu chuẩn của Mỹ, thường chỉ dùng trong những dự án có vốn FDA hoặc nhà đầu tư đến từ Mỹ.

4.2 Kích cỡ van phổ biến

Dưới đây là những loại van với thông số kỹ thuật phổ biến:

• Kích thước thông dụng: DN50 đến DN300 (2″–12″)
• Áp suất làm việc: 10–25 bar (PN10–PN25)
• Nhiệt độ làm việc: Lên đến 200–260°C (gioăng teflon)

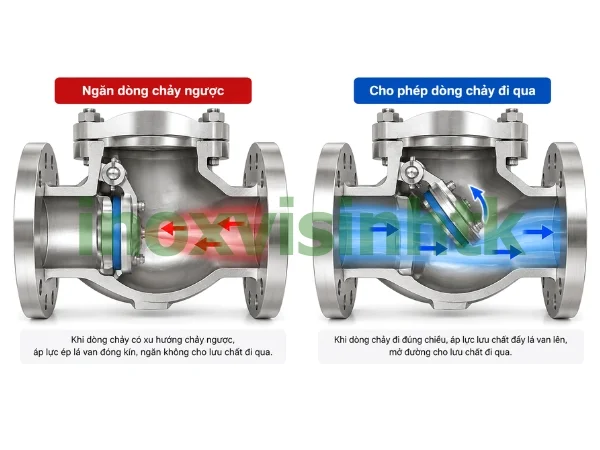

5. Nguyên lý hoạt động của van một chiều lá lật

Khi có dòng chảy đúng chiều, áp lực đẩy lá van mở ra → tạo khe hở cho phép lưu chất đi qua.

Khi dòng ngưng hoặc chảy ngược, lá van tự đóng lại, ngăn không cho dòng chảy ngược lại, tránh hiện tượng “búa nước”.

Ưu điểm của cơ chế lá lật:

• Không cần điều khiển tay hoặc điện/khí
• Hoạt động hoàn toàn tự động theo dòng chảy
• Không tiêu tốn năng lượng

6. Ưu nhược điểm của van một chiều lá lật inox mặt bích

Ưu điểm:

Một số ưu điểm nổi bật của van khiển nó được ưa chuộng tại các hệ thống công nghiệp lớn nhỏ:

• Bền bỉ: cấu tạo inox 304/316 chống ăn mòn tốt
• Lắp đặt chắc chắn: kết nối mặt bích chịu áp cao
• Hoạt động tự động: không cần thiết bị phụ trợ
• Dễ bảo trì: tháo lắp đơn giản
• Ứng dụng đa ngành: nước, khí, hóa chất

Nhược điểm:

Nhược điểm thường thấy của van một chiều lá lật mặt bích inox:

• Không thể dùng van để điều tiết dòng chảy (throttle)
• Lá van có thể gây tiếng ồn khi đóng nhanh
• Chi phí cao hơn van nhựa hoặc van gang

7. Hướng dẫn lắp đặt van đúng kỹ thuật

7.1 Các bước chính:

Dưới đây là những bước cơ bản để có thể lắp đặt được van một chiều lá lật inox mặt bích:

1. Kiểm tra hướng dòng chảy: đúng theo mũi tên đúc trên thân van.
2. Làm sạch mặt bích: tránh bụi, dầu, vật lạ.
3. Lắp gioăng kín: nên chọn EPDM/PTFE chịu nhiệt, chống hóa chất.
4. Căn chỉnh đồng tâm: để tránh rò rỉ.
5. Siết bu-lông theo hình chữ X: đều lực – tránh nứt thân van.
6. Test áp lực trước khi đưa vào sử dụng.

7.2 Lưu ý:

Lưu ý khi nắp đặt van để tránh hư hỏng cũng như đảm bảo hệ thống vận hành được ổn định:

• Không lắp ngược chiều dòng.
• Van chỉ nên lắp đặt với các đường ống nằm ngang
• Tránh va đập mạnh lên lá van khi vận hành lần đầu.
• Van nên được lắp ở vị trí có thể dễ dàng tháo lắp khi bảo trì.

8. Bảo trì và kiểm tra định kỳ

9. Ứng dụng thực tế của van lá lật inox mặt bích

Ứng dụng theo ngành:

Case thực tế từ Inox TK (gợi ý):

“Tại một nhà máy thực phẩm ở Bình Dương, Inox TK đã cung cấp van một chiều lá lật inox 316 PN16 mặt bích BS PN16 dùng cho hệ thống hoá chất ăn mòn cùng với nhiệt độ cao. Kết quả sau 1 năm vận hành liên tục: không rò rỉ, không cần bảo trì lớn.”

10. Mua van một chiều lá lật mặt bích inox ở đâu chất lượng – giá tốt?

Nếu bạn đang cần van inox chính hãng, số lượng lớn, đầy đủ giấy tờ, hãy liên hệ Inox TK – nhà cung cấp hàng đầu các thiết bị đường ống inox:

• Chất lượng cao – vật liệu inox 304/316 nhập khẩu
• Đa dạng kích thước – tiêu chuẩn JIS, DIN, ANSI
• Sẵn hàng số lượng lớn – giá cạnh tranh
• Giao hàng nhanh toàn quốc
• Đối tác của nhiều nhà máy thực phẩm, dược phẩm, xử lý nước thải, công trình PCCC

📞 Liên hệ ngay với Inox TK để được báo giá chi tiết và tư vấn kỹ thuật.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo)

11. FAQ – Những câu hỏi thường gặp

1. Van một chiều lá lật inox có thể lắp dọc không?
Không nên lắp đặt van một chiều lá lật theo trục dọc do cơ chế vận hành của van và thiết kế ưu tiên cho đường ống nằm ngang nhiều hơn.

2. Van một chiều lá lật mặt bích BS PN16 chịu áp lực bao nhiêu?
Thông thường là 16 bar. Tuy nhiên, bạn nên lựa chọn van có khả năng chịu áp lớn hơn áp suất vận hành của hệ thống.

3. Làm sao biết van bị rò rỉ?
Quan sát dòng chảy ngược, tiếng ồn bất thường, hoặc kiểm tra áp suất giảm không đều.

4. Nên dùng van lá lật mặt bích inox 304 hay 316?
Dùng 304 cho nước sạch, nước thải, các dung dịch không có tính ăn mòn cao. Dùng 316 cho hóa chất, nước biển, môi trường ăn mòn cao.
