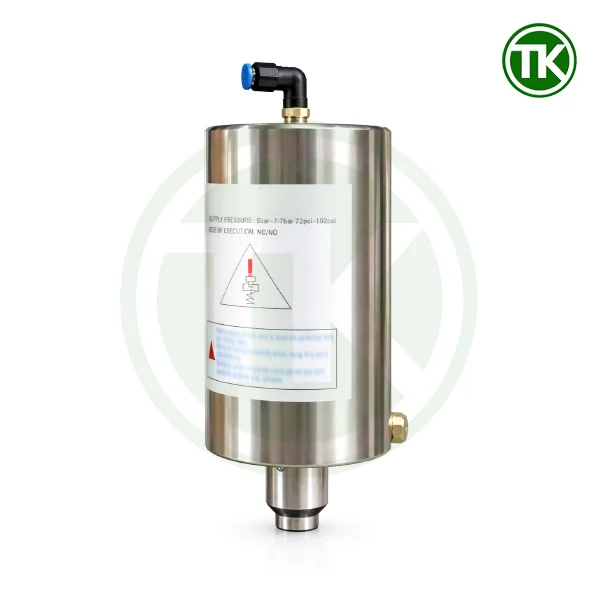

Bộ điều khiển khí nén trục đứng – Tác động đơn

1. Bộ điều khiển khí nén trục đứng là gì?

Bộ điều khiển khí nén trục đứng là thiết bị truyền động dùng khí nén để điều khiển các loại van quay 90°, trong đó piston di chuyển theo phương thẳng đứng, sau đó thông qua cơ cấu chuyển đổi để biến chuyển động tịnh tiến đó thành chuyển động quay để đóng mở van.

Khác với nhiều dòng đầu khí nén quay thông dụng trên thị trường, bộ điều khiển này được thiết kế bên trong có lò xo hồi vị giúp nó chỉ cần cấp khí vào 1 lần để tạo chuyển động quay. Chuyển động hướng ngược lại sẽ được thực hiện nhờ lực hồi của lò xo.

Bộ điều khiển van tự động dạng trục này thường được lắp đặt cho van bướm vi sinh để tạo ra một bộ van bướm vi sinh điều khiển khí nén.

2. Cấu tạo của bộ điều khiển khí nén trục đứng

Bộ điều khiển khí nén trục đứng có cấu tạo không quá nhiều chi tiết theo kiểu rời rạc, nhưng từng bộ phận bên trong đều liên kết chặt để tạo nên một chu trình truyền động thống nhất. Điểm cần hiểu rõ là toàn bộ cụm này được thiết kế xoay quanh hai nhiệm vụ chính là tạo chuyển động tịnh tiến theo phương đứng và chuyển đổi nó thành chuyển động quay để điều khiển van.

• Thân bộ truyền động: Đây là phần vỏ chính bằng chất liệu thép không gỉ inox 304 bao bọc toàn bộ cụm bên trong. Thân có nhiệm vụ giữ cố định các chi tiết, chịu lực trong quá trình vận hành và bảo vệ cơ cấu truyền động khỏi tác động từ môi trường bên ngoài.
• Piston chuyển động theo phương thẳng đứng: Đây là chi tiết đặc trưng nhất của dòng trục đứng. Khi khí nén được cấp vào, piston sẽ di chuyển lên hoặc xuống theo một trục thẳng đứng để tạo lực truyền động ban đầu.
• Lò xo hồi vị: Lò xo được bố trí bên trong để đưa piston trở lại vị trí ban đầu khi ngừng cấp khí.
• Cơ cấu chuyển đổi chuyển động: Đây là bộ phận quan trọng nhất trong toàn bộ cụm truyền động. Nhiệm vụ của nó là nhận hành trình thẳng đứng của piston rồi biến đổi thành chuyển động quay 1/4 vòng. Chính cơ cấu này tạo ra mô men xoắn đầu ra để điều khiển van.
• Trục đầu ra: Sau khi cơ cấu bên trong tạo ra chuyển động quay, trục đầu ra sẽ truyền trực tiếp mô men này xuống trục van. Đây là vị trí kết nối cơ khí trực tiếp với van nên yêu cầu độ chính xác cao để tránh lệch tâm, hụt hành trình hoặc truyền lực không đều.
• Cổng cấp khí nén: Đây là nơi đưa khí nén vào buồng làm việc để piston vận hành. Cổng cấp khí cần đúng chuẩn kết nối, kín và ổn định để bộ điều khiển nhận đủ áp lực cần thiết.
• Gioăng và chi tiết làm kín: Nhóm chi tiết này có nhiệm vụ giữ kín áp suất bên trong, hạn chế rò rỉ khí và giúp bộ điều khiển vận hành ổn định hơn.

3. Nguyên lý hoạt động của bộ điều khiển khí nén trục đứng

Nguyên lý hoạt động của bộ điều khiển khí nén trục đứng có thể hiểu rõ nhất nếu tách thành từng bước theo đúng chu trình làm việc thực tế dưới đây:

• Bước 1: Khí nén được cấp vào bộ điều khiển
  Khi hệ thống bắt đầu làm việc, khí nén được đưa vào buồng truyền động thông qua cổng cấp khí. Áp lực khí này tạo ra lực tác động trực tiếp lên piston bên trong bộ điều khiển. Đây là điểm khởi đầu của toàn bộ chu trình đóng mở.
• Bước 2: Piston di chuyển theo phương thẳng đứng
  Sau khi nhận áp lực khí, piston bắt đầu dịch chuyển xuống theo trục đứng tạo ra lực cơ học ban đầu để truyền sang cụm đổi hướng bên dưới.
• Bước 3: Cơ cấu bên trong chuyển đổi chuyển động thẳng thành chuyển động quay
  Khi piston di chuyển, cơ cấu truyền động bên trong sẽ tiếp nhận hành trình thẳng đứng đó và biến đổi thành chuyển động quay 1/4 vòng. Chính giai đoạn này giúp thiết bị chuyển từ lực đẩy thẳng sang mô men xoắn. Nhờ vậy, đầu ra của bộ điều khiển có thể quay đúng góc cần thiết để tác động lên van.
• Bước 4: Trục đầu ra quay và truyền chuyển động xuống van, sau đó tự hồi khi ngừng cấp khí
  Sau khi cơ cấu chuyển đổi làm việc, trục đầu ra sẽ quay 90 độ để đóng hoặc mở van. Khi ngừng cấp khí, lò xo hồi vị bên trong sẽ đẩy piston trở về vị trí ban đầu, đồng thời làm trục đầu ra quay ngược lại để đưa van về trạng thái ban đầu.

4. Thông số kỹ thuật của bộ điều khiển khí nén trục đứng

Thông số kỹ thuật là phần giúp bạn nhìn nhanh và đối chiếu trực tiếp với nhu cầu sử dụng thực tế. Với bộ điều khiển khí nén trục đứng, các thông số cần tập trung vào kiểu truyền động, dạng chuyển động, góc quay, khả năng kết nối và phạm vi ứng dụng.

• Vật liệu: Inox 304
• Vận hành bằng: Khí nén
• Kiểu tác động: Tác động đơn (cấp khí 1 lần)
• Góc quay: 90 độ
• Áp suất khí cấp: 5 – 7 bar
• Trục van thích hợp: 8×8, 10×10
• Loại van phù hợp: Van bi, van bướm quay 90 độ
• Xuất xứ: Trung Quốc

5. So sánh bộ điều khiển khí nén trục đứng với đầu khí nén AT

Trong thực tế, khi tìm mua thiết bị truyền động cho van, nhiều khách hàng thường đặt bộ điều khiển khí nén trục đứng lên bàn cân với đầu khí nén AT. Cả hai đều dùng khí nén để điều khiển van quay 90 độ, nhưng khác nhau về cơ chế làm việc, kết cấu bên trong và phạm vi ứng dụng. So sánh rõ ràng từng tiêu chí sẽ giúp người đọc chọn đúng loại phù hợp với cụm van thực tế.

6. Ưu điểm của bộ điều khiển khí nén trục đứng

Ưu điểm của bộ điều khiển khí nén trục đứng không chỉ nằm ở cơ chế truyền động khác biệt mà còn thể hiện khá rõ trong quá trình lắp đặt và vận hành thực tế. Với những hệ thống cần bộ truyền động gọn, bền và làm việc ổn định, dòng sản phẩm này có nhiều điểm mạnh đáng chú ý.

• Chất liệu inox 304 cho độ bền cơ học và khả năng chống chịu tốt: Một trong những ưu điểm thực tế dễ nhận thấy là phần thân được chế tạo từ inox 304 nên có khả năng chịu lực khá tốt, đáp ứng được điều kiện làm việc trong nhiều môi trường công nghiệp. Bên cạnh đó, inox 304 còn có khả năng chống ăn mòn tương đối tốt, chịu ẩm, chịu hóa chất ở mức phù hợp và duy trì độ ổn định bề mặt tốt hơn so với nhiều vật liệu thông thường.
• Thiết kế gọn theo trục đứng, dễ bố trí lắp đặt: So với các cụm truyền động có kết cấu ngang hoặc bè sang hai bên, bộ điều khiển khí nén trục đứng có lợi thế ở bố cục gọn theo chiều đứng. Kiểu thiết kế này giúp cụm van nhìn gọn hơn, dễ bố trí hơn tại những vị trí có không gian hẹp theo chiều ngang hoặc cần đi đồng trục với thân van.
• Tác động đơn, chỉ cần cấp khí một lần để thực hiện hành trình làm việc: Đây là một ưu điểm rất thực tế của dòng sản phẩm này. Bộ điều khiển sử dụng cơ cấu lò xo hồi nên khi cấp khí, thiết bị thực hiện hành trình tác động, sau đó khi ngừng cấp khí sẽ tự hồi về vị trí ban đầu.
• Đầu ra quay 90 độ phù hợp với nhiều loại van phổ biến: Bộ điều khiển khí nén trục đứng tạo đầu ra quay 1/4 vòng nên rất phù hợp để lắp với van bi và van bướm. Đây đều là những dòng van được sử dụng rộng rãi trong hệ thống đường ống, vì vậy tính ứng dụng của bộ điều khiển khá thực tế.
• Kết cấu đồng trục giúp truyền động ổn định hơn: Vì piston làm việc theo phương đứng và cơ cấu truyền động tập trung trên cùng cụm trục nên quá trình truyền lực có tính tập trung, gọn và rõ hành trình. Điều này giúp bộ điều khiển phù hợp với những cụm van cần truyền động đồng trục, đồng thời giảm cảm giác cồng kềnh khi nhìn tổng thể bộ van sau lắp đặt..

7. Lưu ý khi lựa chọn và lắp đặt bộ điều khiển khí nén trục đứng

Với một thiết bị có cơ chế truyền động riêng như bộ điều khiển khí nén trục đứng, việc chọn đúng và lắp đúng quan trọng không kém bản thân chất lượng sản phẩm. Nếu chọn sai kiểu kết nối, sai lực đầu ra hoặc lắp không đúng hành trình, bộ điều khiển vẫn có thể hoạt động nhưng hiệu quả đóng mở van sẽ không đạt như mong muốn.

• Chọn đúng theo kiểu van sử dụng: Bộ điều khiển này phù hợp với các loại van quay 90 độ tại chỗ như van bi và van bướm. Vì vậy trước khi chọn, cần xác định rõ loại van đang dùng có đúng kiểu vận hành quay 1/4 vòng hay không.
• Kiểm tra đúng kiểu lắp ghép giữa đầu ra và trục van: Đây là điểm rất quan trọng. Phần trục đầu ra, bộ gá và vị trí liên kết phải đồng bộ với van thì lực mới truyền chính xác. Nếu lệch tâm hoặc sai chuẩn lắp, van dễ bị đóng không kín hoặc mở không hết.
• Đảm bảo đúng góc quay làm việc: Bộ điều khiển khí nén trục đứng làm việc với hành trình quay 90 độ. Trong quá trình lắp đặt, cần kiểm tra thực tế để chắc chắn đầu ra quay đủ góc và đúng chiều mở đóng theo yêu cầu của hệ thống.
• Sử dụng nguồn khí nén ổn định và sạch: Áp lực khí cấp ảnh hưởng trực tiếp đến hành trình piston và khả năng tạo mô men đầu ra. Ngoài việc đảm bảo đủ áp, hệ thống khí cũng nên hạn chế nước, bụi và tạp chất để tránh ảnh hưởng đến piston, gioăng và các chi tiết làm kín bên trong.
• Kiểm tra đồng bộ với phụ kiện điều khiển: Nếu hệ thống có lắp thêm van điện từ, công tắc hành trình hoặc bộ xử lý khí nén, cần kiểm tra trước khả năng kết nối để cụm vận hành làm việc ổn định và đồng bộ.
• Nên chạy thử trước khi đưa vào sử dụng chính thức: Sau khi lắp xong, nên vận hành thử nhiều chu kỳ để kiểm tra chiều quay, tốc độ phản hồi, khả năng hồi vị và mức độ tương thích giữa bộ điều khiển với van. Việc này giúp phát hiện sớm các lỗi lắp ghép trước khi đưa vào vận hành thực tế.

8. Mua bộ điều khiển khí nén trục đứng ở đâu uy tín?

Khi lựa chọn bộ điều khiển khí nén trục đứng, điều quan trọng không chỉ là tìm được nơi có hàng mà còn là tìm đúng đơn vị hiểu rõ sản phẩm, hiểu cách lắp với van và tư vấn đúng cấu hình sử dụng thực tế. Với dòng thiết bị có cơ chế truyền động riêng như bộ điều khiển khí nén trục đứng, nếu chọn sai model, sai kiểu liên kết hoặc sai lực đầu ra thì dù lắp được, cụm van vẫn có thể vận hành không ổn định, đóng mở không hết hành trình hoặc nhanh xuống cấp sau một thời gian sử dụng. Vì vậy, câu hỏi mua ở đâu uy tín thực chất là câu hỏi nên chọn nhà cung cấp nào có đủ năng lực kỹ thuật để hỗ trợ đúng ngay từ đầu.

Inox TK là một trong những địa chỉ phù hợp để khách hàng tìm mua bộ điều khiển khí nén trục đứng, đặc biệt với những trường hợp cần ghép đồng bộ với van bi, van bướm hoặc các cụm van quay 90 độ trong hệ thống thực tế. Điểm đáng giá không nằm ở việc chỉ bán một thiết bị rời, mà ở khả năng hỗ trợ khách hàng chọn đúng bộ điều khiển theo loại van, kiểu lắp và điều kiện vận hành.

• Hiểu đúng về sản phẩm và cơ chế làm việc: Với bộ điều khiển khí nén trục đứng, nếu người bán không hiểu rõ sự khác nhau giữa dòng này với đầu khí nén AT thì rất dễ tư vấn sai. Inox TK có thể hỗ trợ khách hàng xác định đúng bản chất sản phẩm, đúng kiểu truyền động và đúng nhu cầu sử dụng thực tế, từ đó tránh chọn nhầm thiết bị chỉ vì nhìn hình dáng bên ngoài có vẻ tương tự.
• Tư vấn đúng theo van và cấu hình lắp đặt: Một bộ điều khiển phù hợp không chỉ dựa vào kích thước van mà còn liên quan đến mô men đóng mở, kiểu trục, bộ gá và hành trình quay thực tế. Đây là phần nhiều khách hàng gặp khó khi tự chọn hàng. Khi làm việc với Inox TK, khách hàng có thể được hỗ trợ đối chiếu theo cụm van cụ thể để giảm rủi ro lắp sai hoặc phải sửa lại kết cấu sau khi mua.
• Cung cấp đồng bộ với van và phụ kiện liên quan: Khi mua bộ điều khiển tại đơn vị có sẵn van vi sinh và phụ kiện đi kèm, quá trình ghép nối sẽ thuận lợi hơn nhiều. Thay vì mua rời từng phần ở nhiều nơi rồi tự xử lý sai lệch khi lắp, khách hàng có thể chọn phương án đồng bộ ngay từ đầu. Điều này đặc biệt quan trọng với những cụm truyền động yêu cầu đúng tâm trục và đúng hành trình làm việc.
• Hàng hóa rõ thông số, rõ cấu hình: Với nhóm thiết bị kỹ thuật, việc biết rõ sản phẩm đang dùng kiểu truyền động nào, lắp cho van nào, hồi vị ra sao là rất quan trọng. Inox TK định hướng cung cấp theo kiểu rõ thông tin, rõ ứng dụng, giúp người mua dễ kiểm tra và đối chiếu trước khi quyết định.
• Hỗ trợ nhanh trong nhu cầu thay thế và lắp đặt thực tế: Nhiều trường hợp khách không mua cho dự án mới mà cần thay thế bộ điều khiển cũ trên hệ thống đang chạy. Khi đó, việc tư vấn nhanh, bám đúng cụm van đang có và hỗ trợ chọn phương án tương thích là yếu tố rất quan trọng. Đây cũng là lý do nên chọn đơn vị có kinh nghiệm làm việc với các dòng van và bộ điều khiển inox trong thực tế như Inox TK.
• Phù hợp với khách hàng kỹ thuật và khách mua hàng công nghiệp: Với nhóm sản phẩm như bộ điều khiển khí nén trục đứng, người mua thường không chỉ hỏi giá mà còn cần câu trả lời rõ về khả năng lắp được hay không, dùng cho van nào, có cần chỉnh sửa bộ gá không và mô men có đủ không. Inox TK phù hợp ở chỗ có thể trao đổi theo đúng vấn đề kỹ thuật mà khách hàng quan tâm, thay vì chỉ bán theo danh mục tên hàng.

9. FAQ – Những câu hỏi thường gặp về bộ điều khiển khí nén trục đứng

Phần câu hỏi thường gặp giúp người đọc giải quyết nhanh những băn khoăn thực tế trước khi chọn mua hoặc lắp đặt bộ điều khiển khí nén trục đứng. Với dòng thiết bị này, khách hàng thường quan tâm nhiều đến cơ chế làm việc, khả năng lắp với van và cách chọn đúng model phù hợp.

Bộ điều khiển khí nén trục đứng có giống đầu khí nén AT không?
Không giống. Hai dòng này đều dùng khí nén để điều khiển van quay 90 độ nhưng khác nhau về cơ chế truyền động bên trong. Bộ điều khiển khí nén trục đứng dùng piston di chuyển theo phương thẳng đứng rồi mới chuyển thành chuyển động quay, còn đầu khí nén AT thường dùng piston ngang kết hợp thanh răng và bánh răng để tạo chuyển động xoay.

Bộ điều khiển khí nén trục đứng dùng cho van nào?
Dòng này phù hợp nhất khi lắp đặt cho các loại van bướm inox vi sinh từ phi 19 đến phi 102.

Khi mất khí nén thì van sẽ như thế nào?
Khi ngừng cấp khí, lò xo hồi bên trong sẽ đưa piston trở lại vị trí ban đầu, đồng thời làm đầu ra quay ngược lại để đưa van về trạng thái cài đặt sẵn. Đây là đặc điểm quan trọng giúp hệ thống có khả năng hồi vị rõ ràng sau mỗi chu trình làm việc hoặc khi xảy ra sự cố mất khí.

Có cần dùng thêm phụ kiện khí nén khi lắp bộ điều khiển không?
Trong nhiều hệ thống thực tế, bộ điều khiển thường được lắp cùng van điện từ, công tắc hành trình và bộ xử lý khí nén để vận hành ổn định hơn. Những phụ kiện này không làm thay đổi nguyên lý chính của bộ điều khiển nhưng giúp cả cụm làm việc đồng bộ và dễ kiểm soát hơn.
