1. Cùm kẹp clamp 3 khúc là gì?

Cùm kẹp clamp 3 khúc là loại cùm inox dùng để liên kết hai đầu ferrule trong hệ thống đường ống vi sinh. Thân cùm được chia thành 3 đoạn liên kết với nhau bằng các khớp bản lề, tạo thành một vòng kẹp bao quanh toàn bộ phần mép của hai ferrule.

Khi siết tay vặn, ba đoạn thân cùm sẽ đồng thời khép lại và tạo lực ép quanh chu vi của mối nối. Lực siết được truyền từ cùm xuống hai đầu ferrule, làm hai mặt ferrule ép sát vào gioăng nằm ở giữa và tạo thành một kết nối kín.

So với cùm kẹp clamp thông thường chỉ có một khớp mở lớn, thiết kế 3 khúc giúp lực kẹp được phân bố đều hơn quanh mối nối, nhờ đó kết nối chắc chắn và ổn định hơn. Sản phẩm vẫn sử dụng tay vặn để đóng mở nên có thể tháo lắp nhanh khi cần vệ sinh, bảo trì hoặc thay đổi đường ống.

Cùm kẹp clamp 3 khúc còn được gọi là cùm clamp 3 mảnh, cùm clamp 3 đoạn hoặc three-segment clamp, thường được sử dụng trong các hệ thống thực phẩm, đồ uống, dược phẩm, mỹ phẩm và các tuyến vi sinh cần lực kẹp cao hơn loại clamp thông thường.

2. Cấu tạo và thông số kỹ thuật của cùm kẹp clamp 3 khúc

2.1. Cấu tạo

Cùm clamp 3 khúc có kết cấu chắc chắn nhưng vẫn giữ được đặc điểm tháo lắp nhanh của kết nối clamp inox. Các bộ phận chính gồm:

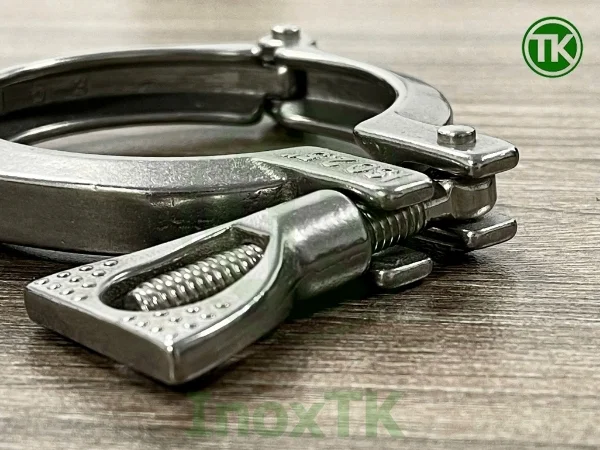

• Ba đoạn thân cùm: Là phần bao quanh hai mặt ferrule. Ba đoạn được bố trí liên tiếp để tạo thành vòng kẹp khép kín khi siết.
• Rãnh kẹp phía trong: Được gia công theo hình dạng mép ngoài của ferrule. Khi cùm được siết, phần rãnh này ép vào mép nghiêng của hai ferrule và kéo chúng tiến sát vào nhau.

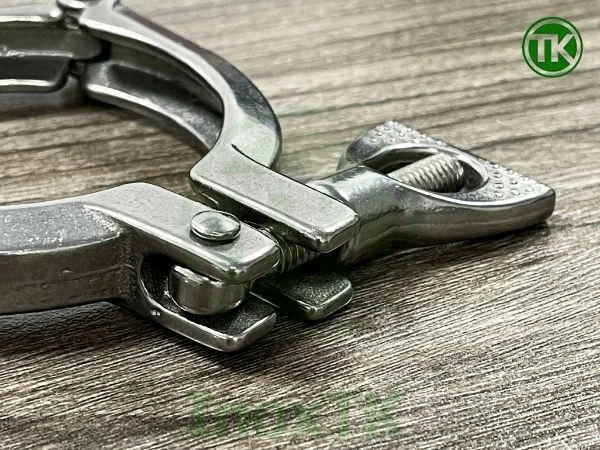

• Các khớp nối: Liên kết ba đoạn thân cùm, cho phép từng đoạn có thể xoay khi mở hoặc đóng. Nhờ nhiều điểm khớp, cùm có thể ôm đều hơn quanh chu vi của mối nối.
• Chốt liên kết: Giữ các đoạn thân cùm với nhau tại vị trí khớp xoay và giúp cùm hoạt động ổn định trong quá trình đóng mở.

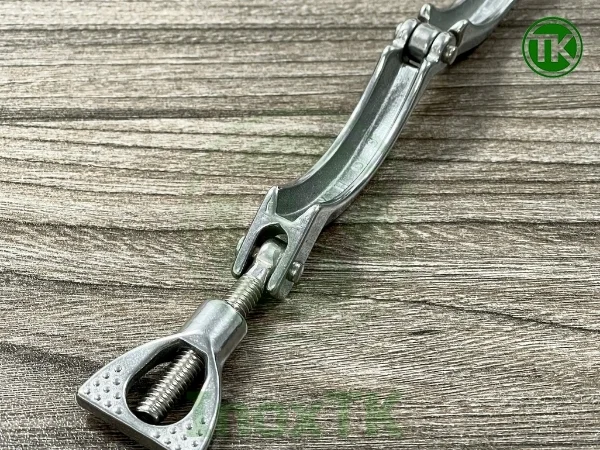

• Bộ tay vặn: Gồm phần ty ren và tay siết, dùng để kéo hai đầu cuối của cùm lại với nhau. Khi tay vặn được siết chặt, toàn bộ ba đoạn thân cùm sẽ đồng thời ép vào hai mặt ferrule.

2.2. Thông số kỹ thuật

Các thông số cơ bản của cùm kẹp clamp 3 khúc:

• Vật liệu: Inox 304
• Kết cấu: 3 mảnh
• Size: 1.5″ – 4″
• Áp suất làm việc: 20 – 40 bar (21ºC)
• Môi trường sử dụng: Thực phẩm, đồ uống, dược phẩm, mỹ phẩm, hóa chất và các hệ thống vi sinh

3. Nguyên lý siết và làm kín của cùm clamp 3 khúc

Cùm kẹp clamp 3 khúc hoạt động bằng cách thu nhỏ vòng kẹp quanh hai đầu ferrule khi siết tay vặn. Lực từ tay vặn được truyền qua ba mảnh thân cùm và các bản lề, làm toàn bộ vòng cùm ôm dần vào phần mép ngoài của ferrule.

Phía trong thân cùm có rãnh kẹp với hai bề mặt nghiêng, tương ứng với phần mép nghiêng của hai ferrule. Khi vòng cùm thu nhỏ, rãnh này tỳ vào mép ferrule. Nhờ hai bề mặt tiếp xúc đều có độ nghiêng, lực siết theo hướng vào tâm được chuyển thành lực ép kéo hai mặt ferrule tiến sát về phía nhau. Càng siết tay vặn, rãnh cùm càng ôm chặt vào mép ferrule và lực ép càng tăng.

Điểm đáng chú ý của thiết kế 3 khúc là khả năng phân bổ lực kẹp đều quanh mặt clamp. Với cùm 2 mảnh, lực siết tập trung nhiều hơn tại hai phần thân đối diện nhau. Trong khi đó, cùm 3 khúc chia vòng kẹp thành ba phần bao quanh gần như toàn bộ 360° của mặt ferrule. Có thể hình dung mỗi mảnh đảm nhiệm một vùng khoảng 120°, nhờ đó lực được truyền từ nhiều hướng quanh chu vi thay vì tập trung chủ yếu tại hai phía.

Ba mảnh thân còn được liên kết bằng nhiều bản lề nên từng mảnh có thể tự thay đổi góc nhỏ trong quá trình siết. Khi vòng cùm thu lại, các mảnh lần lượt áp sát theo bề mặt tròn của ferrule, làm tăng diện tích tiếp xúc thực tế giữa rãnh cùm và mép clamp. Vì vậy, mặt ferrule được giữ chắc hơn và ít có xu hướng lệch sang một phía.

Cấu trúc ba vùng tiếp xúc cũng giúp định tâm mối nối tốt hơn. Khi ba mảnh cùng ôm vào một bề mặt tròn từ các hướng khác nhau, ferrule được giữ gần tâm của vòng cùm trong quá trình siết. Đây là lý do cùm 3 khúc có khả năng ôm mặt clamp đều và ổn định hơn so với kết cấu 2 mảnh thông thường.

Như vậy, khả năng kẹp của cùm clamp 3 khúc được tạo nên từ ba yếu tố chính là rãnh nghiêng chuyển lực siết thành lực ép lên ferrule, ba mảnh phân bố lực quanh chu vi và các bản lề giúp từng mảnh tự ôm theo bề mặt tròn của mặt clamp.

4. Đặc điểm của thiết kế cùm clamp 3 khúc

Điểm khác biệt chính của cùm clamp 3 khúc nằm ở thân cùm được chia thành ba đoạn liên kết với nhau, thay vì chỉ sử dụng một thân kẹp lớn như loại clamp thông thường. Cách thiết kế này tạo ra một số đặc điểm đáng chú ý trong quá trình sử dụng.

• Phân bố lực kẹp đều hơn: Ba đoạn thân cùm cùng ôm quanh chu vi ferrule nên lực siết được truyền đến nhiều vị trí hơn, hạn chế tình trạng lực tập trung quá nhiều tại một phía của mối nối.
• Mối nối chắc chắn hơn: Khi siết, các đoạn cùm đồng thời ép vào mép ferrule, giúp hai mặt ferrule giữ đúng vị trí và ổn định hơn trong quá trình vận hành.
• Phù hợp với các tuyến có yêu cầu lực kẹp cao hơn: Thiết kế 3 khúc thường được sử dụng tại những vị trí cần kết nối chắc hơn so với cùm clamp thông thường, đặc biệt ở các hệ thống có áp suất làm việc cao hơn.
• Vẫn giữ khả năng tháo lắp nhanh: Mặc dù có kết cấu chắc chắn hơn, cùm vẫn sử dụng tay vặn nên có thể đóng mở mà không cần tháo nhiều bulong như các dòng cùm chịu áp lực cao chuyên dụng.
• Dễ mở rộng khi tháo: Các khớp xoay giữa ba đoạn cho phép cùm mở rộng ra khá nhiều, giúp đưa cùm ra khỏi mặt ferrule thuận tiện hơn.
• Có thể sử dụng nhiều lần: Cùm có thể tháo và lắp lại nhiều lần khi cần vệ sinh, bảo trì hoặc thay đổi thiết bị trên đường ống, miễn là thân cùm, ren và các khớp nối vẫn còn tốt.

5. Kích thước và khả năng chịu áp của cùm clamp 3 khúc

5.1. Kích thước cùm 3 mảnh

Cùm clamp 3 khúc thường được sản xuất theo nhiều kích thước để sử dụng với các đầu ferrule tương ứng trong hệ thống vi sinh. Dải kích thước phổ biến có thể từ Φ19 đến Φ102, gồm các size như Φ19 – Φ38, Φ51, Φ63, Φ76, Φ89 và Φ102.

Thông số kích thước của cùm thường liên quan đến đường kính mặt ferrule, đường kính phần ôm kẹp và kích thước tổng thể của cùm. Khi size tăng, đường kính vòng kẹp và kích thước thân cùm cũng tăng theo.

Bảng kích thước cùm clamp 3 khúc

5.2. Khả năng chịu áp của cùm clamp 3 khúc

Nhờ kết cấu ba đoạn thân cùm liên kết quanh chu vi, cùm kẹp clamp 3 khúc có khả năng tạo lực kẹp chắc và phân bố đều hơn so với loại clamp thông thường. Đây là lý do sản phẩm thường được sử dụng cho những mối nối có yêu cầu áp suất cao hơn.

Khả năng chịu áp của cùm không giống nhau ở tất cả các kích thước. Với cùng một kiểu thiết kế, các size nhỏ thường có mức chịu áp cao hơn, còn khi kích thước cùm tăng thì áp suất làm việc cho phép thường giảm xuống.

Nhiệt độ cũng ảnh hưởng đến mức chịu áp của toàn bộ mối nối. Vì vậy, thông số áp suất thường được thể hiện theo từng size và từng mức nhiệt độ cụ thể trong bảng kỹ thuật của sản phẩm.

Bảng khả năng chịu áp của cùm clamp 3 khúc

6. So sánh cùm clamp thường, cùm 3 khúc và cùm clamp áp lực cao

Ba loại cùm đều được sử dụng để giữ hai mặt clamp và tạo lực ép lên gioăng làm kín. Điểm khác nhau chủ yếu nằm ở kết cấu, cách phân bổ lực kẹp, phương pháp siết, tốc độ tháo lắp và khả năng chịu áp.

7. Ứng dụng của cùm kẹp clamp 3 khúc

Cùm kẹp clamp 3 khúc được sử dụng tại những vị trí cần mối nối clamp chắc hơn loại thông thường nhưng vẫn yêu cầu tháo lắp nhanh. Nhờ lực kẹp được phân bố đều quanh mặt clamp, sản phẩm phù hợp với các tuyến có áp suất làm việc ở mức trung bình hoặc thường xuyên chịu dao động trong quá trình vận hành.

Trong hệ thống thực phẩm và đồ uống, cùm thường được lắp tại đường ống kết nối với bơm, bộ lọc, thiết bị trao đổi nhiệt, bồn chứa và các cụm thiết bị cần tháo vệ sinh định kỳ.

Trong dược phẩm, mỹ phẩm và các hệ thống vi sinh, cùm 3 khúc phù hợp với những vị trí cần kết nối chắc chắn nhưng vẫn phải tháo mở thuận tiện để kiểm tra, vệ sinh hoặc thay gioăng.

Sản phẩm cũng được sử dụng tại đường CIP, tuyến khí hoặc chất lỏng có áp suất cao hơn đường vi sinh thông thường, các vị trí gần đầu ra của bơm hoặc những đoạn đường ống có rung động nhẹ trong quá trình hoạt động.

Cùm clamp 3 khúc thường được dùng cùng với đầu ferrule, gioăng clamp, ống inox vi sinh, van và các thiết bị vi sinh để tạo thành một mối nối có thể tháo lắp nhiều lần mà vẫn giữ độ chắc chắn cần thiết.

8. Lưu ý khi lựa chọn cùm clamp 3 khúc

Khi lựa chọn cùm clamp 3 khúc, cần xác định đúng một số thông tin cơ bản để cùm phù hợp với mặt clamp và điều kiện làm việc của hệ thống.

• Kích thước mặt clamp: Cùm phải đúng size với đầu ferrule đang sử dụng. Không nên chỉ dựa vào đường kính ngoài của ống nếu chưa kiểm tra kích thước mặt clamp.
• Tiêu chuẩn kết nối: Cần xác định đúng hệ clamp đang dùng để tránh trường hợp cùng tên size nhưng kích thước ferrule khác nhau.
• Áp suất làm việc: Cần chọn loại cùm có khả năng chịu áp phù hợp với áp suất thực tế của tuyến ống.
• Nhiệt độ làm việc: Nhiệt độ ảnh hưởng đến khả năng chịu áp của mối nối, đặc biệt khi kết hợp với các loại gioăng khác nhau.
• Vật liệu cùm: Inox cần phù hợp với môi trường sử dụng, nhất là tại các hệ thống có độ ẩm cao, hóa chất hoặc yêu cầu vệ sinh thường xuyên.
• Tình trạng thân cùm và tay vặn: Phần thân, bản lề, ren và tay siết cần chắc chắn, không cong vênh hoặc lỏng để lực kẹp được truyền đều quanh mặt clamp.
