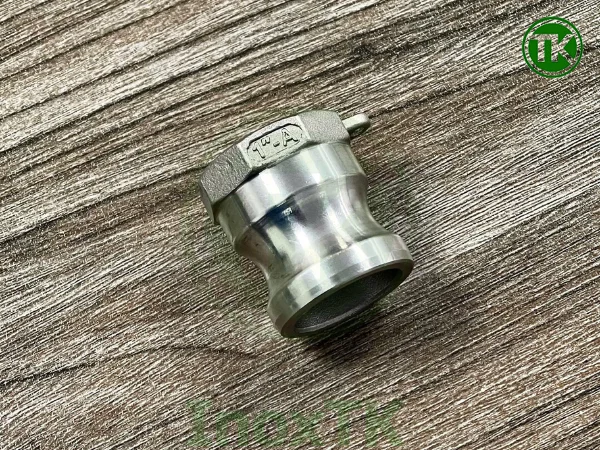

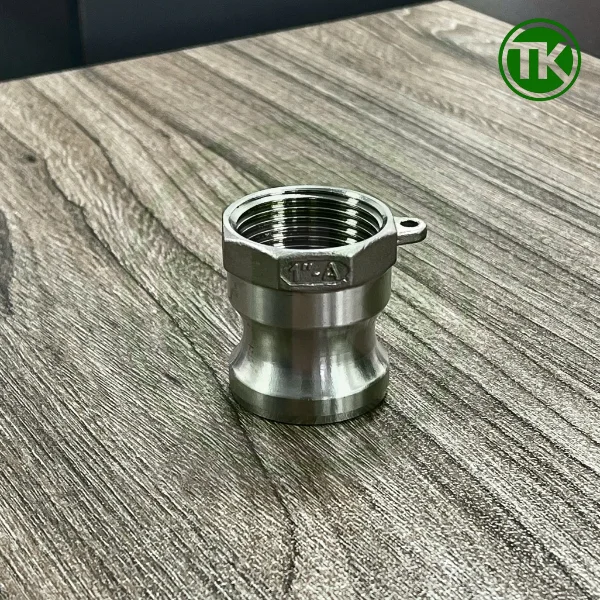

Khớp nối nhanh inox Type A là gì?

1. Tổng quan về khớp nối nhanh inox Type A

Khớp nối nhanh inox Type A là một trong những dòng phụ kiện được sử dụng rộng rãi nhất trong các hệ thống đường ống inox công nghiệp nhờ khả năng tháo – lắp nhanh, chịu áp tốt và độ bền vượt trội. Đây là dạng clamp lock đực trong bộ khớp nối Camlock tiêu chuẩn, được thiết kế để kết nối cực nhanh với các đầu khóa cam tương ứng như Type E, Type F và Type DP.

Trong vận hành thực tế, rất nhiều kỹ sư lựa chọn khớp nối nhanh inox Type A để rút ngắn thời gian tháo lắp, giảm sự cố rò rỉ và phù hợp trong các hệ dẫn nước, khí nén, dầu, hơi nóng và nhiều loại hóa chất nhẹ – nặng tùy theo vật liệu inox 304 hoặc inox 316.

Điểm đặc biệt của Type A so với các Type còn lại nằm ở cấu hình đầu ren ngoài + đầu cắm đực Camlock. Cấu hình này giúp Type A đóng vai trò là đầu chuyển nhanh từ tuyến ống ren sang hệ Camlock. Trong bối cảnh hệ thống hiện đại ưu tiên tốc độ bảo trì, thay đổi cấu hình nhanh, việc dùng khớp nối nhanh inox Type A mang lại hiệu quả rất lớn.

Bài viết này sẽ phân tích toàn diện về sản phẩm theo đúng chuẩn SEO kỹ thuật – đi sâu vào thông số, cấu tạo, bảng kích thước, hướng dẫn lựa chọn, ứng dụng và lý do bạn nên mua tại Inox TK.

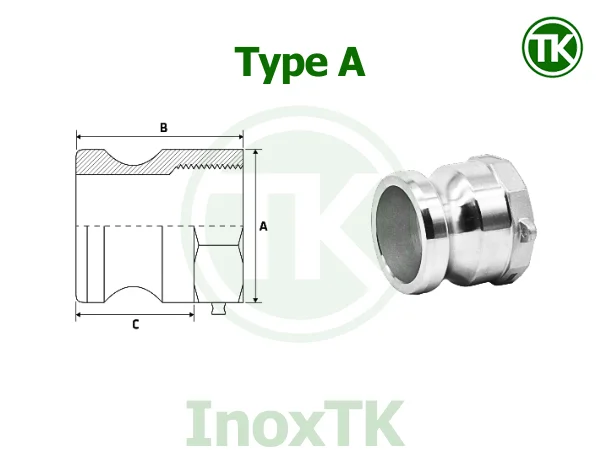

2. Cấu tạo khớp nối nhanh inox Type A

Khớp nối nhanh inox được thiết kế theo tiêu chuẩn Camlock, cấu tạo đơn giản nhưng độ chính xác cao, đảm bảo khả năng kết nối nhanh và chống rò rỉ trong các hệ thống công nghiệp. Từng bộ phận được gia công đúng chuẩn, giúp sản phẩm vận hành bền bỉ dưới áp lực và nhiệt độ cao.

1. Thân khớp (Body – Inox 304/316)

Ý chính: Bộ phận quan trọng nhất, gia công bằng inox 304 hoặc inox 316.

Phân tích kỹ thuật:

• Inox 304 phù hợp môi trường nước sạch, khí nén, dầu nhẹ.
• Inox 316 chống ăn mòn Clorua, hóa chất mạnh, ứng dụng trong ngành hóa chất.
• Thân được tiện CNC, đảm bảo độ chính xác độ tròn và độ dày thành khớp.

2. Đầu ren ngoài (Threaded Adapter)

Ý chính: Type A có đầu ren ngoài tiêu chuẩn BSP/NPT để kết nối trực tiếp với đường ống hoặc phụ kiện ren trong.

Phân tích kỹ thuật:

• Ren được cắt chuẩn giúp siết chặt, giảm rò rỉ.
• Độ sâu ren và bước ren đúng tiêu chuẩn → bền, chống tuôn ren khi áp lực lớn.
• Tùy hệ thống mà chọn BSP (phổ biến ở VN) hoặc NPT (hệ Mỹ).

3. Đầu nối nhanh (Coupling Insert)

Ý chính: Phần đầu cắm tiêu chuẩn Camlock – là nơi kết nối với khóa kẹp của Type B/C/D.

Phân tích kỹ thuật:

• Bề mặt mài mịn để tránh mài mòn gioăng.
• Kích thước “gờ khóa” phải chính xác để khóa cam hoạt động mượt và kín.

4. Gioăng làm kín (Gasket – EPDM / NBR / PTFE)

Ý chính: Đảm bảo độ kín tuyệt đối.

Phân tích kỹ thuật – khi nào chọn loại nào:

• EPDM: dùng cho nước sạch, nước nóng, hơi, chịu nhiệt tốt.
• NBR: dùng cho dầu, nhiên liệu, dung môi nhẹ.
• PTFE: dùng cho hóa chất mạnh, axit, môi trường có pH cao.

Tầm quan trọng: Gioăng là chi tiết hay bị mòn nhất → cần kiểm tra và thay định kỳ.

5. Rãnh khóa cam và vòng đỡ

Ý chính: Rãnh này giúp khóa cam của đầu đối nữ (Type B/C/D) bám chặt vào Type A.

Phân tích kỹ thuật:

• Độ chính xác rãnh khóa quyết định độ kín.
• Gia công kém → rung, kêu, rò rỉ khi áp lực thay đổi.

6. Bề mặt xử lý hoàn thiện

Ý chính: Bề mặt được đánh bóng để giảm điểm bám cặn và tăng độ bền khi làm việc lâu dài.

Phân tích kỹ thuật:

• Hoàn thiện tốt giúp dễ vệ sinh và giảm mài mòn.
• Quan trọng với môi trường thực phẩm – hóa chất.

3. Thông số kỹ thuật và bảng tra kích thước của khớp nối nhanh inox Type A

Để lựa chọn đúng khớp nối nhanh inox Type A, người mua cần nắm rõ các thông số kỹ thuật quan trọng sau:

• Chất liệu: Inox 304, Inox 316
• Type: A
• Áp lực làm việc: 10bar
• Nhiệt độ làm việc: Max 280ºC
• Môi trường làm việc: Khí nén, dung dịch lỏng,…
• Xuất xứ: Trung Quốc

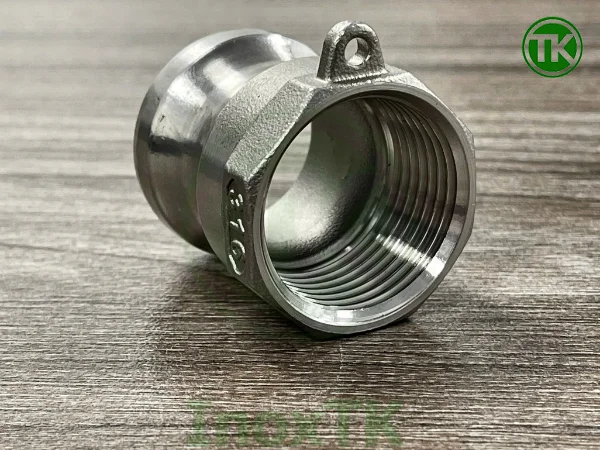

4. Ứng dụng thực tế của khớp nối nhanh inox Type A trong đường ống công nghiệp

Khớp nối nhanh inox Type A không chỉ là một phụ kiện rời rạc mà đóng vai trò như một “điểm trung gian thông minh” giữa tuyến ống ren và hệ thống khớp nối nhanh Camlock. Nhờ thiết kế dạng clamp lock đực chuẩn hóa, sản phẩm có thể làm việc ổn định trong nhiều môi trường khác nhau, từ nước sạch đến hóa chất ăn mòn.

4.1. Ứng dụng trong hệ thống nước và xử lý nước công nghiệp

Trong các tuyến dẫn nước sạch, nước kỹ thuật hoặc hệ thống xử lý nước thải, việc phải tháo lắp đường ống định kỳ để vệ sinh, kiểm tra là điều diễn ra thường xuyên. Khi sử dụng khớp nối ren truyền thống, thời gian tháo lắp rất lâu và dễ làm hỏng ren nếu thao tác nhiều lần. Lúc này, khớp nối nhanh inox Type A kết hợp với các đầu Camlock tương ứng giúp:

• Rút ngắn đáng kể thời gian tháo lắp khi vệ sinh đường ống hoặc thay bơm.
• Giảm nguy cơ tuôn ren, kẹt ren do siết mở nhiều lần.
• Đảm bảo độ kín nhờ mặt tiếp xúc và gioăng đúng vật liệu, đặc biệt khi dùng inox 304 cho nước sạch hoặc inox 316 cho môi trường có lẫn hóa chất.

4.2. Ứng dụng cho khí nén và hơi trong công nghiệp

Ở các hệ thống khí nén, khí kỹ thuật hoặc hơi áp thấp, yêu cầu quan trọng là khả năng tháo lắp nhanh, hạn chế rò rỉ và giữ áp ổn định. Khi chọn đúng áp lực làm việc và đúng loại gioăng, khớp nối nhanh inox Type A giúp:

• Tạo điểm kết nối nhanh cho các nhánh khí nén, thuận tiện khi di dời, thay đổi bố trí máy móc.
• Cho phép cô lập nhanh từng đoạn hệ thống để bảo trì mà không phải tháo cả tuyến dài.
• Kết hợp tốt với clamp lock đực và các đầu Camlock khác, đảm bảo việc gài – khóa cam mượt, hạn chế rung và xì khí.

4.3. Ứng dụng trong hệ thống bơm xăng dầu, dầu thủy lực

Với các môi trường như xăng dầu, dầu thủy lực hoặc dung môi nhẹ, khả năng chống ăn mòn của inox thép không gỉ và độ kín của khớp nối là yếu tố quyết định. Khi sử dụng đúng loại gioăng NBR và chọn inox 304 hoặc 316 tùy môi trường, khớp nối nhanh inox Type A:

• Giúp thao tác đóng – mở, đấu nối với xe bồn hoặc bồn chứa diễn ra cực nhanh.
• Hạn chế rò rỉ tại các điểm đấu nối tạm thời, nơi thường xuyên tháo – nối nhiều lần trong ngày.
• Phù hợp với các hệ thống cần thay đổi cấu hình đường hút xả linh hoạt.

4.4. Ứng dụng cho hóa chất và môi trường ăn mòn

Với môi trường hóa chất, dung dịch ăn mòn hoặc có chứa muối, lựa chọn inox 316 kết hợp gioăng PTFE cho khớp nối nhanh inox Type A sẽ tăng đáng kể tuổi thọ thiết bị. Sản phẩm lúc này:

• Đảm bảo việc tháo lắp nhanh nhưng vẫn giữ được độ bền trước hóa chất mạnh.
• Giảm nguy cơ nứt vỡ, xì rò tại các điểm nối tạm thời trong quá trình bơm, chuyển tải hóa chất.
• Kết hợp linh hoạt với các Type khác trong hệ Camlock, tạo thành một hệ khớp nối đồng bộ cho toàn bộ dây chuyền.

4.5. Ứng dụng trên xe bồn, trạm bơm, bồn chứa di động

Ở các xe bồn hoặc trạm bơm di động, yêu cầu cao nhất là thao tác nhanh, an toàn và dễ thay đổi cấu hình đường ống. Với vai trò là đầu ren ngoài kết hợp đầu clamp lock đực, khớp nối nhanh inox Type A:

• Giúp thay đổi nhanh đường hút – xả giữa nhiều bồn chứa.
• Cho phép tháo hẳn cả đoạn ống hoặc cụm bơm chỉ bằng thao tác mở cam của đầu đối nữ.
• Tối ưu thời gian dừng máy, đặc biệt quan trọng trong vận hành logistics hoặc sản xuất liên tục.

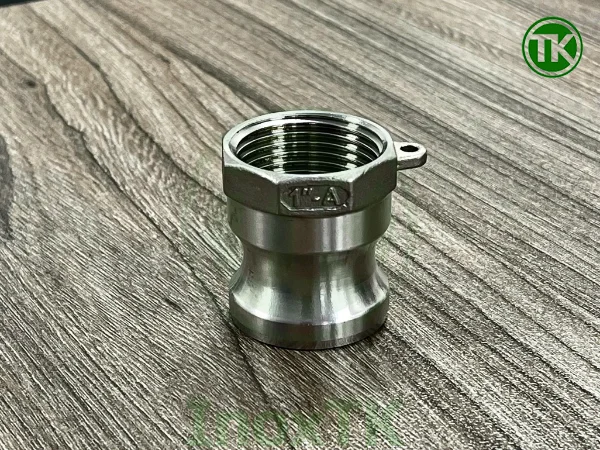

5. Ưu điểm và nhược điểm của khớp nối nhanh inox Type A

Dẫn dắt:
Khớp nối nhanh inox Type A được sử dụng rộng rãi vì tính tiện dụng và độ bền cao. Tuy nhiên, giống mọi thiết bị công nghiệp, sản phẩm cũng có những giới hạn mà kỹ sư cần nắm rõ trước khi lựa chọn.

5.1. Ưu điểm

• Tháo – lắp cực nhanh, tối ưu vận hành
  • Chỉ cần thao tác gài – mở cam (từ Type B/C/D) là tách rời hoặc kết nối ngay.
  • Giúp tiết kiệm thời gian khi phải tháo rửa đường ống hoặc thay đổi cấu hình.
• Chịu ăn mòn và chịu áp lực tốt
  • Inox 304/316 đảm bảo chống rỉ, bền với nước, dầu, khí nén, hóa chất nhẹ.
  • Inox 316 đặc biệt bền trong môi trường chứa muối, axit, Clorua.
• Thiết kế phổ biến, dễ thay thế – dễ tìm hàng tương thích
  • Theo tiêu chuẩn Camlock Unified, nên có thể kết hợp linh hoạt với Type B/C/D/F bất kỳ thương hiệu.
  • Dễ mua, dễ thay thế, không lo bị lệ thuộc một hãng.
• Kín tuyệt đối, ít rò rỉ
  • Nhờ hệ gioăng + rãnh khóa chính xác.
  • Giảm thiếu rủi ro thất thoát chất lỏng – đặc biệt trong hệ hóa chất, xăng dầu.
• Phù hợp nhiều ứng dụng công nghiệp
  • Dùng cho nước, khí, hơi, xăng dầu, hóa chất…
  • Linh hoạt trong các hệ thống bơm, xe bồn, nhà máy sản xuất.

5.2. Nhược điểm

• Không phù hợp áp lực siêu cao hoặc rung mạnh
  • Camlock nói chung chỉ phù hợp từ PN10 → PN25.
  • Hệ pipe rung nhiều hoặc áp lực biến thiên mạnh có thể làm tuột cam nếu khóa không chuẩn.
• Gioăng phải thay định kỳ
  • EPDM/NBR/Thép không phù hợp vĩnh viễn.
  • Chịu hóa chất hoặc nhiệt cao lâu ngày → lão hóa → cần thay đúng thời gian.
• Dễ mua nhầm hàng mỏng hoặc gia công sai chuẩn
  • Thị trường nhiều hàng mỏng, ren không chuẩn → rò rỉ, nhanh hỏng.
  • Vì vậy phải chọn nhà cung cấp uy tín như Inox TK.
• Không phù hợp đường ống vệ sinh tuyệt đối
  • Camlock khó đạt mức độ vệ sinh vi sinh như clamp vi sinh (TC) → không ưu tiên cho ngành vi sinh yêu cầu Ra ≤ 0.8 µm.

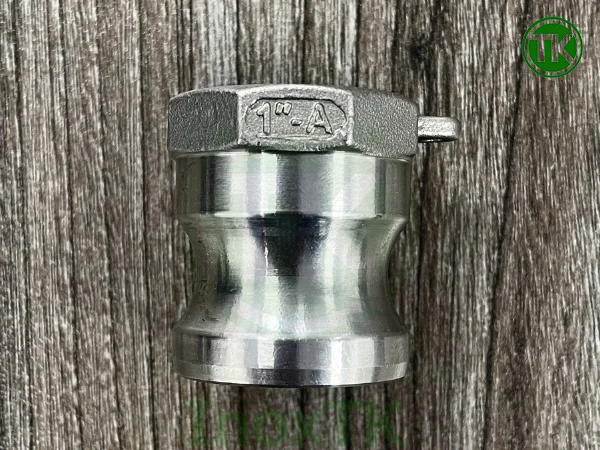

6. Hướng dẫn lựa chọn đúng khớp nối nhanh inox Type A cho hệ thống của bạn

Lựa chọn đúng khớp nối nhanh inox Type A ngay từ đầu sẽ giúp hệ thống vận hành ổn định, hạn chế rò rỉ và giảm chi phí bảo trì về sau. Thay vì chỉ nhìn vào giá, người mua kỹ thuật nên cân nhắc theo từng bước như dưới đây.

6.1. Xác định rõ lưu chất và môi trường làm việc

Bước đầu tiên là trả lời câu hỏi: “Mình đang dẫn môi chất gì, điều kiện làm việc ra sao”. Với từng loại lưu chất, lựa chọn inox và gioăng cho khớp nối nhanh inox Type A sẽ khác nhau:

• Nước sạch, khí nén, dầu nhẹ → inox 304 thường đã đủ, gioăng EPDM hoặc NBR.
• Môi trường có muối, hóa chất ăn mòn, dung dịch axit hoặc kiềm → ưu tiên inox 316 với gioăng PTFE.
• Xăng dầu, nhiên liệu → chọn gioăng NBR để tương thích với dầu và dung môi.

Việc hiểu môi trường làm việc giúp tránh tình trạng dùng sai vật liệu, dẫn đến khớp nối nhanh inox Type A bị rỉ sét, chai gioăng hoặc nứt vỡ sau một thời gian ngắn.

6.2. Kiểm tra áp lực và nhiệt độ vận hành

Thông số áp lực và nhiệt độ làm việc là giới hạn an toàn của bất kỳ phụ kiện nào. Khi lựa chọn khớp nối nhanh inox Type A, bạn cần:

• Dựa vào áp lực tối đa của hệ thống để chọn cấp PN phù hợp.
• Dựa vào nhiệt độ lưu chất để chọn vật liệu gioăng tương ứng.

Nếu chọn PN thấp hơn áp lực thực tế hoặc dùng gioăng không chịu nhiệt, hệ thống rất dễ bị rò rỉ, xì hơi, thậm chí bung khớp khi tăng tải.

6.3. Xác định đúng kích thước ren và tiêu chuẩn ren

Khớp nối nhanh inox Type A có đầu ren ngoài, vì vậy việc khớp hoàn toàn với ren trong của tuyến ống là rất quan trọng. Trước khi đặt hàng, bạn nên:

• Đo hoặc kiểm tra lại size DN và quy cách ren hiện có.
• Xác định xem hệ thống đang dùng ren BSP hay NPT để đặt đúng tiêu chuẩn.

Nếu chọn sai loại ren, khớp nối sẽ không siết kín, rất khó xử lý về sau dù bạn có dùng thêm băng keo lụa hoặc keo làm kín.

6.4. Chọn đúng tổ hợp với các Type khác trong hệ Camlock

Khớp nối nhanh inox Type A đóng vai trò là đầu clamp lock đực, để hoạt động được cần kết hợp với các đầu cái như Type B, Type C hoặc Type D. Khi thiết kế hệ thống, bạn nên hình dung đầy đủ chuỗi kết nối:

• Ống hoặc phụ kiện ren trong → khớp nối nhanh inox Type A → đầu cái có khóa cam (Type B/C/D).
• Đảm bảo các Type đều cùng size, cùng tiêu chuẩn Camlock và cùng cấp áp lực.

Một hệ khớp nối Camlock đồng bộ sẽ giúp thao tác nhẹ nhàng, khóa cam êm, giảm mài mòn gioăng và hạn chế rò rỉ.

6.5. Đánh giá chất lượng gia công và độ hoàn thiện bề mặt

Khớp nối nhanh inox Type A nhìn qua có vẻ đơn giản nhưng chất lượng gia công quyết định rất lớn đến tuổi thọ:

• Thân inox phải đúc hoặc tiện dày, bề mặt không rỗ, không nứt.
• Ren ngoài phải sâu, đều, không bị sứt mẻ.
• Bề mặt đầu clamp lock đực phải tròn đều, không gờ sắc làm xước gioăng.

Hàng gia công kém thường lắp rất khó, mau hỏng, hay bị rỉ sét và nhanh rò rỉ ở các điểm khóa cam.

6.6. Ưu tiên nhà cung cấp có tư vấn kỹ thuật rõ ràng

Với một sản phẩm liên quan đến áp lực, hóa chất và an toàn đường ống như khớp nối nhanh inox Type A, việc có đơn vị tư vấn kỹ thuật bài bản là rất quan trọng. Nhà cung cấp hiểu sâu về vật liệu, tiêu chuẩn và thực tế vận hành sẽ giúp bạn:

• Chọn đúng loại ngay từ lần đầu, tránh mua về rồi lại phải đổi.
• Đề xuất luôn tổ hợp khớp nối, van và ống cho phù hợp.
• Tư vấn được cả phương án dự phòng nếu sau này hệ thống nâng cấp lưu chất hoặc áp lực.

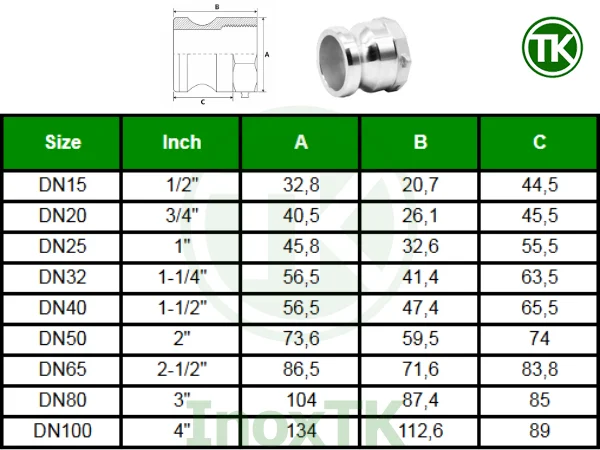

7. Bảng kích thước khớp nối nhanh inox type A

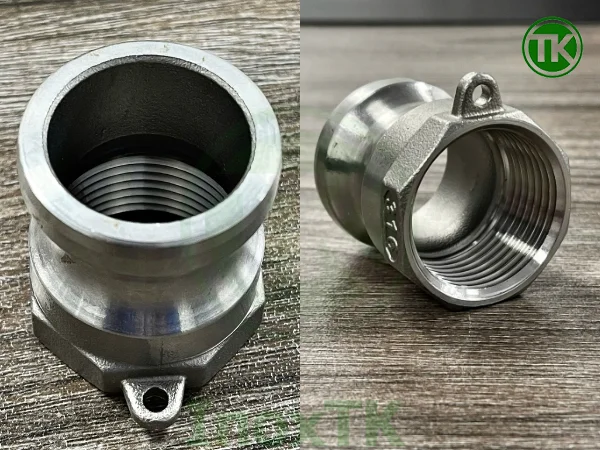

8. Mua khớp nối nhanh inox Type A ở đâu uy tín? – Gợi ý từ Inox TK

Chọn đúng nhà cung cấp là yếu tố quyết định độ bền và độ an toàn của hệ thống sử dụng khớp nối nhanh inox Type A. Trong thực tế, sự khác biệt lớn nhất nằm ở vật liệu inox, độ dày, độ hoàn thiện và chất lượng ren.

Tại sao nên chọn Inox TK?

• Hàng nhập khẩu chính hãng với CO CQ đầy đủ cho từng lô, đảm bảo đúng vật liệu inox 304 hoặc 316.
• Kho sẵn đa dạng size từ DN15 đến DN100, đầy đủ cả các loại clamp lock đực – clamp lock cái trong hệ Camlock.
• Chất lượng gia công đồng đều, ren sâu, bề mặt mịn, đảm bảo kín khít khi khóa cam.
• Tư vấn kỹ thuật chuẩn xác, giúp chọn đúng vật liệu inox, đúng gioăng và đúng tiêu chuẩn Camlock theo môi trường làm việc.
• Giá tốt – giao nhanh toàn quốc, hỗ trợ linh hoạt cả đơn lẻ và đơn số lượng lớn.

Nếu bạn cần báo giá hoặc kiểm tra hàng sẵn kho, chỉ cần liên hệ Inox TK là có ngay phương án phù hợp cho hệ thống của bạn.
