Kính rắc co inox vi sinh

1. Kính rắc co inox vi sinh là gì?

Kính rắc co inox vi sinh là một loại kính quan sát bồn inox vi sinh, khác hoàn toàn với rắc co inox vi sinh dùng để kết nối đường ống. Sản phẩm được lắp trên bồn chứa hoặc thiết bị để giúp người vận hành dễ dàng quan sát, thăm nom tình trạng lưu chất bên trong, đồng thời theo dõi các quá trình như khuấy, trộn, nghiền, ép hoặc xử lý nguyên liệu trong quá trình vận hành.

Kính rắc co được chế tạo với phần thân bằng inox 304 hoặc inox 316, có khả năng chống gỉ, chống ăn mòn và làm việc tốt trong nhiều môi trường khác nhau. Nhờ đó, sản phẩm được ứng dụng phổ biến trong các ngành thực phẩm, bia, nước giải khát, sữa, dược phẩm, mỹ phẩm và các hệ thống inox vi sinh cần quan sát trực tiếp quá trình bên trong bồn mà không phải mở thiết bị.

2. Cấu tạo của kính rắc co inox vi sinh

Kính rắc co inox vi sinh có cấu tạo gồm các phần sau:

• Rắc co: Gồm 2 phần, phần phía trên có ren trong và phần phía dưới có ren ngoài, có thể vặn chặt lại với nhau. Phần rắc co phía dưới có tác dụng hàn trực tiếp vào thành bồn tank inox. Đầu rắc co trên có tác dụng xoáy chặt, giữ chắc và bảo vệ các thành phần nằm giữa 2 đầu rắc co này.
• Thấu kính: Được làm từ kính cường lực chất lượng cao, có thể chịu được nhiệt độ cùng với áp suất cao.
• Gioăng làm kín: Bao gồm 2 gioăng, lắp ở giữa 2 đầu rắc co với kính, có tác dụng làm kín không cho lưu chất rò rỉ ra ngoài và bảo vệ thấu kính khỏi sự va đập với phần inox. Thường là vật liệu silicon hoặc PTFE hoặc EPDM.

3. Thông số kỹ thuật kính rắc co inox vi sinh

Kính rắc co inox vi sinh được sản xuất với nhiều kích thước khác nhau, phù hợp cho các vị trí quan sát trên bồn tank hoặc thiết bị vi sinh. Sản phẩm sử dụng thân inox kết hợp với kính cường lực và gioăng làm kín, đáp ứng tốt yêu cầu về độ kín, khả năng quan sát, nhiệt độ và áp suất làm việc trong nhiều hệ thống.

Các thông số kỹ thuật cơ bản của sản phẩm hiện Inox TK cung cấp gồm:

• Chất liệu thân: Inox 304, Inox 316
• Chất liệu thấu kính: Kính cường lực
• Gioăng làm kín: Silicone, EPDM, Teflon
• Kích thước có sẵn: Ø51 – Ø108
• Nhiệt độ làm việc: -50 – 150°C
• Áp suất làm việc: 10 bar
• Môi trường làm việc: Nước, hóa chất, xăng dầu,…
• Xuất xứ: Trung Quốc

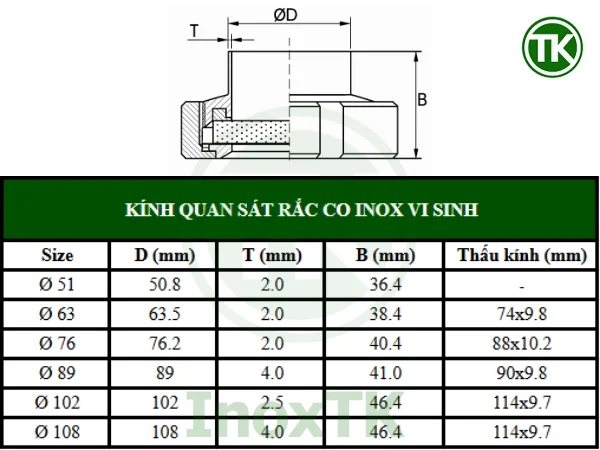

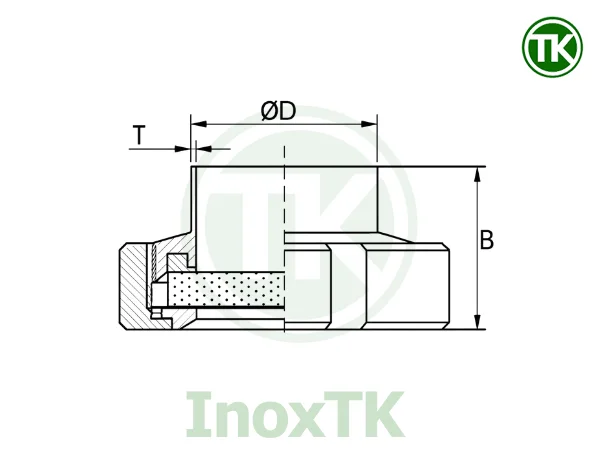

Bảng kích thước kính rắc co inox vi sinh

Đơn vị kích thước: mm.

4. Kính rắc co quan sát inox vi sinh có những biến thể nào?

Dựa trên kết cấu cơ bản gồm hai đầu rắc co, thấu kính cường lực và gioăng làm kín, kính rắc co inox vi sinh có thể được bổ sung thêm các bộ phận hỗ trợ quan sát. Theo đó, sản phẩm thường được chia thành kính rắc co quan sát tiêu chuẩn, kính rắc co có gạt sương, kính rắc co có đèn và kính rắc co có đèn và gạt sương.

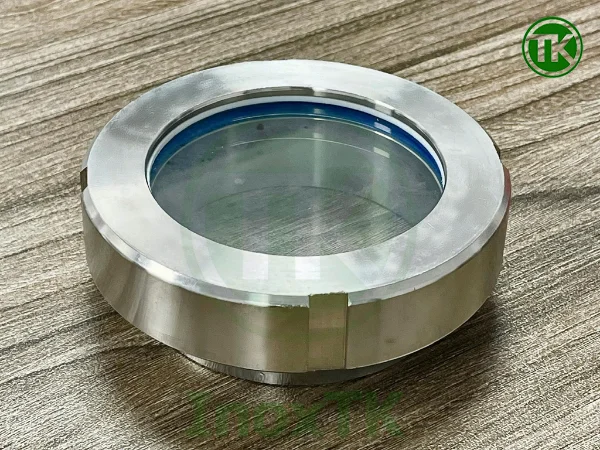

4.1. Kính rắc co quan sát inox vi sinh tiêu chuẩn

Kính rắc co quan sát inox vi sinh tiêu chuẩn là phiên bản có kết cấu đơn giản nhất. Thấu kính được đặt giữa hai đầu rắc co cùng các gioăng làm kín, sau đó phần rắc co phía trên được xoáy xuống để ép giữ và cố định toàn bộ cụm kính.

Với kính quan sát rắc co inox vi sinh loại tiêu chuẩn, người vận hành có thể nhìn trực tiếp vào bên trong bồn để theo dõi mức lưu chất, màu sắc hoặc quá trình khuấy trộn. Loại này phù hợp với các bồn có đủ ánh sáng và mặt kính ít bị hơi nước hoặc sản phẩm bám che khuất.

4.2. Kính rắc co inox vi sinh có gạt sương

Kính rắc co inox vi sinh có gạt sương được phát triển từ loại tiêu chuẩn nhưng bổ sung thêm cơ cấu gạt tại khu vực thấu kính. Bộ gạt giúp loại bỏ hơi nước, giọt chất lỏng hoặc lớp lưu chất bám trên mặt kính làm cản trở tầm nhìn.

Nhờ cơ cấu này, kính quan sát bồn rắc co có gạt sương phù hợp với các bồn thường xuyên xuất hiện hơi nóng, độ ẩm cao hoặc lưu chất dễ bám lên kính. Người vận hành có thể làm sạch vùng quan sát ngay trong quá trình sử dụng mà không cần tháo cụm kính ra khỏi bồn.

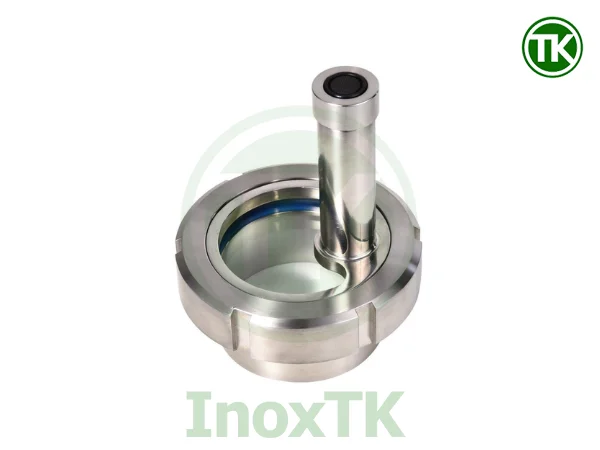

4.3. Kính rắc co inox vi sinh có đèn

Kính rắc co inox vi sinh có đèn được tích hợp thêm bộ phận chiếu sáng hướng vào bên trong bồn tank. Ánh sáng từ đèn giúp cải thiện khả năng quan sát khi không gian trong bồn tối hoặc không nhận đủ ánh sáng từ bên ngoài.

Vì vậy, kính quan sát bồn rắc co có đèn thường được sử dụng tại các bồn kín hoặc bồn có kích thước lớn, nơi cần quan sát rõ hơn màu sắc, bọt khí, chuyển động của lưu chất và quá trình khuấy trộn bên trong.

4.4. Kính rắc co inox vi sinh có đèn và gạt sương

Kính rắc co inox vi sinh có đèn và gạt sương là phiên bản kết hợp cả hai bộ phận hỗ trợ quan sát trên cùng một cụm kính. Đèn có nhiệm vụ chiếu sáng không gian bên trong bồn, còn cơ cấu gạt giúp làm sạch vùng kính khi xuất hiện hơi nước hoặc lưu chất bám trên bề mặt.

Nhờ đó, kính quan sát rắc co có đèn và gạt sương phù hợp với những bồn có điều kiện quan sát khó, vừa thiếu ánh sáng vừa thường xuyên xảy ra hiện tượng ngưng tụ hoặc bám sản phẩm trên kính.

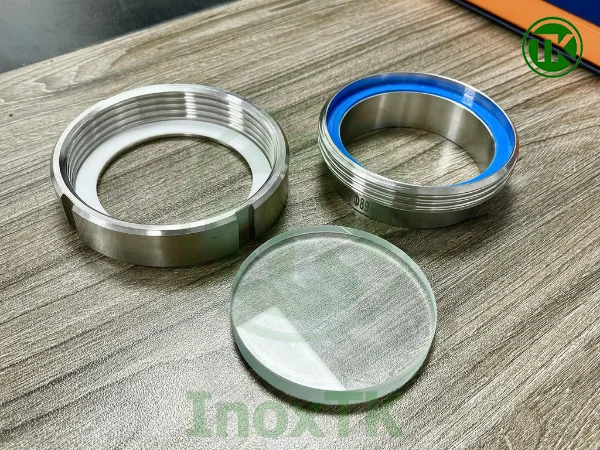

5. Vì sao kính rắc co thuận tiện hơn khi cần tháo kính để vệ sinh?

Điểm thuận tiện của kính rắc co inox vi sinh nằm ở cơ cấu liên kết bằng ren giữa hai phần rắc co. Phần phía dưới được hàn cố định vào bồn tank, còn phần phía trên có thể vặn tháo ra để tiếp cận trực tiếp thấu kính và gioăng làm kín. Vì vậy, khi cần vệ sinh hoặc kiểm tra kính, người vận hành không phải tháo toàn bộ cụm khỏi bồn.

• Không phải tháo nhiều bulông: Chỉ cần nới và tháo phần rắc co phía trên, thao tác đơn giản hơn so với kính mặt bích inox vi sinh sử dụng nhiều bulông siết quanh thân.
• Có thể lấy thấu kính ra riêng: Sau khi tháo đầu rắc co trên, thấu kính và hai gioăng có thể được lấy ra để vệ sinh cặn bám, kiểm tra vết xước hoặc thay mới khi cần.
• Dễ kiểm tra và thay gioăng: Hai gioăng nằm ngay hai phía của kính nên có thể quan sát trực tiếp tình trạng chai cứng, biến dạng hoặc rách sau khi mở cụm rắc co.
• Phần hàn trên bồn vẫn giữ nguyên: Rắc co phía dưới được hàn cố định vào thành bồn nên khi tháo vệ sinh kính không cần tác động đến vị trí hàn hay tháo cả cụm khỏi tank.
• Thời gian tháo lắp tương đối nhanh: Kết cấu ít chi tiết liên kết giúp việc tháo kính, vệ sinh và lắp lại thuận tiện hơn trong các đợt bảo trì định kỳ.
• Phù hợp với các vị trí cần vệ sinh kính thường xuyên: Với các bồn chứa sản phẩm dễ bám lên bề mặt quan sát, việc có thể tháo riêng kính và gioăng giúp công việc vệ sinh thực tế dễ thực hiện hơn.

6. Ưu điểm của kính rắc co inox vi sinh

Kính rắc co inox vi sinh có nhiều ưu điểm thực tế khi lắp đặt trên bồn tank, đặc biệt ở khả năng quan sát trực tiếp, độ bền vật liệu và sự thuận tiện trong quá trình vệ sinh, bảo trì.

• Quan sát trực tiếp bên trong bồn: Thấu kính trong suốt giúp người vận hành dễ dàng theo dõi mức lưu chất, màu sắc, độ trong đục, bọt khí hoặc quá trình khuấy trộn mà không cần mở bồn.
• Khả năng chống ăn mòn tốt: Phần rắc co được chế tạo từ inox 304 hoặc inox 316, phù hợp với nhiều môi trường nước, thực phẩm, đồ uống và hóa chất tương thích. Trong đó, inox 316 có khả năng chống ăn mòn tốt hơn khi làm việc trong môi trường có tính ăn mòn cao hơn.
• Chịu được áp suất tương đối cao: Sản phẩm có áp suất làm việc khoảng 10 bar, có thể sử dụng trên nhiều bồn tank có áp khi điều kiện vận hành nằm trong giới hạn thiết kế của kính.
• Thấu kính cường lực có độ bền cao: Kính có khả năng chịu lực tốt hơn kính thông thường, đồng thời vẫn đảm bảo độ trong cần thiết để quan sát bên trong thiết bị.
• Kết cấu rắc co gọn và chắc chắn: Phần rắc co dưới được hàn cố định vào bồn, phần phía trên xoáy chặt bằng ren để giữ thấu kính và gioăng, giúp cụm kính có kết cấu gọn và ít chi tiết liên kết.
• Tháo lắp thuận tiện khi vệ sinh: Khi cần làm sạch hoặc kiểm tra, có thể tháo phần rắc co phía trên để lấy riêng thấu kính và gioăng ra ngoài mà không cần tháo phần rắc co đã hàn trên bồn.
• Dễ thay thế thấu kính và gioăng: Kính và gioăng là các chi tiết có thể tháo riêng, thuận tiện khi cần thay gioăng bị chai, rách hoặc thay thấu kính khi bị nứt, mẻ hoặc xước.
• Khả năng làm kín tốt: Hai gioăng được bố trí ở hai phía của thấu kính, vừa hạn chế rò rỉ lưu chất vừa tạo lớp đệm giữa kính và phần inox khi rắc co được siết chặt.
• Có nhiều kích thước và phiên bản: Sản phẩm có các size từ Ø51 đến Ø108, đồng thời có thể lựa chọn loại tiêu chuẩn, loại có đèn, có gạt sương hoặc kết hợp cả đèn và gạt sương tùy theo điều kiện quan sát thực tế.

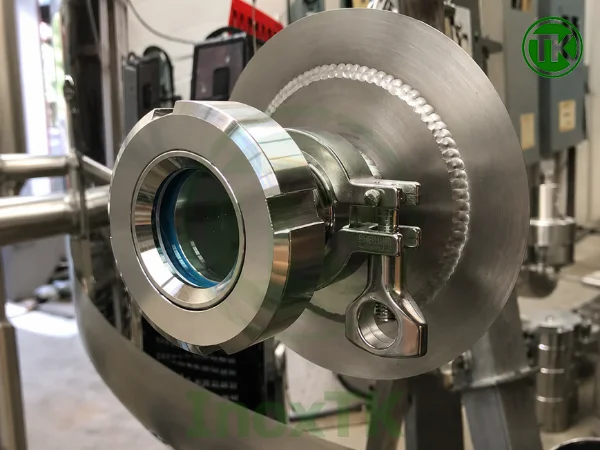

7. Ứng dụng của kính rắc co inox vi sinh

Kính rắc co inox vi sinh được lắp trên các loại bồn tank và thiết bị cần quan sát trực tiếp quá trình bên trong trong khi vẫn giữ bồn ở trạng thái đóng. Tùy từng hệ thống, kính có thể được bố trí trên thân bồn, nắp bồn hoặc tại vị trí cần theo dõi cụ thể.

• Bồn khuấy và bồn pha trộn: Quan sát chuyển động của lưu chất, tình trạng khuấy, tạo bọt hoặc mức độ đồng đều của hỗn hợp.
• Bồn thực phẩm: Theo dõi màu sắc, trạng thái và mức nguyên liệu trong quá trình chứa hoặc chế biến.
• Bồn sữa, bia và nước giải khát: Dùng để quan sát chất lỏng, bọt, mức chứa hoặc chuyển động của sản phẩm trong bồn.
• Bồn mỹ phẩm: Theo dõi các hỗn hợp kem, gel hoặc dung dịch trong quá trình khuấy và pha trộn.
• Bồn dược phẩm và thiết bị vi sinh: Hỗ trợ quan sát bên trong thiết bị mà không cần mở nắp bồn trong quá trình vận hành.
• Bồn hóa chất: Có thể sử dụng khi vật liệu inox, kính và gioăng tương thích với loại hóa chất và điều kiện làm việc thực tế.
• Các bồn tank công nghiệp khác: Phù hợp với những hệ thống cần kiểm tra trực quan mức chất lỏng, màu sắc, cặn, bọt hoặc trạng thái vận hành bên trong bồn.

8. Dấu hiệu kính rắc co bị hư hỏng và cần bảo trì

Trong quá trình sử dụng, thấu kính, gioăng làm kín và phần ren rắc co có thể bị xuống cấp do nhiệt độ, áp suất, lưu chất hoặc quá trình tháo lắp nhiều lần. Khi xuất hiện các dấu hiệu dưới đây, cần kiểm tra và bảo trì cụm kính để đảm bảo khả năng quan sát và độ kín của bồn tank.

• Thấu kính xuất hiện vết nứt hoặc mẻ cạnh: Đây là dấu hiệu cần đặc biệt chú ý vì khả năng chịu lực và chịu áp của kính đã bị ảnh hưởng. Kính bị nứt hoặc mẻ không nên tiếp tục sử dụng trong hệ thống có áp suất.
• Bề mặt kính bị xước sâu: Các vết xước nhỏ chủ yếu ảnh hưởng đến khả năng quan sát, nhưng những vết xước sâu hoặc tập trung nhiều tại một vị trí có thể làm giảm độ bền của thấu kính.
• Kính bị đục hoặc khó quan sát: Cặn bám, hóa chất hoặc sản phẩm tích tụ lâu ngày có thể làm mặt kính mất độ trong. Nếu vệ sinh nhưng kính vẫn bị mờ, cần kiểm tra tình trạng bề mặt và cân nhắc thay thấu kính.
• Xuất hiện rò rỉ quanh cụm kính: Lưu chất rỉ ra tại vị trí tiếp xúc giữa kính và rắc co thường liên quan đến gioăng bị hỏng, lắp lệch, lực siết chưa đủ hoặc bề mặt tiếp xúc có cặn bẩn. Cần tháo cụm kính để kiểm tra lại toàn bộ vị trí làm kín.
• Gioăng bị chai cứng, biến dạng hoặc rách: Hai gioăng nằm ở hai phía của thấu kính vừa có tác dụng làm kín vừa tạo lớp đệm bảo vệ kính. Khi gioăng mất độ đàn hồi, bị ép méo hoặc nứt rách, khả năng làm kín sẽ giảm và thấu kính cũng dễ chịu lực trực tiếp từ phần inox.
• Rắc co khó vặn hoặc không thể siết kín: Nếu phần rắc co trên khó xoáy xuống, bị kẹt hoặc phải dùng lực lớn bất thường, cần kiểm tra ren trong và ren ngoài xem có bám cặn, móp hoặc hư hỏng hay không.
• Ren rắc co bị mòn hoặc sứt: Ren bị hư có thể khiến hai phần rắc co không siết chặt được với nhau, làm lực ép lên kính và gioăng không đều. Trường hợp ren hỏng nặng cần sửa chữa hoặc thay phần rắc co tương ứng.
• Thấu kính bị lệch khỏi vị trí lắp: Sau khi tháo vệ sinh hoặc thay gioăng, kính cần được đặt đúng tâm giữa hai đầu rắc co. Kính lắp lệch có thể khiến gioăng ép không đều, gây rò rỉ hoặc tạo lực bất thường lên mép kính.

Khi bảo trì kính rắc co inox vi sinh, cần xả hết áp suất và đưa hệ thống về nhiệt độ an toàn trước khi tháo. Sau đó kiểm tra lần lượt thấu kính, hai gioăng, bề mặt tiếp xúc và phần ren rắc co, đồng thời vệ sinh sạch các chi tiết trước khi lắp lại. Nếu kính đã nứt, mẻ hoặc gioăng bị hư hỏng rõ rệt thì nên thay mới thay vì tiếp tục sử dụng.

9. Báo giá kính rắc co inox vi sinh

InoxTK chuyên cung cấp các mặt hàng ống inox vi sinh, phụ kiện đường ống, phụ kiện bồn tank inox, các loại van vi sinh. Sản phẩm được sản xuất trong dây chuyền chất lượng cao. Đạt tiêu chuẩn quốc tế. Có đầy đủ CO/CQ. Vận chuyển toàn quốc.

Giá của kính rắc co inox vi sinh hiện tại có giá khoảng từ 200.000đ/cái và có thể thay đổi tuỳ theo size và chất liệu. Do nhiều yếu tố đến từ thị trường nên mức giá này được nêu lên để tham khảo chứ không phải giá chính xác.

Để biết thêm thông tin chi tiết về giá xin vui lòng liên hệ với chúng tôi theo thông tin dưới đây.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ quaZalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ quaZalo– Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ quaZalo– Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ quaZalo– Ms. Bích)

10. Câu hỏi thường gặp về kính rắc co quan sát inox vi sinh

Kính rắc co quan sát inox vi sinh chịu được áp suất bao nhiêu?
Sản phẩm có áp suất làm việc khoảng 10 bar. Khi sử dụng trên bồn có áp, cần đảm bảo áp suất thực tế của hệ thống không vượt quá giới hạn làm việc của cụm kính.

Kính rắc co chịu được nhiệt độ bao nhiêu?
Dải nhiệt độ làm việc của sản phẩm khoảng -50 đến 150°C. Khả năng chịu nhiệt thực tế còn phụ thuộc vào loại gioăng được sử dụng và điều kiện vận hành của hệ thống.

Kính rắc co inox vi sinh được làm từ vật liệu gì?
Phần rắc co được chế tạo từ inox 304 hoặc inox 316, thấu kính sử dụng kính cường lực, còn gioăng làm kín có thể là Silicone, EPDM hoặc PTFE.

Kính rắc co có những kích thước nào?
Sản phẩm hiện có các kích thước phổ biến từ Ø51 đến Ø108, gồm Ø51, Ø63, Ø76, Ø89, Ø102 và Ø108.

Kính rắc co có sử dụng cho bồn chịu áp được không?
Có. Kính rắc co có thể lắp trên bồn có áp suất khi điều kiện làm việc nằm trong giới hạn thiết kế của sản phẩm, với mức áp suất làm việc khoảng 10 bar.

Tại sao kính rắc co lại sử dụng 2 gioăng làm kín?
Hai gioăng được bố trí ở hai phía của thấu kính, vừa có tác dụng làm kín lưu chất, vừa tạo lớp đệm để hạn chế kính tiếp xúc trực tiếp với phần inox khi rắc co được siết chặt.

Có thể tháo riêng thấu kính ra để vệ sinh không?
Có. Phần rắc co phía trên có thể vặn tháo ra, sau đó lấy thấu kính và hai gioăng ra để vệ sinh, kiểm tra hoặc thay thế khi cần.

Phần nào của kính rắc co được hàn trực tiếp vào bồn tank?
Phần rắc co phía dưới có ren ngoài được hàn trực tiếp vào thành hoặc nắp bồn. Phần rắc co phía trên có ren trong được xoáy vào để giữ cụm kính và gioăng.

Kính rắc co khác kính mặt bích inox vi sinh như thế nào?
Kính rắc co sử dụng cơ cấu ren để siết giữ thấu kính, trong khi kính mặt bích thường dùng nhiều bulông liên kết. Vì vậy, kính rắc co thuận tiện hơn khi cần tháo kính để vệ sinh hoặc thay gioăng.

Khi nào cần thay thấu kính hoặc gioăng mới?
Nên thay thấu kính khi xuất hiện vết nứt, mẻ cạnh, xước sâu hoặc mất độ trong rõ rệt. Gioăng cần thay khi bị chai cứng, rách, biến dạng hoặc không còn đảm bảo độ kín.
