Bảng tra độ dày ống theo tiêu chuẩn SCH đầy đủ 2025
Việc lựa chọn độ dày ống phù hợp là yếu tố then chốt trong thiết kế và thi công hệ thống đường ống công nghiệp. Tiêu chuẩn SCH giúp phân loại độ dày thành các cấp như SCH10, SCH40, SCH80… theo từng kích thước ống. Tại Inox TK, chúng tôi cung cấp bảng tra độ dày ống theo tiêu chuẩn SCH mới nhất năm 2025, đầy đủ từ DN8 đến DN600. Tham khảo ngay để đảm bảo lựa chọn chính xác, an toàn và tiết kiệm chi phí.
Các ký hiệu kỹ thuật cần biết khi tra bảng SCH

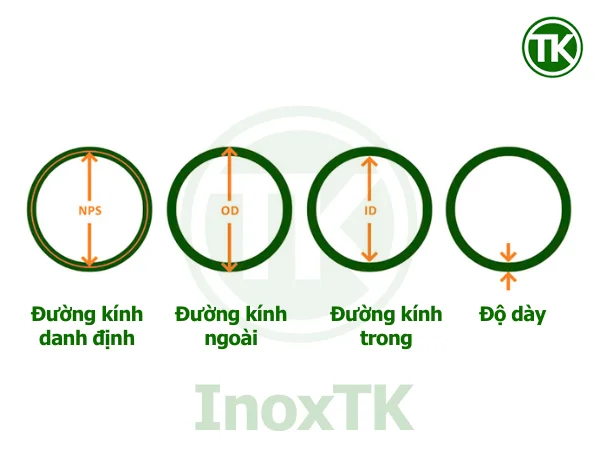

Để tra cứu chính xác độ dày ống theo tiêu chuẩn SCH, trước hết bạn cần hiểu rõ ý nghĩa của các ký hiệu kỹ thuật như NPS, DN, OD và các cấp SCH. Mỗi thông số đều đóng vai trò quan trọng trong việc xác định kích thước và độ dày thành ống inox công nghiệp phù hợp với điều kiện sử dụng thực tế.
| CÁC KÝ HIỆU TRONG BẢNG TRA ĐỘ DÀY SCH | |
| Ký hiệu | Giải thích chi tiết |
| NPS | Nominal Pipe Size – Kích thước danh nghĩa theo hệ inch. Không phải đường kính ngoài thực tế mà là thông số định danh, ví dụ: NPS 6 tương ứng OD 168,28 mm. |
| DN | Diameter Nominal – Kích thước danh nghĩa theo hệ mét. Gần tương đương với NPS, ví dụ: DN150 ≈ NPS 6. |
| OD | Outside Diameter – Đường kính ngoài thực tế, cố định với mỗi size. Không thay đổi theo độ dày SCH. |

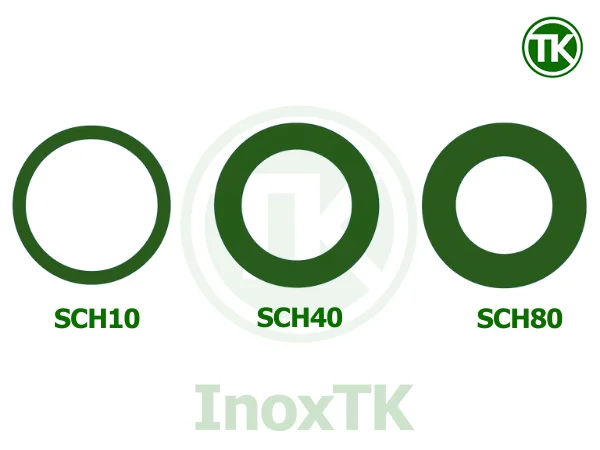

| SCH 10 | Độ dày thành ống theo tiêu chuẩn SCH10. Loại thành mỏng, dùng trong hệ thống áp suất thấp hoặc lưu chất sạch. |
| SCH 40 | Độ dày thành ống theo tiêu chuẩn SCH40. Dày hơn SCH10, dùng cho hệ thống áp suất trung bình hoặc yêu cầu cơ học cao hơn. |
| SCH 80 | Độ dày thành ống theo tiêu chuẩn SCH80. Thành dày hơn SCH40, dùng cho môi trường chịu áp suất cao hoặc ăn mòn nhẹ. |
Bảng tra độ dày ống tiêu chuẩn NPS ⅛ tới NPS 3
| BẢNG TRA ĐỘ DÀY THÀNH ỐNG THEO TIÊU CHUẨN SCH (NPS ⅛ – 3) | |||||
| NPS (inch) | DN | OD (mm) | SCH 10 (mm) | SCH 40 (mm) | SCH 80 (mm) |
| ⅛ | DN6 | 10.29 | 1.245 | 1.727 | 2.413 |
| ¼ | DN8 | 13.72 | 1.651 | 2.235 | 3.023 |
| ⅜ | DN10 | 17.15 | 1.651 | 2.311 | 3.200 |
| ½ | DN15 | 21.34 | 2.108 | 2.769 | 3.734 |
| ¾ | DN20 | 26.67 | 2.108 | 2.870 | 3.378 |
| 1 | DN25 | 33.40 | 2.769 | 3.378 | 4.547 |
| 1¼ | DN32 | 42.16 | 2.769 | 3.556 | 4.851 |
| 1½ | DN40 | 48.26 | 2.769 | 3.683 | 5.080 |
| 2 | DN50 | 60.33 | 2.769 | 3.910 | 5.537 |
| 2½ | DN65 | 73.03 | 3.048 | 5.160 | 7.010 |
| 3 | DN80 | 88.90 | 3.048 | 5.486 | 7.620 |
Bảng tra độ dày ống tiêu chuẩn NPS 4 tới NPS 8
| BẢNG ĐỘ DÀY ThÀNH ỐNG INOX THEO TIÊU CHUẨN SCH (NPS 4 – 8) | |||||
| NPS (inch) | DN | OD (mm) | SCH 10 (mm) | SCH 40 (mm) | SCH 80 (mm) |
| 4 | DN100 | 114,30 | 3,048 | 6,020 | 8,560 |
| 5 | DN125 | 141,30 | 3,404 | 6,553 | 9,525 |
| 6 | DN150 | 168,28 | 3,404 | 7,112 | 10,973 |
| 8 | DN200 | 219,08 | 3,759 | 8,179 | 12,700 |
Bảng tra độ dày ống tiêu chuẩn NPS 10 tới NPS 24
| BẢNG ĐỘ DÀY THÀNH ỐNG INOX THEO TIÊU CHUẨN SCH (NPS 10 – 24) | |||||
| NPS (inch | DN (mm) | OD (mm) | SCH 10 (mm) | SCH 40 (mm) | SCH 80 (mm) |
| 10 | 250 | 273,05 | 4,191 | 9,40 | 15,09 |
| 12 | 300 | 323,85 | 4,572 | 10,40 | 17,48 |
| 14 | 350 | 355,60 | 4,775 | 11,20 | 19,05 |
| 16 | 400 | 406,40 | 4,775 | 12,70 | 21,44 |
| 18 | 450 | 457,20 | 4,775 | 14,20 | 23,83 |
| 20 | 500 | 508,00 | 5,537 | 15 | 26,19 |
| 24 | 600 | 609,60 | 6,350 | 17,50 | 30,96 |
