DN là gì trong công nghiệp? Quy đổi DN sang inch và phi (mm)
Trong các hệ thống đường ống công nghiệp, thuật ngữ “DN” thường xuyên được nhắc đến cùng với các đơn vị đo như inch, mm hay phi (Φ). Vậy DN là gì, ý nghĩa của nó ra sao và cách quy đổi DN sang inch và mm như thế nào? Bài viết này sẽ giúp bạn hiểu rõ khái niệm DN trong công nghiệp, đồng thời cung cấp bảng quy đổi DN sang các đơn vị thông dụng nhất hiện nay.
1. DN là gì trong hệ thống công nghiệp?

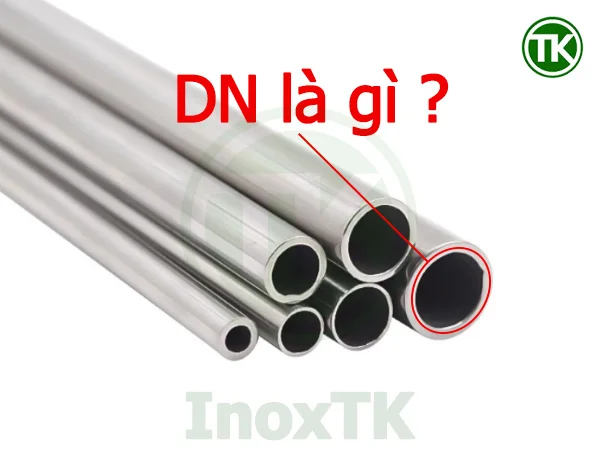

DN (Diameter Nominal) là ký hiệu viết tắt cho đường kính danh nghĩa của ống, van hoặc phụ kiện công nghiệp. Đây là đơn vị tiêu chuẩn được sử dụng phổ biến trong hệ thống ống nước, khí, hóa chất, thực phẩm, vi sinh,… nhằm chỉ định kích thước đường kính ống, không phải đường kính thực tế, mà là con số danh nghĩa quy ước.
Ví dụ: Ống DN50 có nghĩa là ống có đường kính danh nghĩa 50 mm, tuy nhiên đường kính trong và ngoài thực tế có thể khác tùy vào tiêu chuẩn sản xuất SCH.
2. Phi (Φ) là gì?
Khác với DN, ký hiệu Phi (Φ) thường dùng trong kỹ thuật để chỉ đường kính ngoài thực tế của ống. Đây là cách gọi phổ thông, gần gũi với thợ cơ khí, công trình tại Việt Nam.
Ví dụ: Ống Φ60 có nghĩa là ống có đường kính ngoài là 60 mm.
So sánh DN và Phi:
| Đặc điểm | DN (Diameter Nominal) | Phi (Φ) |
| Bản chất | Đường kính danh nghĩa | Đường kính thực tế |
| Ứng dụng | Kỹ thuật, thiết kế, catalog tiêu chuẩn | Dùng phổ thông trong thực tế |
3. Quy đổi DN sang inch và phi mm
Dưới đây là bảng quy đổi thông dụng giữa DN, inch và Phi (đường kính ngoài ống):
| DN | Inch | Phi (Φ) – Đường kính ngoài mm |
| DN6 | 1/8″ | ~10 mm |
| DN8 | 1/4″ | ~13.5 mm |
| DN10 | 3/8″ | ~17 mm |
| DN15 | 1/2″ | ~21.3 mm |
| DN20 | 3/4″ | ~26.9 mm |
| DN25 | 1″ | ~33.4 mm |
| DN32 | 1 1/4″ | ~42.2 mm |
| DN40 | 1 1/2″ | ~48.3 mm |
| DN50 | 2″ | ~60.3 mm |
| DN65 | 2 1/2″ | ~76.1 mm |
| DN80 | 3″ | ~88.9 mm |
| DN100 | 4″ | ~114.3 mm |
| DN125 | 5″ | ~139.7 mm |
| DN150 | 6″ | ~168.3 mm |
| DN200 | 8″ | ~219.1 mm |
| DN250 | 10″ | ~273 mm |
| DN300 | 12″ | ~323.9 mm |
| DN350 | 14″ | ~355.6 mm |
| DN400 | 16″ | ~406.4 mm |
Lưu ý, Bảng quy đổi trên chỉ áp dụng với hệ thống công nghiệp. Đối với hệ thống vi sinh, các bạn có thể tham khảo tại: Bảng quy đổi size inox
4. Tại sao cần hiểu rõ DN khi thiết kế và lắp đặt?
Việc bạn hiểu đúng về DN giúp:
- Lựa chọn đúng loại van, ống và phụ kiện phù hợp với hệ thống.
- Tránh nhầm lẫn giữa đường kính danh nghĩa và đường kính thực tế, đảm bảo kết nối chính xác.
- Tối ưu hóa chi phí vật tư, giảm thiểu sai sót khi thi công.
5. Mua phụ kiện inox, van và ống DN uy tín tại đâu?
Nếu bạn đang tìm kiếm ống inox công nghiệp, mặt bích inox, van bi mặt bích inox, phụ kiện inox công nghiệp DN các loại, hãy liên hệ ngay với Inox TK – đơn vị chuyên cung cấp vật tư công nghiệp inox chuẩn chất lượng:
- Hàng có đầy đủ CO-CQ, đạt tiêu chuẩn DIN, ANSI, JIS
- Giá cả cạnh tranh, hỗ trợ giao hàng toàn quốc
- Tư vấn kỹ thuật tận tình, đúng nhu cầu
- Sẵn kho đa dạng DN: từ DN15 đến DN200+
