Bảng tra thông số tiêu chuẩn mặt bích BS 4504

Mặt bích BS 4504 được tạo ra dựa theo tiêu chuẩn đến từ Anh. BS là viết tắt của “British Standards” do viện tiêu chuẩn Anh lập ra, đây là một trong những bộ tiêu chuẩn lâu đời bậc nhất lịch sử và đang được sử dụng phổ biến cho đến ngày nay.

BS bao gồm 1500 tiêu chuẩn được ban hành như: Xây dựng, hoá chất, điện tử,… trong đó BS 4504 là tiêu chuẩn về vật tư ngành nước. Mặt bích BS 4504 được chia thành nhiều phân cấp với khả năng chịu áp lực khác nhau. Phổ biến hiện nay là mặt bích BS PN10 và PN16.

Thông số kĩ thuật chung của mặt bích BS 4504

• Chất liệu: Inox, gang, thép
• Kích thước: DN15 – DN1000
• Áp lực: 6bar – 10bar – 16bar – 25bar – 40bar
• Môi trường làm việc: Nước, hoá chất, xăng dầu, khí nén,…

Tra cứu thông số kích thước của tiêu chuẩn mặt bích BS 4504

Với nhiều phân loại và size khác nhau thì những số đo của mặt bích cũng sẽ thay đổi liên tục theo từng loại. Với hàng trăm, ngàn con số như vậy thì chắc chắn sẽ rất khó để ghi nhớ hết được. Tuy nhiên, bạn không cần lo lắng vì INOX TK sẽ thay bạn làm điều đó, chúng tôi có bảng tra thông số của mặt bích BS 4504 khá chi tiết dưới đây.

Bảng tra thông số tiêu chuẩn mặt bích BS 4504 PN6

Đây là loại mặt bích với khả năng chịu áp lực tối đa là 6bar

THÔNG SỐ CỦA MẶT BÍCH BS PN6
DN	t	D	d	C	h	No.
DN15	12	80	22	55	11	4
DN20	14	90	27.6	65	11	4
DN25	14	100	34.4	75	11	4
DN32	16	120	43.1	90	14	4
DN40	16	130	49	100	14	4
DN50	16	140	61.1	110	14	4
DN65	16	160	77.1	130	14	4
DN80	18	190	90.3	150	18	4
DN100	18	210	115.9	170	18	4
DN125	20	240	141.6	200	18	8
DN150	20	265	170.5	225	18	8
DN200	22	320	221.8	280	18	8
DN250	24	375	276.2	335	18	12
DN300	24	440	327.6	395	22	12
DN350	26	490	372.2	445	22	12
DN400	28	540	423.7	495	22	16
DN500	30	645	513.6	600	22	20
DN600	32	775	616	705	22	20

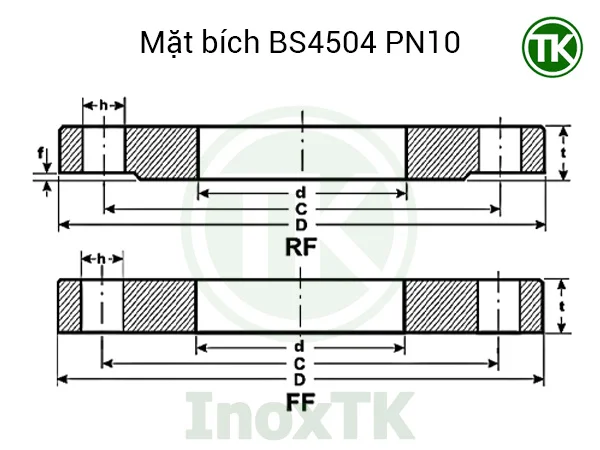

Bảng tra thông số tiêu chuẩn mặt bích BS 4504 PN10

Loại mặt bích này được sử dụng cho những hệ thống có áp lực làm việc từ 10bar trở xuống.

THÔNG SỐ CỦA MẶT BÍCH BS PN10
DN	t	D	d	C	h	No.
DN15	12	95	22	65	14	4
DN20	12	105	27.6	75	14	4
DN25	12	115	34.4	85	14	4
DN32	13	140	43.1	100	18	4
DN40	13	150	49	110	18	4
DN50	14	165	61.1	125	18	4
DN65	16	185	77.1	145	18	4
DN80	16	200	90.3	160	18	8
DN100	18	220	115.9	180	18	8
DN125	18	250	141.6	210	18	8
DN150	20	285	170.5	240	22	8
DN200	22	340	221.8	295	22	8
DN250	22	395	276.2	355	26	12
DN300	24	445	327.6	410	26	12
DN350	28	505	372.2	470	26	16
DN400	32	565	423.7	525	30	16
DN500	38	670	513.6	650	32	20
DN600	42	780	613	770	36	20

Bảng tra thông số của tiêu chuẩn mặt bích BS 4504 PN16

Mặt bích BS4504 PN16 có thể chịu được áp suất lên tới 16 bar, là loại mặt bích phổ biến, do các loại van hiện nay đều có áp lực chịu đựng là 16 bar.

THÔNG SỐ CỦA MẶT BÍCH BS PN16
DN	t	D	d	C	h	No.
DN15	12	95	22	65	14	4
DN20	12	105	27.6	75	14	4
DN25	12	115	34.4	85	14	4
DN32	13	140	43.1	100	18	4
DN40	13	150	49	110	18	4
DN50	14	165	61.1	125	18	4
DN65	16	185	77.1	145	18	4
DN80	16	200	90.3	160	18	8
DN100	18	220	115.9	180	18	8
DN125	18	250	141.6	210	18	8
DN150	20	285	170.5	240	22	8
DN200	22	340	221.8	295	22	12
DN250	22	395	276.2	355	26	12
DN300	24	445	327.6	410	26	12
DN350	28	505	372.2	470	26	16
DN400	32	565	423.7	525	30	16
DN500	38	670	513.6	650	33	20
DN600	42	780	613	770	36	20

Tiêu chuẩn mặt bích BS 4504 PN25

Mặt bích tiêu chuẩn này được lắp đặt cho những hệ thống có áp lực tương đối cao. Áp suất chịu được có thể lên tới 25 bar.

THÔNG SỐ CỦA MẶT BÍCH BS PN25
DN	t	D	d	C	h	No.
DN15	14	95	22	65	14	4
DN20	16	105	27.6	75	14	4
DN25	16	115	34.4	85	14	4
DN32	18	140	43.1	100	18	4
DN40	18	150	49	110	18	4
DN50	20	165	61.1	125	18	4
DN65	22	185	77.1	145	18	4
DN80	24	200	90.3	160	18	8
DN100	26	235	115.9	180	22	8
DN125	28	270	141.6	220	26	8
DN150	30	300	170.5	250	26	8
DN200	32	360	221.8	310	26	12
DN250	35	425	276.2	370	30	12
DN300	38	485	327.6	430	30	12
DN350	42	555	372.2	490	33	16
DN400	46	620	423.7	550	36	16
DN500	56	730	513.6	660	36	20
DN600	68	845	616	770	39	20

Tiêu chuẩn mặt bích BS 4504 PN40

40 bar là áp suất rất lớn, kéo theo những số đo được tăng lên đáng kể so với những loại mặt bích ở trên.

THÔNG SỐ CỦA MẶT BÍCH BS PN40
DN	t	D	d	C	h	No.
DN15	14	95	22	65	14	4
DN20	16	105	27.6	75	14	4
DN25	16	115	34.4	85	14	4
DN32	18	140	43.1	100	18	4
DN40	18	150	49	110	18	4
DN50	20	165	61.1	125	18	4
DN65	22	185	77.1	145	18	8
DN80	24	200	90.3	160	18	8
DN100	26	235	115.9	190	22	8
DN125	28	270	141.6	220	26	8
DN150	30	300	170.5	250	26	8
DN200	36	375	221.8	320	30	12
DN250	42	450	276.2	385	33	12
DN300	48	515	327.6	450	33	16
DN350	54	580	372.2	510	36	16
DN400	60	660	423.7	585	39	16
DN500	72	775	513.6	670	42	20
DN600	84	890	616	795	48	20

Nếu bạn cần một bảng tra kích thước có thông số đầy đủ và cụ thể hơn thì hãy truy cập: Mặt bích inox
