Tiêu chuẩn SCH80 là gì? Tìm hiểu tiêu chuẩn độ dày ống inox

Tiêu chuẩn SCH80 là gì? Cùng INOX TK tìm hiểu chi tiết về độ dày ống inox SCH80, khả năng chịu áp suất, ứng dụng trong công nghiệp và cách chọn đúng tiêu chuẩn để đảm bảo an toàn kỹ thuật.

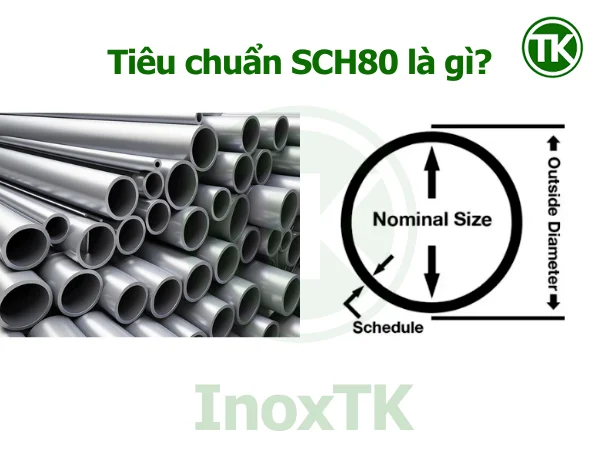

Tiêu chuẩn SCH80 là gì?

Tiêu chuẩn SCH80 là một chỉ số thể hiện độ dày thành ống trong hệ thống phân loại ống theo tiêu chuẩn Schedule (SCH).Trong đó:

• SCH là viết tắt của Schedule, hệ thống phân loại độ dày tiêu chuẩn.
• Con số “80” thể hiện mức độ dày thành ống theo tiêu chuẩn Schedule.

⇒ SCH80 là loại ống có độ dày cao hơn SCH10 hoặc SCH40, được thiết kế chuyên biệt để chịu áp lực lớn hơn, đáp ứng các yêu cầu khắt khe về kỹ thuật và độ bền trong hệ thống ống công nghiệp.

Cơ sở hình thành tiêu chuẩn SCH80

Tiêu chuẩn SCH80 được hình thành dựa trên hệ thống phân loại độ dày thành ống SCH. Mục tiêu chính là thiết lập một hệ thống phân loại chuẩn hóa độ dày thành ống tương ứng với từng kích thước danh định (NPS/DN), nhằm đảm bảo an toàn, hiệu suất và tính đồng bộ trong thiết kế – sản xuất – lắp đặt hệ thống đường ống công nghiệp.

Trên thực tế, khi thiết kế hệ thống dẫn chất lỏng, khí hoặc hơi, cần xác định rõ:

• Độ dày thành ống để đảm bảo an toàn áp lực
• Khả năng chịu tải trọng cơ học, nhiệt độ, rung động
• Khả năng chống ăn mòn và duy trì tuổi thọ ống trong điều kiện làm việc khắc nghiệt

Hệ thống Schedule ra đời nhằm chuẩn hóa các yếu tố này, giúp khách hàng dễ dàng lựa chọn ống phù hợp mà không phải tính toán độ dày thủ công theo từng trường hợp riêng lẻ.

Mục đích của tiêu chuẩn SCH80 trong thiết kế đường ống

Tiêu chuẩn SCH80 được áp dụng nhằm xác định độ dày thành ống phù hợp với từng kích thước danh định (NPS), từ đó đảm bảo đường ống có thể chịu được áp suất làm việc cao, duy trì độ bền, và đáp ứng an toàn kỹ thuật trong suốt quá trình vận hành. Đây là tiêu chuẩn quan trọng trong thiết kế các hệ thống đường ống công nghiệp chịu tải trọng lớn, nhiệt độ cao hoặc môi trường khắc nghiệt.

Đảm bảo an toàn áp suất làm việc

SCH80 quy định độ dày thành ống đủ lớn để chịu được áp suất cao trong các hệ thống dẫn khí nén, hơi nước, dầu thủy lực, hóa chất… giúp hạn chế tối đa nguy cơ rò rỉ, nứt vỡ hoặc sự cố mất an toàn.

Tăng độ ổn định và tuổi thọ hệ thống

Với thành ống dày hơn các cấp độ như tiêu chuẩn SCH10 hoặc tiêu chuẩn SCH40, SCH80 giúp hệ thống ổn định lâu dài hơn khi chịu tải trọng cơ học, nhiệt độ dao động hoặc môi trường ăn mòn cao.

Tối ưu thiết kế và tiết kiệm thời gian tính toán

Thay vì tính toán độ dày thủ công cho từng đường ống, khách hàng có thể tra nhanh theo tiêu chuẩn SCH80 đã được công nhận toàn cầu, giúp rút ngắn thời gian thiết kế và đồng bộ vật tư dễ dàng hơn.

Đảm bảo tính tương thích giữa thiết kế, sản xuất, thi công

Tiêu chuẩn SCH80 giúp tạo nên một hệ thống tiêu chuẩn hóa, từ đó các bên tham gia (chủ đầu tư, đơn vị thiết kế, nhà sản xuất, thi công) có thể sử dụng cùng một mã kỹ thuật mà không xảy ra sai lệch.

Cách xác định độ dày ống theo tiêu chuẩn SCH80

Độ dày của ống tiêu chuẩn SCH80 phụ thuộc vào kích thước danh định (NPS) chứ không cố định. Mỗi kích thước ống sẽ tương ứng với một độ dày cụ thể được quy định trong bảng tra độ dày kích thước cụ thể như:

Bảng kích thước ống theo tiêu chuẩn SCH80
INCH	DN (mm)	Đường kính ngoài (mm)	Độ dày SCH80 (mm)
1/2″	DN15	21.30	3.73
3/4″	DN20	26.70	3.91
1″	DN25	33.40	4.55
1 1/4″	DN32	42.26	4.85
1 1/2″	DN40	48.16	5.08
2″	DN50	60.33	5.54
2 1/2″	DN65	76.03	7.01
3″	DN80	88.90	7.62
4″	DN100	114.30	8.56
5″	DN125	141.03	9.53
6″	DN150	168.28	10.97
8″	DN200	219.03	12.70

Xem thêm tại: Bảng tra độ dày ống inox tiêu chuẩn SCH

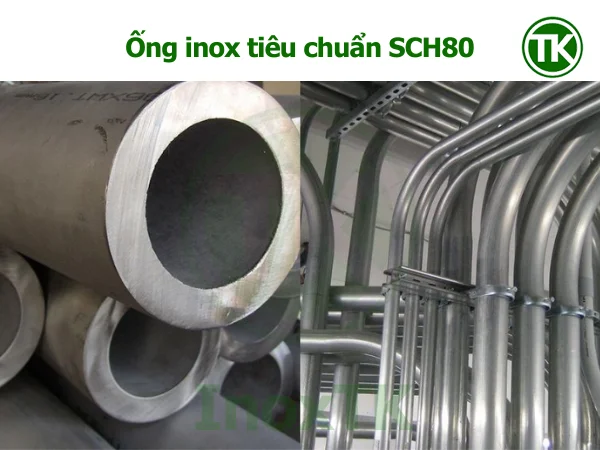

Ứng dụng khi sử dụng ống inox tiêu chuẩn SCH80

Ống inox tiêu chuẩn SCH80 có thành dày hơn các loại thông thường, nên được sử dụng trong những môi trường có áp suất cao, nhiệt độ lớn hoặc cần độ bền cơ học vượt trội. Đây là lựa chọn phổ biến trong nhiều lĩnh vực công nghiệp nặng.

• Hệ thống hơi, khí nén, lò hơi áp suất cao: Ống inox SCH80 được sử dụng để dẫn hơi nóng hoặc khí nén vì có khả năng chịu áp lực lớn và không biến dạng ở nhiệt độ cao.
• Dẫn hóa chất, nước thải công nghiệp: Khi kết hợp với inox 304 hoặc 316, ống SCH80 thích hợp dùng trong môi trường ăn mòn như axit, kiềm, nước muối, đảm bảo an toàn và tuổi thọ lâu dài.
• Dẫn xăng dầu, nhiên liệu lỏng, thủy lực: Với thành ống dày, SCH80 giúp hạn chế rò rỉ, tăng khả năng chịu áp cho hệ thống dẫn dầu hoặc chất lỏng áp lực cao.
• Nhà máy lọc dầu, hóa chất, thép, nhiệt điện: Những ngành yêu cầu thiết bị làm việc liên tục, áp lực cao và độ rung lớn rất cần ống SCH80 để tăng độ ổn định cho hệ thống.
• Kết nối các thiết bị công nghiệp có áp lực cao: Ống SCH80 thường được dùng để nối các thiết bị như van, bồn áp lực, máy bơm, bộ trao đổi nhiệt… nhờ độ cứng vững và khả năng chống nứt.

Tiêu chuẩn SCH80 khác gì so với SCH10 và SCH40

So sánh giữa tiêu chuẩn SCH10 – SCH40 – SCH80
Tiêu chí	SCH10	SCH40	SCH80
Độ dày thành ống	Mỏng	Trung bình	Dày
Khả năng chịu áp suất	Thấp	Trung bình	Cao
Áp suất làm việc	~16 bar	~35–40 bar	~65–80 bar
Trọng lượng ống	Nhẹ	Trung bình	Nặng
Chi phí vật tư	Thấp	Trung bình	Cao hơn
Khả năng chống ăn mòn	Tương đương	Tương đương	Tương đương
Ứng dụng	Dẫn nước, khí nhẹ, thoát nước	Nước sinh hoạt, khí nén, hệ thống công nghiệp nhẹ	Hơi nóng, dầu thủy lực, hóa chất, môi trường khắt khe
Thích hợp cho	Môi trường áp lực thấp	Hệ thống áp suất vừa, dân dụng kỹ thuật	Hệ thống áp lực cao, nhiệt độ cao, rung động mạnh

Khi nào nên dùng ống inox tiêu chuẩn SCH80 thay vì SCH10, SCH40?

Bảng gợi ý ứng dụng theo tiêu chuẩn SCH
Tiêu chuẩn SCH	Áp suất làm việc (tham khảo)	Ứng dụng phổ biến
Ống inox SCH10	~16 bar	– Dẫn nước sạch, nước thải – Khí nén áp thấp – Hệ thống không chịu áp lực cao
Ống inox SCH40	~35–40 bar	– Hệ thống nước nóng – Khí nén kỹ thuật – Ứng dụng công nghiệp nhẹ, dân dụng
Ống inox SCH80	~65–80 bar	– Dẫn hơi nóng, dầu thủy lực, hóa chất – Môi trường rung động, nhiệt độ, áp suất cao
