Van cổng mặt bích inox – một chia tiết nhỏ, nhưng là chìa khóa giúp dòng chảy luôn thông suốt. Bạn biết loại van hữu ích này chưa? Hãy cùng InoxTK tìm hiểu nhé!

1. Giới thiệu van cổng mặt bích inox

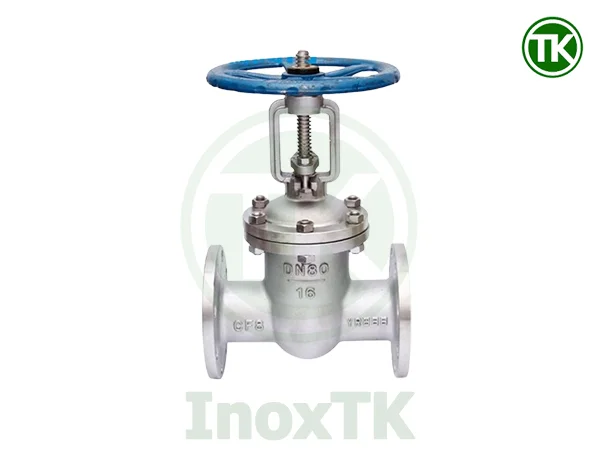

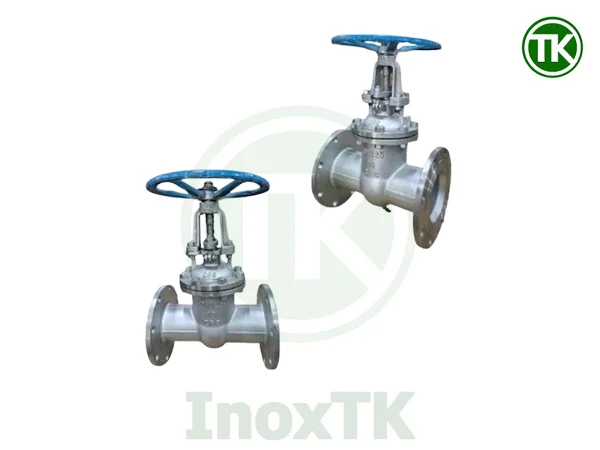

Van cổng mặt bích inox là loại van dùng để đóng/mở dòng chảy trong hệ thống đường ống bằng cách nâng hoặc hạ cánh van (gate) theo phương thẳng đứng. Thân được chế tạo từ thép không gỉ, giúp tăng khả năng chống ăn mòn và chịu được các điều kiện làm việc khắc nghiệt. Kết nối với hệ thống ống được thực hiện thông qua các bu lông và đai ốc.

2. Thông số kỹ thuật van cổng mặt bích inox

Thông số kỹ thuật của van cổng mặt bích :

• Chất liệu: Inox 304, Inox 316
• Kích thước: DN50 – DN300
• Nhiệt độ làm việc: ≤ 425°C
• Áp suất làm việc: 1.6 MPa
• Kiểu lắp: Mặt bích
• Tiêu chuẩn mặt bích: DIN, BS, ANSI, JIS

• Điều khiển: Tay quay vô lăng

3. Cấu tạo và nguyên lý hoạt động của van cổng mặt bích inox

a. Cấu tạo cơ bản của van cổng mặt bích inox

Trước khi lựa chọn van phù hợp, việc hiểu rõ cấu tạo và nguyên lý hoạt động sẽ giúp bạn đánh giá đúng tính năng và cách vận hành của van cổng bích inox.

• Thân van (Body): Làm từ inox 304 hoặc 316, dạng đúc hoặc hàn, chịu áp lực và ăn mòn tốt.

• Cánh van (Gate): Trượt lên/xuống để đóng hoặc mở dòng chảy.

• Trục van (Stem): Kết nối cánh van với tay quay hoặc bộ điều khiển.

• Nắp van (Bonnet): Bảo vệ trục, kết nối với thân van.

• Vòng đệm: Làm kín bằng PTFE hoặc kim loại mềm, ngăn rò rỉ.

• Mặt bích: Kết nối theo tiêu chuẩn BS, JIS, ANSI… dễ lắp đặt và bảo trì

b. Nguyên lý hoạt động van cổng mặt bích inox

Van cổng mặt bích hoạt động bằng cách nâng/hạ cánh van để đóng hoặc mở dòng chảy, thường điều khiển bằng tay quay vô lăng hoặc bộ điều khiển tự động bằng điện. Khi mở hoàn toàn, dòng chảy đi qua không bị cản trở, giúp giảm tổn thất áp suất.

4. Ưu điểm nổi bật van cổng mặt bích inox

Van cổng bích có nhiều ưu điểm nổi bật như:

• Khả năng chống ăn mòn tốt, phù hợp với môi trường hóa chất, nước biển hoặc các chất ăn mòn khác.

• Kết nối mặt bích inox chắc chắn, dễ dàng tháo lắp và bảo trì.

• Khi van đóng hoàn toàn, không xảy ra rò rỉ, đảm bảo an toàn và hiệu quả vận hành.

• Hoạt động ổn định trong thời gian dài, tuổi thọ cao.

• Thích hợp sử dụng trong các hệ thống chịu áp lực và nhiệt độ cao.

Nhờ các đặc tính trên, van cổng bích inox được ứng dụng rộng rãi trong nhiều ngành công nghiệp như: cấp thoát nước, hóa chất, thực phẩm, dược phẩm, nhiệt điện, và xử lý nước thải.

5. Các tiêu chuẩn của van cổng mặt bích inox

a) Van cổng mặt bích inox tiêu chuẩn JIS

Van cổng bích JIS được các nhà máy tại Việt Nam sử dụng rộng rãi nhờ nguồn vật tư sẵn có, thông số lỗ bu lông thống nhất và thao tác lắp đặt quen thuộc. Khi hệ thống ống và mặt bích đều theo chuẩn JIS, việc chọn van cùng tiêu chuẩn giúp đồng bộ cơ khí, giảm sai khác và rút ngắn tiến độ thi công.

Dải áp làm việc đa dạng:

• JIS 10K phù hợp cho hệ nước và dầu nhẹ ở nhiệt độ trung bình.

• JIS 16K mở rộng biên an toàn cho các hệ trung áp.

• JIS 20K đáp ứng yêu cầu áp suất cao hơn trong môi trường công nghiệp.

Dưới đây là bảng tra kích thước van cổng mặt bích inox JIS 10K phổ biến:

b) Van cổng tiêu chuẩn BS

Van cổng mặt bích BS mang đến sự đồng bộ và ổn định cho các hệ thống ống inox theo tiêu chuẩn châu Âu. Với sản phẩm phổ biến là van cổng mặt bích BS PN16, loại van này phù hợp với hầu hết tất cả các hệ thống đường ống inox công nghiệp tại Việt Nam.

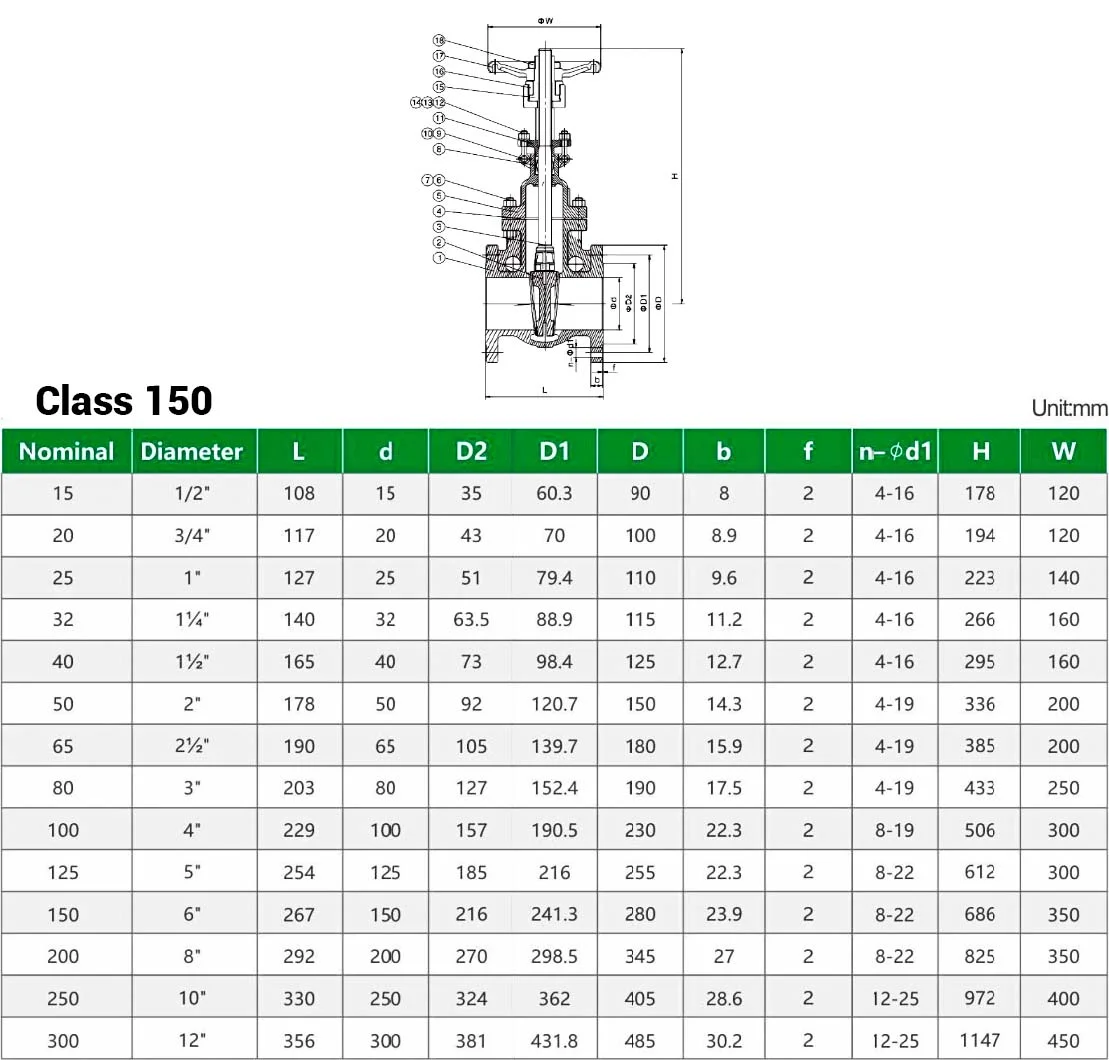

c) Van cổng mặt bích inox tiêu chuẩn ASME

Van cổng bích ASME/ANSI được thiết kế cho điều kiện vận hành khắt khe như hơi, dầu nóng hay đường ống DN lớn có rung động. Việc chọn đúng bề mặt bích và gioăng làm kín cho Class 150 hoặc 300 quyết định độ kín và độ bền dài hạn.

7. Lựa chọn van cổng mặt bích inox đúng cách

Để tránh sai sót khi lắp đặt, cần khảo sát hệ thống hiện hữu trước khi chọn van.

Bước 1: Xác định chuẩn bích bằng cách đo PCD, số lỗ, đường kính và nhận dạng FF, RF hoặc RTJ để phân biệt JIS, BS hay ASME ANSI.

Bước 2: Ghi áp suất, nhiệt độ và môi trường làm việc để chọn đúng PN hoặc Class cùng loại gioăng phù hợp.

Bước 3: Chọn bề mặt bích – FF cho áp thấp, RF cho độ kín cao, RTJ cho áp và nhiệt lớn.

Bước 4: Kiểm tra khoảng lắp và thao tác, cân nhắc hộp số hoặc truyền động tự động nếu đóng mở thường xuyên.

Bước 5: Hoàn thiện hồ sơ kiểm định, CO–CQ và thử kín để đảm bảo an toàn và đồng bộ vật tư.

8. Liên hệ mua hàng

Inox TK là đơn vị chuyên cung cấp van cổng mặt bích inox và các thiết bị phụ trợ cho hệ thống đường ống công nghiệp. Với kinh nghiệm và uy tín trong ngành inox, chúng tôi cam kết mang đến sản phẩm chất lượng cao, tiêu chuẩn JIS – BS – ASME, đáp ứng đa dạng nhu cầu lắp đặt và môi trường làm việc.

Đội ngũ kỹ thuật luôn sẵn sàng hỗ trợ quý khách lựa chọn đúng tiêu chuẩn bích, vật tư đi kèm và giải pháp đồng bộ cho từng hệ thống cụ thể.

Để biết thêm thông tin chi tiết cũng như nhận báo giá các sản phẩm van cổng mặt bích inox xin quý khách vui lòng liên hệ với chúng tôi theo thông tin dưới đây.
