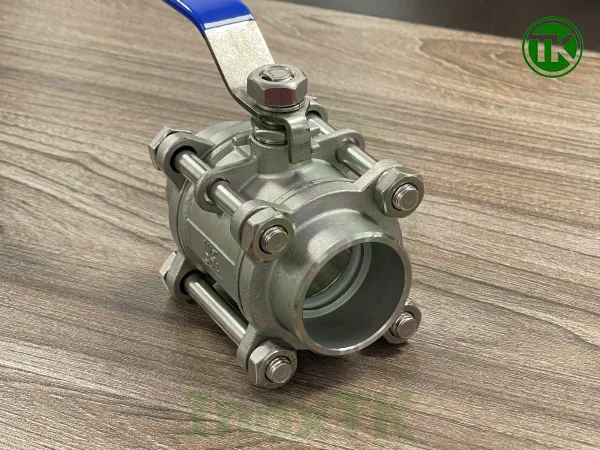

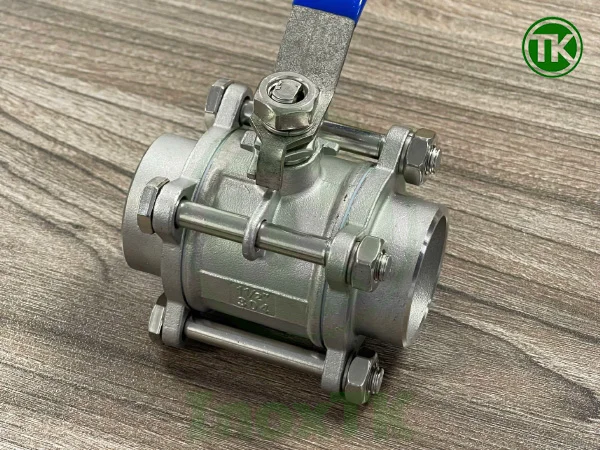

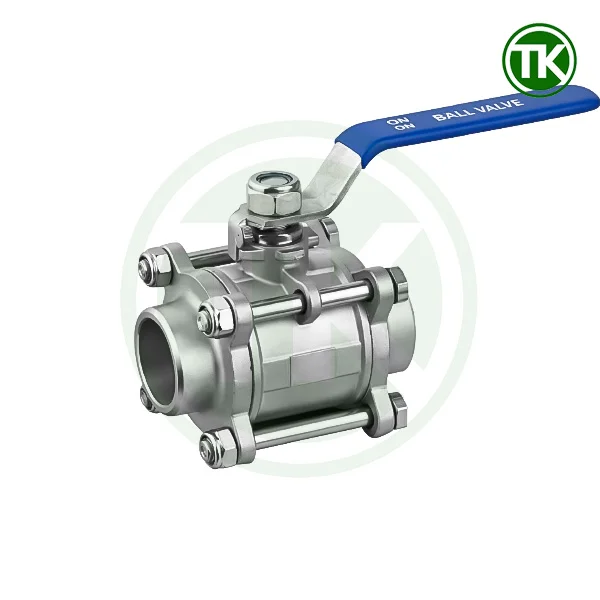

Van bi 3PC nối hàn inox

1. Van bi 3PC nối hàn inox là gì?

Van bi 3PC nối hàn inox là loại van bi có thân gồm ba phần ghép lại, hai đầu được hàn trực tiếp vào đường ống và phần thân giữa có thể tháo rời để bảo trì. Nhờ kết nối hàn chắc chắn, van giúp giảm nguy cơ rò rỉ tại mối nối, chịu rung tốt và phù hợp cho các tuyến ống cần vận hành ổn định lâu dài.

Cơ chế bi xoay 90 độ cho phép đóng mở nhanh, độ kín cao và dòng chảy thông thoáng khi mở hoàn toàn. Điểm “đáng tiền” của kết cấu 3PC nằm ở việc khi cần vệ sinh hoặc thay gioăng, người vận hành có thể tháo cụm thân giữa mà vẫn giữ nguyên hai đầu đã hàn trên tuyến ống, giúp tiết kiệm thời gian dừng hệ thống và công tháo lắp.

Kiểu nối hàn là cách van được gắn vào đường ống inox công nghiệp bằng mối hàn trực tiếp. Mối hàn tốt tạo ra một liên kết rất chắc, ít bị tác động bởi rung động, ít bị lỏng theo thời gian như kết nối cơ khí, và giảm đáng kể số điểm có thể rò rỉ trong hệ thống. Đây là lý do van bi inox nối hàn thường được ưu tiên ở những tuyến ống quan trọng, nơi áp lực, nhiệt độ hoặc tần suất vận hành khiến người ta muốn “đảm bảo chắc” ngay từ đầu.

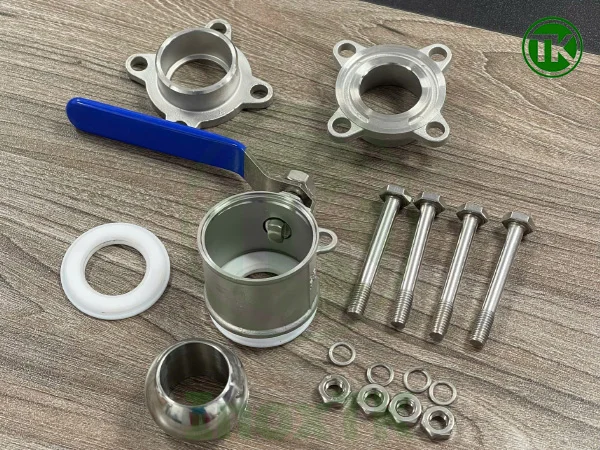

2. Cấu tạo cơ bản của van bi 3PC nối hàn inox tay gạt

Van bi 3PC nối hàn inox có cấu tạo khá dễ hiểu, gồm các bộ phận chính phối hợp với nhau để đóng mở nhanh và giữ kín tốt. Nắm được cấu tạo cơ bản sẽ giúp người mua hình dung rõ van làm việc thế nào và vì sao dòng 3PC lại tiện bảo trì hơn các loại thân liền.

• Thân van 3PC: Gồm hai đầu nối và một phần thân giữa đều là thép không gỉ inox. Hai đầu nối được hàn trực tiếp vào đường ống để tạo liên kết chắc chắn, còn thân giữa chứa cụm bi và làm kín, có thể tháo ra khi cần bảo trì.

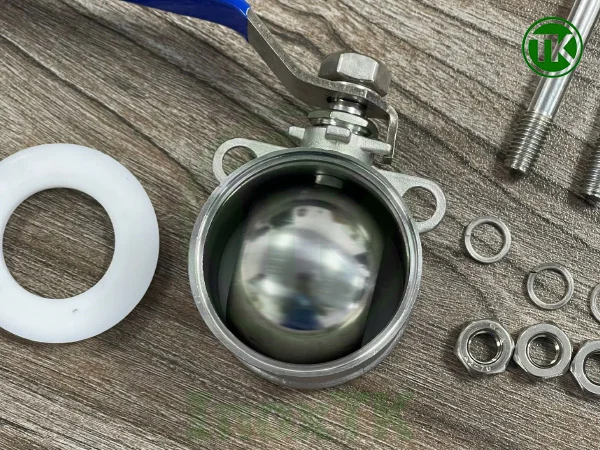

• Bi van: Là chi tiết quyết định trạng thái mở hoặc đóng. Bi có lỗ xuyên tâm, khi lỗ thẳng với đường ống thì dòng chảy đi qua, còn khi xoay 90 độ thì bi chặn dòng lại.
• Trục van: Là bộ phận nối tay gạt với bi van để truyền lực xoay. Trục gia công chuẩn giúp đóng mở nhẹ, đồng thời hạn chế tình trạng kẹt hoặc rò rỉ quanh vị trí trục.

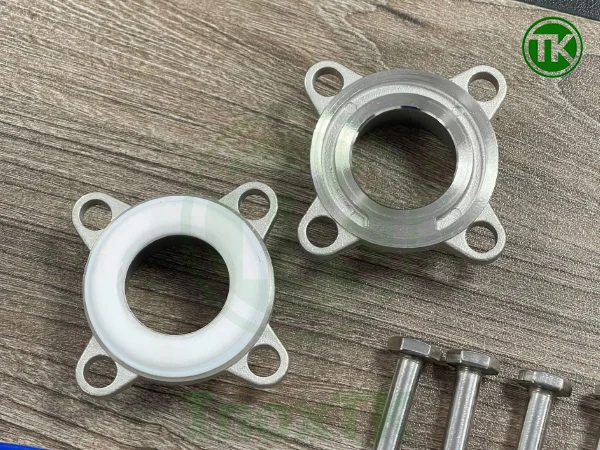

• Gioăng làm kín: Nằm hai bên bi và ôm sát bề mặt bi để tạo độ kín khi van đóng. Gioăng là phần ảnh hưởng lớn đến khả năng chống rò và cũng là chi tiết thường được thay thế khi van dùng lâu hoặc đóng mở nhiều.

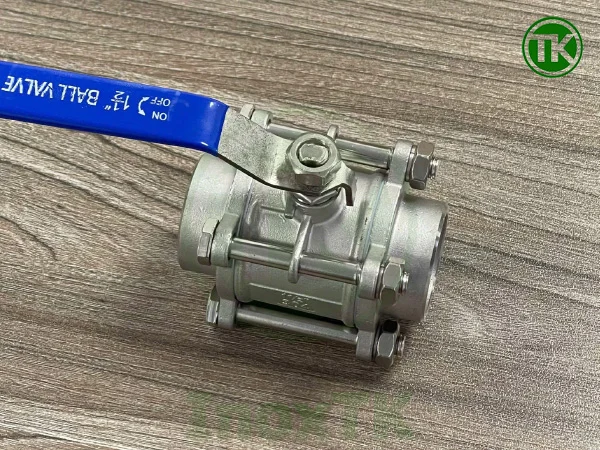

• Tay gạt: Là bộ phận giúp người vận hành thực hiện hành động đóng mở nhanh và nhận biết trạng thái van bằng mắt.

3. Nguyên lý vận hành và khả năng bảo trì của van bi 3PC nối hàn

3.1. Nguyên lý đóng mở của van bi 3PC tay gạt

Van bi 3PC nối hàn inox tay gạt có cơ chế đóng mở rất đơn giản. Hướng của tay gạt sẽ tương ứng với góc độ mở của bi van giúp dễ dàng nhận biết trạng thái đóng mở bằng mắt thường.

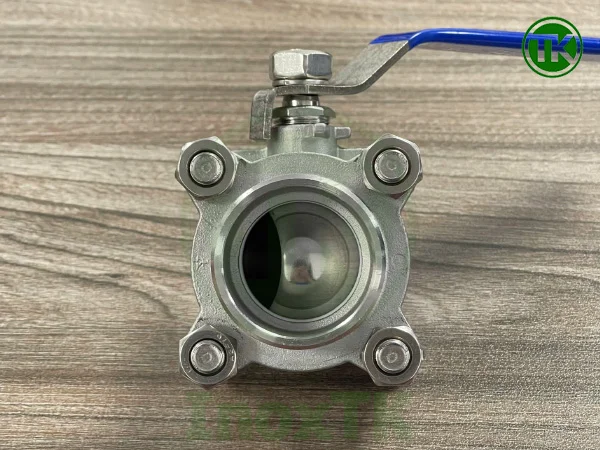

• Khi tay gạt nằm song song với đường ống, bi van nằm ở một góc mà lỗ bi thẳng với đường ống, lúc đó dòng chảy đi qua gần như không bị cản nên van bi thường có tổn thất áp thấp khi mở hoàn toàn, phù hợp cho các tuyến cần lưu lượng ổn định.
• Khi bạn xoay tay gạt một góc 90 độ, trục kéo viên bi xoay theo, làm lỗ bi quay vuông góc với đường ống. Phần đặc của bi lúc này chắn dòng, tạo trạng thái đóng, và bề mặt bi ép sát vào seat để tạo độ kín.
• Để điều tiết lưu lượng, bạn có thể gạt phần tay gạt để bi van mở theo góc độ mà bạn mong muốn.

3.2. Van bi 3PC nối hàn bảo trì dễ như thế nào?

Điểm “ăn tiền” nhất của dòng van này nằm ở kết cấu 3PC, vì nó giúp bảo trì nhanh mà không phải tháo cả tuyến ống. Nếu bạn từng phải xử lý một chiếc van hàn thân liền, bạn sẽ hiểu cảm giác mệt nhất là phải cắt ống, tháo cả cụm, rồi hàn lại từ đầu. Van bi 3PC nối hàn giải quyết đúng chỗ đó.

Cách bảo trì phổ biến của van bi 3PC nối hàn là giữ nguyên hai đầu đã hàn trên đường ống, sau đó tháo các bulông liên kết để tách phần thân giữa ra. Phần thân giữa chính là nơi chứa bi, gioăng và các chi tiết cơ khí của van, nên chỉ cần tháo phần này là đã tiếp cận được “ruột” của van.

Khi đã mở thân giữa, bạn có thể vệ sinh bề mặt bi nếu có cặn bám, kiểm tra gioăng xem có bị mòn, xước hoặc chai cứng không, và thay mới nếu cần. Đây là thao tác rất thực tế vì gioăng là chi tiết làm kín quan trọng nhất, nhưng cũng là chi tiết hao mòn theo thời gian. Ngoài ra trục van cũng là một chi tiết đáng quan tâm, nên tra dầu định kì để tránh tình trạng bị kẹt cứng.

4. Hướng dẫn lắp đặt van bi 3PC inox nối hàn đúng kỹ thuật

4.1. Các bước thực hiện

Lắp đặt van bi 3PC nối hàn inox nhìn thì đơn giản, nhưng nếu làm ẩu ở vài điểm nhỏ như căn lệch tâm hoặc để nhiệt “táp” vào cụm làm kín, van rất dễ bị kẹt bi hoặc rò sau khi đưa vào vận hành. Vì vậy, cách làm an toàn nhất là đi theo từng bước rõ ràng, vừa giúp mối hàn đẹp vừa bảo vệ được các chi tiết bên trong van.

1. Bước đầu tiên là kiểm tra đúng loại van trước khi đưa vào lắp. Bạn cần đối chiếu kích thước danh nghĩa theo tuyến ống, kiểm tra chiều dài tổng thể của van, kiểm tra tình trạng bề mặt hai đầu nối.
2. Bước tiếp theo là chuẩn bị hai đầu ống và vị trí lắp đặt. Bề mặt cắt phải phẳng, sạch dầu mỡ, không dính cặn bẩn và đặc biệt là phải căn thẳng.
3. Tháo rời cụm thân giữa ra khỏi hai đầu nối trước khi tiến hành hàn để bảo vệ các chi tiết bên trong van. Nói dễ hiểu, hai đầu nối sẽ nằm lại trên tuyến ống để hàn, còn phần thân giữa chứa bi, seat và gioăng được tháo ra ngoài để tránh nhiệt làm cháy seat, biến dạng gioăng hoặc làm giảm độ kín ngay từ đầu.
4. Sau khi tháo thân giữa, bạn tiến hành hàn hai đầu nối của van vào đường ống theo đúng quy trình thi công của đội hàn. Trong quá trình hàn, cần kiểm soát việc căn chỉnh, tránh kéo lệch ống, hạn chế biến dạng nhiệt và đảm bảo mối hàn đều. Khi hàn xong, không nên lắp lại ngay, mà cần chờ mối hàn nguội ổn định, vệ sinh sạch xỉ hàn và thực hiện quá trình thụ động hoá cho mối hàn nều cần.
5. Khi mối hàn đã ổn, bạn lắp lại phần thân giữa vào hai đầu nối. Lúc này cần siết bulông theo thứ tự đều tay để thân giữa ép đều vào gioăng, tránh siết lệch làm rò tại mặt ghép. Sau đó thử đóng mở vài lần để kiểm tra bi xoay trơn, hành trình tay gạt rõ ràng và không có dấu hiệu kẹt.

4.2. Nghiệm thu sau hàn

Sau khi lắp hoàn chỉnh, nghiệm thu là bước giúp bạn phát hiện lỗi sớm thay vì chờ đến lúc hệ thống chạy mới thấy rò.

1. Trước tiên, hãy kiểm tra ngoại quan mối hàn: Đường hàn đều, không rỗ, không nứt, không lẹm quá sâu và không bị lệch tâm rõ rệt. Một mối hàn nhìn “không thẳng” thường kéo theo ứng suất và dễ phát sinh vấn đề về sau.
2. Tiếp theo là kiểm tra độ kín. Bạn có thể thử kín theo quy trình của hệ thống như thử áp bằng nước hoặc khí tùy điều kiện, đồng thời quan sát kỹ các vị trí dễ rò như mặt ghép thân giữa, quanh trục van và khu vực mối hàn. Nếu phát hiện rò tại mặt ghép, thường liên quan đến siết bulông chưa đều hoặc gioăng lắp chưa đúng vị trí.
3. Cuối cùng là test vận hành. Đóng mở van nhiều lần, cảm nhận lực xoay có đều không, có điểm nào bị sượng hoặc kẹt không. Van chạy mượt là dấu hiệu tốt vì nó cho thấy thân không bị biến dạng và cụm bi – gioăng đang làm việc đúng.

4.3. Xử lý lỗi thường gặp

Dưới đây là một số lỗi thường gặp khi tiến hành chạy thử sau khi đã lắp đặt xong van bi 3PC nối hàn inox và cách khắc phục:

• Nếu gặp rò tại mặt ghép thân giữa, nguyên nhân phổ biến là siết bulông lệch hoặc lực siết không đều. Cách xử lý thường là nới ra và siết lại theo thứ tự đối xứng để lực ép đều, đồng thời kiểm tra gioăng có bị lệch hoặc bị kẹp mép không. Nếu gioăng đã hỏng hoặc bị biến dạng thì nên thay mới để đảm bảo kín lâu dài.
• Nếu van bị kẹt bi sau khi hàn, thường do nhiệt làm biến dạng hoặc do căn lệch tâm khiến thân chịu lực kéo. Trường hợp nhẹ có thể tháo thân giữa ra kiểm tra, vệ sinh lại, lắp đúng vị trí và siết đều. Nếu kẹt nặng, cần kiểm tra lại căn đồng trục của tuyến ống và tình trạng seat, vì seat cháy hoặc biến dạng cũng khiến bi xoay nặng.
• Nếu rò quanh trục, nguyên nhân hay gặp là packing trục chưa đủ chặt hoặc packing bị chai. Với một số dòng van, có thể siết nhẹ phần chụp hoặc đai ốc để tăng độ nén packing. Nếu vẫn rò, giải pháp là thay packing để đảm bảo kín trở lại.
• Nếu tay gạt lệch hành trình, đóng mà vẫn còn rỉ, thường do tay gạt lắp lệch hoặc trục chưa ăn khớp đúng. Cách xử lý là chỉnh lại vị trí tay gạt theo đúng dấu đóng mở, sau đó test lại nhiều lần để chắc chắn trạng thái đóng mở rõ ràng và van kín hoàn toàn.

5. Ưu nhược điểm của van bi 3PC inox nối hàn và so sánh để chọn đúng loại

5.1. Ưu điểm của van bi 3PC nối hàn inox

Ưu điểm dễ thấy nhất của van bi 3PC nối hàn inox là độ kín và độ chắc của mối nối. Khi hàn trực tiếp vào đường ống, bạn giảm được khá nhiều rủi ro rò rỉ tại các điểm nối cơ khí, đồng thời tuyến ống cũng “cứng” và ổn định hơn khi có rung hoặc thay đổi nhiệt độ. Với những hệ thống chạy liên tục, đây là lợi thế rất thực tế vì nó giảm các sự cố lặt vặt kiểu “rỉ rả” ở mối nối.

Van bi vốn đã đóng mở rất nhanh, chỉ cần xoay 90 độ là chuyển trạng thái rõ ràng. Khi mở hoàn toàn, dòng chảy đi thẳng qua nên tổn thất áp thấp, phù hợp với các tuyến ống cần lưu lượng ổn định. Người vận hành cũng dễ nhận biết trạng thái đóng mở qua vị trí tay gạt, nên thao tác nhanh và ít nhầm.

Điểm đáng chú ý nhất dòng van bi 3 mảnh này nằm ở khả năng bảo trì. Bạn có thể tháo phần thân giữa để vệ sinh hoặc thay seat, thay gioăng mà không cần tháo cả tuyến ống. Nếu nhìn từ bài toán chi phí vận hành, tính năng này giúp giảm thời gian dừng hệ thống và tránh việc phải cắt ống rồi hàn lại, nhất là ở những vị trí lắp đặt khó thao tác.

Vật liệu thép không gỉ – inox cũng là một lợi thế lớn vì giúp van chống gỉ, bền trong môi trường ẩm và nhiều điều kiện làm việc phổ biến. Với người mua hàng, điều này đồng nghĩa với tuổi thọ ổn định hơn và giảm các chi phí thay thế không đáng có nếu chọn đúng vật liệu ngay từ đầu.

5.2. Nhược điểm của van bi 3PC nối hàn inox

Nhược điểm đầu tiên là chất lượng phụ thuộc nhiều vào thi công hàn. Nếu căn lệch tâm, hàn không đều hoặc để nhiệt ảnh hưởng vào cụm làm kín, van có thể kẹt bi hoặc rò sau khi lắp. Tức là cùng một chiếc van, nhưng nếu đội thi công làm “ẩu”, kết quả vận hành sẽ khác hoàn toàn so với khi làm đúng quy trình.

Một nhược điểm nữa là khi cần thay đổi layout đường ống hoặc phải tháo cả cụm ra khỏi tuyến, phần kết nối hàn sẽ tốn công hơn các dạng kết nối cơ khí. Lúc này thường phải cắt ống hoặc thao tác lại mối hàn, nên không phù hợp cho những hệ thống thay đổi thường xuyên.

Về chi phí ban đầu, van bi 3PC inox nối hàn thường cao hơn các dòng van ren cùng kích thước vì kết cấu 3PC phức tạp hơn và thường đi kèm yêu cầu thi công kỹ hơn. Tuy nhiên, nếu hệ thống chạy lâu dài, khoản “đắt hơn lúc mua” đôi khi lại rẻ hơn nếu tính trên thời gian dừng máy và chi phí sửa chữa.

5.3. Bảng so sánh với các loại van phổ biến

Bảng dưới đây giúp người mua hình dung nhanh van bi 3PC nối hàn inox đang đứng ở đâu so với các lựa chọn thường gặp như van bi 1PC ren, van bi 2PC ren, van bi 3PC ren và van bi mặt bích inox. Các tiêu chí được chọn theo đúng góc nhìn thực tế khi mua và vận hành như độ kín, độ chắc, khả năng bảo trì và độ thuận tiện khi thay thế.

Nhìn từ bảng so sánh, van bi 3PC nối hàn inox thường phù hợp nhất khi mục tiêu là độ kín, độ chắc và vận hành ổn định lâu dài, đồng thời vẫn muốn giữ lợi thế bảo trì của kết cấu 3PC. Nếu hệ thống thay đổi thường xuyên hoặc ưu tiên tháo lắp nhanh bằng bulông, các dòng ren hoặc mặt bích sẽ thuận tiện hơn.

6. FAQ – Những câu hỏi thường gặp về van bi 3PC nối hàn inox

Van bi 3PC nối hàn inox thường phù hợp cho các tuyến ống cần độ ổn định cao, ít muốn tháo ra tháo vào, và ưu tiên giảm rò rỉ ở mối nối. Loại van này hay được chọn cho hệ thống nước, khí, hơi và một số môi trường công nghiệp phổ biến, đặc biệt ở những vị trí cần đóng mở nhanh và kín.

Khi hàn có bắt buộc tháo gioăng không?
Có, đây là nguyên tắc rất nên làm nếu muốn van bền và kín lâu dài. Vì gioăng là chi tiết làm kín, nhiệt từ quá trình hàn có thể làm hư hỏng gioăng dẫn đến tình trạng mới lắp đã đóng không kín hoặc rò nhẹ sau một thời gian ngắn.

Van bi 3PC nối hàn inox có thể lắp bộ điều khiển khí nén hoặc điện không?
Có thể, miễn là thân van có bệ lắp phù hợp và kích thước trục tương thích với bộ điều khiển. Nhiều dòng van 3PC được thiết kế để có thể nâng cấp từ tay gạt sang điều khiển tự động, nên nếu có nhu cầu tự động hóa từ đầu, bạn chỉ cần chọn đúng cấu hình ngay khi đặt hàng.

Vì sao sau khi hàn xong van bị kẹt hoặc đóng không kín?
Tình huống này thường đến từ hai nguyên nhân chính: nhiệt làm ảnh hưởng đến cụm seat gioăng, hoặc tuyến ống bị căn lệch khiến thân van chịu lực kéo và biến dạng nhẹ. Khi đó bi xoay sẽ nặng hơn bình thường, hoặc seat không còn ôm sát bi nên đóng không kín, rò rỉ sẽ xuất hiện.

Làm sao kiểm tra mối hàn và cụm van đạt trước khi đưa vào vận hành?
Cách kiểm tra cơ bản là nhìn ngoại quan mối hàn phải đều, không rỗ, không nứt và không lệch tâm rõ ràng, sau đó thử kín theo quy trình của hệ thống và kiểm tra các điểm dễ rò như mặt ghép thân giữa và quanh trục. Cuối cùng hãy đóng mở vài lần để đảm bảo van xoay mượt, không sượng và trạng thái đóng mở rõ ràng.
