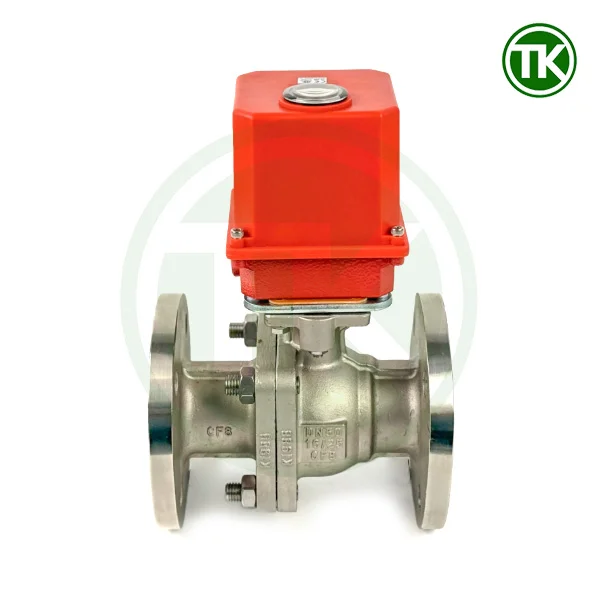

Van Bi Mặt Bích Điều Khiển Điện 24V

Van bi mặt bích điều khiển điện 24V là thiết bị được nhiều doanh nghiệp công nghiệp tin dùng để kiểm soát dòng chảy trong đường ống dẫn truyền. Đây là dòng van sử dụng nguồn điện áp thấp 24VDC, đảm bảo an toàn, tiết kiệm điện năng và dễ dàng tích hợp với hệ thống điều khiển tự động.

So với các loại van bi điện 220V hay 380V, van bi bích 24V mang đến sự an tâm hơn khi làm việc trong môi trường ẩm ướt hoặc tiềm ẩn nguy cơ cháy nổ. Nhờ kết nối mặt bích chắc chắn, sản phẩm có độ kín khít cao và khả năng chịu áp lực tốt.

Bộ điều khiển điện 24VDC kết hợp với thân van inox 304 hoặc 316 giúp van hoạt động bền bỉ trong nhiều điều kiện khắc nghiệt. Vì vậy, van bi mặt bích điều khiển điện 24V DC không chỉ phù hợp trong hệ thống cấp thoát nước mà còn được ứng dụng rộng rãi trong nhà máy hóa chất, năng lượng, hay các ngành công nghiệp nặng.

I. Tại sao nên chọn điện áp 24VDC thay vì 220V/380V?

Việc lựa chọn van bi mặt bích điều khiển điện 24VDC mang lại nhiều lợi ích rõ rệt. Đây không chỉ là xu hướng mà còn là giải pháp kỹ thuật phù hợp cho nhiều hệ thống công nghiệp hiện đại.

Một số lý do quan trọng gồm:

1. An toàn điện
   • Nguồn 24VDC hạn chế tối đa nguy cơ giật điện.
   • Đặc biệt hữu ích ở môi trường ẩm ướt hoặc dễ cháy nổ.
2. Tiết kiệm năng lượng
   • Điện áp thấp giúp động cơ tiêu thụ ít điện hơn so với 220V/380V.
   • Thích hợp cho hệ thống cần vận hành liên tục nhiều giờ.
3. Dễ dàng tích hợp hệ thống điều khiển
   • Tương thích tốt với PLC, SCADA và các thiết bị tự động hóa.
   • Tín hiệu DC ổn định, ít nhiễu hơn điện xoay chiều.
4. Vận hành êm và bền
   • Bộ truyền động điện 24VDC cho mô-men xoắn ổn định.
   • Giảm rung lắc, ít gây tiếng ồn, kéo dài tuổi thọ van.

Nhờ những ưu điểm trên, van bi điều khiển điện áp thấp 24V ngày càng được sử dụng phổ biến trong các hệ thống xử lý nước, nhà máy hóa chất và các ứng dụng yêu cầu độ an toàn cao.

II. Cấu tạo van bi mặt bích điều khiển điện 24VDC

Van bi mặt bích điều khiển điện 24V có cấu tạo gồm hai thành phần chính: thân van cơ khí và bộ truyền động điện 24VDC. Mỗi chi tiết đều có vai trò riêng, góp phần tạo nên hiệu quả vận hành toàn diện.

Các bộ phận cơ bản gồm:

1. Thân van (Van bi mặt bích inox)
   • Được chế tạo từ inox 304 hoặc inox 316, có khả năng chống ăn mòn và chịu áp lực cao.
   • Kết nối mặt bích giúp lắp đặt chắc chắn, phù hợp cho đường ống DN25 đến DN200.
2. Bi van (Ball)
   • Hình cầu, khoan lỗ xuyên tâm để cho phép lưu chất đi qua.
   • Được mài bóng để giảm ma sát và tăng độ kín khi đóng.
3. Gioăng làm kín
   • Thường sử dụng PTFE chịu nhiệt cao, chống chịu hoá chất ăn mòn tốt.
   • Có tác dụng ngăn rò rỉ, đồng thời chịu được hóa chất và nhiệt độ cao.
4. Trục van (Stem)
   • Kết nối giữa bi và bộ truyền động điện.
   • Được gia công chính xác để đảm bảo độ đồng tâm và truyền lực ổn định.
5. Bộ truyền động điện 24VDC (Electric Actuator)
   • Vỏ nhôm đúc kín, chỉ số bảo vệ IP67 chống bụi và nước.
   • Mô-men xoắn từ 15Nm đến 90Nm, đủ cho nhiều dải kích thước van.
   • Bên trong có động cơ DC, mạch điều khiển và bộ giới hạn hành trình.

Nhờ cấu tạo này, van bi điện 24VDC có thể vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt, từ áp lực cao đến dung dịch có tính ăn mòn.

III. Nguyên lý hoạt động của van bi mặt bích điều khiển điện 24VDC

Nguyên lý hoạt động của van bi bích điều khiển điện 24VDC khá đơn giản, gần như tường tự các loại van điều khiển tự động bằng điện khác. Bộ truyền động điện nhận tín hiệu và biến đổi thành chuyển động quay, từ đó điều khiển bi van xoay góc 90° để đóng hoặc mở.

Có hai chế độ điều khiển chính:

1. Dạng ON/OFF
   • Khi có điện áp 24VDC cấp vào, động cơ quay và đưa bi van mở hoặc đóng hoàn toàn.
   • Khi ngắt nguồn, bi van dừng tại vị trí hiện tại.
   • Thích hợp cho các hệ thống chỉ yêu cầu trạng thái đóng hoặc mở.
2. Dạng tuyến tính (Modulating)
   • Bộ điều khiển nhận tín hiệu điều chỉnh (4–20mA hoặc 0–10V).
   • Bi van xoay theo góc mở từ 0–90°, cho phép điều tiết lưu lượng chính xác.
   • Ứng dụng nhiều trong hệ thống cần kiểm soát lưu lượng thay vì chỉ đóng/mở.

So với loại dùng điện áp 220V, van bi điều khiển điện 24VDC vận hành êm hơn, ít gây rung động và có độ ổn định cao hơn khi làm việc lâu dài. Đây cũng là lý do dòng van 24V được ưu tiên trong các hệ thống hiện đại cần độ an toàn và tính chính xác cao.

IV. Thông số kỹ thuật cơ bản

Để lựa chọn và sử dụng van bi mặt bích điều khiển điện 24V, người dùng cần nắm rõ các thông số kỹ thuật quan trọng. Đây là những yếu tố quyết định khả năng vận hành và độ bền của thiết bị trong hệ thống đường ống.

Một số thông số cơ bản gồm:

1. Điện áp hoạt động: 24VDC, ổn định, an toàn và dễ kết nối với PLC, SCADA.
2. Kích cỡ van: từ DN25 đến DN200, phù hợp cho cả đường ống inox công nghiệp nhỏ và lớn.
3. Áp lực làm việc: phổ biến ở PN10, PN16 hoặc PN25, tùy theo tiêu chuẩn mặt bích.
4. Nhiệt độ làm việc: từ –20°C đến +180°C.
5. Tiêu chuẩn mặt bích: JIS 10K, BS PN16.
6. Chỉ số bảo vệ: IP67 chống bụi và nước, tuỳ chọn Ex-proof cho môi trường dễ cháy nổ.
7. Mô-men xoắn: 15Nm – 90Nm, đáp ứng nhiều dải kích thước van khác nhau.

Những thông số trên giúp người mua dễ dàng so sánh và lựa chọn đúng loại van bi mặt bích điều khiển điện 24V DC cho hệ thống công nghiệp của mình.

V. Ưu điểm của van bi mặt bích điều khiển điện 24VDC

So với các loại van bi điện sử dụng nguồn 220V hoặc 380V, van bi mặt bích điều khiển điện 24V có nhiều ưu điểm nổi bật, đáp ứng được yêu cầu ngày càng cao của ngành công nghiệp hiện đại.

Các ưu điểm chính gồm:

1. An toàn vượt trội
   • Điện áp thấp giúp giảm rủi ro điện giật trong môi trường ẩm ướt.
   • Đặc biệt phù hợp cho các khu vực dễ cháy nổ hoặc yêu cầu nghiêm ngặt về an toàn điện.
2. Tiết kiệm chi phí vận hành
   • Bộ truyền động 24VDC tiêu thụ điện năng ít hơn so với điện áp cao.
   • Giúp giảm chi phí điện trong các hệ thống hoạt động liên tục.
3. Độ bền cao, ít bảo trì
   • Cấu tạo chắc chắn từ inox 304/316 và gioăng PTFE.
   • Hạn chế sự cố rò rỉ, tăng tuổi thọ thiết bị.
4. Dễ tích hợp tự động hóa
   • Hoạt động ổn định với PLC, SCADA và hệ thống điều khiển trung tâm.
   • Tín hiệu DC ít nhiễu, cho độ chính xác cao.
5. Vận hành êm ái, ổn định
   • Ít rung lắc, hạn chế tiếng ồn.
   • Giữ hệ thống hoạt động trơn tru, bền vững theo thời gian.

Nhờ những ưu điểm này, van bi điều khiển điện 24VDC đang trở thành lựa chọn hàng đầu trong nhiều lĩnh vực công nghiệp cần sự an toàn, ổn định và tiết kiệm năng lượng.

VI. Ứng dụng thực tế của van bi mặt bích điều khiển điện 24VDC

Van bi mặt bích điều khiển điện 24V được ứng dụng trong nhiều ngành công nghiệp nhờ khả năng vận hành an toàn và dễ dàng tích hợp vào hệ thống tự động hóa. Với nguồn điện áp thấp 24VDC, thiết bị này đặc biệt phù hợp ở những môi trường yêu cầu tính ổn định cao và hạn chế rủi ro về điện.

Một số ứng dụng tiêu biểu gồm:

1. Nhà máy xử lý nước và nước thải
   • Điều khiển đóng mở các đường ống dẫn nước sạch, nước thải.
   • Đảm bảo lưu lượng ổn định, đáp ứng yêu cầu kiểm soát chặt chẽ.
2. Ngành hóa chất và dung môi
   • Thích hợp cho các môi trường chứa axit nhẹ, kiềm hoặc dung môi công nghiệp.
   • Sử dụng gioăng PTFE/Teflon để chống ăn mòn hiệu quả.
3. Hệ thống năng lượng và công nghiệp nặng
   • Ứng dụng trong nhà máy điện, trạm bơm hoặc các khu công nghiệp lớn.
   • Đảm bảo khả năng vận hành liên tục với độ bền cao.
4. Hệ thống phòng cháy chữa cháy (PCCC)
   • Kiểm soát dòng nước và chất chữa cháy trong các đường ống công nghiệp.
   • Điện áp thấp 24V giúp tăng độ an toàn cho toàn hệ thống.

Nhờ đa dạng ứng dụng, van bi mặt bích điều khiển điện 24V DC đang trở thành một trong những lựa chọn phổ biến nhất trong các dự án hiện đại.

VII. Các tiêu chuẩn mặt bích áp dụng

Trong quá trình chọn mua và lắp đặt van bi mặt bích điều khiển điện 24V DC, yếu tố quan trọng không kém là tiêu chuẩn mặt bích. Mỗi khu vực, ngành công nghiệp sẽ có những tiêu chuẩn riêng để đảm bảo tính đồng bộ và an toàn của hệ thống.

Các tiêu chuẩn mặt bích phổ biến gồm:

1. Tiêu chuẩn JIS (Nhật Bản)
   • Phổ biến nhất tại Việt Nam do nhiều thiết bị nhập khẩu từ Nhật.
   • Thường áp dụng cho hệ thống đường ống DN nhỏ đến vừa.
2. Tiêu chuẩn BS (Anh)
   • Sử dụng nhiều trong các dự án có yếu tố nhập khẩu từ châu Âu.
   • Đáp ứng yêu cầu kỹ thuật cao và độ bền vượt trội.
3. ANSI (Mỹ)
   • Phổ biến trong các hệ thống quốc tế, nhất là nhà máy có vốn đầu tư nước ngoài.
   • Thích hợp cho các hệ thống cần chịu áp lực cao.
4. DIN (Đức)
   • Được áp dụng nhiều ở thị trường châu Âu.
   • Thiết kế chính xác, độ kín khít cao, phù hợp cho công nghiệp nặng.

Việc lựa chọn đúng tiêu chuẩn mặt bích inox giúp van bi mặt bích điều khiển điện 24V đảm bảo khả năng lắp đặt dễ dàng, độ kín khít tốt và tuổi thọ lâu dài trong vận hành.

VIII. So sánh van bi mặt bích điều khiển điện 24VDC và van bi mặt bích khí nén

Trong các hệ thống công nghiệp, van bi mặt bích điều khiển điện 24V và van bi mặt bích khí nén là hai lựa chọn phổ biến. Cả hai đều giúp tự động hóa quá trình đóng mở, nhưng vẫn có sự khác biệt đáng kể về nguyên lý vận hành và chi phí đầu tư.

So sánh cơ bản:

1. Nguồn cấp năng lượng
   • Van bi điện 24VDC: sử dụng nguồn điện áp thấp, an toàn và ổn định.
   • Van bi khí nén: cần hệ thống máy nén khí, đường ống dẫn khí và bộ lọc.
2. Tốc độ đóng mở
   • Van bi điện: tốc độ vừa phải (5–15 giây/lần hành trình).
   • Van khí nén: tốc độ nhanh hơn, chỉ mất 1–2 giây.
3. Chi phí đầu tư và vận hành
   • Van điện 24V: chi phí đầu tư thấp hơn, vận hành không cần hệ thống phụ trợ.
   • Van khí nén: đầu tư ban đầu cao hơn do phải có máy nén khí và bảo dưỡng định kỳ.
4. Độ an toàn và ổn định
   • Van điện 24V: an toàn về điện, dễ kiểm soát trong môi trường nguy hiểm.
   • Van khí nén: an toàn cháy nổ, nhưng dễ bị ảnh hưởng khi áp suất khí giảm.

Như vậy, van bi điều khiển điện 24VDC phù hợp với các hệ thống yêu cầu sự ổn định, chi phí hợp lý và tích hợp dễ dàng, trong khi van khí nén lại thích hợp cho những ứng dụng cần đóng mở cực nhanh.

IX. Vì sao gioăng PTFE thường được chọn cho van bi mặt bích điều khiển điện 24VDC

Khi nhắc đến các loại gioăng sử dụng trong van bi bích điều khiển điện 24V, gioăng PTFE (Teflon) là lựa chọn phổ biến nhất. Nguyên nhân là do loại gioăng này sở hữu nhiều đặc tính nổi bật so với các vật liệu khác.

Ưu điểm của gioăng PTFE:

1. Khả năng chống ăn mòn vượt trội
   • PTFE trơ với hầu hết các loại hóa chất, axit và kiềm.
   • Giúp van hoạt động bền bỉ trong môi trường khắc nghiệt.
2. Chịu nhiệt tốt
   • Dải nhiệt độ từ –20°C đến +200°C.
   • Phù hợp với cả môi trường nước nóng, hơi nhẹ hoặc dung môi hữu cơ.
3. Độ ma sát thấp, đóng mở nhẹ nhàng
   • Giúp bi van xoay dễ dàng, hạn chế mài mòn trục.
   • Kéo dài tuổi thọ của cả van và bộ truyền động điện.
4. Độ kín khít cao
   • Khi kết hợp với bi van inox mài bóng, gioăng PTFE tạo độ kín hoàn hảo.
   • Hạn chế rò rỉ, đảm bảo an toàn vận hành.

So với gioăng Viton hay EPDM, PTFE mang lại sự ổn định toàn diện hơn trong hầu hết ứng dụng công nghiệp. Chính vì vậy, đa số van bi mặt bích điều khiển điện 24VDC hiện nay đều ưu tiên sử dụng gioăng PTFE để đảm bảo độ bền và an toàn tối đa.

X. Hướng dẫn lựa chọn van bi mặt bích điều khiển điện 24VDC

Để chọn đúng loại van bi mặt bích điều khiển điện 24V, người dùng cần xem xét nhiều yếu tố kỹ thuật. Việc xác định sai thông số có thể dẫn đến tình trạng van hoạt động kém hiệu quả hoặc nhanh hỏng.

Một số bước quan trọng khi lựa chọn:

1. Xác định điện áp điều khiển
   • Đảm bảo bộ truyền động điện sử dụng đúng 24VDC.
   • Kiểm tra thông số in trên tem nhãn và catalog sản phẩm.
2. Đánh giá áp lực và nhiệt độ môi trường
   • Chọn van có cấp áp lực PN10, PN16 hoặc PN25 phù hợp với đường ống.
   • Kiểm tra gioăng để đảm bảo khả năng chịu nhiệt từ –20°C đến +180°C.
3. Chọn vật liệu van
   • Inox 304: phù hợp môi trường nước sạch, ít ăn mòn.
   • Inox 316: chống ăn mòn cao, thích hợp cho hóa chất và môi trường biển.
4. Lựa chọn kiểu điều khiển
   • ON/OFF: phù hợp hệ thống chỉ cần đóng hoặc mở hoàn toàn.
   • Tuyến tính: dùng cho hệ thống cần điều tiết lưu lượng.
5. Quan tâm đến tiêu chuẩn mặt bích
   • JIS, BS, ANSI hay DIN, tùy theo tiêu chuẩn đường ống sẵn có.
6. Thương hiệu và chứng từ
   • Ưu tiên sản phẩm có CO&CQ rõ ràng, thương hiệu uy tín.
   • Đảm bảo có chế độ bảo hành và hỗ trợ kỹ thuật.

XI. FAQ – Câu hỏi thường gặp

1. Van bi mặt bích điều khiển điện 24VDC có dùng cho đường ống DN200 không?
Có. Tuy nhiên cần chọn bộ truyền động điện có mô-men xoắn lớn (≥90Nm) để đảm bảo khả năng đóng mở ổn định.

2. Có thể đổi bộ điều khiển từ 24VDC sang 220VAC được không?
Hoàn toàn có thể, nhưng cần thay cả bộ actuator. Bộ 24VDC và 220VAC không dùng chung linh kiện điện.

3. Tuổi thọ trung bình của bộ điều khiển điện 24VDC là bao lâu?
Thông thường từ 50.000 – 80.000 lần đóng mở, tương đương 5–7 năm hoạt động tùy môi trường.

4. Khi nào nên chọn gioăng Viton thay vì PTFE?
Gioăng Viton phù hợp cho môi trường nhiệt cao và dung môi đặc biệt. Tuy nhiên, PTFE vẫn được ưu tiên cho đa số ứng dụng vì tính trơ hóa học toàn diện.

5. Van bi điện 24VDC có dùng ngoài trời được không?
Có, nếu bộ truyền động đạt chuẩn IP67. Tuy nhiên, nên có mái che hoặc hộp bảo vệ để tăng tuổi thọ.
