Van bi xả đáy khí nén

Trong các hệ thống đường ống công nghiệp, việc xả cặn, xả nước ngưng hoặc chất lỏng dư thừa là một yêu cầu bắt buộc nhằm đảm bảo sự ổn định và tuổi thọ của thiết bị. Với nhu cầu vận hành tự động hóa ngày càng cao, dòng van bi xả đáy khí nén đang trở thành lựa chọn ưu việt trong các nhà máy, xưởng sản xuất.

Bài viết này sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, ưu điểm nổi bật cũng như các ứng dụng thực tiễn của van bi xả đáy khí nén.

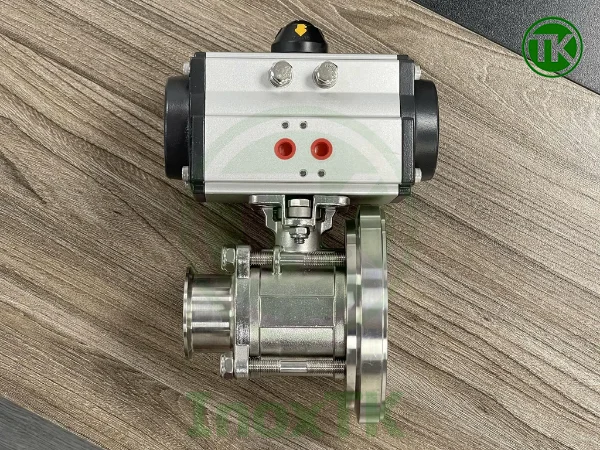

1. Van bi xả đáy khí nén là gì?

Van bi xả đáy khí nénlà một loại van vi sinh chuyên dụng, được thiết kế để lắp đặt ở vị trí đáy bồn tank, đường ống hoặc thiết bị trong dây chuyền sản xuất dược phẩm, thực phẩm và nước tinh khiết. Với cấu tạo từ inox thép không gỉ, được đánh bóng cả trong lẫn ngoài, van đảm bảo độ sạch cao, ngăn ngừa tích tụ vi khuẩn và đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt.

Van hoạt động hoàn toàn tự động nhờ bộ truyền động khí nén, giúp quá trình xả đáy diễn ra nhanh chóng, chính xác và an toàn – không cần thao tác thủ công, không tiếp xúc với chất thải nguy hiểm. Đây là giải pháp tối ưu cho việc xả cặn, chất lỏng dư, nước ngưng tụ trong các hệ thống inox vi sinh hiện đại.

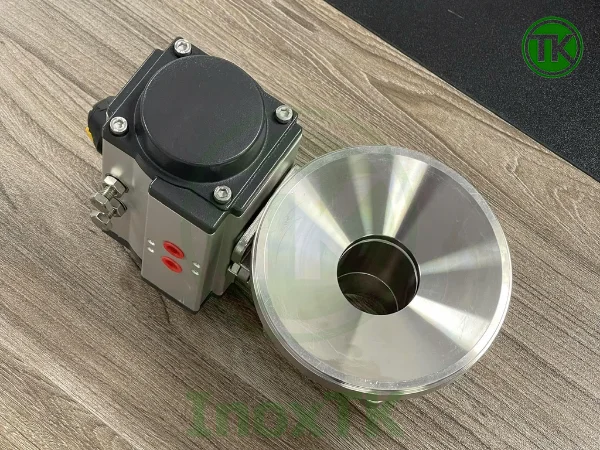

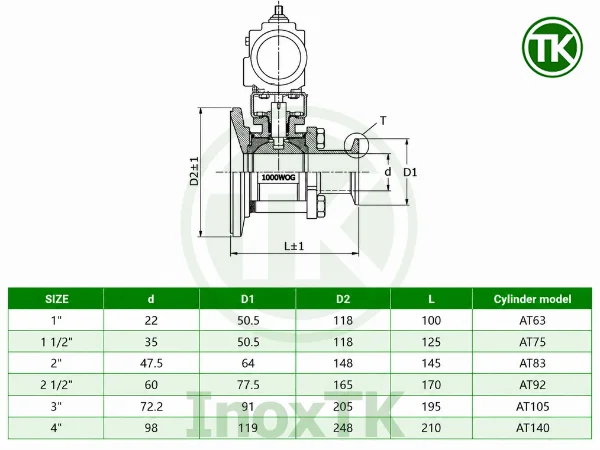

2. Cấu tạo chi tiết của van bi xả đáy khí nén

Van bi xả đáy khí nén là sự kết hợp giữa thân van inox đặc biệt và bộ điều khiển khí nén, được thiết kế tối ưu cho vị trí lắp đặt tại đáy bồn hoặc đáy đường ống. Dưới đây là phân tích cấu tạo theo từng bộ phận chính:

2.1. Thân van

Thân van sử dụng inox 304 hoặc inox 316, có độ dày vượt trội giúp chống móp méo, chịu va đập và chịu ăn mòn trong môi trường có hóa chất nhẹ hoặc hơi nước. Ngoài ra, nhờ thân van chắc chắn, thiết bị có thể chịu áp lực cao và nhiệt độ lớn, đảm bảo vận hành an toàn lâu dài.

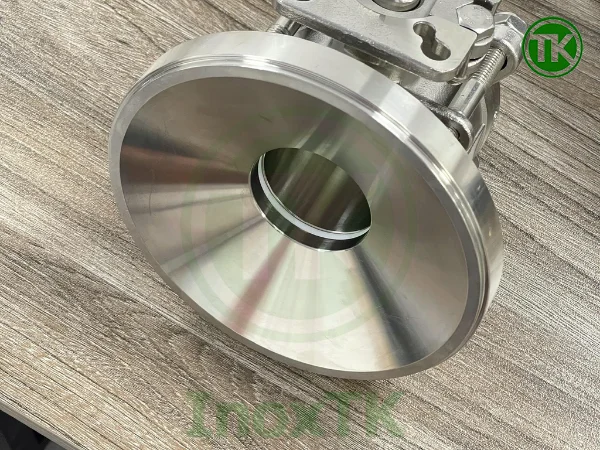

2.2. Vòng hàn đáy bồn

Đây là phần miệng van đặc trưng được thiết kế để hàn trực tiếp vào đáy bồn tank. Vòng hàn này được tiện từ inox dày, gia công chính xác để tạo sự kín khít tuyệt đối với thân bồn, giúp lưu chất xả ra hoàn toàn, không đọng lại bên trong.

2.3. Bi van

Bi van là chi tiết hình cầu nằm bên trong thân van, có lỗ xuyên tâm giúp cho lưu chất đi qua khi mở. Khi xoay 90 độ, lỗ tròn sẽ thẳng hàng với đường ống, cho phép dòng chảy lưu thông. Ngược lại, khi xoay 90 độ theo chiều ngược lại, lỗ sẽ lệch và chặn dòng chảy. Đây chính là bộ phận chủ động đóng/mở và điều tiết dung dịch.

2.4. Trục van

Trục van là phần nối liền giữa bi van và củ khí nén AT. Khi khí nén tác động lên bộ điều khiển, trục sẽ quay và truyền lực xoay đến bi van, thực hiện thao tác đóng hoặc mở dòng chảy.

2.5. Gioăng van

Van sử dụng gioăng làm kín từ vật liệu Teflon – loại vật liệu có khả năng chịu nhiệt lên đến 260°C và kháng hóa chất cực tốt. Gioăng có nhiệm vụ làm kín giữa bi van và thân van, ngăn không cho lưu chất rò rỉ trong quá trình vận hành.

2.6. Tán van

Tán van là phụ kiện bằng inox thép không gỉ dùng để lắp chặt bộ điều khiển khí nén lên thân van. Tán này thường kết hợp với bulong và ốc vít để cố định chắc chắn đầu khí, đảm bảo đồng trục giữa trục van và bộ điều khiển.

2.7. Bulong và ốc vít

Các bulong, đai ốc bằng inox được sử dụng để liên kết các phần thân van lại với nhau, đồng thời gắn bộ điều khiển khí nén lên trục van. Hệ bulong cần được siết đúng lực để đảm bảo kín khít và tránh rung lắc trong quá trình làm việc.

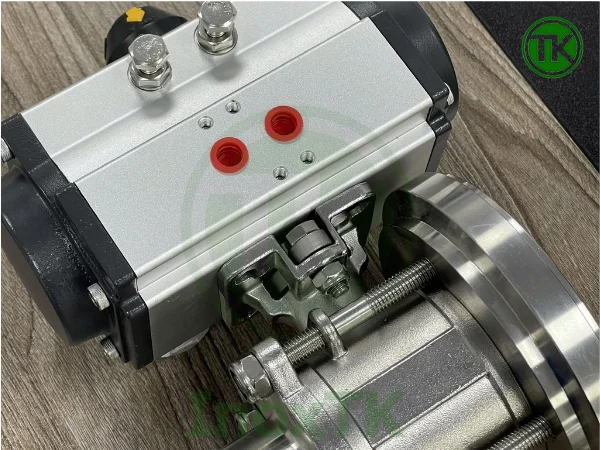

2.8. Củ khí AT

Củ khí AT là bộ truyền động chính, sử dụng áp lực khí nén để tạo lực xoay lên trục van. Có thể là loại tác động đơn (có lò xo hồi vị) hoặc tác động kép (mở–đóng bằng khí). Bộ phận này giúp van vận hành hoàn toàn tự động mà không cần can thiệp thủ công.

2.9. Đầu nối clamp

Phía đầu ra của van có thiết kế đầu clamp – kiểu kết nối nhanh thường thấy trong hệ thống công nghiệp. Đây là điểm để nối ống xả hoặc đầu clamp, cho phép tháo/lắp thuận tiện khi cần xả đáy hoặc tạm ngưng van để hệ thống bồn hoạt động bình thường. Kiểu kết nối này đảm bảo dễ bảo trì và thay thế mà vẫn duy trì độ kín.

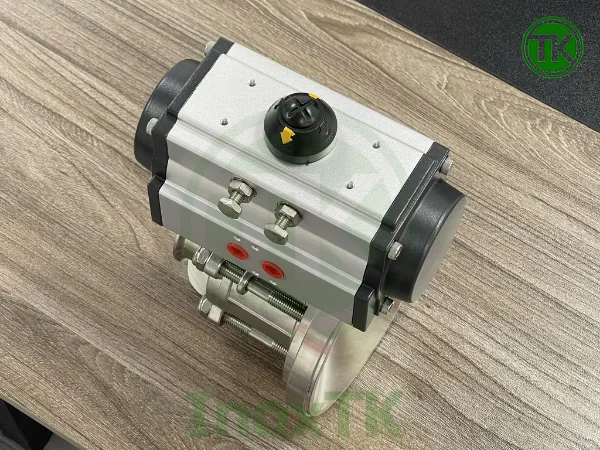

3. Ưu điểm nổi bật của van bi xả đáy khí nén

• Tự động hoàn toàn: Van hoạt động mà không cần thao tác thủ công, giảm thiểu sự cố do con người và tối ưu hóa quy trình sản xuất.
• Xả nhanh và triệt để: Thiết kế lỗ xả lớn, kết hợp góc nghiêng giúp dòng lưu chất thoát sạch, không ứ đọng gây hại cho hệ thống.
• Khả năng chống ăn mòn và áp suất cao: Thân inox 304/316 và bộ điều khiển khí nén chịu được môi trường công nghiệp khắc nghiệt – từ nước muối, axit nhẹ đến hơi nóng và áp suất cao.
• Tích hợp hệ thống dễ dàng: Dễ kết nối với PLC, cảm biến mức để vận hành theo chu kỳ hoặc theo sự kiện. Giúp xây dựng hệ thống vận hành hoàn toàn khép kín.

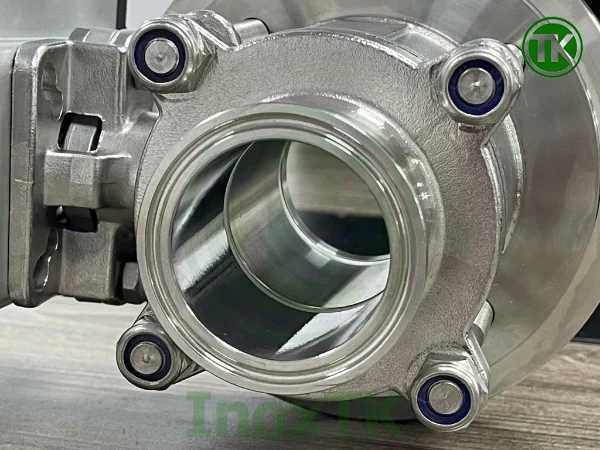

4. Ứng dụng thực tế của van bi xả đáy khí nén

Van khí nén inox được thiết kế chuyên dụng để lắp tại các vị trí đáy – nơi cần xả hoàn toàn chất lỏng hoặc cặn tích tụ. Một số ứng dụng tiêu biểu bao gồm:

4.1. Gắn tại đáy bồn tank chứa

Van thường được hàn trực tiếp vào đáy bồn chứa nước, hóa chất, thực phẩm. Nhờ đó, toàn bộ dung dịch tồn đọng được xả triệt để, tránh đóng cặn và hỗ trợ làm sạch bồn dễ dàng, đặc biệt trong các ngành hóa chất, xử lý nước và thực phẩm công nghiệp.

4.2. Lắp ở cuối đường ống xả nước

Trong hệ thống khí nén hoặc hơi nóng, van được đặt ở các điểm thấp nhất để xả nước ngưng tự động. Điều này giúp bảo vệ đường ống và thiết bị khỏi hiện tượng ứ nước, chống rỉ sét và tăng độ bền vận hành.

4.3. Dùng trong hệ thống lọc và trao đổi nhiệt

Van điều khiển khí nén giúp xả cặn, bùn hoặc dung dịch dư tại đáy các bộ lọc hoặc bộ trao đổi nhiệt, góp phần giữ sạch hệ thống và đảm bảo hiệu suất trao đổi nhiệt ổn định theo thời gian.

4.4. Ứng dụng trong các ngành công nghiệp

Van được dùng phổ biến trong ngành hóa chất, xử lý nước, luyện kim, mạ điện, và sản xuất vật liệu – nơi cần xả sạch dung dịch, hóa chất dư hoặc nước làm mát sau mỗi chu kỳ vận hành.

Đặc biệt, trong các ngành sử dụng đường ống inox vi sinh như thực phẩm, đồ uống, dược phẩm và mỹ phẩm, van bi xả đáy khí nén đóng vai trò quan trọng trong việc loại bỏ cặn lắng, nước ngưng và chất thải ở đáy tank, đảm bảo vệ sinh tuyệt đối và ngăn ngừa nhiễm chéo.

5. Lưu ý khi lựa chọn van bi xả đáy khí nén

• Kích thước và áp suất làm việc: Chọn đường kính van phù hợp với lưu lượng cần xả. Đồng thời kiểm tra áp suất hệ thống để chọn bộ khí nén tương ứng.
• Vật liệu: Nên chọn inox 316 nếu hệ thống có axit mạnh, nước biển, hoặc môi trường ăn mòn cao. Inox 304 phù hợp với môi trường tiêu chuẩn.
• Loại tác động của bộ khí nén: Tác động đơn phù hợp cho ứng dụng cần tự động quay về vị trí ban đầu sau khi mất khí. Tác động kép cần khí cho cả hai chu trình, phù hợp với hệ thống điều khiển ổn định.

6. Hướng dẫn bảo trì van bi xả đáy khí nén

Để đảm bảo van bi xả đáy khí nén hoạt động bền bỉ, chính xác và an toàn trong môi trường công nghiệp, cần thực hiện các công việc bảo trì định kỳ như sau:

6.1. Kiểm tra bộ điều khiển khí nén

Định kỳ kiểm tra rò rỉ khí tại các cổng kết nối và thân bộ điều khiển. Nếu có dấu hiệu xì khí, cần thay gioăng. Đồng thời kiểm tra áp suất khí cấp đầu vào có ổn định hay không. Một số bộ truyền động cần tra dầu nhẹ tại các trục cơ khí nếu nhà sản xuất cho phép.

6.2. Vệ sinh bi van và lòng van

Tháo van định kỳ để vệ sinh cặn bám ở bi van và lòng trong thân van – đặc biệt với hệ thống có hóa chất, nước thải hoặc dung dịch dễ kết tủa. Việc này giúp duy trì lưu lượng xả ổn định, tránh tắc nghẽn do đóng cặn.

6.3. Kiểm tra độ siết bulong và ốc vít

Sau thời gian sử dụng, các bulong liên kết giữa thân van, tán van và củ khí có thể lỏng ra do rung động hoặc nhiệt độ. Cần siết chặt lại đúng lực để đảm bảo kết nối vững chắc, không rò rỉ hoặc lệch trục truyền động.

6.4. Thử đóng/mở định kỳ

Mỗi tuần nên cho van vận hành thử để kiểm tra phản hồi từ hệ thống điều khiển khí nén. Nếu van không quay đủ góc 90°, bị kẹt hoặc xoay chậm, cần xử lý ngay để không ảnh hưởng đến chu trình xả đáy của toàn hệ thống.
