Van cổng ren inox – Van cửa inox nối ren

1. Van cổng ren inox là gì?

Van cổng ren inox là loại van cơ học dùng để đóng hoặc mở hoàn toàn dòng chảy trong hệ thống đường ống, hoạt động dựa trên cơ chế nâng hạ cánh van theo phương thẳng đứng. Khi van ở trạng thái mở hoàn toàn, cánh van được nâng lên khỏi tiết diện ống, cho phép lưu chất đi qua theo đường thẳng mà không bị đổi hướng. Khi đóng, cánh van hạ xuống và chặn kín dòng chảy.

Khác với các dòng van đóng mở nhanh như van bi inox, van cổng ren inox không được thiết kế để điều tiết lưu lượng. Chức năng chính của loại van này là cô lập dòng chảy tại một vị trí cố định trên hệ thống, phục vụ cho việc khóa tuyến, bảo trì hoặc ngắt dòng trong thời gian dài.

Về kết nối, van sử dụng kiểu nối ren, cho phép lắp đặt trực tiếp lên đường ống ren mà không cần hàn hay mặt bích. Điều này giúp quá trình thi công đơn giản, dễ tháo lắp và phù hợp với các hệ thống có kích thước vừa và nhỏ. Vật liệu thép không gỉ – inox mang lại khả năng chống ăn mòn tốt, bề mặt ổn định, giúp van vận hành bền bỉ trong nhiều môi trường làm việc khác nhau.

Trong thực tế, van cổng ren inox thường được lựa chọn cho các vị trí không yêu cầu thao tác đóng mở thường xuyên, nhưng cần độ kín tốt và sự ổn định lâu dài trong quá trình vận hành hệ thống.

2. Cấu tạo van cổng ren inox

Van cổng ren inox có cấu tạo tương đối đơn giản nhưng mỗi bộ phận đều đảm nhiệm một vai trò riêng, phối hợp với nhau để đảm bảo khả năng đóng mở ổn định và độ kín trong quá trình vận hành. Việc hiểu rõ cấu tạo giúp người sử dụng dễ hình dung cách van làm việc cũng như lựa chọn và lắp đặt đúng kỹ thuật.

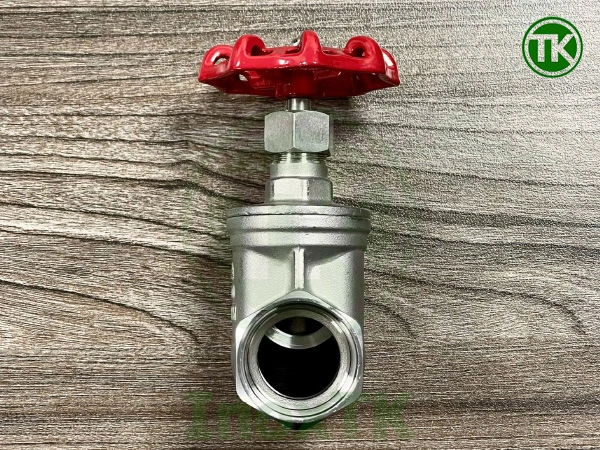

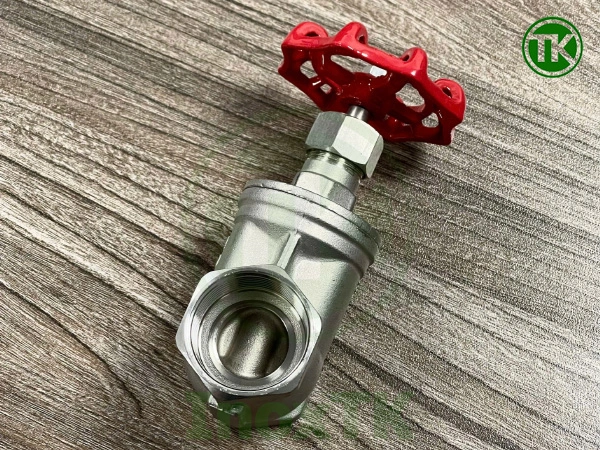

• Thân van: Được chế tạo từ inox, thiết kế liền khối, hai đầu tiện ren trong để kết nối trực tiếp với đường ống. Kết cấu này giúp van có độ cứng vững tốt, hạn chế rò rỉ tại các mối nối khi lắp đặt đúng kỹ thuật.
• Cánh van: Giống như là một cánh cổng thành thực thụ, di chuyển lên xuống theo phương thẳng đứng trong khoang van. Bề mặt tiếp xúc giữa cánh van và thân van được mài nhẵn, tạo nên cơ chế làm kín trực tiếp bằng bề mặt kim loại.
• Ty van: Là dạng ty chìm, khi người vận hành xoay tay quay, ty van truyền chuyển động xuống cánh van để nâng hoặc hạ cánh. Kiểu ty chìm giúp hạn chế bám bụi, bám bẩn từ môi trường bên ngoài.

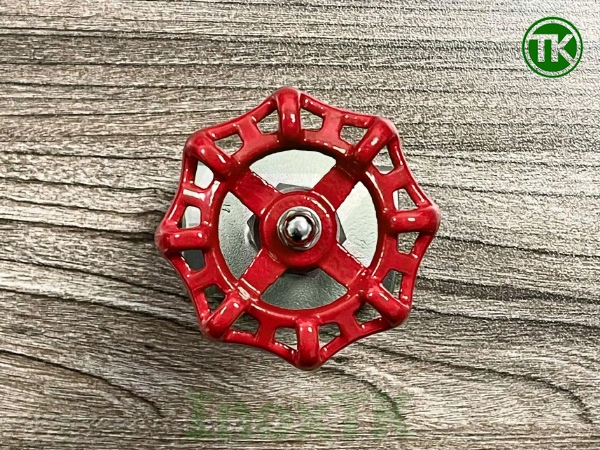

• Bộ phận tay quay thường được thiết kế dạng vô lăng, cho phép người sử dụng thao tác bằng cách xoay nhiều vòng để điều khiển cánh van. Tay quay giúp việc đóng mở diễn ra từ từ, kiểm soát được hành trình của cánh van và giảm nguy cơ va đập cơ học trong quá trình vận hành.

Thông số kỹ thuật

Thông số kỹ thuật cơ bản của van cổng ren inox gồm:

• Chất liệu: Inox 304
• Kích thước: DN15 – DN50
• Nhiệt độ làm việc: Max 425ºC
• Áp suất làm việc: PN16
• Bộ điều khiển: Tay quay vô lăng
• Đầu nối: Ren trong BSPP (ren G)
• Môi trường làm việc: Nước, dầu, hoá chất ăn mòn nhẹ
• Xuất xứ: Trung Quốc

3. Nguyên lý hoạt động của van cổng ren inox

Van cổng ren inox hoạt động dựa trên cơ chế chuyển động tịnh tiến của cánh van theo phương thẳng đứng.

• Khi người vận hành xoay tay quay theo chiều mở, chuyển động xoay được truyền xuống ty van, làm cánh van nâng dần lên khỏi vị trí làm kín bên trong thân van. Khi cánh van được nâng lên hoàn toàn, dòng lưu chất đi qua van theo đường thẳng.
• Khi xoay tay quay theo chiều ngược lại, ty van kéo cánh van hạ xuống. Cánh van di chuyển xuống vị trí đáy thân van và chặn kín tiết diện dòng chảy, khiến lưu chất không thể đi qua. Quá trình đóng mở diễn ra từ từ theo từng vòng xoay của tay quay cho đến khi van đạt trạng thái mở hoàn toàn hoặc đóng hoàn toàn.

4. Ưu điểm và hạn chế của van cổng ren inox

Van cổng ren inox có những đặc điểm rất rõ ràng về mặt vận hành và ứng dụng. Việc tách bạch ưu điểm và hạn chế giúp người đọc dễ so sánh và nhanh chóng xác định mức độ phù hợp của loại van này với hệ thống đang sử dụng.

Ưu điểm của van cổng ren inox

• Đóng kín tốt khi đóng hoàn toàn: Cánh van hạ xuống chặn toàn bộ tiết diện dòng chảy, giúp cô lập lưu chất hiệu quả tại vị trí lắp đặt.
• Ít cản trở dòng chảy khi mở hoàn toàn: Khi cánh van được nâng lên hết hành trình, dòng lưu chất đi qua theo phương thẳng mà không bị đổi hướng.
• Kết nối ren tiện lợi: Kiểu nối ren giúp lắp đặt nhanh, không cần hàn hay nối mặt bích inox, dễ tháo lắp khi cần thay thế hoặc bảo trì.
• Vật liệu inox bền và ổn định: Inox giúp van có khả năng chống ăn mòn tốt, bề mặt ít bị xuống cấp trong quá trình sử dụng lâu dài.
• Làm việc được trong môi trường nhiệt cao: Nhờ có bề mặt làm kín bằng kim loại nên khả năng chịu nhiệt của van cổng inox là cực kì tốt.
• Phù hợp cho các vị trí khóa tuyến cố định: Van đáp ứng tốt các yêu cầu khóa dòng trong thời gian dài mà không cần thao tác thường xuyên.

Hạn chế của van cổng ren inox

• Thời gian đóng mở chậm: Van cần xoay tay quay nhiều vòng để hoàn tất hành trình đóng hoặc mở, không phù hợp cho các vị trí cần thao tác nhanh.
• Không dùng để điều tiết lưu lượng: Van chỉ nên sử dụng ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn, không thích hợp cho việc điều chỉnh dòng chảy.
• Không phù hợp cho vị trí đóng mở liên tục: Việc thao tác thường xuyên có thể ảnh hưởng đến độ bền của cánh van và bề mặt làm kín.
• Hiệu quả phụ thuộc vào lắp đặt đúng kỹ thuật: Nếu siết ren không đúng cách hoặc dùng vật liệu làm kín không phù hợp, khả năng rò rỉ có thể xảy ra.

5. Ứng dụng của van cổng ren inox

Van cổng ren inox thường được sử dụng trong các hệ thống đường ống kích thước nhỏ, có yêu cầu khóa dòng ổn định, không cần thao tác đóng mở thường xuyên. Nhờ cơ chế đóng mở bằng cánh van thẳng đứng và khả năng đóng kín tốt khi ở trạng thái đóng hoàn toàn, loại van này phù hợp với nhiều vị trí trên hệ thống nơi nhiệm vụ chính là cô lập dòng chảy.

• Trong thực tế, van cổng ren inox được lắp đặt phổ biến trên các tuyến ống nước sạch và nước kỹ thuật trong nhà xưởng, khu sản xuất hoặc hệ thống cấp nước nội bộ. Van thường được bố trí tại các điểm đầu tuyến, cuối tuyến hoặc các nhánh phụ để phục vụ việc khóa nước khi bảo trì hoặc sửa chữa thiết bị phía sau.
• Nhờ vật liệu inox có độ bền và khả năng chống ăn mòn tốt, van có thể làm việc ổn định trong môi trường ẩm, môi trường có tính ăn mòn nhẹ hoặc điều kiện vận hành kéo dài.
• Ngoài ra, van cổng ren inox còn được lựa chọn cho các hệ thống cần khóa dòng cố định trong thời gian dài, nơi việc thao tác đóng mở chỉ diễn ra khi cần cô lập tuyến hoặc dừng hệ thống. Trong những trường hợp này, van đáp ứng tốt yêu cầu về độ kín và sự ổn định trong suốt quá trình vận hành.

Đối với những hệ thống có kích thước lớn hơn thì cần đổi sang van cổng mặt bích inox để đảm bảo kết nối chắc chắn.

6. Lưu ý khi lắp đặt và sử dụng van cổng ren inox

Để van cổng ren inox vận hành ổn định và đạt hiệu quả làm việc tốt, quá trình lắp đặt và sử dụng cần tuân thủ một số lưu ý kỹ thuật nhất định.

1. Trước khi lắp, cần kiểm tra đúng chuẩn ren BSPP (G) của van và đường ống để đảm bảo khả năng ghép nối chính xác, tránh tình trạng lệch ren hoặc không kín sau khi lắp đặt.
2. Khi thi công, nên sử dụng băng tan hoặc keo ren phù hợp và quấn đúng kỹ thuật để tăng độ kín tại mối nối. Việc siết van cần được thực hiện với lực vừa đủ, tránh siết quá mạnh gây biến dạng ren hoặc làm nứt thân van. Sau khi lắp đặt, cần kiểm tra lại độ kín tại các mối nối trước khi đưa hệ thống vào vận hành chính thức.
3. Trong quá trình sử dụng, van cổng ren inox nên được vận hành ở hai trạng thái chính là mở hoàn toàn hoặc đóng hoàn toàn. Không nên để van ở trạng thái mở một phần trong thời gian dài vì điều này có thể ảnh hưởng đến bề mặt làm kín và làm giảm tuổi thọ của van.
4. Với các hệ thống ít thao tác, việc kiểm tra định kỳ tình trạng van vẫn cần được thực hiện để đảm bảo van không bị kẹt, không bị rò rỉ và luôn sẵn sàng hoạt động khi cần thiết.

7. So sánh van cổng ren inox và van bi ren inox

Van cổng ren inox và van bi ren inox đều là các loại van kết nối ren được sử dụng phổ biến trong hệ thống đường ống quy mô vừa và nhỏ. Tuy cùng mục đích đóng mở dòng chảy, nhưng hai loại van này có sự khác biệt rõ ràng về cơ chế hoạt động, tốc độ thao tác và phạm vi ứng dụng. Việc so sánh trực tiếp giúp người sử dụng dễ dàng nhận biết loại van nào phù hợp hơn cho từng vị trí cụ thể trên hệ thống.

Qua bảng so sánh có thể thấy, van cổng ren inox phù hợp hơn cho các vị trí cần khóa dòng ổn định trong thời gian dài, trong khi van bi ren inox thích hợp với những điểm cần thao tác đóng mở nhanh và thường xuyên.

8. Câu hỏi thường gặp về van cổng ren inox

Van cổng ren inox có dùng để điều tiết lưu lượng được không?
Van cổng ren inox không được thiết kế để điều tiết lưu lượng. Van chỉ nên sử dụng ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn để đảm bảo độ kín và tuổi thọ của các bề mặt làm kín.

Van cổng ren inox dùng được cho khí hoặc hơi không?
Van có thể sử dụng cho hệ thống khí hoặc hơi ở mức áp suất thấp. Tuy nhiên, để hệ thông vấn hành trơn tru cũng như độ bền tốt nhất thì những hệ thống khí hoặc hơi nên sử dụng van hơi inox.

Ren BSPP (G) có khác gì so với ren NPT?
Van cổng ren của Inox TK là dạng ren BSPP (G) là ren song song, độ kín được tạo nhờ băng tan hoặc keo ren. Trong khi đó, ren NPT là ren côn, độ kín hình thành ngay trên thân ren. Khi lắp đặt cần đảm bảo van và đường ống cùng chuẩn ren.

Van cổng ren inox có cần bảo trì thường xuyên không?
Van không yêu cầu bảo trì thường xuyên nếu được lắp đặt và sử dụng đúng cách. Tuy nhiên, nên kiểm tra định kỳ để đảm bảo van không bị kẹt ty, không rò rỉ và luôn sẵn sàng vận hành khi cần thiết.

9. Mua van cổng ren inox ở đâu đảm bảo đúng kỹ thuật?

Khi lựa chọn van cổng ren inox, yếu tố quan trọng là sản phẩm phải đúng cấu hình kỹ thuật và phù hợp với hệ thống sử dụng. Việc chọn đúng nhà cung cấp giúp hạn chế rủi ro rò rỉ và phát sinh chi phí trong quá trình vận hành.

Lợi thế khi lựa chọn van cổng ren inox tại Inox TK:

• Sản phẩm đúng cấu hình thực tế: cánh van thẳng, ty chìm, kết nối ren BSPP (G) phù hợp hệ thống ống inox công nghiệp phổ biến
• Vật liệu inox rõ ràng: đảm bảo độ bền và khả năng làm việc ổn định
• Hàng sẵn đa dạng kích thước: giúp rút ngắn thời gian chờ
• Tư vấn kỹ thuật đúng trọng tâm: hỗ trợ chọn đúng vị trí và mục đích sử dụng
• Đầy đủ giấy tờ cấp dự án: Inox TK có đầy đủ giấy tờ hoá đơn VAT cùng với CO&CQ cấp theo hàng, phù hợp với cả những dự án nhỏ và lớn.
