Van y xiên khí nén inox nối ren

1. Van y xiên khí nén inox nối ren là gì?

Van y xiên khí nén inox nối ren còn được gọi là van góc điều khiển khí nén, van xiên khí nén, van chữ y khí nén. Van có tác dụng đóng kín hoặc mở để cho lưu chất chảy qua, cách hoạt động này được thực hiện hoàn toàn tự động nhờ bộ điều khiển khí nén.

Nói cách khác, đây là loại van điều khiển tự động không cần thao tác tay như van cơ thông thường, mà đóng mở nhờ lực đẩy của khí nén cấp vào bộ điều khiển gắn trên thân van. Sở dĩ có tên “y xiên” là do phần kết nối giữa thân van và bộ điều khiển được thiết kế nghiêng một góc, tạo thành hình dáng gần giống chữ Y.

Van làm bằng inox 304 hoặc inox 316 nên có khả năng chống ăn mòn tốt, và kết nối với đường ống bằng ren – phù hợp cho các hệ thống đường ống cỡ nhỏ và vừa, dễ tháo lắp bảo trì.

2. Cấu tạo của van xiên khí nén inox nối ren

Phần đầu kết nối thân van với bộ điều khiển được thiết kế nghiêng một góc 45º, do vậy van có hình dạng gần giống chữ y xiên. Tổng quan, van y xiên khí nén inox nối ren, có cấu tạo bao gồm các thành phần sau:

• Thân van: Được làm từ inox 304 vô cùng chắc chắn, 2 đầu nối với ống được tiện ren trong, đầu còn lại nối với bộ điều khiển nghiên một góc 45º.
• Đĩa van: Dạng một chiếc đĩa tròn, có tác dụng đóng kín để ngăn chặn hoặc mở ra tạo khe hở cho lưu chất chảy qua.
• Trục van: Là bộ phận kết nối đĩa van với bộ điều khiển, có tác dụng truyền động lực từ bộ điều khiển xuống đĩa van.
• Bộ điều khiển: Là phần điều khiển việc đóng mở của van, được nối với hệ thống cấp khí nén.
• Gioăng làm kín: Là bộ phận đảm bảo lưu chất không bị rò rỉ.
• Bộ báo tín hiệu: Để người vận hành biết được van đang đóng hay mở

3. Nguyên lý hoạt động của van y xiên khí nén inox nối ren

Van y xiên khí nén vận hành dựa trên nguyên lý chuyển đổi áp lực khí nén thành chuyển động cơ học. Khí nén tác động lên piston, piston kéo theo ty van và đĩa van, từ đó đóng hoặc mở dòng lưu chất đi qua van. Tùy theo cơ cấu điều khiển, van được chia thành 2 loại là tác động đơn và tác động kép.

3.1. Van y xiên tác động đơn (Single Acting)

Loại này chỉ sử dụng khí nén cho một hành trình, hành trình còn lại được thực hiện nhờ lực đẩy của lò xo hồi vị. Van tác động đơn gồm 2 kiểu là thường đóng và thường mở.

Van thường đóng (NC)

• Khi chưa cấp khí: Lò xo ép đĩa van sát vào ghế van → van đóng và chặn dòng chảy.
• Khi cấp khí vào lỗ dưới: Piston và ty van di chuyển lên, kéo đĩa van rời khỏi ghế van → van mở. Đồng thời, khí trong khoang đối diện được xả ra qua lỗ trên.
• Khi ngừng cấp khí: Lò xo tự đưa piston và đĩa van trở về vị trí đóng ban đầu.

Đặc điểm: Van tự động đóng khi mất khí nén, giúp bảo đảm an toàn cho hệ thống. Chỉ báo trên đầu điều khiển sẽ trồi lên khi van mở và hạ xuống khi van đóng.

Van thường mở (NO)

• Khi chưa cấp khí: Lò xo giữ đĩa van tách khỏi ghế van → van mở và lưu chất tự do đi qua.
• Khi cấp khí vào lỗ trên: Piston di chuyển theo chiều ngược lại, ép đĩa van sát vào ghế van → van đóng. Khí trong khoang đối diện được xả qua lỗ dưới.
• Khi ngừng cấp khí: Lò xo đưa van trở lại trạng thái mở.

Đặc điểm: Van tự động mở khi mất khí nén. Tương tự chỉ báo trồi lên khi van mở và hạ xuống khi van đóng. Trình tự cấp khí của loại này ngược với van thường đóng.

3.2. Van y xiên tác động kép (Double Acting)

Khác với loại tác động đơn, van tác động kép sử dụng khí nén cho cả hai chiều đóng và mở, không sử dụng lò xo hồi vị.

• Khi cấp khí vào cổng mở: Piston kéo ty van và đĩa van rời khỏi ghế van → van mở.
• Khi chuyển khí sang cổng đóng: Piston di chuyển theo chiều ngược lại, ép đĩa van vào ghế van → van đóng.

Vì không có lò xo hồi vị, khi nguồn khí nén bị mất đột ngột, van sẽ giữ nguyên vị trí tại thời điểm mất khí, không tự đóng hoặc tự mở. Nhờ đặc tính này, van tác động kép phù hợp với các hệ thống cần lực đóng mở ổn định, chủ động điều khiển theo cả hai chiều và không yêu cầu van tự động hồi về một trạng thái cố định khi xảy ra sự cố mất khí.

4. Thông số kỹ thuật và kích thước van y xiên khí nén inox nối ren

Để lựa chọn đúng van y xiên khí nén cho từng vị trí lắp đặt, người dùng cần xem xét đồng thời thông số vận hành và kích thước tổng thể của sản phẩm. Nội dung dưới đây cung cấp các thông số cơ bản cùng bảng kích thước tương ứng theo từng size van.

4.1. Thông số kỹ thuật

Van y xiên khí nén inox nối ren được thiết kế với thân inox 304, vận hành tự động bằng khí nén và có thể sử dụng trong nhiều hệ thống dẫn chất lỏng, hơi nóng và khí. Thông số kỹ thuật cơ bản của sản phẩm gồm:

• Chất liệu thân van: Inox 304
• Bộ điều khiển: Củ inox hoặc củ nhựa
• Kích thước: DN15 – DN65
• Nhiệt độ làm việc: -20°C đến 220°C
• Áp lực làm việc: PN25
• Áp suất khí nén: 4 – 8 bar
• Kiểu kết nối: Nối ren
• Môi trường sử dụng: Chất lỏng, hơi nước, khí và các lưu chất phù hợp
• Xuất xứ: Trung Quốc

4.2. Bảng kích thước van y xiên khí nén inox nối ren

Kích thước tổng thể của van thay đổi theo từng đường kính danh nghĩa. Trong bảng dưới đây, các thông số A, B và H được tính bằng milimét, còn P là kích thước cổng cấp khí của bộ điều khiển.

Lưu ý: Các số liệu trong bảng được sử dụng để tham khảo khi bố trí không gian lắp đặt. Kích thước thực tế có thể chênh lệch nhẹ tùy theo loại bộ điều khiển và từng lô sản xuất.

5. Phân loại van y xiên khí nén inox nối ren

Dựa vào vật liệu chế tạo bộ điều khiển khí nén, van y xiên khí nén inox nối ren được chia thành hai loại chính là van sử dụng củ nhựa và van sử dụng củ inox. Hai loại đều có thân van bằng inox và nguyên lý hoạt động tương tự nhau, điểm khác biệt chủ yếu nằm ở độ bền, khả năng chịu nhiệt và điều kiện sử dụng của bộ truyền động.

5.1. Van y xiên khí nén củ nhựa

Van y xiên khí nén củ nhựa có phần vỏ ngoài của bộ điều khiển được chế tạo từ nhựa kỹ thuật. Loại này có trọng lượng nhẹ, kích thước gọn và giá thành thấp hơn phiên bản củ inox, phù hợp với các hệ thống nước, khí nén và chất lỏng có nhiệt độ không quá cao.

Vỏ nhựa không tiếp xúc trực tiếp với lưu chất nhưng vẫn chịu ảnh hưởng từ nhiệt truyền qua thân van và nhiệt độ môi trường xung quanh. Vì vậy, sản phẩm thường được sử dụng trong phạm vi nhiệt độ khoảng -20°C đến 180°C. Không nên lắp loại củ nhựa tại vị trí gần nguồn nhiệt lớn, ngoài trời nắng nóng kéo dài hoặc nơi có nguy cơ va đập mạnh.

5.2. Van y xiên khí nén củ inox

Van y xiên khí nén củ inox có bộ điều khiển được bao bọc hoàn toàn bằng inox, mang lại độ cứng và khả năng chịu lực tốt hơn. Vật liệu inox giúp bộ truyền động chống ăn mòn, chịu nhiệt và bảo vệ piston bên trong hiệu quả hơn trong môi trường công nghiệp khắc nghiệt.

Loại này có thể làm việc trong phạm vi nhiệt độ khoảng -20°C đến 220°C, phù hợp với hệ thống hơi nóng, nước nóng, khí nhiệt độ cao và các vị trí thường xuyên tiếp xúc với độ ẩm hoặc hóa chất. Củ inox cũng có tuổi thọ cao hơn nhưng trọng lượng và chi phí đầu tư lớn hơn loại củ nhựa.

Bảng so sánh van y xiên khí nén củ nhựa và củ inox

Mỗi loại bộ điều khiển phù hợp với một điều kiện sử dụng khác nhau. Bảng dưới đây giúp người dùng dễ dàng đối chiếu và lựa chọn:

6. Ưu điểm của van y xiên khí nén inox nối ren

Những ưu điểm nổi bật của loại van khí nén inox này có thể kể đến như:

• Thiết kế nhỏ gọn, tối ưu không gian lắp đặt: Van y xiên khí nén có thân van thiết kế theo dạng góc xiên (angle seat), cho phép lắp đặt ở các vị trí hẹp hoặc uốn cong trên hệ thống đường ống mà không cần thêm phụ kiện chuyển hướng. Điều này giúp giảm chi phí và tiết kiệm diện tích không gian trong các hệ thống công nghiệp.
• Chất liệu inox chống ăn mòn vượt trội: Van được làm từ inox 304 hoặc inox 316, giúp chống lại sự ăn mòn từ nước, hơi nóng, dung dịch axit nhẹ và hóa chất công nghiệp. Đây là lựa chọn lý tưởng cho các môi trường làm việc khắc nghiệt, đảm bảo độ bền lâu dài.
• Điều khiển bằng khí nén an toàn, phản hồi nhanh: Sử dụng xy lanh khí nén để đóng/mở van giúp quá trình vận hành trở nên nhanh chóng, chính xác và tiết kiệm năng lượng. Hệ thống khí nén còn an toàn hơn so với điện trong môi trường dễ cháy nổ hoặc ẩm ướt.
• Kết nối ren tiện lợi, dễ bảo trì: Dạng nối ren cho phép tháo lắp nhanh chóng, dễ dàng bảo trì hoặc thay thế mà không cần cắt hàn. Điều này rất thuận tiện cho các hệ thống yêu cầu kiểm tra định kỳ hoặc thường xuyên thay van.
• Hoạt động ổn định trong môi trường nhiệt độ và áp suất cao: Van y xiên khí nén inox thường chịu được áp suất lên đến 16 bar và nhiệt độ lên tới 180°C, phù hợp với các ứng dụng truyền dẫn hơi nóng, nước nóng và chất lỏng công nghiệp.

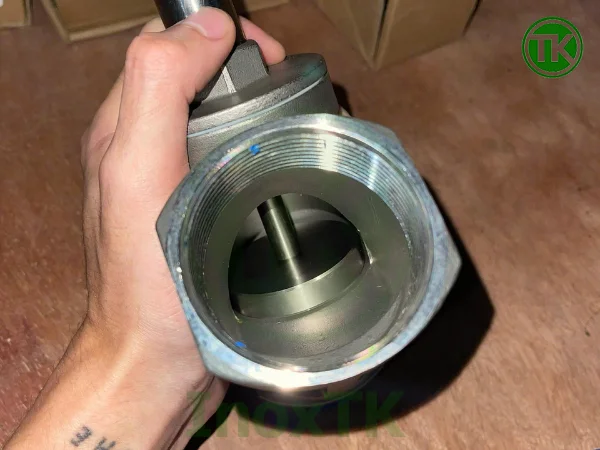

7. Ứng dụng thực tế của van y xiên khí nén inox nối ren

Van y xiên là dòng van điều khiển khí nén phổ biến, nhờ những ưu điểm của mình mà nó được lắp đặt tại nhiều hệ thống lớn nhỏ như:

• Hệ thống hơi nước và khí nóng: Van được sử dụng rộng rãi trong các nhà máy hơi, nồi hơi công nghiệp để điều tiết dòng hơi nóng hoặc khí áp cao nhờ khả năng chịu nhiệt tốt và vận hành chính xác.
• Nhà máy hóa chất và xử lý nước: Nhờ khả năng chống ăn mòn, van phù hợp với các hệ thống dẫn hóa chất nhẹ, nước thải có chứa muối hoặc axit, đảm bảo hoạt động ổn định và lâu dài.
•  Hệ thống khí nén công nghiệp: Van y xiên khí nén inox là một phần quan trọng trong hệ thống điều khiển khí nén tự động trong các nhà máy sản xuất cơ khí, tự động hóa hoặc lắp ráp linh kiện điện tử.

8. Những lưu ý khi sử dụng van y xiên khí nén inox nối ren

Van y xiên khí nén có tốc độ đóng mở nhanh và khả năng tự động hóa cao. Tuy nhiên, việc lắp đặt hoặc vận hành không đúng có thể khiến van đóng không kín, giảm tuổi thọ gioăng và ảnh hưởng đến bộ điều khiển. Khi sử dụng cần lưu ý những vấn đề sau:

• Lắp đúng chiều dòng chảy: Kiểm tra mũi tên trên thân van trước khi lắp. Lắp ngược chiều có thể làm van đóng không ổn định, tăng va đập dòng chảy hoặc giảm khả năng làm kín.
• Kiểm tra đúng kích thước và tiêu chuẩn ren: Ren trên van và đường ống phải có cùng kích thước, cùng tiêu chuẩn. Không cố vặn khi ren bị lệch vì có thể gây trờn ren, nứt hoặc rò rỉ tại vị trí kết nối.
• Làm sạch đường ống trước khi lắp: Cần loại bỏ phoi kim loại, cặn hàn, cát và tạp chất bên trong đường ống. Dị vật mắc tại ghế van có thể khiến đĩa van không đóng kín.
• Duy trì áp suất khí nén từ 4 đến 8 bar: Áp suất quá thấp khiến piston không di chuyển hết hành trình. Áp suất quá cao có thể làm giảm tuổi thọ phớt, gioăng và bộ điều khiển.
• Không vận hành vượt giới hạn thiết kế: Van có cấp áp lực PN25 nhưng điều kiện làm việc thực tế còn phụ thuộc vào nhiệt độ, loại lưu chất, vật liệu làm kín và tần suất đóng mở.
• Lựa chọn đúng loại bộ điều khiển: Củ nhựa phù hợp với điều kiện thông thường và nhiệt độ không quá cao. Củ inox thích hợp hơn với hơi nóng, môi trường ẩm, ăn mòn hoặc nơi có nguy cơ va đập.
• Sử dụng nguồn khí nén sạch: Khí nén nên được lọc bụi, hơi nước và dầu dư trước khi cấp vào van. Nguồn khí bẩn có thể khiến piston, phớt và van điện từ nhanh hư hỏng.
• Không tháo van khi hệ thống còn áp suất: Trước khi kiểm tra hoặc bảo dưỡng cần ngừng cấp lưu chất, khóa nguồn khí nén và xả hết áp suất còn lại trong đường ống.
• Kiểm tra van định kỳ: Theo dõi tình trạng rò rỉ tại phần ren, ghế van, ty van và bộ điều khiển. Khi van đóng mở chậm hoặc chỉ báo không đi hết hành trình, cần kiểm tra nguồn khí và piston.

9. Địa chỉ cung cấp van y xiên khí nén inox nối ren uy tín?

Việc lựa chọn van y xiên khí nén cần dựa trên kích thước đường ống, áp suất lưu chất, nhiệt độ làm việc, trạng thái thường đóng hoặc thường mở và vật liệu bộ điều khiển. Nếu lựa chọn không đúng, van có thể không đủ lực đóng, nhanh hỏng gioăng hoặc không phù hợp với môi trường sử dụng.

Inox TK cung cấp van y xiên khí nén inox nối ren với thân van inox 304, kích thước từ DN15 đến DN65, áp lực làm việc PN25 và áp suất khí nén từ 4 đến 8 bar. Khách hàng có thể lựa chọn phiên bản củ nhựa hoặc củ inox tùy theo nhiệt độ và điều kiện lắp đặt.

Khi mua van y xiên khí nén inox nối ren tại Inox TK, khách hàng được hỗ trợ:

• Tư vấn đúng kích thước: Lựa chọn van phù hợp với đường ống và vị trí lắp đặt.
• Xác định đúng cơ chế hoạt động: Tư vấn loại thường đóng, thường mở hoặc tác động kép theo yêu cầu của hệ thống.
• Đối chiếu điều kiện vận hành: Kiểm tra nhiệt độ, áp suất và loại lưu chất trước khi lựa chọn van.
• Tư vấn phụ kiện đi kèm: Hỗ trợ lựa chọn van điện từ, bộ lọc khí, dây dẫn khí và đầu nối phù hợp.
• Chứng từ đầy đủ: Cung cấp CO, CQ theo yêu cầu và xuất hóa đơn VAT.
• Chính sách báo giá: Hỗ trợ nhà máy, nhà thầu, đại lý và các đơn hàng số lượng lớn.
• Giao hàng toàn quốc: Sản phẩm được đóng gói cẩn thận và hỗ trợ vận chuyển đến nhiều tỉnh thành.

Để được tư vấn chính xác, khách hàng nên cung cấp kích thước đường ống, loại lưu chất, nhiệt độ, áp suất và trạng thái mong muốn của van khi mất khí nén.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

9. Câu hỏi thường gặp về van y xiên khí nén inox nối ren

Van y xiên khí nén inox nối ren có dùng cho hơi nóng được không?
Có. Van có thể sử dụng cho hệ thống hơi nóng khi nhiệt độ và áp suất nằm trong giới hạn cho phép. Với môi trường nhiệt độ cao, nên ưu tiên bộ điều khiển củ inox và kiểm tra vật liệu gioăng làm kín trước khi sử dụng.

Nên chọn van y xiên củ nhựa hay củ inox?
Củ nhựa phù hợp với hệ thống nước, khí và chất lỏng thông thường, đồng thời giúp tối ưu chi phí. Củ inox phù hợp với hơi nóng, môi trường ẩm, ăn mòn hoặc vị trí yêu cầu độ bền cơ học cao.

Van thường đóng và van thường mở khác nhau như thế nào?
Van thường đóng ở trạng thái đóng khi chưa cấp khí nén và tự đóng lại khi mất khí. Van thường mở ở trạng thái mở khi chưa cấp khí và tự trở về vị trí mở khi ngừng cấp khí.

Van tác động đơn và tác động kép khác nhau ở đâu?
Van tác động đơn dùng khí nén cho một hành trình, hành trình còn lại do lò xo hồi vị thực hiện. Van tác động kép dùng khí nén cho cả hai hành trình đóng và mở, không sử dụng lò xo hồi vị.

Van y xiên khí nén cần áp suất khí bao nhiêu?
Dòng van này sử dụng nguồn khí nén khoảng 4 đến 8 bar. Nếu áp suất khí thấp hơn yêu cầu, van có thể mở chậm, đóng không kín hoặc piston không di chuyển hết hành trình.

Tại sao van y xiên đóng không kín?
Nguyên nhân thường gặp gồm cặn bẩn mắc tại ghế van, áp suất khí không đủ, gioăng bị hỏng, đĩa van bị mòn hoặc van được lắp sai chiều dòng chảy.

Tại sao van đóng mở chậm?
Van có thể đóng mở chậm do nguồn khí yếu, đường ống khí bị nghẹt, van điện từ hoạt động không ổn định, bộ lọc khí bị bẩn hoặc piston bên trong bộ điều khiển bị kẹt.

Có thể quan sát trạng thái đóng mở của van bằng cách nào?
Có thể quan sát chỉ báo cơ học trên đầu bộ điều khiển. Chỉ báo thường trồi lên khi van mở và hạ xuống khi van đóng.

Van nối ren có thể hàn trực tiếp vào đường ống không?
Không nên hàn trực tiếp thân van vào đường ống vì nhiệt hàn có thể làm hỏng gioăng, biến dạng ren và ảnh hưởng đến bộ điều khiển. Van cần được lắp với đầu ống hoặc phụ kiện có ren ngoài phù hợp.

Van y xiên khí nén inox có điều tiết lưu lượng được không?
Van chủ yếu được sử dụng để đóng mở nhanh. Một số hệ thống có thể kiểm soát hành trình hoặc tốc độ đóng mở bằng phụ kiện khí nén, nhưng không nên sử dụng như một van điều tiết chính xác nếu không có cấu hình chuyên dụng.

Có cần lắp van điện từ cho van y xiên khí nén không?
Nếu cần điều khiển tự động bằng tín hiệu điện, hệ thống thường lắp thêm van điện từ để cấp và xả khí nén. Van điện từ cần phù hợp với điện áp điều khiển và kiểu tác động của van.

Khi mất khí nén, van sẽ đóng hay mở?
Trạng thái của van phụ thuộc vào cấu hình bộ điều khiển. Van tác động đơn thường đóng sẽ tự đóng, van tác động đơn thường mở sẽ tự mở. Van tác động kép không có lò xo hồi vị nên không tự trở về trạng thái đóng hoặc mở cố định khi mất khí.
