Clamp nong vi sinh

Thông số kỹ thuật clamp nong inox vi sinh

Phương pháp kết nối: Kết nối clamp
Tiêu chuẩn sản xuất: 3A, SMS, ISO, DIN
Kích thước: 1/2″ – 6″ (DN15 – DN200)
Vật liệu chế tạo: Inox SS304, 304L, 316, 316L
Gioăng làm kín: EPDM, NBR, Silicon, PTFE
Nhiệt độ làm việc: -20°C đến +135°C
Ứng dụng: Hệ thống sản xuất bia, thực phẩm, đồ uống, sữa, mỹ phẩm
Xuất xứ phổ biến: Trung Quốc

zalo

088.666.3566

MỤC LỤC Hiển thị

1. Clamp nong vi sinh là gì?

Clamp nong vi sinh là một loại phụ kiện kết nối trong hệ thống đường ống inox vi sinh, được sử dụng để tạo đầu kết nối clamp tiêu chuẩn trên đường ống hoặc thiết bị. Phụ kiện này được thiết kế để cho phép hệ thống có thể kết nối nhanh với các thiết bị vi sinh như van, bồn tank, thiết bị đo hoặc các phụ kiện clamp khác.

Khác với nhiều loại ferrule clamp thông thường phải hàn trực tiếp vào đầu ống, clamp nong được lắp đặt bằng kỹ thuật nong cơ học (expansion). Phương pháp này sử dụng dụng cụ chuyên dụng để mở rộng đầu ống inox, từ đó ép chặt phần ferrule clamp vào thành ống và tạo thành một mối liên kết cơ học chắc chắn. Nhờ quá trình này, phần clamp có thể cố định chắc vào ống mà không cần sử dụng nhiệt như khi hàn.

Cơ chế nong giúp phần ferrule ôm sát vào thành ống, tạo ra mối nối có độ kín cao và khả năng chịu lực tốt. Đồng thời, vì không có quá trình gia nhiệt nên vật liệu inox không bị biến đổi cấu trúc kim loại, không xuất hiện xỉ hàn hoặc vùng ảnh hưởng nhiệt. Điều này giúp bề mặt bên trong của đường ống giữ được độ nhẵn cần thiết cho hệ thống vi sinh, hạn chế các điểm tích tụ vi khuẩn hoặc cặn bẩn.

Trong các hệ thống sản xuất yêu cầu tiêu chuẩn vệ sinh cao, phương pháp nong clamp thường được đánh giá là giải pháp lắp đặt hiệu quả và an toàn hơn so với hàn, đặc biệt khi cần đảm bảo độ nhẵn bề mặt và tính đồng nhất của vật liệu inox.

2. Nguyên lý hoạt động của clamp nong vi sinh

Clamp nong inox vi sinh hoạt động dựa trên nguyên lý liên kết cơ học giữa ferrule clamp và đường ống thông qua kỹ thuật nong (expansion). Phương pháp này sử dụng lực ép cơ học để làm giãn nở đầu ống inox, giúp phần ống ôm chặt vào ferrule clamp và tạo thành một mối liên kết chắc chắn.

Trong quá trình lắp đặt, ferrule clamp sẽ được lồng vào đầu ống inox vi sinh. Sau đó, dụng cụ nong chuyên dụng được đưa vào bên trong đầu ống. Khi dụng cụ này hoạt động, nó sẽ tạo lực ép từ bên trong ra ngoài, làm giãn nở thành ống inox. Khi thành ống bị mở rộng, nó sẽ ép chặt vào bề mặt ngoài của ferrule clamp.

Nhờ sự giãn nở này, phần ferrule sẽ được cố định chắc chắn vào đường ống mà không cần sử dụng phương pháp hàn. Liên kết được tạo ra là một liên kết ép cơ học, trong đó thành ống giữ chặt ferrule thông qua lực ép và ma sát giữa hai bề mặt kim loại.

Sau khi ferrule được cố định vào ống, đầu clamp này sẽ được sử dụng để kết nối với các thiết bị hoặc phụ kiện vi sinh khác thông qua bộ kẹp clamp gồm:

Hai đầu ferrule clamp
Gioăng làm kín
Cùm clamp

Khi siết cùm clamp, hai đầu ferrule sẽ ép vào gioăng, tạo ra mối nối kín hoàn chỉnh cho hệ thống đường ống.

Nhờ nguyên lý hoạt động này, clamp nong inox vi sinh có thể tạo ra mối nối chắc chắn, ổn định và đảm bảo độ kín cao, đồng thời không tạo ra vết hàn hoặc vùng ảnh hưởng nhiệt trong lòng ống. Điều này giúp giữ bề mặt bên trong đường ống nhẵn và phù hợp với các hệ thống yêu cầu tiêu chuẩn vệ sinh cao.

3. Cấu tạo của clamp nong vi sinh

Clamp nong inox vi sinh có cấu tạo khá đơn giản nhưng được gia công chính xác để đảm bảo khả năng kết nối chắc chắn và đáp ứng yêu cầu vệ sinh trong hệ thống đường ống vi sinh. Cấu tạo của clamp nong thường gồm các bộ phận chính sau:

Phần ferrule clamp: Đây là đầu kết nối clamp tiêu chuẩn của phụ kiện. Phần này có gờ clamp để lắp với gioăng clamp và cùm clamp, giúp tạo mối nối kín khi kết nối với các thiết bị hoặc phụ kiện clamp khác.
Thân clamp: Thân clamp nằm giữa ferrule và phần liên kết với đường ống. Bộ phận này có dạng trụ, được gia công từ inox vi sinh và thường được đánh bóng để đảm bảo bề mặt nhẵn và hạn chế bám cặn.
Phần liên kết với đường ống: Đây là phần được gắn với đường ống inox bằng kỹ thuật nong. Khi lắp đặt, đầu ống sẽ được nong ra để ép chặt vào ferrule, tạo mối liên kết cơ học chắc chắn mà không cần hàn.

Nhờ cấu tạo này, clamp nong có thể tạo ra đầu kết nối clamp ổn định trên đường ống và cho phép hệ thống dễ dàng kết nối với các thiết bị vi sinh khác.

4. Tiêu chuẩn của clamp nong inox vi sinh

Clamp nong inox vi sinh thường được sản xuất theo tiêu chuẩn 3A, đây là tiêu chuẩn phổ biến trong các hệ thống thiết bị vi sinh. Tiêu chuẩn này quy định các yêu cầu về thiết kế, vật liệu và độ hoàn thiện bề mặt nhằm đảm bảo phụ kiện phù hợp với các hệ thống yêu cầu vệ sinh cao.

Theo tiêu chuẩn 3A, các phụ kiện như clamp nong cần có bề mặt nhẵn, không có khe hở hoặc điểm tích tụ cặn, giúp hệ thống dễ dàng vệ sinh và đảm bảo an toàn trong quá trình sử dụng.

Bên cạnh đó, các nhà sản xuất uy tín thường cung cấp Material Test Reports (MTRs) cho sản phẩm. Đây là tài liệu kiểm tra vật liệu giúp xác định thành phần hóa học, đặc tính cơ học và nguồn gốc của inox, từ đó giúp khách hàng kiểm chứng chất lượng sản phẩm.

Nhờ tuân theo các tiêu chuẩn này, clamp nong inox vi sinh có thể đáp ứng tốt các yêu cầu kỹ thuật trong các hệ thống sản xuất yêu cầu tiêu chuẩn vệ sinh và độ an toàn cao.

5. Bảng kích thước clamp nong inox vi sinh

Clamp nong inox vi sinh được sản xuất theo kích thước clamp tiêu chuẩn, tương ứng với đường kính ống inox vi sinh. Các kích thước này được chuẩn hóa để có thể kết nối trực tiếp với cùm clamp và gioăng clamp trong hệ thống đường ống vi sinh.

Size	c (mm)	b (mm)
1/2″	Φ10	Φ50.5
3/4″	Φ19	Φ50.5
1″	Φ25	Φ50.5
1 1/4″	Φ32	Φ50.5
1.5″	Φ38	Φ50.5
2″	Φ51	Φ64
2.5″	Φ57	Φ77.5
2.5″	Φ63	Φ77.5
3″	Φ76	Φ91
3.5″	Φ89	Φ106
4″	Φ102	Φ119
4″	Φ108	Φ119
4.5″	Φ114	Φ130
5″	Φ133	Φ145
5.5″	Φ140	Φ155
6″	Φ159	Φ183
8″	Φ203	Φ218
8″	Φ219	Φ233

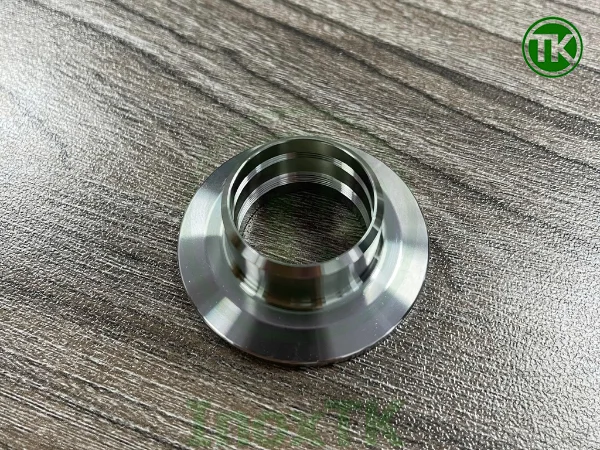

6. Ứng dụng của clamp nong inox vi sinh

Clamp nong inox vi sinh được sử dụng phổ biến trong các hệ thống đường ống yêu cầu tiêu chuẩn vệ sinh cao. Nhờ khả năng tạo đầu kết nối clamp chắc chắn trên đường ống và cho phép tháo lắp nhanh, phụ kiện này giúp hệ thống vận hành linh hoạt và thuận tiện trong quá trình vệ sinh, bảo trì.

Trong thực tế, clamp nong thường được dùng để tạo đầu kết nối clamp trên đường ống inox vi sinh, từ đó cho phép kết nối với nhiều thiết bị khác nhau như van vi sinh, bồn tank, thiết bị đo hoặc các phụ kiện clamp khác trong hệ thống.

Một số hệ thống ứng dụng clamp nong inox vi sinh phổ biến gồm:

Hệ thống sản xuất thực phẩm và sữa: Clamp nong được sử dụng để kết nối đường ống với các thiết bị chế biến hoặc bồn chứa, đảm bảo khả năng vệ sinh và tháo lắp nhanh trong quá trình vận hành.
Dây chuyền sản xuất bia và nước giải khát: Trong các hệ thống này, các kết nối clamp giúp việc bảo trì và vệ sinh thiết bị diễn ra nhanh chóng, hạn chế thời gian dừng hệ thống.
Hệ thống sản xuất dược phẩm và mỹ phẩm: Các dây chuyền này yêu cầu bề mặt đường ống nhẵn và dễ vệ sinh, vì vậy việc sử dụng clamp nong giúp đảm bảo các tiêu chuẩn vi sinh của hệ thống.

Nhờ khả năng kết nối nhanh, độ kín cao và phù hợp với các hệ thống yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt, clamp nong inox vi sinh trở thành một trong những phụ kiện quan trọng trong các hệ thống đường ống vi sinh hiện nay.

7. Clamp nong khác gì với clamp vi sinh thường?

Trong hệ thống đường ống inox vi sinh, để tạo đầu kết nối clamp trên đường ống thường sử dụng hai loại phụ kiện phổ biến là clamp nong vi sinh và clamp hàn vi sinh. Mặc dù cả hai đều có cùng chức năng là tạo đầu ferrule clamp để kết nối với các thiết bị vi sinh khác, nhưng phương pháp lắp đặt và đặc điểm kỹ thuật của chúng có sự khác biệt rõ rệt.

Clamp nong vi sinh được lắp đặt bằng kỹ thuật nong (expansion). Khi lắp đặt, dụng cụ nong sẽ làm giãn nở đầu ống inox từ bên trong, giúp thành ống ép chặt vào phần ferrule clamp. Nhờ vậy, ferrule được cố định chắc chắn trên đường ống mà không cần thực hiện quá trình hàn. Phương pháp này giúp giữ nguyên cấu trúc vật liệu inox và không tạo ra vùng ảnh hưởng nhiệt trên bề mặt kim loại.

Ngược lại, clamp hàn vi sinh được lắp đặt bằng phương pháp hàn TIG. Ferrule clamp sẽ được hàn trực tiếp vào đầu ống inox để tạo thành mối nối cố định. Sau khi hàn, mối hàn thường cần được xử lý hoặc đánh bóng để đảm bảo bề mặt bên trong đạt độ nhẵn cần thiết cho các hệ thống yêu cầu tiêu chuẩn vệ sinh.

Nhìn chung, clamp nong có ưu điểm là thi công nhanh, không cần hàn và hạn chế ảnh hưởng đến vật liệu inox. Trong khi đó, clamp hàn lại tạo ra mối nối cố định chắc chắn và thường được sử dụng trong các hệ thống đường ống lắp đặt lâu dài.

Để dễ hình dung sự khác biệt giữa hai loại phụ kiện này, có thể tham khảo bảng so sánh sau:

Tiêu chí	Clamp nong vi sinh	Clamp hàn vi sinh
Phương pháp lắp đặt	Nong cơ học (expansion) để ép ferrule vào đầu ống	Hàn TIG ferrule trực tiếp vào đường ống
Vùng ảnh hưởng nhiệt	Không có	Có vùng ảnh hưởng nhiệt do quá trình hàn
Xử lý bề mặt sau lắp	Không cần xử lý thêm	Có thể cần đánh bóng mối hàn
Thời gian thi công	Lắp đặt nhanh	Thi công chậm hơn do phải hàn
Yêu cầu kỹ thuật	Cần dụng cụ nong chuyên dụng	Cần thiết bị hàn và kỹ thuật hàn
Đặc điểm liên kết	Liên kết cơ học bằng lực ép	Liên kết cố định bằng mối hàn

Qua bảng so sánh trên có thể thấy rằng mỗi loại clamp đều có những ưu điểm riêng. Việc lựa chọn clamp nong hay clamp hàn vi sinh sẽ phụ thuộc vào yêu cầu kỹ thuật của hệ thống, điều kiện thi công cũng như tiêu chuẩn lắp đặt của từng dây chuyền đường ống vi sinh.

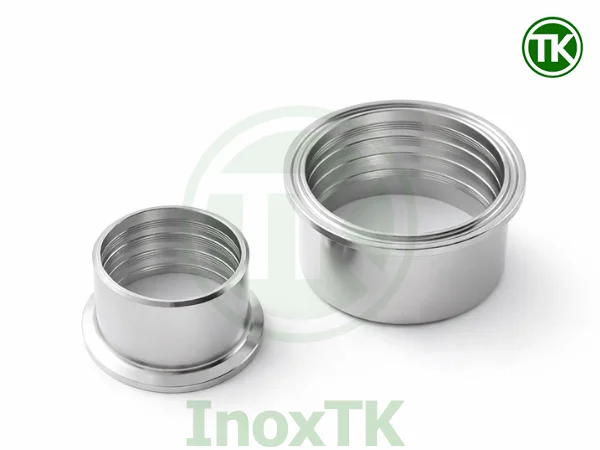

*Clamp nong khác gì với clamp vi sinh thường?*

8. Mua clamp nong inox vi sinh ở đâu uy tín?

Việc lựa chọn đơn vị cung cấp clamp nong inox vi sinh uy tín là yếu tố quan trọng để đảm bảo chất lượng phụ kiện cũng như độ ổn định của hệ thống đường ống. Các sản phẩm clamp nong cần được sản xuất đúng tiêu chuẩn vi sinh, sử dụng vật liệu inox chất lượng và có độ hoàn thiện bề mặt tốt để đáp ứng yêu cầu vệ sinh trong các hệ thống sản xuất.

Hiện nay, Inox TK là đơn vị chuyên cung cấp các loại vật tư inox vi sinh như ống inox vi sinh, van inox vi sinh và các phụ kiện kết nối clamp. Các sản phẩm clamp nong tại đây được cung cấp với đầy đủ kích thước tiêu chuẩn, phù hợp với nhiều hệ thống đường ống inox vi sinh khác nhau.

Ngoài ra, Inox TK cũng đã tham gia cung cấp vật tư inox vi sinh cho nhiều doanh nghiệp lớn trong lĩnh vực sản xuất như Vinamilk, Habeco, Sabeco, Cozy, Dược Hoa Linh, IDP,…. Việc hợp tác với các doanh nghiệp lớn này cho thấy năng lực cung ứng cũng như độ tin cậy của các sản phẩm inox vi sinh mà Inox TK cung cấp.

Nhờ nguồn hàng ổn định, đa dạng kích thước cùng đội ngũ tư vấn kỹ thuật am hiểu về hệ thống đường ống inox vi sinh, Inox TK có thể hỗ trợ khách hàng lựa chọn đúng loại clamp nong phù hợp với từng hệ thống và yêu cầu sử dụng.

THÔNG TIN LIÊN HỆ:

SĐT: 088.666.4291 (Ưu tiên liên hệ quaZalo – Ms. Đông)

SĐT: 088.666.4040 (Ưu tiên liên hệ quaZalo– Ms. Dung)

SĐT: 088.666.2480 (Ưu tiên liên hệ quaZalo– Ms. Quỳnh Anh)

Ngoài ra, Inox TK còn cung cấp các sản phẩm khác như:

9. FAQ – Những câu hỏi thường gặp về clamp nong inox vi sinh

Clamp nong inox vi sinh dùng để làm gì?

Clamp nong inox vi sinh được sử dụng để tạo đầu kết nối clamp trên đường ống inox vi sinh. Nhờ đó, đường ống có thể kết nối nhanh với các thiết bị như van vi sinh, bồn tank, thiết bị đo hoặc các phụ kiện clamp khác trong hệ thống.

Clamp nong và clamp hàn vi sinh khác nhau như thế nào?

Điểm khác biệt chính nằm ở phương pháp lắp đặt. Clamp nong sử dụng kỹ thuật nong (expansion) để ép ferrule vào đầu ống mà không cần hàn. Trong khi đó, clamp hàn vi sinh được hàn trực tiếp vào đường ống bằng phương pháp hàn TIG.

Clamp nong inox vi sinh được làm từ vật liệu gì?

Clamp nong thường được chế tạo từ inox 304 hoặc inox 316, đây là các loại vật liệu có khả năng chống ăn mòn tốt và phù hợp với các hệ thống yêu cầu tiêu chuẩn vệ sinh cao.

Clamp nong vi sinh có thể sử dụng trong những hệ thống nào?

Clamp nong thường được sử dụng trong các hệ thống yêu cầu tiêu chuẩn vệ sinh cao như sản xuất thực phẩm, sữa, bia, nước giải khát, dược phẩm và mỹ phẩm.
