Cùm clamp chịu áp lực cao – Cùm áp lực inox

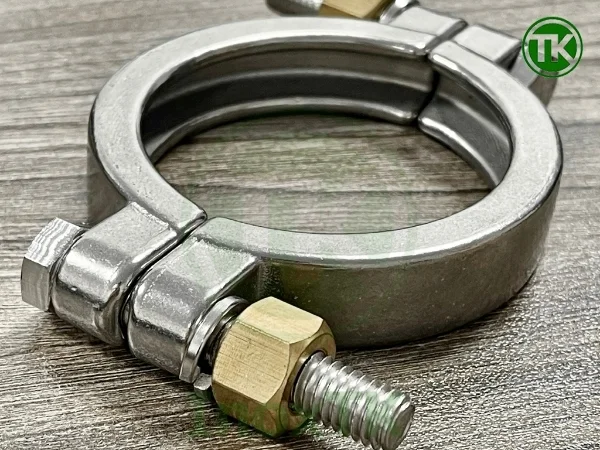

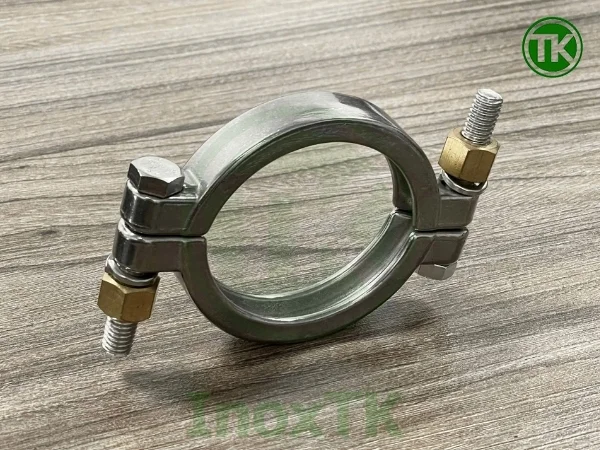

1. Cùm clamp chịu áp lực là gì?

Cùm clamp chịu áp lực là một biến thể của cùm kẹp clamp inox, được thiết kế cho các mối nối ferrule cần lực siết lớn và khả năng làm việc ở mức áp suất cao hơn cùm clamp tay vặn thông thường.

Khác với cùm 2 mảnh tiêu chuẩn sử dụng tay vặn, loại chịu áp lực cao thường gồm hai nửa thân cùm có tiết diện dày và chắc, được liên kết bằng bộ bu lông, long đền và đai ốc. Khi siết bu lông, hai phần thân cùm được kéo lại gần nhau và tạo lực ép lớn lên phần mép ngoài của hai ferrule.

Thân cùm thường được chế tạo từ inox 304, phù hợp với môi trường đường ống inox vi sinh và có độ bền cơ học tốt. Do sử dụng cơ cấu siết bằng bu lông thay cho tay vặn nhanh, cùm có thể tạo lực kẹp lớn hơn nhưng việc đóng mở sẽ cần dụng cụ và mất nhiều thời gian hơn.

Cùm clamp chịu áp lực cao thường được sử dụng tại các vị trí vẫn cần duy trì kiểu kết nối ferrule clamp có thể tháo rời, nhưng điều kiện làm việc yêu cầu độ chắc chắn và khả năng chịu tải áp suất cao hơn loại cùm thông thường.

Về bản chất, đây vẫn là một loại cùm kẹp clamp inox, nhưng được tăng cường về kết cấu thân và cơ cấu siết để đáp ứng các điều kiện làm việc nặng hơn.

2. Cấu tạo của cùm clamp chịu áp lực cao

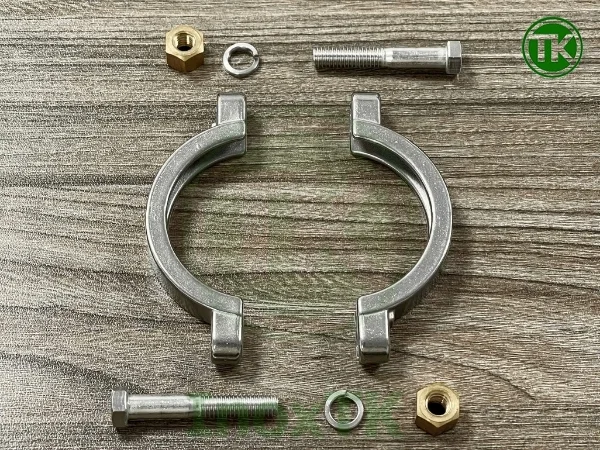

Cùm clamp chịu áp lực có kết cấu cơ khí chắc chắn, được thiết kế để tạo lực siết lớn hơn loại cùm tay vặn thông thường. Cấu tạo chính gồm thân cùm, bu lông, đai ốc và long đền, trong đó mỗi chi tiết đảm nhiệm một chức năng riêng trong quá trình kẹp và giữ hai mặt ferrule.

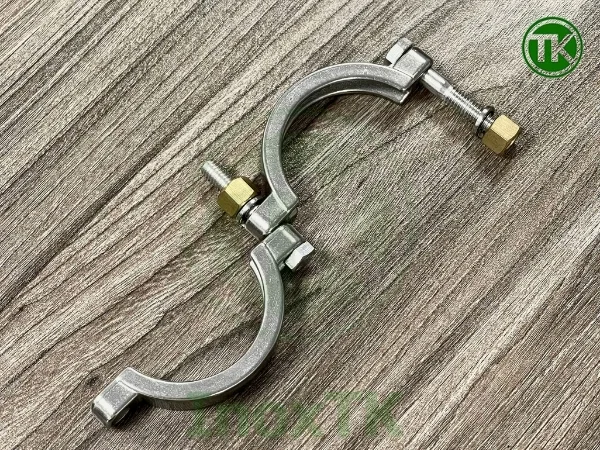

• Thân cùm: Gồm hai nửa dạng cung tròn, có tiết diện dày và độ cứng cao. Khi ghép lại, hai nửa thân tạo thành vòng bao quanh chu vi của hai mặt ferrule. Phía trong thân cùm được gia công rãnh kẹp có hai bề mặt nghiêng, tương ứng với phần mép nghiêng của hai ferrule. Khi cùm được siết, chính kết cấu rãnh nghiêng này tiếp nhận lực từ thân cùm và truyền lực ép lên hai mặt ferrule.

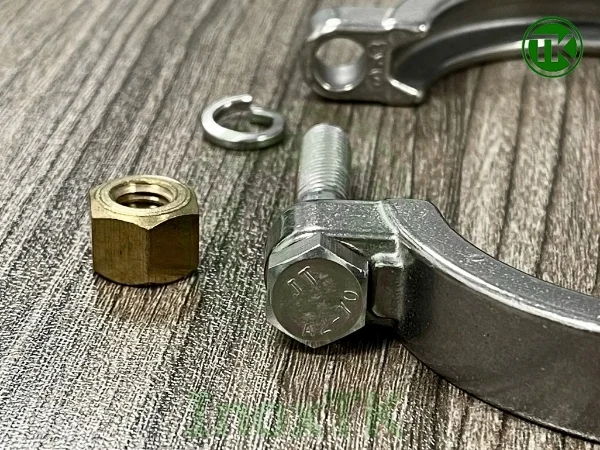

• Bu lông: Được bố trí tại các vị trí liên kết giữa hai nửa thân cùm. Khi siết, bu lông tạo lực kéo làm hai đầu thân cùm tiến lại gần nhau, từ đó thu nhỏ chu vi vòng kẹp quanh mặt ferrule. Kết cấu bu lông cho phép tạo lực siết lớn hơn so với cơ cấu tay vặn nhanh.
• Đai ốc: Kết hợp với bu lông để tạo thành cơ cấu siết và giữ cố định hai nửa thân cùm sau khi đạt lực kẹp cần thiết. Đai ốc cũng cho phép điều chỉnh mức độ siết tùy theo kích thước và điều kiện làm việc của mối nối.
• Long đền: Được lắp tại vị trí tiếp xúc giữa đai ốc hoặc đầu bu lông với thân cùm. Chi tiết này giúp phân bố lực siết trên bề mặt tốt hơn, hạn chế lực tập trung trực tiếp tại một điểm và hỗ trợ quá trình siết được ổn định hơn.

So với cùm clamp thông thường, đặc trưng rõ nhất của cùm chịu áp lực cao là hai nửa thân có kết cấu dày kết hợp với bộ bu lông và đai ốc, thay cho tay vặn tháo nhanh. Cấu tạo này cho phép vòng cùm tạo lực ép lớn và giữ hai mặt ferrule chắc chắn hơn trong các hệ thống có yêu cầu chịu áp cao.

3. Nguyên lý hoạt động của cùm clamp chịu áp lực

Cùm clamp chịu áp lực hoạt động dựa trên sự kết hợp giữa rãnh nghiêng bên trong thân cùm và phần mép nghiêng của hai ferrule. Hai nửa thân cùm đều được gia công rãnh có hai bề mặt nghiêng tương ứng với phần mép ngoài của ferrule. Khi ghép cùm vào vị trí, rãnh này sẽ ôm đồng thời mép của cả hai ferrule.

Sau khi hai nửa thân cùm được đặt bao quanh mặt ferrule, bu lông và đai ốc được lắp vào các vị trí liên kết. Khi bắt đầu siết đai ốc, lực kéo trên bu lông làm hai nửa thân cùm tiến lại gần nhau, từ đó thu nhỏ chu vi vòng kẹp quanh hai mặt ferrule.

Khi vòng cùm tiếp tục thu nhỏ, các bề mặt nghiêng bên trong rãnh kẹp tỳ chặt hơn vào phần mép nghiêng của ferrule. Nhờ kết cấu nghiêng này, lực siết hướng vào tâm của vòng cùm được chuyển thành lực ép theo phương dọc trục, tác động từ hai phía lên hai ferrule.

Càng siết bu lông và đai ốc, lực tác động lên các bề mặt nghiêng càng lớn, làm hai mặt ferrule được kéo và ép tiến sát về phía nhau tạo thành một khớp nối clamp inox cực kì chắc chắn.

4. Thông số kỹ thuật và kích thước cùm clamp chịu áp lực

4.1. Thông số kỹ thuật

Thông số cơ bản của dòng cùm clamp chịu áp lực cao:

• Vật liệu thân cùm: Inox 304.
• Kết cấu thân: 2 nửa thân dạng cung tròn
• Vật liệu bu lông: Inox 304.
• Quy cách bu lông: M8.
• Đai ốc: Hợp kim đồng.
• Long đền: Long đền vênh.
• Dải kích thước có sẵn: Khoảng Φ19 (K50.5) – Φ102. (K119)
• Xuất xứ: Trung Quốc.

4.2. Kích thước cùm áp lực

5. Khả năng chịu áp theo nhiệt độ của cùm clamp chịu áp lực cao

Khả năng chịu áp của cùm clamp chịu áp lực cao phụ thuộc trực tiếp vào kích thước cùm và nhiệt độ làm việc. Với cùng một kết cấu, khi kích thước mặt ferrule tăng hoặc nhiệt độ vận hành thay đổi thì mức áp suất cho phép cũng thay đổi theo.

So với cùm tay vặn thông thường, loại chịu áp lực sử dụng thân cùm dày kết hợp bu lông và đai ốc, nhờ đó có thể tạo lực siết lớn hơn lên hai mặt ferrule. Tuy nhiên, khả năng chịu áp thực tế vẫn cần được xác định theo từng size cụ thể thay vì sử dụng một mức áp suất chung cho toàn bộ sản phẩm.

Bảng dưới đây thể hiện mức áp suất tham khảo tại hai điều kiện nhiệt độ 21°C và 121°C:

Các giá trị trong bảng mang tính tham khảo tương đối, có thể xuất hiện dung sai giữa từng nhà sản xuất, quy cách thân cùm và cấu hình thực tế của mối nối. Khi sử dụng trong hệ thống có áp suất cao, cần đối chiếu thêm khả năng chịu áp của ferrule, gioăng và các chi tiết liên quan để xác định giới hạn làm việc của toàn bộ kết nối.

6. Đặc điểm của cùm clamp chịu áp lực cao

Cùm clamp chịu áp lực cao được thiết kế ưu tiên cho độ chắc chắn của mối kẹp và khả năng tạo lực siết lớn. So với cùm tay vặn thông thường, sự khác biệt không chỉ nằm ở độ dày thân cùm mà còn ở cơ cấu siết bằng bu lông và đai ốc.

Một số đặc điểm nổi bật gồm:

• Thân cùm dày và cứng vững: Hai nửa thân có tiết diện lớn, hạn chế biến dạng khi chịu lực siết cao và giúp vòng kẹp giữ ổn định quanh mặt ferrule.
• Tạo lực siết lớn bằng bu lông: Cơ cấu bu lông và đai ốc cho phép tạo lực kẹp lớn hơn so với tay vặn thủ công. Mức siết có thể được tăng dần bằng dụng cụ đến khi đạt độ chắc cần thiết.
• Giữ mối nối ổn định khi làm việc dưới áp suất cao: Lực kẹp lớn giúp hai mặt ferrule được giữ chắc trong vòng cùm, phù hợp với những vị trí có tải áp suất cao hơn các kết nối clamp thông thường.
• Phân bố lực chắc quanh mặt ferrule: Hai nửa thân cùm ôm gần như toàn bộ chu vi của mặt ferrule, trong khi rãnh bên trong tiếp xúc trực tiếp với phần mép nghiêng để truyền lực siết vào mối nối.
• Không phụ thuộc hoàn toàn vào lực tay: Việc sử dụng cờ lê hoặc dụng cụ siết giúp tạo lực lớn và ổn định hơn so với kiểu tay vặn nhanh.
• Độ bền cơ học cao: Thân cùm inox 304 kết hợp kết cấu dày giúp sản phẩm phù hợp với các vị trí chịu tải cơ học lớn và phải làm việc trong thời gian dài.
• Có thể tháo rời để bảo trì: Dù không thao tác nhanh như cùm tay vặn, cùm chịu áp lực cao vẫn là kết nối có thể tháo rời bằng cách nới bu lông và đai ốc, thuận tiện hơn so với các mối nối cố định.
• Thời gian đóng mở lâu hơn: Đây là đặc điểm đánh đổi của kết cấu chịu lực cao. Khi tháo lắp cần sử dụng dụng cụ và thực hiện lần lượt tại các vị trí bu lông.

7. Ứng dụng của cùm clamp chịu áp lực cao

Cùm clamp chịu áp lực cao được sử dụng tại những vị trí vẫn cần giữ kiểu kết nối ferrule tháo rời nhưng yêu cầu lực kẹp lớn và độ ổn định cao hơn cùm tay vặn thông thường. Sản phẩm thường xuất hiện trên các tuyến ống hoặc cụm thiết bị có áp suất làm việc cao, dao động áp suất hoặc tải cơ học lớn.

Một số vị trí sử dụng phổ biến gồm:

• Đường ống áp suất cao: Dùng tại các mối nối clamp trên tuyến ống có áp suất làm việc cao hơn mức phù hợp của cùm clamp thông thường.
• Đầu hút và đầu xả của bơm: Phù hợp với những vị trí chịu tác động từ áp suất bơm và dao động áp trong quá trình vận hành.
• Bình lọc và cụm lọc chịu áp: Sử dụng tại các đầu kết nối clamp của housing lọc, bình lọc hoặc thiết bị có áp suất bên trong.
• Thiết bị trao đổi nhiệt: Dùng tại các vị trí kết nối ferrule cần giữ chắc khi hệ thống làm việc đồng thời với áp suất và nhiệt độ.
• Đường ống công nghệ có biến động áp suất: Phù hợp với những tuyến thường xuyên thay đổi áp lực, đóng mở van hoặc chịu tác động từ quá trình khởi động và dừng thiết bị.
• Cụm thiết bị cần tháo rời nhưng yêu cầu lực kẹp lớn: Thay thế cho các kết nối cố định tại những vị trí vẫn cần tháo để kiểm tra, vệ sinh hoặc bảo trì định kỳ.

Cùm clamp chịu áp lực cao được sử dụng trong nhiều hệ thống thực phẩm, đồ uống, dược phẩm, hóa chất, xử lý nước và các dây chuyền sử dụng đường ống inox vi sinh, đặc biệt tại những vị trí mà cùm tay vặn thông thường không đáp ứng đủ yêu cầu về lực kẹp.

8. Lưu ý khi lựa chọn và sử dụng cùm clamp chịu áp lực cao

Khi lựa chọn cùm clamp chịu áp lực cao, cần đối chiếu đúng kích thước mối nối và điều kiện vận hành thực tế để đảm bảo cùm phù hợp với toàn bộ bộ clamp.

• Xác định đúng kích thước mặt ferrule: Cùm phải phù hợp với đường kính mặt bích clamp, đôi khi xác định kính thước cùm dựa vào đường kính ống nối sẽ không chính xác.
• Đối chiếu áp suất theo nhiệt độ: Khả năng chịu áp thay đổi theo size và nhiệt độ làm việc, vì vậy cần sử dụng đúng giá trị tương ứng với điều kiện vận hành thực tế.
• Kiểm tra toàn bộ mối nối: Ferrule, gioăng và các chi tiết liên quan cũng phải có khả năng chịu được áp suất và nhiệt độ của hệ thống.
• Sử dụng đúng bộ bu lông và đai ốc: Không thay bằng chi tiết có kích thước, bước ren hoặc cấp bền không phù hợp với cùm.
• Siết đều các vị trí liên kết: Khi lắp, cần đưa hai nửa thân cùm vào đúng vị trí và siết đều cả 2 bên để vòng cùm ôm cân quanh mặt ferrule.
• Kiểm tra tình trạng ren trước khi tái sử dụng: Bu lông và đai ốc bị mòn, biến dạng hoặc hư ren sẽ ảnh hưởng đến khả năng tạo và duy trì lực siết.

9. Inox TK cung cấp cùm clamp chịu áp lực cao

Inox TK cung cấp cùm clamp chịu áp lực cao cho các hệ thống đường ống inox vi sinh cần lực siết lớn và độ ổn định cao hơn so với cùm tay vặn thông thường. Sản phẩm được cung cấp theo nhiều kích thước mặt bích clamp, phù hợp từ các đường ống nhỏ đến những vị trí kết nối có kích thước lớn hơn.

Một số lợi thế khi lựa chọn cùm clamp chịu áp lực cao tại Inox TK gồm:

• Đầy đủ kích thước phổ biến: Có nhiều size tương ứng với từng đường kính mặt ferrule, thuận tiện khi thay thế hoặc lắp mới trên các hệ thống clamp hiện có.
• Cung cấp đồng bộ toàn bộ mối nối: Ngoài cùm chịu áp lực, Inox TK còn cung cấp mặt ferrule, gioăng clamp, ống inox vi sinh, van vi sinh, bơm ly tâm vi sinh và các phụ kiện kết nối liên quan. Việc mua đồng bộ giúp dễ kiểm tra sự tương thích giữa kích thước ferrule, gioăng và loại cùm sử dụng.
• Hỗ trợ đối chiếu theo điều kiện làm việc: Với các vị trí có áp suất hoặc nhiệt độ cao, Inox TK có thể hỗ trợ kiểm tra size cùm, cấu hình mối nối và mức áp suất làm việc phù hợp theo từng điều kiện thực tế.
• Đầy đủ hóa đơn và chứng từ: Sản phẩm được hỗ trợ hóa đơn VAT, CO-CQ và các giấy tờ liên quan theo từng lô hàng, phù hợp với yêu cầu nghiệm thu vật tư của nhà máy, công trình và dự án.
• Kinh nghiệm cung cấp cho nhiều doanh nghiệp lớn: Inox TK đã cung cấp vật tư inox vi sinh cho nhiều đơn vị như Habeco, Sabeco, Traphaco, Vinamilk, Sao Thái Dương cùng nhiều nhà máy và doanh nghiệp sản xuất trên toàn quốc.
• Giao hàng toàn quốc theo tiến độ yêu cầu: Hàng hóa được đóng gói và vận chuyển đến các tỉnh thành trên toàn quốc, có thể phối hợp thời gian giao hàng theo kế hoạch thi công, bảo trì hoặc tiến độ nhập vật tư của khách hàng.

Liên hệ ngay với chúng tôi theo thông tin dưới đây để được tư vấn và báo giá cùm clamp áp lực nhanh chóng.
