Ferrule clamp là gì?
1. Ferrule clamp là gì?
Ferrule clamp, hay còn gọi là mặt clamp inox vi sinh, là một chi tiết trong bộ clamp vi sinh. Đây là phần đầu nối có dạng gờ ở miệng, được dùng để kết hợp với gioăng và cùm clamp nhằm tạo thành mối nối nhanh cho hệ thống đường ống inox vi sinh.
Hiểu đơn giản, ferrule clamp chính là phần “môi clamp” nằm ở đầu ống, đầu van hoặc đầu phụ kiện. Khi lắp đặt, hai mặt ferrule sẽ được đặt đối diện nhau, ở giữa có gioăng làm kín, bên ngoài dùng cùm clamp siết lại để tạo thành một mối nối kín nhưng vẫn có thể tháo lắp nhanh khi cần vệ sinh, kiểm tra hoặc bảo trì.
Ferrule clamp thường được sản xuất từ inox 304 hoặc inox 316 để đảm bảo độ bền, khả năng chống gỉ và phù hợp với môi trường vi sinh. Trong đó, inox 304 được dùng phổ biến cho nhiều hệ thống thông dụng nhờ độ bền ổn định và chi phí hợp lý. Inox 316 có khả năng chống ăn mòn tốt hơn, phù hợp hơn với môi trường có hóa chất tẩy rửa, dung dịch ăn mòn nhẹ hoặc yêu cầu vật liệu cao hơn.
Điểm chính cần hiểu là ferrule clamp không phải là cả bộ clamp hoàn chỉnh, mà là một phần trong bộ kết nối clamp. Để tạo thành mối nối đầy đủ, ferrule clamp cần đi cùng gioăng silicone hoặc gioăng PTFE và cùm clamp inox. Nhờ vậy, hệ thống vừa đảm bảo độ kín khi vận hành, vừa thuận tiện khi cần vệ sinh, kiểm tra hoặc bảo trì.
2. Ferrule clamp có những kiểu kết nối nào?

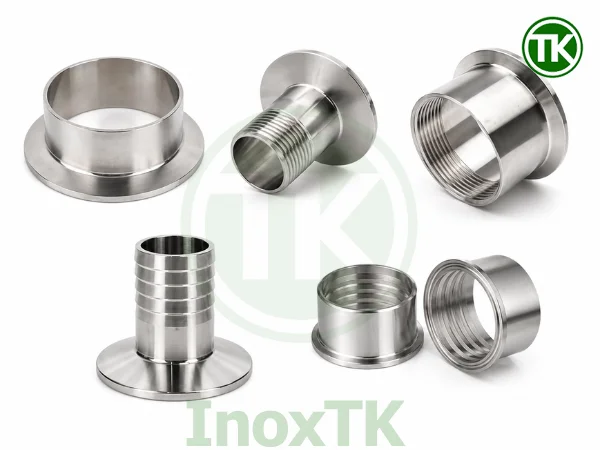

Ferrule clamp không chỉ có một dạng duy nhất. Tùy theo vị trí lắp đặt, phần đuôi ferrule sẽ được thiết kế theo kiểu hàn, ren ngoài, ren trong hoặc đuôi chuột để phù hợp với từng kiểu đường ống và thiết bị. Điểm chung của các loại này là phần mặt clamp phía trước vẫn dùng để lắp gioăng và siết bằng cùm clamp, còn phần đuôi phía sau sẽ thay đổi theo cách kết nối thực tế.
2.1. Ferrule clamp hàn
Ferrule clamp hàn, hay còn gọi là mặt clamp hàn inox vi sinh, là kiểu phổ biến trong hệ thống đường ống inox vi sinh. Phần thân của ferrule có dạng ống trơn, dùng để hàn trực tiếp vào đầu ống inox. Phần mặt clamp phía trước lớn hơn thân ống, có rãnh để lắp gioăng làm kín và kết hợp với cùm clamp khi siết nối.
Kiểu hàn phù hợp với các tuyến ống cố định, nơi ferrule cần được gắn chắc vào đường ống nhưng đầu nối phía trước vẫn cần tháo lắp nhanh để vệ sinh, kiểm tra hoặc bảo trì. Sau khi hàn xong, ferrule trở thành một đầu chờ clamp cố định trên tuyến ống, giúp việc kết nối với van, phụ kiện hoặc thiết bị vi sinh thuận tiện hơn.
2.2. Ferrule clamp ren ngoài
Ferrule clamp ren ngoài là loại có phần đuôi được tiện ren ngoài để vặn vào lỗ ren trong của thiết bị, bồn tank hoặc phụ kiện có sẵn cổng ren. Phần mặt clamp phía trước vẫn giữ cấu tạo đặc trưng của ferrule, dùng để đặt gioăng và siết với cùm clamp khi cần tạo mối nối nhanh.
Kiểu này phù hợp khi cần chuyển từ cổng ren trong sang kết nối clamp. Thực tế thường gặp ở các đầu chờ trên bồn, thiết bị đo, cảm biến hoặc phụ kiện đã có sẵn lỗ ren trong nhưng cần lắp thêm đầu clamp để tháo lắp thuận tiện hơn.
2.3. Ferrule clamp ren trong
Ferrule clamp ren trong là loại có phần đuôi được tiện ren bên trong, dùng để vặn vào đầu ren ngoài của ống, van, thiết bị hoặc phụ kiện. Đây là lựa chọn khá tiện khi hệ thống đã có sẵn đầu ren ngoài và người dùng muốn chuyển sang đầu clamp mà không cần hàn.
Sau khi lắp vào đầu ren ngoài, phần ferrule phía trước vẫn kết hợp với gioăng và cùm clamp như các mối nối clamp thông thường. Kiểu này giúp việc tháo lắp thiết bị nhanh hơn, đồng thời hạn chế can thiệp bằng hàn tại những vị trí không cần thiết.
2.4. Ferrule clamp đuôi chuột
Ferrule clamp đuôi chuột, hay mặt clamp đuôi chuột inox, là loại dùng để kết nối ống mềm với hệ thống clamp. Một đầu là mặt clamp để ghép với gioăng và cùm clamp, đầu còn lại có dạng khấc hoặc gân nổi để cắm vào ống mềm.
Kiểu này phù hợp ở các vị trí cần kết nối linh hoạt giữa đường ống inox cứng và ống mềm, chẳng hạn như ống silicone, ống nhựa mềm, đường xả linh hoạt, đường lấy mẫu hoặc các điểm kết nối phụ trợ. Khi lắp đặt, phần đuôi chuột được đưa vào trong ống mềm, sau đó siết thêm bằng cổ dê để giữ chắc và hạn chế tuột ống.
2.5. Clamp nong
Ngoài các kiểu mặt clamp hàn, mặt clamp ren ngoài, mặt clamp ren trong và mặt clamp đuôi chuột, trong hệ thống đường ống inox vi sinh còn có clamp nong vi sinh. Đây là loại phụ kiện dùng để tạo đầu kết nối clamp tiêu chuẩn trên đường ống hoặc thiết bị, giúp hệ thống có thể kết nối nhanh với van, bồn tank, thiết bị đo hoặc các phụ kiện clamp khác.
Điểm khác của clamp nong nằm ở phương pháp lắp đặt. Thay vì hàn trực tiếp ferrule vào đầu ống, clamp nong được lắp bằng kỹ thuật nong cơ học. Khi thi công, đầu ống inox sẽ được mở rộng bằng dụng cụ chuyên dụng, sau đó phần clamp được ép chặt vào thành ống để tạo thành một mối liên kết cơ học chắc chắn mà không cần sử dụng nhiệt như phương pháp hàn.
Nhờ không dùng nhiệt, clamp nong giúp hạn chế các vấn đề thường gặp khi hàn như xỉ hàn, cháy màu inox hoặc vùng ảnh hưởng nhiệt trên vật liệu. Điều này hỗ trợ giữ bề mặt bên trong đường ống nhẵn hơn, sạch hơn và hạn chế các điểm dễ bám cặn trong hệ thống vi sinh.
Clamp nong vi sinh phù hợp với những vị trí cần tạo đầu clamp nhanh, sạch và muốn hạn chế can thiệp bằng hàn. Tuy nhiên, để mối nối đạt độ kín và độ đồng tâm tốt, cần chọn đúng kích thước ống và sử dụng đúng dụng cụ nong chuyên dụng khi lắp đặt.
So sánh nhanh các kiểu kết nối ferrule clamp
Để dễ phân biệt từng loại, có thể hiểu đơn giản rằng các kiểu ferrule clamp khác nhau chủ yếu nằm ở phần đuôi kết nối. Phần mặt clamp phía trước vẫn dùng để lắp gioăng và cùm clamp, còn phần phía sau sẽ được thiết kế theo dạng hàn, ren, đuôi chuột hoặc nong tùy vị trí sử dụng.
| Kiểu kết nối | Đặc điểm nhận biết | Cách lắp đặt | Vị trí nên dùng |
|---|---|---|---|
| Mặt clamp hàn | Phần đuôi là ống trơn, dùng để hàn trực tiếp vào đầu ống inox. | Hàn cố định vào đường ống. Phần mặt clamp phía trước vẫn dùng để lắp gioăng và siết bằng cùm clamp. | Phù hợp với tuyến ống inox vi sinh cố định, cần đầu clamp chắc chắn và sử dụng lâu dài. |
| Mặt clamp ren ngoài | Phần đuôi có ren ngoài, dùng để vặn vào lỗ ren trong của thiết bị hoặc phụ kiện. | Vặn trực tiếp vào cổng ren trong, sau đó phần mặt clamp phía trước dùng để kết nối nhanh với hệ clamp. | Phù hợp với bồn tank, thiết bị đo, cảm biến hoặc phụ kiện có sẵn lỗ ren trong. |
| Mặt clamp ren trong | Phần đuôi có ren trong, dùng để vặn vào đầu ren ngoài. | Vặn vào đầu ren ngoài của ống, van, thiết bị hoặc phụ kiện để chuyển sang kết nối clamp. | Phù hợp khi hệ thống đã có sẵn đầu ren ngoài và cần tạo đầu kết nối clamp tháo lắp nhanh. |
| Mặt clamp đuôi chuột | Một đầu là mặt clamp, đầu còn lại có dạng khấc hoặc gân nổi để cắm vào ống mềm. | Cắm phần đuôi chuột vào ống mềm, sau đó siết thêm bằng cổ dê để giữ chắc. | Phù hợp với ống silicone, ống nhựa mềm, đường xả linh hoạt, đường lấy mẫu hoặc kết nối phụ trợ. |
| Clamp nong vi sinh | Dùng để tạo đầu clamp trên ống inox bằng phương pháp nong cơ học, không phải hàn trực tiếp. | Dùng dụng cụ chuyên dụng để nong đầu ống, ép chặt phần clamp vào ống và tạo mối liên kết cơ học. | Phù hợp với vị trí muốn tạo đầu clamp nhanh, sạch, hạn chế ảnh hưởng nhiệt và giữ bề mặt trong của ống ổn định hơn. |
3. Một bộ ferrule clamp gồm những chi tiết nào?
Một bộ ferrule clamp muốn lắp đúng và kín thì không thể chỉ có riêng cùm clamp bên ngoài. Bộ kết nối này cần đủ ba phần chính là hai đầu ferrule inox, gioăng làm kín và cùm clamp siết ngoài. Mỗi chi tiết đảm nhận một vai trò riêng, nhưng khi ghép lại với nhau sẽ tạo thành một mối nối gọn, kín và dễ tháo lắp trong hệ thống inox vi sinh.
Hai đầu ferrule inox là phần nằm ở hai phía của mối nối. Mỗi đầu ferrule có một đoạn thân để hàn vào ống hoặc gắn với van vi sinh, bơm vi sinh, phụ kiện vi sinh. Phần miệng ferrule được làm dạng gờ loe nhẹ để cùm clamp có thể bám vào khi siết. Đây là chi tiết tạo hình cho mối nối, đồng thời cũng là bề mặt tiếp xúc trực tiếp với gioăng, nên mặt ferrule cần phẳng, sạch và không bị móp méo.
Gioăng làm kín được đặt giữa hai đầu ferrule. Khi clamp siết lại, gioăng sẽ được ép đều để lấp kín khe hở giữa hai mặt ferrule, giúp môi chất không bị rò rỉ ra ngoài. Với ferrule clamp vi sinh, gioăng thường dùng là silicone hoặc PTFE. Gioăng silicone mềm, dễ ép kín và phù hợp với nhiều hệ thống vi sinh thông dụng. Gioăng PTFE cứng hơn, độ đàn hồi không bằng silicone nhưng lại có ưu thế về khả năng chịu nhiệt và chịu hóa chất tốt hơn.
Cùm clamp inox là phần kẹp nằm bên ngoài, có nhiệm vụ giữ hai đầu ferrule cố định và tạo lực ép lên gioăng. Clamp thường có bản lề ở một bên và tai siết ở bên còn lại, nên thao tác mở ra, siết lại khá nhanh. Một cùm clamp tốt cần ôm đều quanh gờ ferrule, siết chắc nhưng không làm lệch mối nối hoặc ép hỏng gioăng.
4. Nên chọn Ferrule clamp hay mặt bích inox vi sinh?
Ferrule clamp và mặt bích inox vi sinh đều là kiểu kết nối dùng trong hệ thống đường ống vi sinh, nhưng mỗi loại lại phù hợp với một nhóm vị trí khác nhau. Không nên hiểu loại nào tốt hơn tuyệt đối, mà quan trọng là chọn đúng theo nhu cầu tháo lắp, độ chắc chắn, tải trọng thiết bị và tần suất bảo trì của từng điểm nối.
Ferrule clamp phù hợp với các vị trí cần tháo lắp nhanh, vệ sinh thường xuyên hoặc thay thế thiết bị linh hoạt. Trong khi đó, mặt bích inox vi sinh phù hợp hơn ở những vị trí cần liên kết chắc chắn, chịu rung tốt, ít phải tháo lắp thường xuyên nhưng vẫn cần đảm bảo yêu cầu vệ sinh cao. Nói dễ hiểu, nếu cần nhanh gọn thì ưu tiên ferrule clamp, nếu cần chắc chắn và ổn định hơn thì nên cân nhắc mặt bích inox vi sinh.
| Tiêu chí so sánh | Ferrule clamp | Mặt bích inox vi sinh |
|---|---|---|
| Bản chất kết nối | Là kiểu nối nhanh gồm ferrule, gioăng và cùm clamp. Mối nối được siết bằng clamp nên thao tác mở ra, đóng lại rất nhanh. | Là kiểu kết nối bằng bộ mặt bích vi sinh, gioăng O-ring và bu lông siết. Kết cấu chắc hơn, ổn định hơn ở các vị trí cần liên kết bền. |
| Tốc độ tháo lắp | Rất nhanh. Người vận hành chỉ cần nới cùm clamp là có thể tháo mối nối để vệ sinh, kiểm tra hoặc thay thiết bị. | Chậm hơn ferrule clamp vì cần tháo, siết bu lông. Phù hợp hơn với các vị trí không cần tháo lắp liên tục. |
| Độ chắc chắn khi lắp đặt | Đủ tốt cho nhiều tuyến ống vi sinh thông thường, đặc biệt là các vị trí cần linh hoạt và thao tác nhanh. | Chắc chắn hơn nhờ cơ chế siết bu lông, phù hợp với vị trí có rung, tải trọng thiết bị hoặc cần hạn chế xê dịch trong quá trình vận hành. |
| Khả năng vệ sinh và bảo trì | Rất thuận tiện khi cần mở thường xuyên để vệ sinh, kiểm tra gioăng hoặc tháo phụ kiện. | Vẫn tháo rời được để vệ sinh và bảo trì, nhưng phù hợp hơn với bảo trì định kỳ thay vì tháo mở hằng ngày. |
| Vị trí nên dùng | Đường ống cần tháo lắp nhanh, van vi sinh, bơm, thiết bị đo, điểm lấy mẫu, đoạn ống cần vệ sinh thường xuyên. | Vị trí cần liên kết chắc chắn, kết nối thiết bị nặng, khu vực có rung, tuyến ống ít tháo lắp hoặc các điểm cần độ ổn định cao. |
| Khi nào nên ưu tiên? | Nên chọn khi cần thao tác nhanh, dễ tháo, dễ vệ sinh và muốn rút ngắn thời gian dừng hệ thống. | Nên chọn khi cần mối nối chắc hơn clamp, ít xê dịch hơn và không yêu cầu tháo lắp quá thường xuyên. |
Tóm lại, ferrule clamp là lựa chọn hợp lý cho các điểm nối cần tháo lắp nhanh và vệ sinh thường xuyên. Còn mặt bích inox vi sinh phù hợp hơn với các vị trí cần độ chắc chắn, chịu rung tốt và ổn định trong thời gian dài. Trong một hệ thống vi sinh hoàn chỉnh, hai kiểu kết nối này có thể được dùng song song, tùy theo từng vị trí cụ thể trên tuyến ống.
5. Bảng kích thước cụ thể của ferrule clamp
Khi chọn ferrule clamp hàn inox vi sinh, cần đối chiếu đúng size, đường kính ngoài đầu nối và đường kính mặt bích clamp để đảm bảo lắp khớp với ống, gioăng và cùm clamp. Bảng dưới đây là các kích thước phổ biến thường dùng:
| Size | Đường kính ngoài đầu nối | Đường kính mặt bích clamp |
|---|---|---|
| 1/2″ | 12.7 | 25.4 |
| 16 | 25.4 | |
| 3/4″ | 19 | 25.4 |
| 16 | 34 | |
| 3/4″ | 19 | 34 |
| 1″ | 25 | 34 |
| 18 | 50.5 | |
| 3/4″ | 19 | 50.5 |
| 21 | 50.5 | |
| 22 | 50.5 | |
| 1″ | 25.4 | 50.5 |
| 27 | 50.5 | |
| 28 | 50.5 | |
| 1.25″ | 32 | 50.5 |
| 34 | 50.5 | |
| 1.5″ | 38 | 50.5 |
| 40 | 50.5 | |
| 42 | 50.5 | |
| 48 | 64 | |
| 2″ | 50.8 | 64 |
| 52 | 64 | |
| 60.5 | 77.5 | |
| 2.5″ | 63 | 77.5 |
| 70 | 77.5 | |
| 3″ | 76 | 91 |
| 85 | 106 | |
| 3.5″ | 89 | 106 |
| 4″ | 101.6 | 91 |
| 104 | 91 | |
| 114 | 130 | |
| 5″ | 129 | 145 |
| 133 | 145 | |
| 5″ | 140 | 155 |
| 154 | 167 | |
| 6″ | 168 | 183 |
| 204 | 217 | |
| 8″ | 219 | 233 |
| 254 | 268 | |
| 273 | 286 | |
| 306 | 319 | |
| 324 | 350 |
Tổng kết
Qua toàn bộ nội dung trên, có thể hiểu rõ hơn Ferrule clamp là gì? Đây là phần mặt clamp inox vi sinh trong bộ kết nối clamp, có nhiệm vụ tạo đầu nối để kết hợp với gioăng và cùm clamp. Khi được lắp đúng size, đúng tiêu chuẩn và đúng kiểu kết nối, ferrule clamp sẽ giúp tạo ra một mối nối kín, gọn, dễ tháo lắp và rất thuận tiện cho quá trình vệ sinh, kiểm tra hoặc bảo trì hệ thống.
Điểm quan trọng cần nhớ là ferrule clamp không phải toàn bộ bộ clamp hoàn chỉnh, mà là một chi tiết nằm trong bộ kết nối clamp vi sinh. Để tạo thành mối nối đầy đủ, ferrule clamp cần đi cùng gioăng silicone hoặc PTFE và cùm clamp inox. Ba chi tiết này phải đồng bộ với nhau thì mối nối mới đảm bảo độ kín, hạn chế rò rỉ và vận hành ổn định trong thực tế.
Tùy theo vị trí lắp đặt, ferrule clamp có thể có nhiều kiểu như ferrule clamp hàn, ferrule clamp ren ngoài, ferrule clamp ren trong hoặc ferrule clamp đuôi chuột. Mỗi loại sẽ phù hợp với một cách kết nối khác nhau, nên khi lựa chọn không nên chỉ nhìn vào size danh nghĩa, mà cần kiểm tra cả đường kính ống, kiểu đầu chờ, tiêu chuẩn clamp và vật liệu sử dụng.
