Van bướm vi sinh là gì?

1. Van bướm vi sinh là gì?

Van bướm vi sinh là loại van dùng để đóng, mở và điều tiết dòng chảy trong hệ thống đường ống inox vi sinh. Bên trong van có một đĩa van dạng tròn dẹt giống hình cánh bướm. Khi đĩa van xoay từ 0 đến 90 độ, dòng chảy sẽ được mở hoàn toàn, đóng lại hoặc điều chỉnh theo mức lưu lượng mong muốn.

Điểm đặc trưng của van bướm vi sinh là thiết kế gọn, thao tác nhanh và phù hợp với các hệ thống cần độ sạch cao. Van thường được làm từ inox 304 hoặc inox 316L, bề mặt tiếp xúc với lưu chất được xử lý nhẵn để hạn chế bám cặn và dễ vệ sinh hơn trong quá trình sử dụng.

Dòng van này thường dùng trong các hệ thống thực phẩm, đồ uống, dược phẩm, mỹ phẩm, nước tinh khiết và bồn tank inox. So với van bướm công nghiệp thông thường, van bướm vi sinh chú trọng hơn đến độ sạch, kiểu kết nối và khả năng vệ sinh, nên thường có các dạng kết nối như clamp, hàn, hoặc rắc co vi sinh.

Hiểu đơn giản, van bướm vi sinh là dòng van nhỏ gọn dùng để kiểm soát dòng chảy trong hệ thống inox vi sinh, vừa đóng mở nhanh, vừa có thể điều tiết lưu lượng ở mức phù hợp, đồng thời đáp ứng tốt hơn các yêu cầu về vệ sinh trong sản xuất.

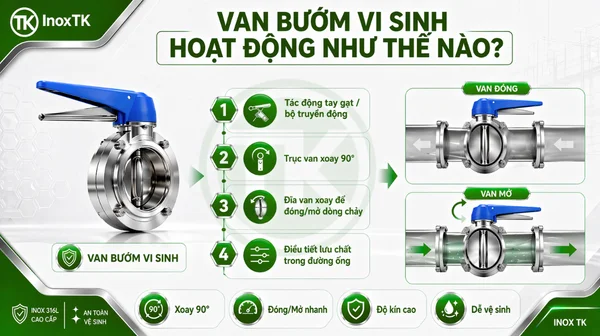

2. Van bướm vi sinh hoạt động như thế nào?

Van bướm vi sinh hoạt động khá đơn giản: xoay đĩa van để thay đổi khoảng trống cho lưu chất đi qua. Bên trong thân van có một đĩa van dạng tròn dẹt giống hình cánh bướm. Đĩa này được nối với trục van, khi tay gạt, tay rút hoặc bộ điều khiển tác động thì trục xoay và kéo đĩa van xoay theo.

Khi đĩa van xoay song song với đường ống, lòng van được mở rộng, lưu chất đi qua dễ dàng. Khi đĩa van xoay vuông góc với đường ống, đĩa ép vào gioăng làm kín và chặn dòng chảy lại. Còn khi đĩa nằm ở một góc mở trung gian, dòng chảy sẽ bị thu hẹp một phần, nhờ đó van có thể dùng để điều tiết lưu lượng ở mức cơ bản.

Có thể hiểu nguyên lý này theo 3 trạng thái chính:

• Mở hoàn toàn: Đĩa van nằm gần như cùng chiều với dòng chảy, lưu chất đi qua nhiều nhất. Trạng thái này dùng khi cần cho dòng chảy vận hành ổn định trên tuyến ống.
• Đóng hoàn toàn: Đĩa van xoay ngang dòng chảy và ép vào gioăng, giúp khóa dòng lưu chất. Trạng thái này thường dùng khi cần dừng cấp, vệ sinh, bảo trì hoặc cô lập một đoạn đường ống.
• Mở một phần để điều tiết: Đĩa van không mở hết mà dừng ở một góc nhất định, làm thay đổi tiết diện dòng chảy. Cách này phù hợp khi chỉ cần giảm hoặc tăng lưu lượng tương đối, không yêu cầu điều tiết chính xác như các dòng van điều khiển chuyên dụng.

Điểm hay của cơ chế này là nhanh, gọn và dễ kiểm soát. Người vận hành chỉ cần xoay một góc ngắn là có thể chuyển trạng thái của van. Với hệ thống tự động, đầu khí nén hoặc đầu điện sẽ thực hiện thao tác này thay cho con người, giúp van đóng mở đồng bộ hơn trong dây chuyền sản xuất.

3. Van bướm vi sinh dùng để làm gì?

Van bướm vi sinh được lắp trên đường ống để đóng, mở và điều tiết dòng chảy của lưu chất. Nói dễ hiểu, khi cần cho lưu chất đi qua thì mở van, khi cần dừng dòng thì đóng van, còn khi muốn giảm hoặc tăng lượng lưu chất thì điều chỉnh góc mở của đĩa van.

Trong hệ thống vi sinh, van bướm được dùng nhiều vì thao tác nhanh, thiết kế gọn và phù hợp với các vị trí cần kiểm soát dòng chảy thường xuyên. Van có thể lắp trên đường ống dẫn sản phẩm, đường ống nước tinh khiết, đầu vào hoặc đầu ra bồn tank inox, tùy theo cách bố trí của từng hệ thống.

Các tác dụng chính của van bướm vi sinh gồm:

• Đóng mở dòng chảy: Đây là chức năng cơ bản nhất của van. Khi mở, lưu chất đi qua đường ống. Khi đóng, van chặn dòng lại để dừng cấp, chuyển công đoạn hoặc ngắt dòng tại một vị trí nhất định.
• Điều tiết lưu lượng ở mức cơ bản: Đĩa van có thể dừng ở một góc mở nhất định để thay đổi lượng lưu chất đi qua. Cách điều tiết này phù hợp với nhu cầu tăng giảm dòng chảy tương đối, không phải điều tiết chính xác tuyệt đối.
• Hỗ trợ vệ sinh và bảo trì: Với các kiểu kết nối như clamp hoặc rắc co, van có thể tháo ra tương đối nhanh để kiểm tra gioăng, vệ sinh bề mặt tiếp xúc hoặc thay thế khi cần.
• Phù hợp với hệ thống tự động hóa: Khi lắp thêm bộ điều khiển khí nén hoặc điều khiển điện, van bướm vi sinh có thể đóng mở theo tín hiệu điều khiển, giúp dây chuyền vận hành đồng bộ hơn và giảm thao tác thủ công.

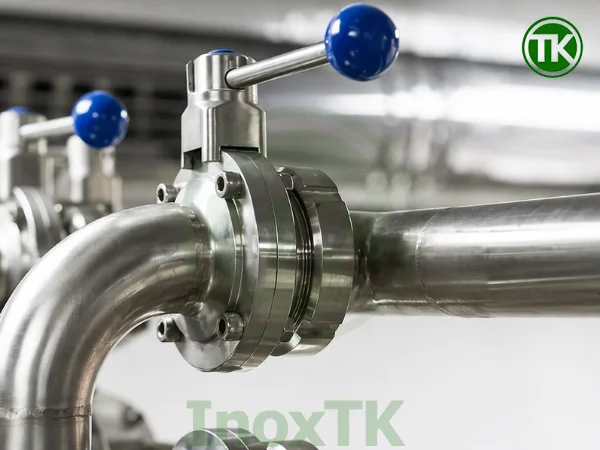

4. Van bướm vi sinh thường dùng trong hệ thống nào?

Van bướm vi sinh thường dùng trong các hệ thống đường ống cần kiểm soát dòng chảy nhanh, dễ vệ sinh và đảm bảo độ sạch trong quá trình sản xuất. Vì vậy, dòng van này xuất hiện nhiều trong các dây chuyền sử dụng ống inox vi sinh, bồn tank inox và các cụm thiết bị cần thao tác đóng mở thường xuyên.

Các hệ thống thường sử dụng van bướm vi sinh gồm:

• Hệ thống thực phẩm và đồ uống: Van được lắp trên đường ống dẫn sữa, nước giải khát, bia, rượu, syrup hoặc các loại dung dịch chế biến. Ở nhóm hệ thống này, van giúp đóng mở dòng chảy nhanh, đồng thời bề mặt inox nhẵn giúp hạn chế bám cặn trong quá trình vận hành.
• Hệ thống dược phẩm và mỹ phẩm: Van bướm vi sinh phù hợp với các tuyến ống cần độ sạch cao, dễ vệ sinh và ít tồn đọng lưu chất. Đây là nhóm hệ thống thường yêu cầu vật liệu inox tốt, gioăng phù hợp và kết nối dễ tháo lắp để kiểm tra định kỳ.
• Hệ thống công nghệ sinh học: Trong các hệ thống lên men, nuôi cấy, chiết tách hoặc xử lý dung dịch sinh học, van bướm vi sinh được dùng để kiểm soát dòng chảy giữa các bồn, tuyến ống và cụm thiết bị. Yêu cầu quan trọng ở nhóm này là bề mặt tiếp xúc lưu chất phải sạch, dễ vệ sinh và hạn chế nguy cơ tồn đọng dung dịch trong quá trình vận hành.
• Hệ thống nước tinh khiết: Trong các dây chuyền nước RO, nước tinh khiết hoặc nước xử lý dùng cho sản xuất, van bướm vi sinh được dùng để đóng mở dòng nước tại từng đoạn ống. Thiết kế gọn giúp van dễ lắp ở nhiều vị trí mà không chiếm nhiều không gian.
• Hệ thống bồn tank inox: Van thường được lắp ở đầu vào, đầu ra hoặc các nhánh kết nối của bồn chứa, bồn khuấy, bồn phối trộn. Vai trò chính là kiểm soát dòng chảy ra vào bồn, hỗ trợ vận hành, vệ sinh và bảo trì thuận tiện hơn.

5. Van bướm vi sinh có những loại nào?

Van bướm vi sinh có thể được phân loại theo nhiều cách, nhưng dễ hiểu nhất là chia theo kiểu kết nối và kiểu vận hành. Cách trình bày này giúp người đọc nhanh chóng nhận biết mỗi loại van khác nhau ở đâu, phù hợp với vị trí lắp đặt nào và nên dùng trong trường hợp nào.

5.1. Phân loại van bướm vi sinh theo kiểu kết nối

Trong thực tế lắp đặt, kiểu kết nối là yếu tố rất quan trọng vì nó quyết định van được gắn vào đường ống bằng cách nào, có dễ tháo ra vệ sinh hay không và có phù hợp với thiết kế hệ thống hiện tại hay không. Bảng dưới đây giúp phân biệt nhanh các kiểu kết nối thường gặp của van bướm vi sinh.

Loại van	Đặc điểm	Phù hợp sử dụng
Van bướm vi sinh clamp	Kết nối bằng clamp, tháo lắp nhanh, dễ vệ sinh và thuận tiện khi cần kiểm tra hoặc thay gioăng. Đây là kiểu kết nối rất phổ biến trong hệ thống inox vi sinh.	Phù hợp với các tuyến ống cần tháo mở định kỳ, vệ sinh thường xuyên hoặc cần thay thế van nhanh.
Van bướm vi sinh hàn	Được hàn trực tiếp vào đường ống, tạo liên kết chắc chắn và ổn định trong quá trình vận hành. Kiểu hàn giúp hạn chế điểm nối rời trên hệ thống.	Phù hợp với hệ thống lắp cố định, ít tháo lắp, cần độ chắc chắn cao và vận hành lâu dài.
Van bướm vi sinh rắc co	Có kết nối dạng rắc co, cho phép tháo lắp linh hoạt hơn so với kiểu hàn nhưng vẫn đảm bảo độ kín tốt khi lắp đúng kỹ thuật.	Phù hợp với các vị trí cần kiểm tra, bảo trì hoặc thay thế van mà không muốn can thiệp nhiều vào đường ống.
Van bướm vi sinh kết hợp nhiều kiểu lắp đặt	Hai đầu van có thể dùng hai kiểu kết nối khác nhau, ví dụ van bướm vi sinh một đầu rắc co một đầu hàn hoặc dạng đặt theo yêu cầu hệ thống.	Phù hợp với vị trí chuyển tiếp giữa đường ống, bồn tank hoặc cụm thiết bị có kiểu kết nối khác nhau.

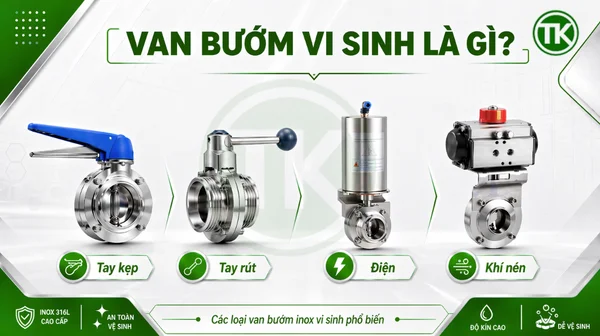

5.2. Phân loại van bướm vi sinh theo kiểu vận hành

Sau khi xác định kiểu kết nối, người dùng cần quan tâm đến cách vận hành của van. Có hệ thống chỉ cần thao tác thủ công tại chỗ, nhưng cũng có dây chuyền cần đóng mở tự động để đồng bộ với thiết bị điều khiển. Bảng dưới đây giúp phân biệt các kiểu vận hành phổ biến của van bướm vi sinh.

Loại van	Đặc điểm	Phù hợp sử dụng
Van bướm vi sinh tay rút	Vận hành thủ công, thao tác nhanh, dễ sử dụng. Người vận hành chỉ cần kéo và xoay tay rút để đóng, mở hoặc điều chỉnh trạng thái van.	Phù hợp với các vị trí thao tác trực tiếp, tần suất đóng mở vừa phải và không cần tự động hóa.
Van bướm vi sinh tay kẹp	Vận hành bằng tay kẹp, thao tác chắc hơn và dễ cố định góc mở. Loại này giúp kiểm soát trạng thái van rõ ràng hơn trong quá trình sử dụng.	Phù hợp với vị trí cần giữ van ở một góc mở nhất định hoặc cần thao tác thủ công ổn định hơn.
Van bướm vi sinh khí nén	Lắp thêm bộ điều khiển khí nén để đóng mở tự động. Van phản hồi nhanh, phù hợp với dây chuyền cần vận hành liên tục hoặc điều khiển từ xa.	Phù hợp với hệ thống tự động hóa, dây chuyền sản xuất liên tục hoặc vị trí cần đóng mở thường xuyên.
Van bướm vi sinh điều khiển điện	Sử dụng bộ điều khiển điện để vận hành. Loại này thuận tiện ở những hệ thống không có nguồn khí nén hoặc muốn điều khiển bằng tín hiệu điện.	Phù hợp với hệ thống cần tự động hóa bằng nguồn điện, vị trí đóng mở không yêu cầu tốc độ quá nhanh như khí nén.

Nhìn chung, nếu xét theo lắp đặt, van bướm vi sinh clamp thường được dùng nhiều vì tiện tháo lắp và vệ sinh. Nếu xét theo vận hành, van tay phù hợp với hệ thống đơn giản, còn van khí nén hoặc van điện phù hợp hơn với dây chuyền cần tự động hóa.

6. Van bướm vi sinh khác gì van bướm inox công nghiệp?

Van bướm vi sinh và van bướm inox công nghiệp đều là dòng van dùng để đóng, mở và điều tiết dòng chảy bằng đĩa van xoay trong thân van. Nhìn bên ngoài, cả hai đều có thể được làm từ inox và có nguyên lý vận hành khá giống nhau. Tuy nhiên, mục đích sử dụng của hai dòng van này lại khác nhau rõ rệt.

Van bướm vi sinh được thiết kế cho các hệ thống yêu cầu độ sạch cao như thực phẩm, đồ uống, dược phẩm, mỹ phẩm, công nghệ sinh học và nước tinh khiết. Điểm quan trọng của dòng van này là bề mặt tiếp xúc lưu chất cần nhẵn, dễ vệ sinh và hạn chế bám cặn. Ngược lại, van bướm inox công nghiệp thường dùng trong các hệ thống nước, khí, hơi, hóa chất, xử lý nước hoặc sản xuất công nghiệp, nơi ưu tiên độ bền, khả năng chịu áp và sự phù hợp với môi trường làm việc.

Điểm khác biệt dễ thấy nhất nằm ở kiểu kết nối. Van bướm vi sinh thường dùng clamp, hàn vi sinh, rắc co hoặc dạng kết nối kết hợp để phù hợp với hệ thống đường ống inox vi sinh. Trong khi đó, van bướm inox công nghiệp thường dùng kiểu wafer, lug hoặc mặt bích, phù hợp với hệ thống đường ống inox công nghiệp có yêu cầu lắp đặt chắc chắn hơn.

Tiêu chí	Van bướm vi sinh	Van bướm inox công nghiệp
Mục đích sử dụng	Dùng cho hệ thống yêu cầu độ sạch cao.	Dùng cho hệ thống công nghiệp thông thường.
Vật liệu phổ biến	Inox 304, inox 316L.	Inox 304, inox 316.
Bề mặt tiếp xúc lưu chất	Sáng, nhẵn, dễ vệ sinh, hạn chế bám cặn.	Không yêu cầu độ nhẵn cao như hệ vi sinh.
Kiểu kết nối	Clamp, hàn vi sinh, rắc co, kết nối kết hợp.	Wafer, lug, mặt bích.
Môi trường sử dụng	Thực phẩm, đồ uống, dược phẩm, mỹ phẩm, công nghệ sinh học, nước tinh khiết.	Nước, khí, hơi, hóa chất, xử lý nước, sản xuất công nghiệp.
Mục tiêu thiết kế	Sạch, gọn, dễ tháo lắp, dễ vệ sinh.	Bền, chịu áp, chịu môi trường làm việc, lắp đặt chắc chắn.

Tóm lại, van bướm vi sinh không chỉ khác van bướm inox công nghiệp ở kiểu dáng hay bề mặt inox. Điểm khác quan trọng nhất là van bướm vi sinh phục vụ hệ thống sạch, còn van bướm inox công nghiệp phục vụ hệ thống công nghiệp thông thường. Vì vậy, khi chọn van cần xác định rõ hệ thống đang dùng là đường ống vi sinh hay đường ống công nghiệp để tránh chọn sai loại.

Tổng kết

Sau khi tìm hiểu van bướm vi sinh là gì, có thể hiểu đây là dòng van dùng để đóng, mở và điều tiết dòng chảy trong hệ thống đường ống inox vi sinh. Nhờ thiết kế gọn, đĩa van xoay nhanh, thao tác đơn giản và bề mặt inox dễ vệ sinh, van bướm vi sinh được sử dụng nhiều trong các hệ thống thực phẩm, đồ uống, dược phẩm, mỹ phẩm, công nghệ sinh học, nước tinh khiết và bồn tank inox.

Điểm quan trọng của dòng van này không chỉ nằm ở khả năng kiểm soát dòng chảy, mà còn ở sự phù hợp với môi trường sản xuất yêu cầu độ sạch cao. So với van bướm inox công nghiệp, van bướm vi sinh chú trọng hơn đến độ nhẵn bề mặt, kiểu kết nối, khả năng tháo lắp vệ sinh và hạn chế bám cặn trong quá trình vận hành.

Vì vậy, khi lựa chọn van bướm vi sinh, người dùng nên xác định rõ tiêu chuẩn đường ống, kích thước, vật liệu inox, kiểu kết nối, loại gioăng và hình thức vận hành. Chọn đúng ngay từ đầu sẽ giúp van lắp đặt dễ hơn, vận hành ổn định hơn và hạn chế phát sinh lỗi trong quá trình sử dụng.

Nếu cần tư vấn hoặc báo giá van bướm vi sinh, khách hàng có thể liên hệ Inox TK để được hỗ trợ chọn đúng loại theo nhu cầu thực tế. Inox TK cung cấp đa dạng van bướm vi sinh inox 304, inox 316L, hỗ trợ CO, CQ và VAT rõ ràng, phù hợp cho nhà máy, dự án và các hệ thống sản xuất yêu cầu độ sạch cao.
