Van bi vi sinh clamp tay gạt

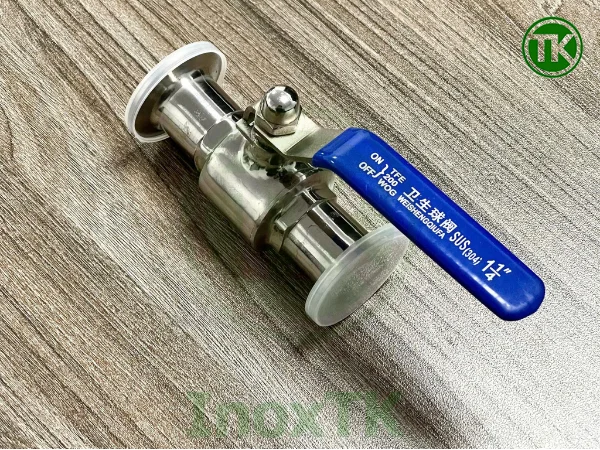

1. Van bi vi sinh clamp tay gạt là gì?

Van bi vi sinh clamp tay gạt là một thiết bị đóng, mở và điều tiết dòng chảy của lưu chất thông qua góc độ mở của viên bi được khoét lỗ nằm bên trong thân van. Toàn bộ van đều được làm từ vật liệu inox, được đánh bóng theo tiêu chuẩn vi sinh với độ Ra có thể đạt từ 0.4μm đến 0.8μm.

Đây là loại van được sử dụng chủ yếu tại các hệ thống yêu cầu độ sạch cao như dược phẩm, thực phẩm, bia, rượu, nước ngọt,…

2. Cấu tạo của van bi vi sinh clamp tay gạt

Van bi vi sinh clamp tay gạt là dòng van có kết cấu đơn giản, vận hành bằng tay gạt và sử dụng bi van khoét lỗ để đóng, mở hoặc điều tiết dòng chảy. Để hiểu rõ hơn về dòng van này, có thể xem xét qua hai phần chính là cấu tạo và nguyên lý hoạt động.

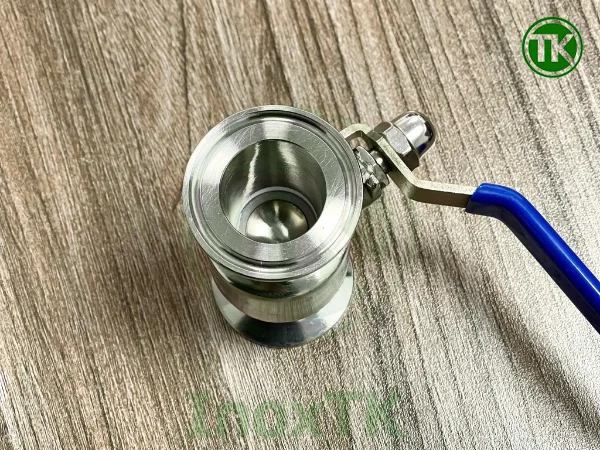

2.1. Cấu tạo của van bi vi sinh clamp tay gạt

Về cơ bản, van bi vi sinh clamp tay gạt được cấu thành từ các bộ phận chính sau:

• Thân van: Là phần bao phủ bên ngoài của van, chứa đựng các thành phần khác.
• Tay gạt: Là phần nằm phía trên thân van, được bọc một lớp đệm tay bằng cao su. Có tác dụng để điều khiển đóng/mở van.
• Trục van: Là trục thẳng đứng ở giữa van, có tác dụng liên kết và truyền lực từ tay gạt xuống bi van.
• Bi van: Là quả bi inox rỗng, được khoét lỗ thông. Có tác dụng ngăn chặn hoặc điều tiết dòng chảy đi qua.
• Gioăng: Gioăng dùng để làm kín, ngăn không cho lưu chất rò rỉ ra ngoài, thường sử dụng gioăng teflon.

2.2. Nguyên lý hoạt động của van bi vi sinh nối clamp tay gạt

Nguyên lý hoạt động của van bi vi sinh nối clamp tay gạt dựa trên chuyển động xoay của bi van bên trong thân van. Khi tay gạt được tác động, trục van sẽ truyền lực xuống bi van để thay đổi trạng thái đóng, mở hoặc điều tiết dòng chảy.

Khi van đóng, lối đi của chất lỏng sẽ bị ngăn chặn hoàn toàn, giữ cho dòng chảy bị ngưng lại. Khi van mở, chất lỏng sẽ di chuyển từ nơi có áp suất cao tới nơi có áp suất thấp hơn.

• Khi muốn mở van, người vận hành sẽ tác động lực vào tay gạt, thông qua trục làm quay bi van, tạo khoảng trống cho lưu chất dễ dàng đi qua.
• Khi muốn đóng van, chỉ cần tác động lực theo hướng ngược lại để phần lỗ khoét của bi quay hết vào thành van, lúc này khe hở sẽ bị lấp lại, ngăn chặn lưu chất đi qua.
• Hoàn toàn có thể điều tiết lưu lượng dòng chảy nhờ việc gạt phần tay gạt theo góc nhỏ tùy theo mong muốn của người vận hành.

3. Thông số kĩ thuật và bảng kích thước van bi vi sinh clamp tay gạt

Van bi vi sinh clamp tay gạt là dòng van dùng để đóng mở dòng chảy trong hệ thống đường ống vi sinh, thực phẩm, đồ uống, hóa chất nhẹ và các hệ thống cần tháo lắp nhanh. Với kiểu kết nối clamp, van có thể lắp đặt, vệ sinh và bảo trì thuận tiện hơn so với các kiểu kết nối cố định như kết nốt hàn.

3.1. Thông số kĩ thuật van bi vi sinh clamp tay gạt

• Tên sản phẩm: Van bi vi sinh clamp tay gạt
• Chất liệu thân van: Inox 304, inox 316
• Chất liệu gioăng: Teflon
• Kích thước có sẵn: DN15 – DN100
• Nhiệt độ làm việc: -50ºC – 180ºC
• Áp suất làm việc: 10 bar
• Bộ phận điều khiển: Tay gạt
• Kiểu lắp đặt: Clamp
• Môi trường làm việc: Nước, hóa chất, xăng dầu, dung dịch sản xuất,…
• Xuất xứ: Trung Quốc

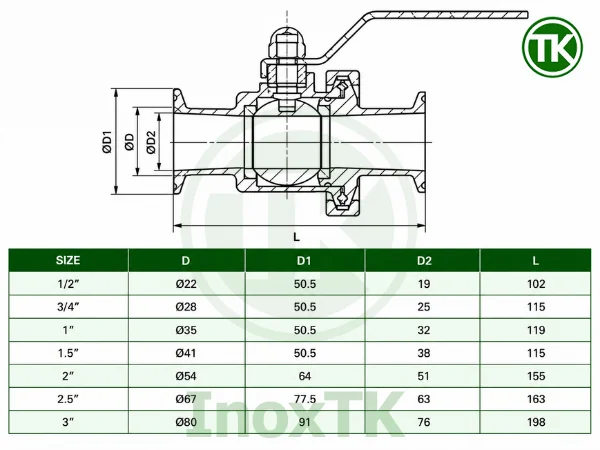

3.2. Bảng kích thước van bi vi sinh clamp tay gạt

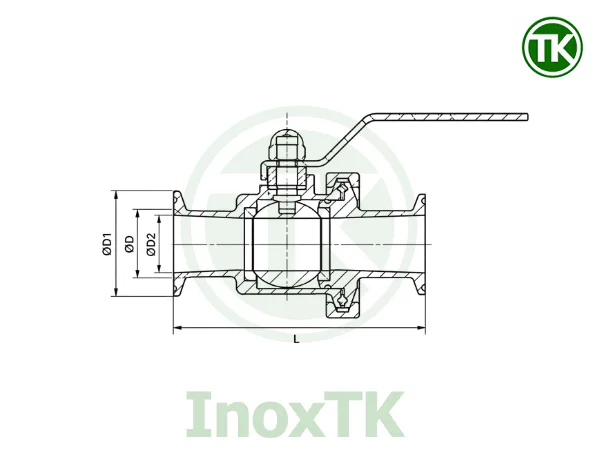

Bảng dưới đây thể hiện kích thước tham khảo của van bi vi sinh clamp tay gạt theo các thông số D, D1, D2 và L trên bản vẽ kỹ thuật.

Lưu ý: Kích thước trong bảng chỉ mang tính tham khảo. Thông số thực tế có thể thay đổi nhẹ tùy tiêu chuẩn sản xuất và từng lô hàng.

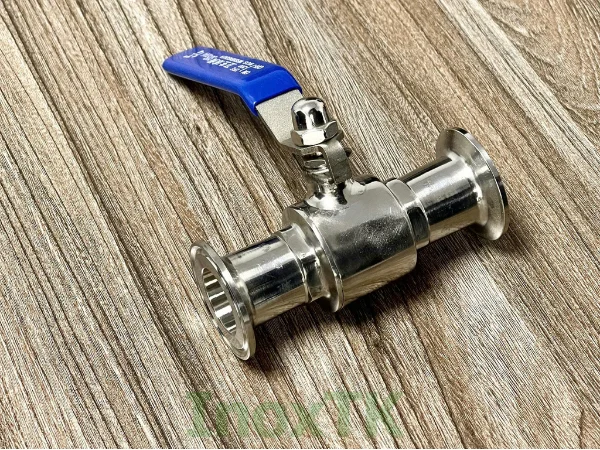

4. Ưu điểm của van bi vi sinh clamp tay gạt

4.1. Ưu điểm về vật liệu

Thép không gỉ inox

Thép không gỉ hay còn được gọi là inox. Đây là một vật liệu có nhiều ưu điểm nổi bật so với các loại thép thông thường. Nhờ đó mà nó được ứng dụng ở nhiều công trình, hệ thống khác nhau, ngay cả những hệ thống có yêu cầu khắt khe nhất.

Van bi vi sinh clamp tay gạt cũng được thừa hưởng những ưu điểm của vật liệu thép không gỉ mang lại, có thể kể đến như:

• Khả năng chịu nhiệt của inox: Inox có khả năng làm việc trong môi trường có nhiệt độ rất cao, trung bình các loại inox đều chịu được khoảng nhiệt từ 800ºC – 900ºC mà không bị ảnh hưởng gì.
• Độ cứng của inox: Inox là một hợp kim thép nên có độ cứng cao, ngoài ra nguyên tố niken trong thành phần của nó giúp cho inox có được độ dẻo dai cần thiết để chịu được áp lực cao mà không dễ bị nứt gãy.
• Khả năng chống ăn mòn của inox: Khả năng này giúp nó nổi bật hơn hẳn so với các loại thép còn lại. Vật liệu làm van bi vi sinh clamp tay gạt còn là inox 304 và inox 316 thuộc nhóm Austenitic. Chúng có khả năng chống chịu với các loại hoá chất ăn mòn rất tốt, đặc biệt là inox 316.

Teflon (PTFE)

Teflon hay PTFE là loại vật liệu có hệ số ma sát cực kì nhỏ và không thấm nước, được ứng dụng để làm ron – gioăng làm kín dành cho van bi vi sinh clamp tay gạt.

Đây là một chất gần như trơ về mặt hoá học khi không sảy ra phản ứng với hầu hết các hoá chất ăn mòn.

Khả năng chịu nhiệt độ cao của vật liệu này cũng rất tốt, nó hoạt động được trong khoảng nhiệt từ -180ºC đến 280ºC.

4.2. Ưu điểm cấu tạo của van bi vi sinh clamp tay gạt

• Thiết kế đầu nối clamp: Việc có kiểu kết nối bằng clamp giúp thời gian lắp đặt van nhanh chóng hơn, thao tác cũng thuận tiện và đơn giản hơn nhiều các loại van khác. Thiết kế này có lợi thế khi sử dụng tại các hệ thống yêu cầu độ sạch cao, cần thường xuyên tháo ra để vệ sinh.
• Bề mặt được đánh bóng: Việc được đánh bóng bề mặt giúp hạn chế tối đa mảng bám gây hại và tẩy rửa vệ sinh dễ dàng hơn.
• Điều khiển bằng tay gạt: Việc sử dụng tay gạt để điều khiển van giúp người vận hành tự do điều tiết dòng chảy dễ dàng hơn, không cần kĩ thuật quá cầu kì.
• Phần trực tiếp ngăn chặn và cho phép dòng chảy đi qua là viên bi rỗng được khoét lỗ xuyên qua: Việc được khoét lỗ như vậy giúp cho khi lưu chất đi qua sẽ không gặp cản trở giống như van bướm, do đó dòng chảy vẫn giữ được lưu lượng và áp suất khi đi qua van mở hoàn toàn.

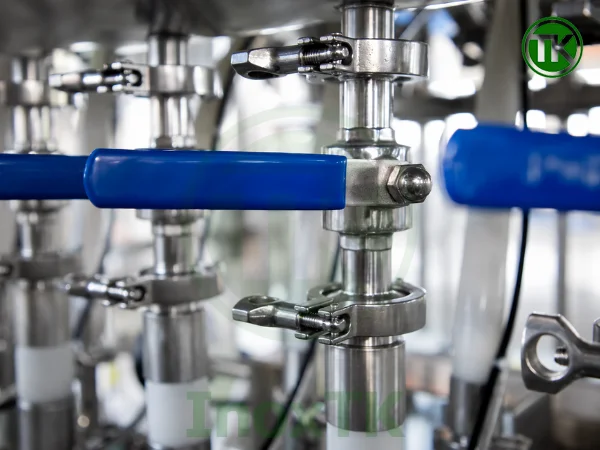

5. Ứng dụng thực tế của van bi vi sinh clamp tay gạt

Van bi vi sinh clamp tay gạt được sử dụng nhiều trong các hệ thống đường ống cần đóng mở dòng chảy nhanh, thao tác đơn giản và dễ tháo lắp để vệ sinh. Nhờ kiểu kết nối clamp, van rất phù hợp với các dây chuyền yêu cầu tính linh hoạt cao, thường xuyên kiểm tra, bảo trì hoặc thay đổi vị trí lắp đặt.

Dòng van này thường được lắp đặt trong các hệ thống sau:

• Hệ thống sản xuất thực phẩm: Van dùng để đóng mở dòng nước sạch, nước nóng, dung dịch vệ sinh, nước đường, nước muối, nước sốt loãng hoặc các lưu chất thực phẩm có độ nhớt thấp đến trung bình.
• Hệ thống đồ uống: Van bi vi sinh clamp tay gạt phù hợp cho dây chuyền bia, rượu, nước giải khát, nước tinh khiết, sữa hạt, trà đóng chai và các tuyến ống cần kiểm soát dòng chảy ổn định.
• Hệ thống dược phẩm và mỹ phẩm: Với thiết kế inox sáng, dễ vệ sinh và kết nối clamp tháo lắp nhanh, van có thể sử dụng trong các tuyến ống dẫn nước RO, nước tinh khiết, dung dịch pha chế, dung dịch vệ sinh hoặc các môi trường yêu cầu hạn chế bám cặn.
• Hệ thống hóa chất nhẹ: Van có thể sử dụng cho một số môi trường hóa chất phù hợp với inox 304, inox 316 và gioăng teflon. Khi dùng cho hóa chất, cần kiểm tra kỹ nồng độ, nhiệt độ và tính ăn mòn của lưu chất trước khi lựa chọn.
• Hệ thống CIP, vệ sinh đường ống: Kiểu kết nối clamp giúp van dễ tháo ra để kiểm tra, vệ sinh hoặc thay thế gioăng khi cần thiết. Vì vậy, van thường được dùng ở các vị trí cần bảo trì định kỳ trong hệ thống vi sinh.
• Hệ thống cấp xả bồn tank: Van có thể lắp tại đầu vào, đầu ra hoặc các nhánh phụ của bồn chứa, bồn pha trộn, bồn khuấy và tank inox vi sinh để đóng mở dòng lưu chất theo từng công đoạn sản xuất.

6. Báo giá van bi vi sinh clamp tay gạt inox 304

Giá van bi vi sinh clamp tay gạt trên thị trường hiện nay thường không cố định hoàn toàn mà có thể thay đổi theo từng thời điểm. Mức giá thực tế sẽ phụ thuộc vào kích thước van, chất liệu inox, chất liệu gioăng làm kín, tiêu chuẩn đầu clamp, số lượng đặt hàng và tình trạng hàng có sẵn.

Với các size thông dụng như Ø19, Ø25, Ø32, Ø38 và Ø50.8, giá thường ổn định hơn do được sử dụng phổ biến trong nhiều hệ thống đường ống vi sinh. Ngược lại, các size lớn như Ø76, Ø89 hoặc Ø101.6 thường có giá cao hơn do thân van lớn, trọng lượng inox nhiều hơn và yêu cầu gia công chính xác hơn để đảm bảo độ kín khi vận hành.

Khách hàng có thể tham khảo bảng giá van bi vi sinh clamp tay gạt inox 304 dưới đây để dự trù chi phí ban đầu cho hệ thống:

Lưu ý: Bảng giá trên chưa bao gồm VAT và phí vận chuyển. Giá được cập nhật theo từng thời điểm và chỉ mang tính chất tham khảo để khách hàng dự trù chi phí ban đầu.

Trong thực tế, đơn giá van bi vi sinh clamp tay gạt inox 304 có thể thay đổi tùy theo số lượng đặt hàng, kích thước van, tình trạng hàng có sẵn và yêu cầu cụ thể về vật liệu hoặc tiêu chuẩn kết nối. Để nhận báo giá chính xác nhất, khách hàng nên cung cấp rõ size cần mua, số lượng và địa chỉ giao hàng để được tư vấn nhanh hơn.

7. Địa chỉ cung cấp van bi vi sinh clamp tay gạt sẵn hàng tại Hà Nội

Với khách hàng đang cần mua van bi vi sinh clamp tay gạt inox 304, inox 316 tại Hà Nội, Inox TK là đơn vị có lợi thế lớn về khả năng sẵn hàng tại kho, hỗ trợ kiểm tra tồn kho nhanh và giao hàng linh hoạt theo nhu cầu thực tế. Đây là điểm rất quan trọng với các đơn hàng cần gấp, đơn hàng bổ sung vật tư công trình hoặc các hệ thống đang trong quá trình lắp đặt.

Không chỉ cung cấp riêng van bi vi sinh clamp tay gạt, Inox TK còn có sẵn nhiều nhóm vật tư inox vi sinh đi kèm như ống inox vi sinh, phụ kiện inox vi sinh, kính quan sát, lọc inox vi sinh và phụ kiện bồn tank. Nhờ đó, khách hàng có thể gom đồng bộ vật tư cho hệ thống tại cùng một đơn vị, hạn chế sai lệch kích thước và tiết kiệm thời gian tìm hàng.

Điểm mạnh khi mua hàng tại Inox TK:

• Sẵn kho Hà Nội nhiều size van bi vi sinh clamp tay gạt và phụ kiện inox thông dụng.
• Cung cấp đồng bộ vật tư inox vi sinh và inox công nghiệp cho nhà máy, công trình, xưởng sản xuất.
• Hỗ trợ hóa đơn VAT đầy đủ, cung cấp CO-CQ theo yêu cầu đối với các sản phẩm phù hợp.
• Tư vấn đúng size, đúng chất liệu, đúng kiểu kết nối theo hệ thống thực tế.
• Hỗ trợ giao hàng toàn quốc, phù hợp cho cả khách mua lẻ, đơn vị thi công và dự án cần bổ sung hàng nhanh.

Khách hàng chỉ cần gửi kích thước cần mua, số lượng, yêu cầu chứng từ và địa chỉ nhận hàng, Inox TK sẽ hỗ trợ kiểm tra hàng tại kho, báo giá và tư vấn phương án giao hàng phù hợp.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ quaZalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ quaZalo– Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ quaZalo– Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ quaZalo– Ms. Bích)

8. Câu hỏi thường gặp về van bi vi sinh clamp tay gạt

Van bi vi sinh clamp tay gạt dùng để làm gì?
Van bi vi sinh clamp tay gạt được dùng để đóng hoặc mở dòng chảy trong hệ thống đường ống vi sinh. Dòng van này phù hợp với các hệ thống nước sạch, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, hóa chất nhẹ và các dây chuyền cần tháo lắp nhanh để vệ sinh.

Van bi vi sinh clamp tay gạt có điều tiết lưu lượng được không?
Van bi vi sinh clamp tay gạt có thể điều tiết lưu lượng ở mức cơ bản bằng cách xoay tay gạt theo góc mở mong muốn. Tuy nhiên, dòng van này phù hợp nhất với nhiệm vụ đóng hoặc mở hoàn toàn. Nếu hệ thống cần điều tiết lưu lượng thường xuyên, van bướm vi sinh tay rút hoặc các dòng van điều tiết chuyên dụng sẽ phù hợp hơn.

Van bi vi sinh clamp tay gạt khác gì van bướm vi sinh clamp tay rút?
Van bi vi sinh clamp tay gạt sử dụng bi van khoét lỗ để đóng mở dòng chảy, phù hợp với vị trí cần khóa dòng chắc chắn, đóng mở dứt khoát và dòng chảy thông thoáng khi mở hoàn toàn. Trong khi đó, van bướm vi sinh clamp tay rút sử dụng đĩa van xoay, có thiết kế gọn nhẹ, chi phí hợp lý hơn và phù hợp hơn với nhu cầu điều tiết lưu lượng ở mức cơ bản.

Van bi vi sinh clamp tay gạt thường làm bằng chất liệu gì?
Van thường được làm từ inox 304 hoặc inox 316, trong đó inox 304 được sử dụng phổ biến cho các môi trường thông dụng như nước sạch, thực phẩm, đồ uống. Inox 316 có khả năng chống ăn mòn tốt hơn, phù hợp hơn với môi trường có hóa chất nhẹ hoặc yêu cầu cao hơn về độ bền vật liệu.

Gioăng của van bi vi sinh clamp tay gạt là chất liệu gì?
Gioăng làm kín của van bi vi sinh clamp tay gạt thường sử dụng Teflon. Đây là vật liệu có khả năng làm kín tốt, chịu được nhiều môi trường lưu chất khác nhau và giúp bi van đóng mở trơn tru hơn trong quá trình vận hành.

Kết nối clamp của van có ưu điểm gì?
Kết nối clamp giúp van tháo lắp nhanh, dễ vệ sinh, dễ thay thế và thuận tiện khi bảo trì. Người dùng chỉ cần sử dụng cùm clamp và gioăng clamp để liên kết van với đường ống hoặc phụ kiện vi sinh, không cần hàn cố định như một số kiểu kết nối khác.
