Van bi 3 ngã inox vi sinh tay gạt

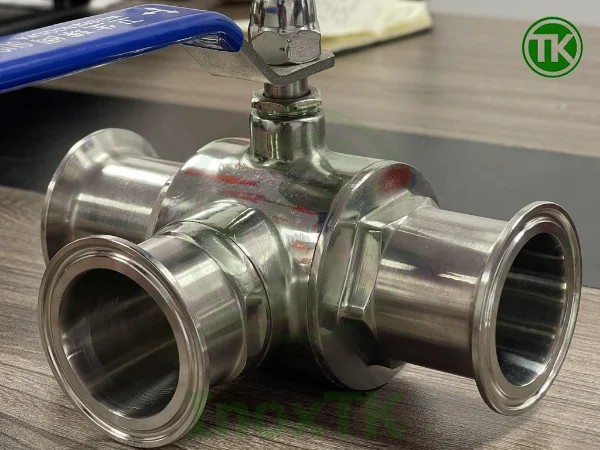

1. Van bi 3 ngã inox vi sinh tay gạt là gì?

Van bi 3 ngã inox vi sinh tay gạt là loại van được thiết kế với 3 cửa kết nối đường ống, sử dụng để đóng mở, chuyển hướng hoặc phân chia dòng lưu chất trong hệ thống. Khác với van bi 2 ngã chỉ cho phép dòng chảy đi theo một hướng vào – ra, van bi 3 ngã có thể thay đổi đường đi của lưu chất giữa các nhánh thông qua thao tác xoay tay gạt.

Bên trong thân van là viên bi rỗng có lỗ khoét dạng chữ L hoặc chữ T. Khi tay gạt được xoay, viên bi cũng quay theo để thay đổi vị trí các lỗ thông, từ đó kết nối hoặc ngắt dòng chảy giữa từng cửa van. Kiểu bi chữ L thường được sử dụng để chuyển hướng dòng chảy từ một nhánh sang nhánh khác, trong khi bi chữ T có thể phân chia, kết hợp hoặc điều hướng dòng chảy giữa nhiều cửa tùy vị trí vận hành.

Van thường được chế tạo từ inox 304 hoặc inox 316, bề mặt trong và ngoài được gia công nhẵn, đánh bóng phù hợp với yêu cầu của hệ thống vi sinh. Nhờ thiết kế 3 ngã gọn trong một thân van, sản phẩm giúp đơn giản hóa hệ thống đường ống tại những vị trí cần chia nhánh hoặc chuyển hướng lưu chất, đồng thời thuận tiện cho việc vận hành bằng tay gạt.

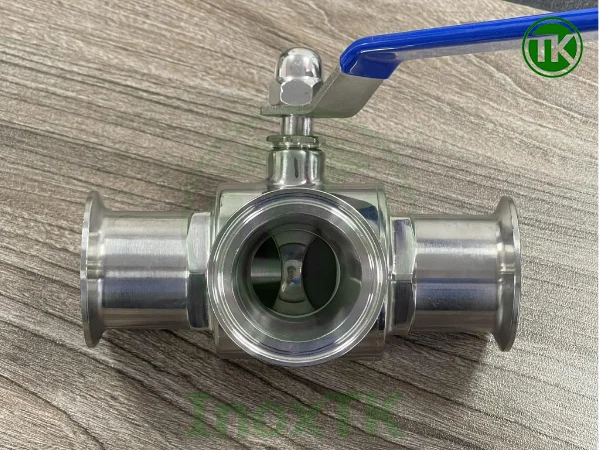

2. Cấu tạo của van bi 3 ngã inox vi sinh tay gạt

Van bi 3 ngã inox vi sinh tay gạt có cấu tạo tương đối đơn giản, các bộ phận được liên kết với nhau để thực hiện chức năng đóng mở và chuyển hướng dòng chảy giữa 3 cửa van. Những bộ phận chính gồm:

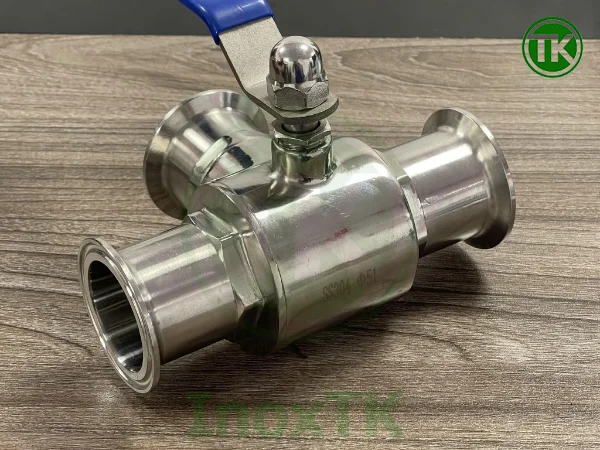

• Thân van: Là bộ phận bao bọc và liên kết toàn bộ các chi tiết bên trong van. Thân được thiết kế với 3 đầu kết nối bố trí theo các hướng khác nhau để ghép với đường ống, thường chế tạo từ inox 304 hoặc inox 316.

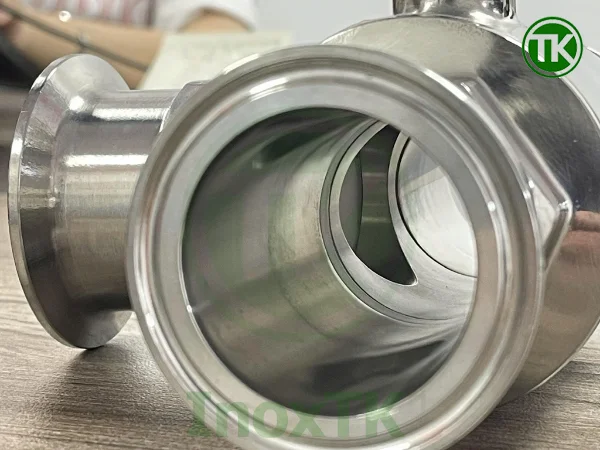

• Bi van: Nằm bên trong thân van và là bộ phận trực tiếp kiểm soát hướng dòng chảy. Bi được khoét lỗ theo dạng chữ L hoặc chữ T, cho phép chuyển hướng, phân chia hoặc kết hợp dòng lưu chất tùy theo kiểu bi và vị trí vận hành.
• Trục van: Là chi tiết liên kết giữa tay gạt và bi van. Khi người vận hành xoay tay gạt, trục sẽ truyền chuyển động xuống bi van để thay đổi vị trí các cửa thông.

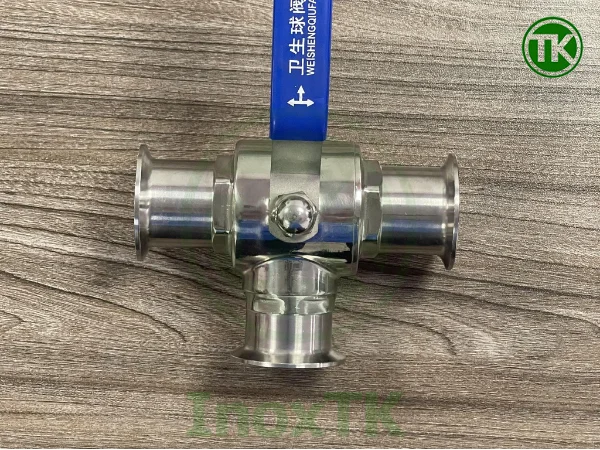

• Tay gạt: Được lắp phía trên thân van, dùng để điều khiển van bằng tay. Tay gạt có thể xoay đến các vị trí khác nhau để đóng, mở hoặc chuyển hướng dòng chảy theo yêu cầu.
• Gioăng làm kín: Được bố trí xung quanh bi van và tại các vị trí cần làm kín, giúp hạn chế rò rỉ lưu chất ra ngoài. Van thường sử dụng gioăng PTFE (Teflon) nhờ khả năng chịu nhiệt, chống hóa chất và ma sát thấp.

3. Đặc điểm vật liệu cấu tạo của van bi 3 ngã inox vi sinh tay gạt

Van bi 3 ngã inox vi sinh tay gạt chủ yếu được cấu tạo từ inox 304 hoặc inox 316 ở phần thân, bi và các chi tiết kim loại, kết hợp với gioăng PTFE (Teflon) tại vị trí làm kín. Sự kết hợp này giúp van có độ bền tốt, chống ăn mòn và duy trì độ kín khi chuyển hướng dòng chảy giữa các cửa.

3.1. Thân và bi van bằng inox 304 hoặc inox 316

Inox 304 và inox 316 được sử dụng cho những bộ phận thường xuyên tiếp xúc với lưu chất như thân van, viên bi và đầu kết nối. Hai loại vật liệu này có độ bền tốt, khả năng chống gỉ cao và có thể gia công, mài, đánh bóng bề mặt nhẵn, giúp hạn chế bám cặn và thuận tiện hơn khi vệ sinh hệ thống.

Sự khác nhau rõ nhất giữa hai loại nằm ở khả năng chống ăn mòn và môi trường sử dụng. Inox 304 đáp ứng tốt phần lớn hệ thống nước, thực phẩm, đồ uống và các môi trường có tính ăn mòn không cao. Trong khi đó, inox 316 có khả năng chống ăn mòn tốt hơn, đặc biệt khi tiếp xúc với muối, chloride hoặc một số loại hóa chất.

Vì vậy, inox 304 phù hợp khi hệ thống làm việc trong điều kiện thông thường và cần tối ưu chi phí. Inox 316 nên được ưu tiên khi van thường xuyên tiếp xúc với môi trường có muối, chloride hoặc lưu chất có tính ăn mòn cao hơn.

3.2. Gioăng PTFE (Teflon) làm kín bi van

Gioăng PTFE được bố trí quanh viên bi, có nhiệm vụ tạo độ kín giữa bi và thân van. Khi tay gạt làm viên bi xoay để thay đổi đường thông giữa các cửa A – B – C, PTFE giúp cách ly những cửa đang đóng, hạn chế lưu chất lọt sang nhánh không mong muốn.

PTFE có hệ số ma sát thấp, khả năng kháng hóa chất tốt và chịu nhiệt tương đối cao. Đặc tính ma sát thấp giúp viên bi xoay nhẹ trên bề mặt gioăng, trong khi khả năng kháng hóa chất giúp vật liệu phù hợp với nhiều môi trường nước, thực phẩm, đồ uống và hóa chất.

Tuy nhiên, sau thời gian dài chịu áp suất, nhiệt độ và ma sát khi đóng mở, gioăng PTFE có thể bị mòn hoặc biến dạng. Khi đó, van có thể xuất hiện tình trạng đóng không kín hoặc lưu chất lọt sang cửa đang bị khóa, vì vậy gioăng cần được kiểm tra và thay thế khi có dấu hiệu suy giảm khả năng làm kín.

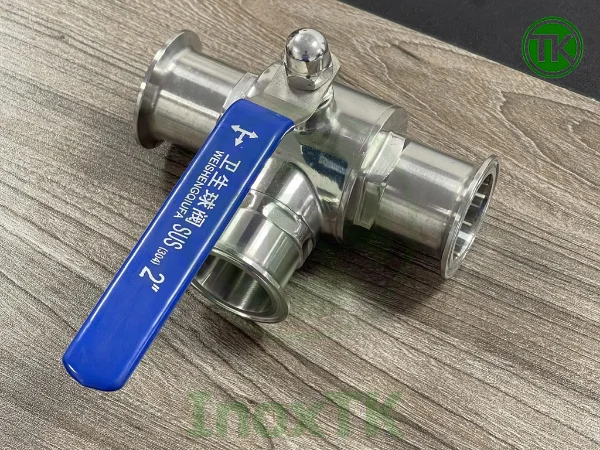

4. Thông số kĩ thuật của van bi 3 ngã inox vi sinh tay gạt

Các thông số kĩ thuật của van bi 3 ngã vi sinh tay gạt nối clamp như sau:

• Chất liệu: Inox 304/316/316L
• Chất liệu gioăng: Teflon
• Kích thước có sẵn: DN15 – DN100
• Nhiệt độ làm việc: Max 260ºC
• Áp suất: 10bar
• Kiểu lắp đặt: Clamp
• Môi trường làm việc: Nước, hoá chất, xăng dầu,…
• Xuất xứ: Trung Quốc

5. Bi chữ L và bi chữ T khác nhau như thế nào?

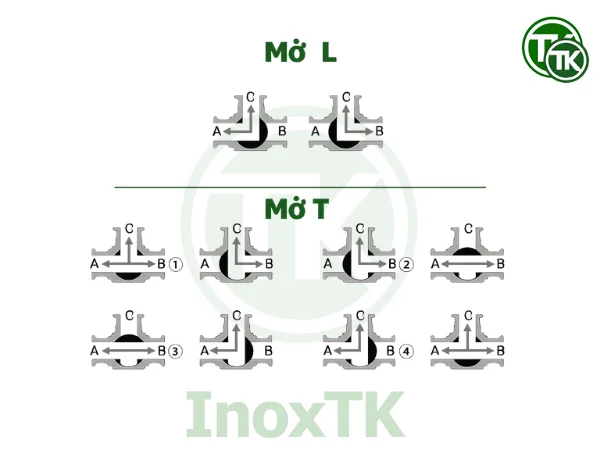

Điểm khác nhau quan trọng nhất giữa bi chữ L và bi chữ T nằm ở hình dạng đường thông bên trong viên bi. Khi xoay tay gạt, đường thông của bi sẽ thay đổi vị trí và quyết định cửa A, B, C nào được nối với nhau và cửa nào bị khóa.

5.1. Bi chữ L

Bi chữ L có đường thông được khoét theo hai hướng vuông góc 90°. Theo sơ đồ, tại mỗi vị trí làm việc chỉ có 2 trong 3 cửa được thông với nhau, còn cửa còn lại sẽ bị chặn.

Cụ thể, bi chữ L có hai trạng thái chuyển hướng chính:

• A thông với C, B đóng: lưu chất được dẫn giữa cửa A và cửa C.
• B thông với C, A đóng: khi xoay bi sang vị trí còn lại, lưu chất được chuyển sang đường nối giữa cửa B và cửa C.

Như vậy, bi chữ L chủ yếu làm nhiệm vụ chuyển dòng giữa hai nhánh. Có thể hiểu đơn giản rằng cửa C là đường chung, còn van sẽ lựa chọn cho C thông với A hoặc C thông với B. Vì vậy kiểu bi này thích hợp tại những vị trí cần chuyển lưu chất từ một tuyến sang một trong hai tuyến khác.

5.2. Bi chữ T

Bi chữ T có đường thông theo ba hướng tạo thành hình chữ T, vì vậy số trạng thái thông cửa nhiều hơn bi chữ L. Theo đúng sơ đồ trên, bi chữ T có 4 trạng thái thông dòng cơ bản:

• A – B – C cùng thông: cả ba cửa được kết nối với nhau, cho phép lưu chất phân phối hoặc tập hợp giữa ba nhánh.
• B thông với C, A đóng: chỉ còn đường nối giữa cửa B và cửa C.
• A thông với B, C đóng: lưu chất đi thẳng giữa hai cửa A và B.
• A thông với C, B đóng: chỉ có cửa A và cửa C được kết nối.

Nhờ có nhiều trạng thái như vậy, bi chữ T không chỉ chuyển hướng mà còn có thể chia một dòng thành hai nhánh hoặc hợp hai dòng về một nhánh khi cả ba cửa cùng được mở.

6. Ứng dụng của van bi 3 ngã inox vi sinh tay gạt

Van bi 3 ngã inox vi sinh tay gạt thường được lắp tại những vị trí có ba tuyến đường ống giao nhau và cần thay đổi hướng lưu chất. Nhờ sử dụng bi chữ L hoặc chữ T, một van có thể đảm nhiệm việc chuyển dòng, phân phối hoặc hợp dòng thay vì phải bố trí nhiều van đóng mở riêng biệt.

Một số ứng dụng thường gặp của van gồm:

• Chuyển lưu chất giữa hai bồn hoặc hai tuyến sản xuất: Một đường cấp chung có thể được chuyển sang bồn A hoặc bồn B bằng van sử dụng bi chữ L. Kiểu bố trí này phù hợp khi hai nhánh không cần nhận lưu chất đồng thời.
• Chia một đường cấp sang hai nhánh: Với bi chữ T, van có thể cho cả ba cửa cùng thông, nhờ đó lưu chất từ một đường chính có thể được phân phối sang hai tuyến khác nhau khi hệ thống yêu cầu.
• Hợp hai tuyến về một đường chung: Van có thể được bố trí tại vị trí cần đưa lưu chất từ hai nhánh về một tuyến phía sau, thuận tiện cho các hệ thống thu hồi, chuyển sản phẩm hoặc tập trung lưu chất về một thiết bị chung.
• Điều hướng tại cụm bồn chứa và bồn phối trộn: Van 3 ngã giúp lựa chọn bồn nhận hoặc bồn cấp lưu chất ngay tại một điểm chuyển tuyến, nhờ đó hệ thống đường ống gọn hơn và thao tác điều hướng tập trung tại một van.
• Đường cấp và đường hồi trong hệ thống vệ sinh: Tại những hệ thống có nhiều tuyến sản phẩm hoặc dung dịch vệ sinh, van có thể được sử dụng để lựa chọn đường cấp, đường hồi hoặc chuyển lưu chất sang tuyến cần xử lý.
• Các dây chuyền thực phẩm, đồ uống, dược phẩm và hóa chất: Van bi 3 ngã inox vi sinh phù hợp với những hệ thống cần chuyển hướng, phân phối hoặc tập hợp dòng lưu chất giữa nhiều nhánh đường ống.

7. Lưu ý khi lắp đặt và vận hành van bi 3 ngã inox vi sinh tay gạt

Van bi 3 ngã có nhiều trạng thái thông cửa hơn van bi 2 ngã, vì vậy khi lắp đặt cần đặc biệt chú ý đến kiểu bi chữ L hoặc chữ T và vị trí của từng cửa trên đường ống. Chỉ cần xác định sai sơ đồ thông cửa, van vẫn có thể lắp vừa nhưng dòng lưu chất sẽ không đi theo đúng yêu cầu vận hành.

• Xác định đúng kiểu bi và sơ đồ A – B – C trước khi lắp: Cần kiểm tra van sử dụng bi chữ L hay chữ T, sau đó xác định cửa nào là đường chung, đường cấp hoặc đường nhánh. Không nên chỉ nhìn hướng tay gạt để suy đoán đường thông bên trong viên bi.
• Thử các vị trí tay gạt trước khi đưa van vào hệ thống: Xoay tay gạt qua từng vị trí để kiểm tra trạng thái thông giữa các cửa. Với bi chữ L cần xác định rõ C – A hoặc C – B; với bi chữ T cần kiểm tra các trạng thái thông 2 cửa hoặc 3 cửa theo đúng sơ đồ của van.
• Lắp van đồng tâm với đường ống: Các đầu nối không nên bị lệch tâm hoặc chịu lực kéo từ đường ống. Lực tác động liên tục lên thân van có thể làm mối nối mất ổn định và ảnh hưởng đến độ kín sau một thời gian sử dụng.
• Kiểm tra gioăng và mối nối trước khi siết: Với kết nối clamp, gioăng phải nằm đúng tâm giữa hai mặt clamp, không bị xoắn hoặc lệch mép. Cùm clamp được siết vừa đủ để ép kín gioăng, tránh siết quá mức làm gioăng biến dạng.
• Không tháo van khi đường ống còn áp suất hoặc lưu chất: Trước khi vệ sinh, thay gioăng hoặc kiểm tra bi van cần dừng hệ thống, xả hết áp suất và lưu chất còn lại trong đường ống để đảm bảo an toàn.
• Không nên sử dụng van bi để tiết lưu trong thời gian dài: Van bi phù hợp nhất với trạng thái mở, đóng hoặc chuyển hướng. Việc giữ viên bi ở vị trí mở một phần trong thời gian dài có thể khiến dòng chảy tập trung qua một vùng nhỏ, làm tăng mài mòn bi và seat PTFE, đồng thời khó kiểm soát lưu lượng chính xác.
• Theo dõi độ nhẹ của tay gạt và khả năng làm kín: Nếu tay gạt ngày càng nặng, van chuyển vị trí khó hoặc xuất hiện hiện tượng lưu chất lọt sang cửa đang khóa, cần kiểm tra bề mặt bi và gioăng PTFE. Đây thường là những dấu hiệu cho thấy cụm làm kín đã bị mòn, bám cặn hoặc biến dạng.

Sau khi lắp đặt, nên chạy thử từng trạng thái của van trước khi vận hành chính thức, đặc biệt với hệ thống có nhiều bồn hoặc nhiều nhánh đường ống. Việc kiểm tra này giúp chắc chắn rằng mỗi vị trí tay gạt tương ứng đúng với đường dòng mong muốn, tránh chuyển nhầm lưu chất sang tuyến khác trong quá trình sản xuất.

8. Địa chỉ cung cấp van bi 3 ngã inox vi sinh tay gạt

Inox TK là đơn vị chuyên cung cấp các dòng van bi 3 ngã inox vi sinh tay gạt sử dụng cho hệ thống đường ống thực phẩm, đồ uống, bia – rượu, dược phẩm, mỹ phẩm và nhiều hệ thống vi sinh khác. Sản phẩm được cung cấp với các lựa chọn inox 304, inox 316, nhiều kích thước và kiểu kết nối khác nhau, đáp ứng nhu cầu chuyển hướng, chia dòng hoặc hợp dòng trong từng hệ thống cụ thể.

Khi đặt mua van bi 3 ngã tại Inox TK, khách hàng có thể được hỗ trợ xác định kiểu bi chữ L hoặc chữ T, kích thước đường ống, vật liệu và hướng dòng chảy phù hợp trước khi lựa chọn sản phẩm. Đây là yếu tố đặc biệt quan trọng đối với van 3 ngã, bởi lựa chọn sai kiểu đường thông của viên bi có thể khiến van không thực hiện đúng chức năng mong muốn sau khi lắp đặt.

Một số chính sách và lợi thế khi mua hàng tại Inox TK:

• Cung cấp van bi 3 ngã inox vi sinh tay gạt inox 304 và inox 316 với nhiều kích thước.
• Hỗ trợ tư vấn lựa chọn bi chữ L, bi chữ T theo sơ đồ đường ống thực tế.
• Sản phẩm có thể cung cấp đầy đủ CO-CQ và hóa đơn VAT theo yêu cầu.
• Hỗ trợ báo giá và tư vấn kỹ thuật cho nhà máy, đơn vị thi công và doanh nghiệp sản xuất.
• Giao hàng toàn quốc, đáp ứng cả nhu cầu mua lẻ và số lượng lớn.

Với kinh nghiệm cung cấp vật tư đường ống inox cho nhiều hệ thống sản xuất, Inox TK không chỉ cung cấp sản phẩm mà còn hỗ trợ khách hàng lựa chọn đúng cấu hình van ngay từ đầu, giúp hạn chế tình trạng mua đúng kích thước nhưng sai kiểu bi, sai hướng dòng hoặc không phù hợp với sơ đồ vận hành của hệ thống.
