Van bi xả đáy inox

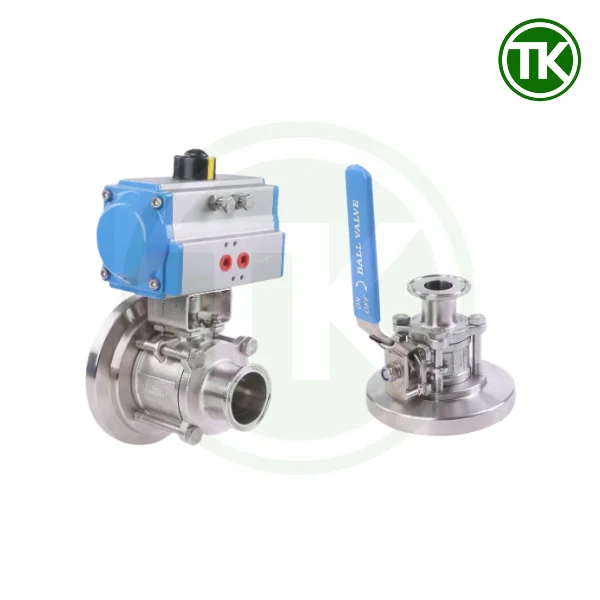

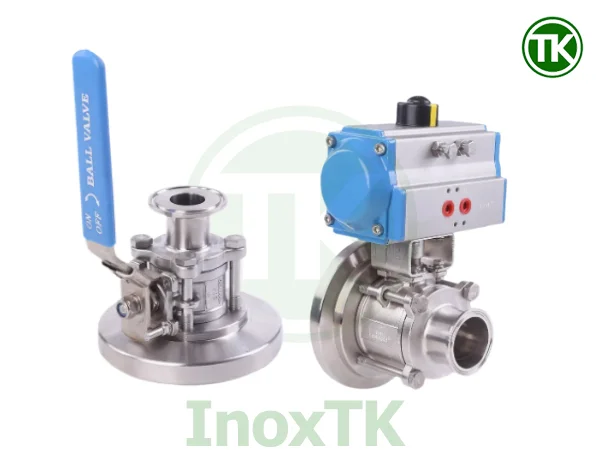

1. Van bi xả đáy inox là gì?

Van bi xả đáy inox là loại van được lắp tại điểm thấp nhất của bồn tank để thực hiện thao tác xả cặn, xả đáy và xả hết phần tồn dư còn lại trong hệ thống. Về nguyên lý, đây vẫn là van bi với cơ cấu bi quay 90° để mở hoặc đóng dòng chảy. Khi mở, môi chất và phần lắng tụ được thoát ra qua cửa xả. Khi đóng, bi ép lên seat để tạo độ kín, giúp điểm xả đáy không bị rò trong quá trình vận hành.

Tùy nhu cầu vận hành, van bi xả đáy inox được chia thành hai loại chính. Loại tay gạt phù hợp khi thao tác xả không quá dày, cần cấu hình đơn giản và tối ưu chi phí. Loại điều khiển khí nén phù hợp khi cần đóng mở nhanh, lặp lại nhiều lần và muốn đưa thao tác xả đáy vào quy trình tự động hóa.

2. Van bi xả đáy inox dùng ở đâu và giải quyết vấn đề gì?

Van bi xả đáy inox được lắp tại điểm thấp nhất dưới đáy bồn tank, nơi phần tồn dư và cặn lắng có xu hướng tập trung sau vận hành. Vì nằm đúng vùng “đọng”, cụm van này không chỉ là một điểm xả đơn thuần mà là bộ phận giúp bồn xả sạch hơn và vận hành ổn định hơn khi làm việc theo quy trình.

Về mặt chức năng, cụm van này giải quyết trực tiếp ba nhu cầu rất rõ ràng.

• Thứ nhất là xả cặn và phần tồn dư ra ngoài khi kết thúc mẻ hoặc khi cần chuyển đổi sản phẩm trong bồn, tránh để lại lớp tồn dư bám ở đáy. Đây là điểm quan trọng vì phần “dư” nếu giữ lại lâu sẽ dễ tạo bám bẩn và làm thời gian vệ sinh tăng lên đáng kể.
• Thứ hai là phục vụ thao tác xả nước thải trong quá trình tẩy rửa bồn tank. Khi vệ sinh, bạn cần một điểm xả đủ thuận tiện để xả nhanh, đóng lại phải kín, và lặp lại nhiều lần mà thao tác vẫn ổn định. Nếu điểm xả đáy không tối ưu, quá trình rửa thường bị kéo dài do phải xử lý tồn dư và nước bẩn thoát không dứt.
• Thứ ba là hỗ trợ các bồn tank làm việc ở điều kiện áp suất và nhiệt độ cao, nơi thao tác xả thủ công thường không còn tối ưu vì vừa phụ thuộc con người vừa khó đảm bảo tính lặp lại theo quy trình. Khi dùng bộ truyền động khí nén, thao tác đóng mở nhanh hơn, đều hơn và dễ đồng bộ với chu kỳ vận hành của hệ thống, phù hợp với các bồn tank hóa chất và bồn tank thực phẩm.

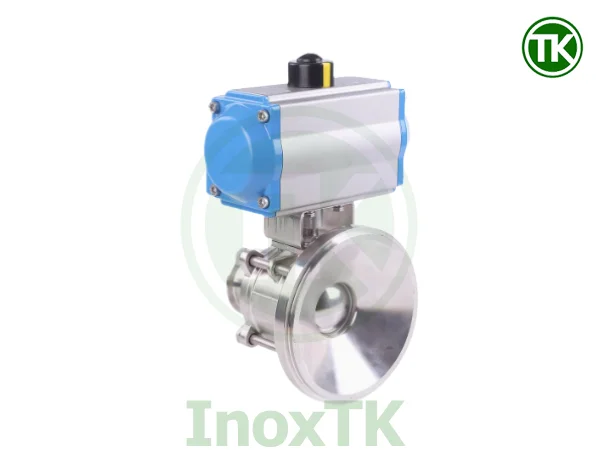

3. Cấu tạo van bi xả đáy inox

Van bi xả đáy inox về bản chất gồm 2 nhóm phần. Nhóm thứ nhất là cụm van bi inox chịu trách nhiệm xả và làm kín. Nhóm thứ hai là bộ phận điều khiển quyết định cách bạn đóng mở bằng tay hay tự động.

• Thân van inox ( inox 304, inox 316): Đây là phần chịu lực chính, gồm 3 mảnh (đầu hàn đáy bồn, thân giữa, đầu kết nối ống xả) ghép lại với nhau bằng bu lông và đai ốc giữ ổn định cho toàn bộ cụm.
• Bi van: Là viên bi được khoét lỗ thông nằm trong thân van.
• Trục van: Là bộ phận liên kết và đồng thời truyền lực từ bộ điều khiển xuống bi van.
• Gioăng làm kín: Gioăng có tác dụng đảm bảo độ kín cho van. Thường được làm từ chất liệu teflon (PTFE).
• Bộ điều khiển:
  • Bộ truyền động khí nén AT (chỉ có ở bản khí nén): Actuator khí nén lắp lên trục, tạo mô men xoắn để đóng mở tự động. Cấu hình này hợp khi cần đóng mở theo quy trình hoặc lặp lại nhiều lần vì đóng mở nhanh và đều.
  • Tay gạt (chỉ có ở bản tay gạt): Tay gạt gắn trực tiếp lên trục để người vận hành đóng mở. Cấu hình này gọn và đơn giản, nhưng cần không gian thao tác và phụ thuộc người vận hành.

4. Thông số kỹ thuật van bi xả đáy inox

Các thông số kỹ thuật cơ bản giúp bạn nắm được cơ bản các thông tin về van bi xả đáy bồn tank inox.

• Kích thước: DN25 – DN100
• Vật liệu thân: SS304, SS316
• Vật liệu gioăng: Teflon (PTFE)
• Áp suất làm việc tối đa: 10 bar
• Áp suất cấp cho bộ truyền động khí nén: 4 ~ 8 bar
• Kiểu kết nối: Kẹp nhanh clamp
• Dải nhiệt độ làm việc: -10°C đến 120°C (14°F – 248°F)
• Độ nhám bề mặt trong: Ra ≤ 0,8 µm
• Kiểu điều khiển: Tay gạt + Khí nén
• Xuất xứ: Trung Quốc

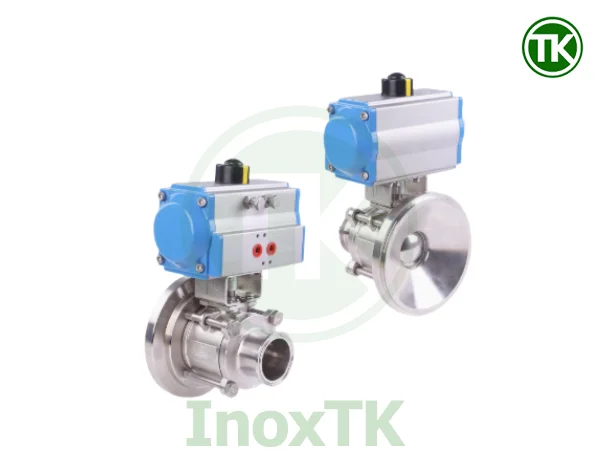

5. Nguyên lý hoạt động của van bi xả đáy inox

Van bi xả đáy inox đóng mở dựa trên chuyển động quay 90° của bi van. Tùy theo kiểu điều khiển, lực làm quay trục van có thể đến từ tay người vận hành hoặc từ bộ truyền động khí nén.

• Với van bi xả đáy tay gạt, người vận hành dùng tay tác động lực lên tay gạt. Tay gạt làm trục van quay, sau đó trục truyền chuyển động xuống bi van bên trong thân van.
• Với van bi xả đáy điều khiển khí nén, khí nén được cấp vào một trong hai đầu của bộ điều khiển. Áp lực khí tạo ra chuyển động bên trong bộ truyền động, làm trục điều khiển quay. Chuyển động này được truyền xuống trục van và làm bi van xoay theo. Khi cấp khí vào đầu còn lại, bộ điều khiển quay theo chiều ngược lại để đưa bi van về vị trí ban đầu.

Bên trong thân van là một viên bi có lỗ xuyên tâm. Khi lỗ xuyên tâm của bi nằm thẳng theo hướng dòng chảy, lưu chất có thể đi qua cửa xả và van ở trạng thái mở. Khi bi van quay 90°, phần đặc của bi chắn ngang đường dòng chảy. Lúc này, lưu chất không thể đi qua, bi ép sát vào gioăng làm kín và van chuyển sang trạng thái đóng.

6. Phân loại van bi xả đáy inox theo cơ cấu điều khiển

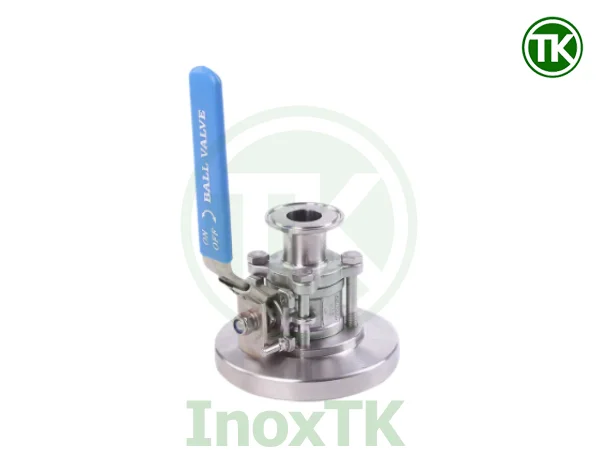

6.1 Van bi xả đáy tay gạt

Với bản tay gạt, người vận hành tác động trực tiếp lên tay gạt để quay trục 90° và đưa bi van về trạng thái mở hoặc đóng. Trong vận hành thực tế, tay gạt có một điểm rất “được việc” là linh hoạt. Bạn quan sát dòng xả và quyết định mở lâu hay đóng sớm tùy theo mức độ tồn dư và cặn.

Tuy nhiên tay gạt cũng có một hạn chế mà người mua kỹ thuật thường gặp sau một thời gian là độ lặp lại phụ thuộc vào người thao tác. Ngoài ra, vị trí đáy bồn thường chật, tay gạt bị vướng hành trình, khiến người vận hành không quay đủ 90° như yêu cầu, lâu dần làm mòn seat nhanh hơn. Vì vậy tay gạt phù hợp nhất khi tần suất xả không quá dày, điểm xả dễ tiếp cận, và hệ thống không bắt buộc phải xả theo chu kỳ cố định.

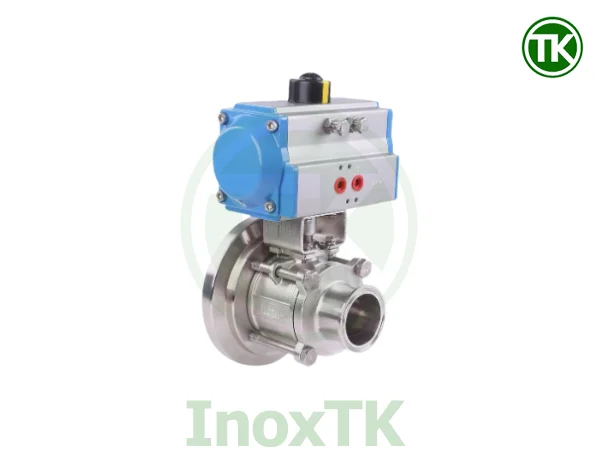

6.2 Van bi xả đáy khí nén

Với van bi xả đáy khí nén, thao tác quay trục không còn phụ thuộc lực tay mà do bộ truyền động khí nén tạo mô men xoắn để quay trục 90° theo chiều mở hoặc chiều đóng. Lợi thế của khí nén nằm ở sự ổn định. Van đóng mở nhanh và đều, nên thao tác xả đáy có tính lặp lại tốt hơn, đặc biệt khi bồn tank vận hành theo mẻ và cần xả lặp nhiều lần trong ngày. Do lực đóng mở được “định hình” theo actuator, bi ép seat ổn định hơn, từ đó giảm rủi ro đóng lưng chừng gây mòn seat hoặc rò do thao tác không đều.

7. Ứng dụng thực tế

Van bi xả đáy inox thường được chọn khi hệ thống cần xả “dứt” phần tồn dư tại điểm thấp nhất và đóng kín lại ngay sau đó. Những ứng dụng dưới đây là các tình huống phổ biến nhất trong vận hành thực tế.

• Xả cặn, xả tồn dư sau mẻ: Sau khi xả chính, phần đáy bồn hoặc đoạn ống thấp vẫn có thể còn lại một lượng môi chất kèm cặn lắng. Van xả đáy giúp mở ra để kéo phần “dư” này ra ngoài nhanh hơn, giảm bám bẩn và giảm hiện tượng tồn lưu tích dần theo thời gian.
• Xả nước thải trong quá trình vệ sinh: Khi vệ sinh bồn hoặc vệ sinh tuyến ống, thao tác xả thường diễn ra nhiều lần theo từng bước. Điểm xả đáy giúp xả nhanh, đóng lại kín và lặp thao tác ổn định, hạn chế việc tháo mở kết nối tạm gây mất thời gian và dễ bẩn khu vực chân bồn.
• Bồn tank hóa chất và các bồn chứa dung dịch: Với bồn chứa dung dịch, bồn trung gian hoặc bồn trộn, điểm xả đáy giúp xả sạch phần tồn lưu trước khi chuyển mẻ hoặc chuyển môi chất. Lợi ích nằm ở việc giảm lẫn chéo và giảm phần đọng lâu ngày ở đáy bồn.
• Bồn tank thực phẩm: Ở các bồn vận hành theo mẻ, xả đáy dứt điểm giúp hạn chế tồn lưu dưới đáy và làm quy trình vệ sinh gọn hơn. Khi triển khai, phần quan trọng là chốt đúng vật liệu inox và seat theo môi chất để đảm bảo độ bền lâu dài.
• Hệ làm việc có áp và nhiệt theo thiết kế hệ thống: Van bi xả đáy inox có thể dùng trong các hệ có áp suất và nhiệt độ theo thiết kế, nhưng cần đối chiếu đúng cấu hình. Thân inox chỉ là một phần, còn giới hạn nhiệt và độ bền làm kín phụ thuộc nhiều vào seat và gioăng, nên chọn seat đúng là yếu tố quyết định.

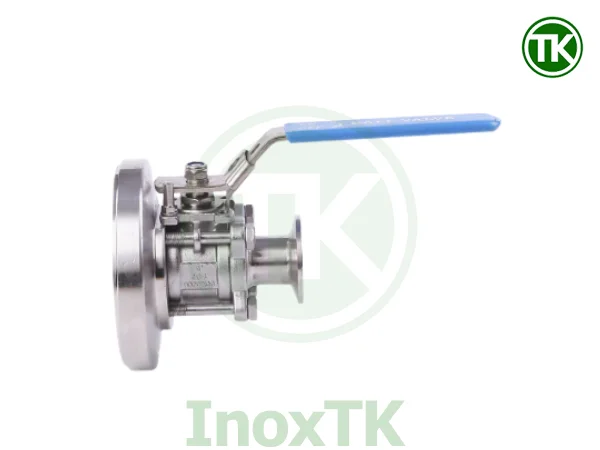

8. Lưu ý lắp đặt và bảo trì

Điểm xả đáy muốn hiệu quả thì phải đúng vị trí, đúng hướng thoát và đúng cách vận hành. Các lưu ý dưới đây giúp giảm kẹt, giảm mòn seat và giữ độ kín ổn định hơn theo thời gian.

• Bố trí đúng điểm thấp nhất, tránh tạo túi đọng trước cửa xả: Van cần đặt đúng vị trí thấp nhất để cặn và tồn dư tự “tụ” về đó. Đường xả nên gọn và thoáng. Nếu bố trí vòng vèo hoặc tạo đoạn thấp trước cửa xả, bạn vô tình tạo thêm túi đọng mới, khiến xả không dứt và cặn tích lại.
• Đảm bảo kết nối sạch và siết đúng kỹ thuật: Với clamp, bề mặt kẹp phải sạch, gioăng đúng chuẩn và lực siết đều để tránh rò. Với các kiểu kết nối khác, cần kiểm soát độ thẳng lắp và độ kín của mối nối, vì điểm xả đáy rò sẽ gây bẩn nền và rất khó chịu trong vận hành.
• Quy tắc vận hành để hạn chế kẹt bi và mài seat: Nên mở đủ góc, xả đủ thời gian để cuốn cặn ra hết rồi đóng dứt khoát. Tránh đóng mở lưng chừng vì đây là kiểu thao tác làm seat mòn nhanh nhất, nhất là khi có cặn cấn vào vùng làm kín.
• Dấu hiệu rò, kẹt và hướng xử lý cơ bản: Nếu thấy rò nhẹ ở đáy bồn, đóng không dứt hoặc thao tác nặng bất thường, nguyên nhân thường là cặn cấn, seat mòn, cụm làm kín trục xuống cấp hoặc lắp lệch làm lực ép không đều. Hướng xử lý cơ bản là vệ sinh vùng cửa xả và vùng làm kín, kiểm tra seat và kiểm tra lại độ thẳng lắp. Khi seat đã mòn hoặc xước rõ, nên thay seat đúng chủng loại để khôi phục độ kín, tránh cố siết mạnh vì dễ làm cụm xuống cấp nhanh hơn.

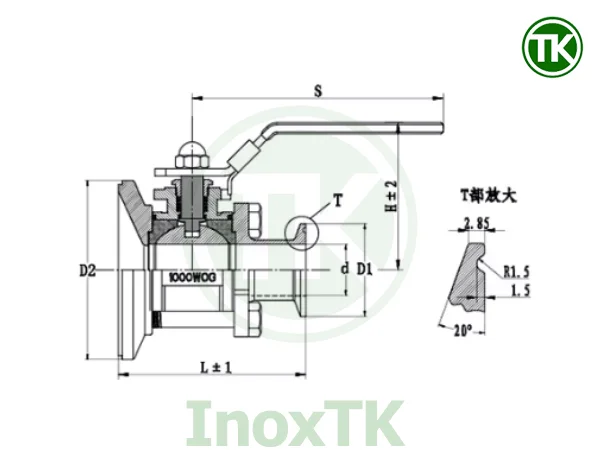

9. Bảng kích thước van bi xả đáy inox

Bảng kích thước dưới đây là dữ liệu tham khảo giúp bạn đối chiếu nhanh hình học lắp đặt của van bi xả đáy inox theo từng size.

Trong đó:

• d thường là đường kính thông dòng
• D1 và D2 là các đường kính ngoài của cụm kết nối
• L là chiều dài thân
• H là chiều cao tổng
• S là kích thước tổng theo phương ngang của cụm van

10. Mua van bi xả đáy inox ở đâu?

Van bi xả đáy inox được lắp trực tiếp tại đáy bồn, tank hoặc thiết bị chứa để kiểm soát quá trình xả lưu chất, cặn và phần nguyên liệu còn tồn dư. Vì vậy, việc lựa chọn nhà cung cấp có hiểu biết về van inox, kết nối đường ống và điều kiện vận hành thực tế sẽ giúp khách hàng dễ dàng chọn đúng kích thước, vật liệu, kiểu điều khiển và cấu hình phù hợp với hệ thống.

Inox TK là đơn vị chuyên cung cấp van inox, phụ kiện đường ống inox vi sinh và inox công nghiệp cho các nhà máy thực phẩm, đồ uống, dược phẩm, mỹ phẩm, hóa chất và nhiều lĩnh vực sản xuất khác. Với dòng van bi xả đáy inox, khách hàng được hỗ trợ lựa chọn sản phẩm theo vị trí lắp đặt, tính chất lưu chất và yêu cầu đóng mở của từng hệ thống.

Một số lợi thế khi mua van bi xả đáy inox tại Inox TK:

• Chuyên sâu về van và vật tư inox: Cung cấp đồng bộ van, ống, mặt bích, clamp, gioăng và các phụ kiện cần thiết cho hệ thống đường ống.
• Có phiên bản tay gạt và điều khiển khí nén: Đáp ứng cả nhu cầu vận hành thủ công và tự động hóa quá trình xả đáy.
• Vật liệu inox 304 và inox 316L: Phù hợp với nhiều môi trường làm việc, từ nước sạch, thực phẩm đến lưu chất có yêu cầu chống ăn mòn cao hơn.
• Hỗ trợ chọn đúng kích thước và kiểu kết nối: Tư vấn theo đường kính bồn, cửa xả, tiêu chuẩn clamp, mặt bích hoặc kiểu lắp đặt thực tế.
• Tư vấn theo tính chất lưu chất: Hỗ trợ xác định cấu hình van phù hợp với chất lỏng, dung dịch sệt, cặn hoặc môi trường cần vệ sinh thường xuyên.
• Hỗ trợ phụ kiện điều khiển khí nén: Có thể tư vấn thêm bộ điều khiển khí nén, van điện từ, công tắc hành trình và các phụ kiện liên quan.
• Báo giá theo cấu hình thực tế: Giá sản phẩm được xác định theo kích thước, vật liệu, kiểu điều khiển, phụ kiện đi kèm và số lượng đặt hàng.
• Hỗ trợ giao hàng toàn quốc: Đáp ứng đơn hàng lẻ, đơn hàng số lượng lớn và nhu cầu cung cấp cho công trình, nhà máy hoặc dự án.

Khách hàng cần mua van bi xả đáy inox tay gạt hoặc điều khiển khí nén có thể liên hệ Inox TK để được tư vấn cấu hình phù hợp, báo giá nhanh và hỗ trợ lựa chọn các phụ kiện kết nối đồng bộ với hệ thống.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.2480 (Ưu tiên liên hệ quaZalo Ms. Quỳnh Anh)
• SĐT: 088.666.4040 (Ưu tiên liên hệ quaZalo Ms. Dung)
• SĐT: 088.666.4291 (Ưu tiên liên hệ quaZalo Ms. Đông)
• SĐT: 088.666.5457 (Ưu tiên liên hệ quaZalo Ms. Bích)

10. FAQ

Van bi xả đáy khác gì van bi thường?
Van bi xả đáy được chọn theo đúng “chức năng và vị trí”. Nó làm việc tại điểm thấp nhất để xả cặn và phần tồn dư, nên yêu cầu quan trọng là xả dứt và đóng kín ổn định trong môi trường dễ bám bẩn. Van bi thường lắp line phục vụ đóng mở dòng chính, vẫn có thể dùng làm xả nhưng thường không tối ưu ở hiệu quả xả sạch, dễ phát sinh túi đọng và khó bảo trì vệ sinh hơn khi đặt dưới đáy bồn.

Nên chọn tay gạt hay khí nén?
Nếu tần suất xả không cao, vị trí đáy bồn dễ thao tác và bạn muốn cấu hình gọn đơn giản thì tay gạt thường đủ dùng. Nếu xả lặp lại nhiều lần, cần đóng mở nhanh, đều và muốn đưa xả đáy vào quy trình vận hành theo mẻ thì khí nén là lựa chọn hợp hơn vì thao tác ổn định và ít phụ thuộc người vận hành.

Khi nào nên dùng inox 304 hay 316?
304 phù hợp cho các môi trường phổ thông và tối ưu chi phí khi mức ăn mòn không quá cao. 316 hoặc 316L thường được ưu tiên khi môi chất có tính ăn mòn mạnh hơn hoặc có yếu tố clorua, vì nhóm này có xu hướng gây ăn mòn rỗ, ăn mòn kẽ và làm 304 xuống nhanh hơn trong thực tế. Nếu bạn không chắc môi chất, cách an toàn là cung cấp tên môi chất, nồng độ và nhiệt độ để chốt vật liệu theo phạm vi phù hợp.

Van bi rò ở đáy bồn thường do đâu?
Rò ở đáy bồn thường xuất phát từ seat mòn hoặc xước, cặn kẹt ở vùng làm kín khiến bi không ép kín hoàn toàn, cụm làm kín trục xuống cấp theo thời gian, hoặc lắp đặt lệch gây lực ép không đều. Với hệ xả đáy, rò nhỏ cũng dễ gây bẩn nền, nên nếu xuất hiện rò nhẹ kéo dài, thường nên kiểm tra seat và vệ sinh vùng làm kín trước khi tăng lực siết.
