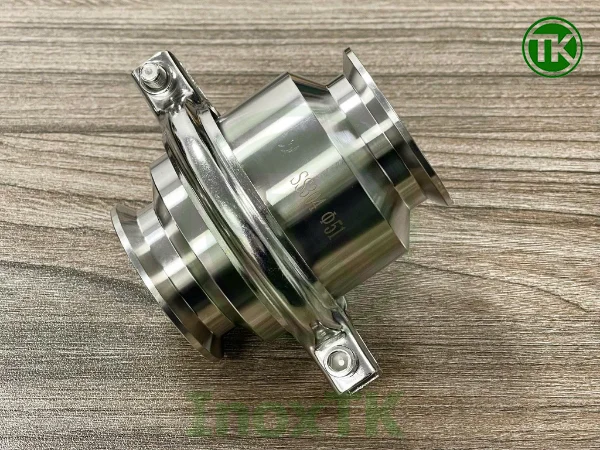

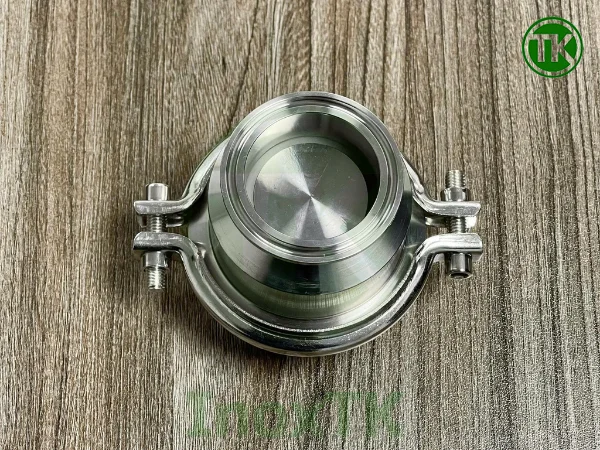

Van một chiều inox vi sinh nối clamp

1. Van một chiều inox vi sinh nối clamp là gì?

Van một chiều inox vi sinh nối clamp hay còn gọi là van một chiều lò xo vi sinh, là loại van có tác dụng kiểm soát hướng dòng chảy, chỉ cho phép lưu chất đi qua theo một chiều nhất định và ngăn không cho lưu chất chảy ngược trở lại. Van vận hành hoàn toàn tự động dựa vào áp lực của dòng chảy kết hợp với lực đàn hồi của lò xo.

Tác dụng chính của van một chiều inox vi sinh là ngăn hiện tượng hồi lưu, đồng thời bảo vệ bơm, thiết bị và các bộ phận nằm phía sau van trong hệ thống đường ống.

Đây là dòng van chuyên sử dụng trong hệ thống vi sinh có yêu cầu cao về độ sạch và vệ sinh. Van thường được chế tạo từ inox 304 hoặc inox 316L, bề mặt được gia công nhẵn và sử dụng kết nối clamp để thuận tiện cho việc tháo lắp, vệ sinh.

So với các loại van một chiều công nghiệp thông thường như van một chiều lò xo ren hoặc van một chiều lá lật ren, van một chiều vi sinh clamp có thiết kế gọn, bề mặt hoàn thiện tốt hơn và phù hợp hơn với các hệ thống thực phẩm, đồ uống, dược phẩm và sản xuất yêu cầu vệ sinh cao.

2. Cấu tạo van một chiều vi sinh clamp inox

Van một chiều vi sinh clamp inox được cấu tạo từ nhiều bộ phận phối hợp với nhau nhằm đảm bảo khả năng chống chảy ngược, làm kín tốt và đáp ứng yêu cầu vệ sinh trong hệ thống đường ống vi sinh. Cấu tạo cơ bản gồm:

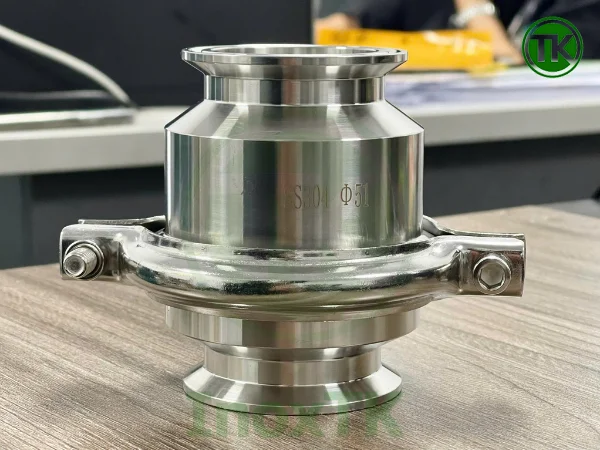

• Thân van: Gồm hai phần thân được liên kết với nhau bằng cùm kẹp clamp và gioăng làm kín. Thân van thường được chế tạo từ inox 304 hoặc inox 316L, có bề mặt trong được gia công nhẵn để hạn chế bám cặn và thuận tiện cho quá trình vệ sinh.

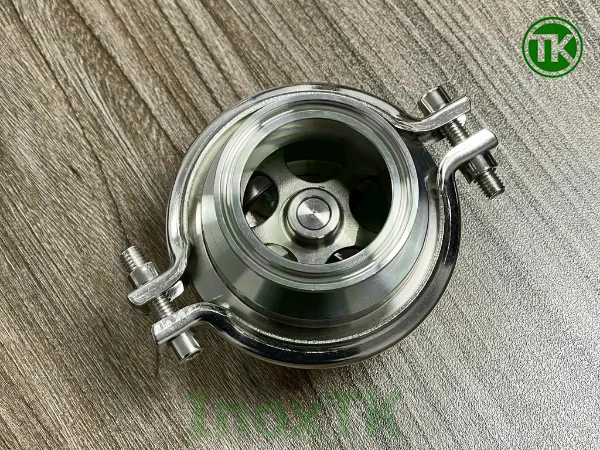

• Đĩa van: Là bộ phận trực tiếp thực hiện chức năng đóng – mở dòng lưu chất. Khi áp suất đầu vào đủ lớn, đĩa van được đẩy mở để lưu chất đi qua. Khi áp suất giảm hoặc xuất hiện dòng chảy ngược, đĩa van sẽ đóng lại để ngăn lưu chất hồi về phía trước.
• Lò xo: Được bố trí phía sau đĩa van, có nhiệm vụ tạo lực hồi giúp đĩa van nhanh chóng trở về trạng thái đóng khi áp lực dòng chảy giảm. Nhờ đó, van có thể hạn chế hiện tượng chảy ngược ngay cả khi hệ thống dừng vận hành đột ngột.
• Gioăng làm kín: Thường sử dụng gioăng Silicone hoặc các vật liệu phù hợp với môi trường vi sinh. Gioăng được bố trí tại vị trí tiếp xúc giữa các phần thân van, giúp tăng độ kín, hạn chế rò rỉ lưu chất và thuận tiện khi tháo vệ sinh hoặc thay thế.

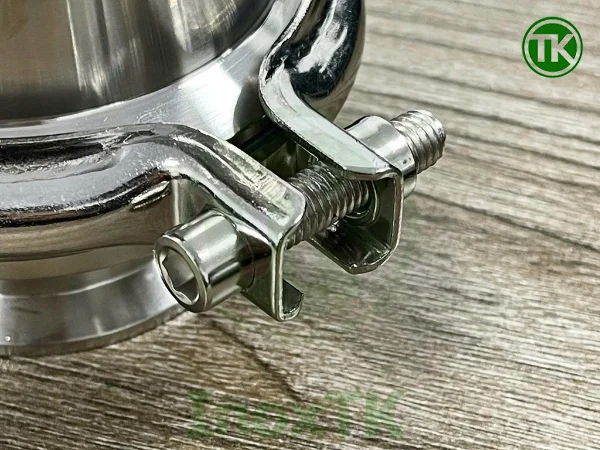

• Cùm kẹp clamp: Có nhiệm vụ liên kết hai phần thân van thành một cụm hoàn chỉnh. Kiểu kết nối clamp cho phép tháo lắp nhanh, vệ sinh thuận tiện và không cần sử dụng dụng cụ phức tạp, phù hợp với các hệ thống thực phẩm, đồ uống, dược phẩm và hóa mỹ phẩm.

3. Vật liệu cấu tạo của van một chiều inox vi sinh nối clamp

Là van chuyên sử dụng cho những hệ thống ống inox vi sinh có yêu cầu khắt khe nên chất liệu tạo nên van cũng phải có chất lượng vượt trội. Thép không gỉ hay còn gọi là inox, là loại vật liệu có thể đáp ứng được các tiêu chí yêu cầu để chế tạo van.

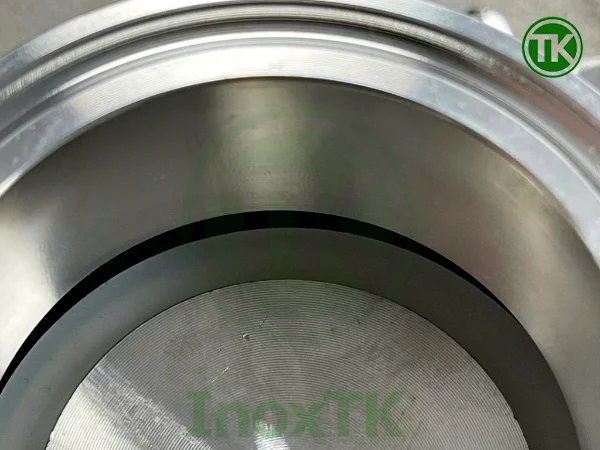

Toàn bộ các bộ phận của van sẽ được làm từ inox 304 hoặc inox 316, được đánh bóng với độ Ra 0.4 μm ∼ 0.8μm để hạn chế tối đa việc tồn đọng lại cặn (là nguyên nhân gây nên những mảng bám làm ảnh hưởng đến chất lượng của lưu chất bên trong).

Gioăng làm kín của van một chiều vi sinh clamp được làm từ vật liệu silicon có khả năng làm kín tuyệt vời.

3.1. Đặc điểm của thép không gỉ phù hợp với việc chế tạo van một chiều vi sinh clamp

Thép không gỉ hay inox là loại vật liệu có độ bền cực kì cao, đặc biệt 2 mác inox 304 và inox 316 là 2 loại cao cấp trong các dòng inox hiện nay. Đây cũng là vật liệu chủ yếu để tạo ra van một chiều inox vi sinh.

Những ưu điểm của thép không gỉ giúp nó có độ bền tốt như vậy có thể kể đến như:

• Khả năng chịu nhiệt độ cao của inox là rất tốt, vật liệu này có thể làm việc được trong khoảng nhiệt max 800ºC – 900ºC mà không bị biến đổi.
• Khả năng chịu lực của inox tốt hơn các loại gang, thép thông thường.
• Khả năng chống ăn mòn của inox đối với các loại hoá chất là rất tốt, đặc biệt là inox 316.

3.2. Vật liệu silicon dùng trong van một chiều inox vi sinh

Silicon là một vật liệu không còn xa lạ trong cuộc sống hiện nay, đây là vật liệu an toàn được sử dụng nhiều trong lĩnh vực y tế và các dụng cụ phục vụ đời sống cũng như trong sản xuất.

Hãy cùng tìm hiểu xem nó có những đặc điểm gì để phù hợp sử dụng làm ron – gioăng của van một chiều vi sinh clamp.

• Đây là một chất có tính đàn hồi và mềm dẻo nên dễ dàng lấp đầy các khoảng trống trên bề mặt mà nó tiếp xúc.
• Khả năng làm việc trong nhiệt độ cao, khoảng -50ºC – 150ºC.
• Nó có khả năng chống chịu các loại hoá chất như axit loãng, kiềm loãng, dung môi. Tuy nhiên sẽ không chịu được các loại hoá chất có tính ăn mòn mạnh như toluen, xylene,…

4. Thông số kỹ thuật van một chiều vi sinh clamp inox

Van một chiều vi sinh clamp inox được thiết kế để sử dụng trong các hệ thống đường ống cần kiểm soát dòng chảy theo một chiều nhất định. Khi lựa chọn sản phẩm, cần quan tâm đến các yếu tố như vật liệu chế tạo, kích thước, tiêu chuẩn kết nối, áp suất, nhiệt độ và độ hoàn thiện bề mặt để đảm bảo van phù hợp với điều kiện vận hành thực tế.

4.1. Thông số kỹ thuật van một chiều vi sinh clamp inox

Van sử dụng kiểu kết nối clamp tháo lắp nhanh, kết hợp cơ cấu đĩa van và lò xo hồi để tự động đóng mở theo áp lực của lưu chất. Thiết kế này giúp van có kết cấu gọn, thuận tiện trong quá trình lắp đặt, vệ sinh và bảo dưỡng.

• Vật liệu thân van: Inox 304, inox 316L
• Vật liệu gioăng: Silicone
• Kiểu kết nối: Clamp vi sinh
• Kích thước: DN15 – DN100
• Tiêu chuẩn kết nối: DIN, SMS, ISO
• Áp lực làm việc: 0 – 10 bar
• Nhiệt độ làm việc: -10°C đến 120°C
• Bề mặt hoàn thiện: Đánh bóng vi sinh Ra ≤ 0,8 µm
• Phương thức hoạt động: Tự động đóng mở bằng áp lực dòng chảy và lực hồi lò xo
• Môi trường sử dụng: Thực phẩm, đồ uống, bia sữa, dược phẩm, mỹ phẩm và các hệ thống lưu chất sạch
• Xuất xứ: Trung Quốc

4.2. Bảng kích thước van một chiều vi sinh clamp inox

Kích thước van cần được lựa chọn phù hợp với đường kính và tiêu chuẩn của hệ thống đường ống đang sử dụng. Ngoài size danh nghĩa, các thông số trên bản vẽ như đường kính mặt clamp và chiều dài tổng thể cũng cần được đối chiếu để đảm bảo quá trình lắp đặt chính xác.

Lưu ý: Bảng kích thước trên dùng để tham khảo. Kích thước thực tế có thể chênh lệch tùy theo tiêu chuẩn và từng dòng van, vì vậy cần kiểm tra kích thước sản phẩm trước khi lắp đặt.

5. Nguyên lý hoạt động của van một chiều inox vi sinh clamp

Van một chiều inox vi sinh clamp hoạt động hoàn toàn tự động dựa trên áp lực của dòng lưu chất kết hợp với lực đàn hồi của lò xo. Van không cần tay vận hành hay bộ điều khiển bên ngoài mà sẽ tự đóng – mở theo trạng thái dòng chảy trong đường ống.

• Khi hệ thống chưa có dòng chảy: Lò xo luôn tạo lực đẩy lên đĩa van, giữ đĩa ở vị trí đóng và ép sát vào bề mặt làm kín. Nhờ đó, đường ống được ngăn cách và hạn chế lưu chất chảy ngược qua van.
• Khi lưu chất chảy đúng chiều: Áp lực đầu vào tác động trực tiếp lên đĩa van. Khi lực của dòng chảy lớn hơn lực đàn hồi của lò xo, đĩa van được đẩy mở, đồng thời lò xo bị nén lại để tạo khoảng trống cho lưu chất đi qua.
• Khi áp suất giảm hoặc dòng chảy dừng: Lực tác động lên đĩa van giảm xuống, lúc này lò xo giãn ra và đẩy đĩa van trở về vị trí đóng. Quá trình này giúp van nhanh chóng ngăn dòng lưu chất có xu hướng chảy ngược trở lại.

Nhờ cơ chế đóng mở tự động này, van một chiều vi sinh clamp có thể duy trì dòng chảy theo một hướng, góp phần bảo vệ bơm, đường ống và các thiết bị phía sau khỏi hiện tượng hồi lưu.

6. Ứng dụng của van một chiều inox vi sinh clamp

Van một chiều inox vi sinh clamp được sử dụng phổ biến trong các hệ thống có yêu cầu cao về độ sạch, khả năng chống ăn mòn và kiểm soát dòng chảy một chiều. Kiểu kết nối clamp giúp van dễ tháo lắp, vệ sinh và phù hợp với nhiều dây chuyền sản xuất vi sinh.

Một số vị trí ứng dụng phổ biến gồm:

• Lắp sau máy bơm: Giúp ngăn lưu chất chảy ngược về phía bơm khi thiết bị dừng hoạt động, từ đó hạn chế hiện tượng quay ngược, mất mồi hoặc ảnh hưởng đến độ bền của bơm.
• Lắp trên đường ống chỉ cho phép dòng chảy theo một chiều: Van giúp kiểm soát hướng lưu chất và ngăn dòng chảy ngược gây ảnh hưởng đến quá trình sản xuất hoặc làm sai lệch lưu lượng trong hệ thống.
• Lắp tại đường cấp vào bồn chứa hoặc bồn phối trộn: Giúp ngăn lưu chất trong bồn chảy ngược trở lại đường cấp khi áp suất phía trước giảm xuống.
• Lắp trong hệ thống CIP/SIP: Van có thể được sử dụng để kiểm soát hướng lưu thông của nước nóng, dung dịch vệ sinh hoặc lưu chất trong quá trình làm sạch hệ thống.
• Ứng dụng trong ngành thực phẩm và đồ uống: Phù hợp với dây chuyền sản xuất bia, sữa, nước giải khát, nước tinh khiết, nước sốt và các loại thực phẩm dạng lỏng.
• Ứng dụng trong dược phẩm và mỹ phẩm: Sử dụng tại các đường ống cần hạn chế nhiễm chéo, kiểm soát chiều dòng chảy và duy trì điều kiện vệ sinh trong quá trình sản xuất.

7. Dấu hiệu cần kiểm tra hoặc thay thế các chi tiết bên trong van

Sau một thời gian vận hành, các chi tiết như gioăng làm kín, lò xo và đĩa van có thể bị mài mòn, bám cặn hoặc suy giảm khả năng làm việc. Việc nhận biết sớm các dấu hiệu bất thường giúp hạn chế tình trạng van mất kín, dòng lưu chất hồi ngược hoặc ảnh hưởng đến hoạt động của toàn bộ hệ thống.

Một số dấu hiệu thường gặp cần kiểm tra gồm:

• Van đóng không kín, xuất hiện dòng chảy ngược: Đây là dấu hiệu rõ nhất cho thấy bề mặt đĩa van, gioăng hoặc lò xo có thể đã bị mòn, biến dạng hoặc bám cặn. Nếu vệ sinh nhưng tình trạng không cải thiện thì nên kiểm tra để thay thế chi tiết phù hợp.
• Đĩa van đóng mở chậm hoặc bị kẹt: Cặn lưu chất, dị vật hoặc bề mặt bên trong bị bám bẩn có thể làm cản trở chuyển động của đĩa van. Trường hợp đĩa bị cong, xước hoặc biến dạng thì cần thay mới để đảm bảo van hoạt động ổn định.
• Lò xo yếu hoặc mất độ đàn hồi: Khi lò xo không còn đủ lực hồi, đĩa van sẽ đóng chậm hoặc không ép kín vào vị trí làm kín. Điều này làm giảm khả năng chống hồi lưu và có thể khiến van rung khi dòng chảy thay đổi.
• Gioăng bị chai cứng, nứt hoặc biến dạng: Gioăng Silicone sau thời gian dài tiếp xúc với nhiệt độ, áp suất và lưu chất có thể mất độ đàn hồi. Khi gioăng xuất hiện vết nứt, phồng, méo hoặc không còn ôm kín bề mặt tiếp xúc thì nên thay mới.
• Van phát ra tiếng kêu hoặc rung bất thường: Hiện tượng này có thể xuất phát từ đĩa van đóng mở liên tục, lò xo không ổn định hoặc chi tiết bên trong bị lỏng. Cần tháo van kiểm tra để xác định chính xác nguyên nhân.
• Rò rỉ tại vị trí thân van hoặc kết nối clamp: Nếu đã kiểm tra cùm clamp và lắp đúng vị trí nhưng vẫn rò rỉ, nguyên nhân có thể do gioăng bị hỏng, bề mặt tiếp xúc bị xước hoặc chi tiết bên trong lắp lệch.
• Lưu lượng qua van giảm bất thường: Cặn bẩn tích tụ quanh đĩa van, lò xo hoặc khoang bên trong có thể làm giảm tiết diện dòng chảy. Nếu vệ sinh không khắc phục được, cần kiểm tra tình trạng cơ khí của các chi tiết bên trong.

Khi phát hiện các dấu hiệu trên, không nhất thiết phải thay toàn bộ van ngay. Nên tháo kiểm tra từng bộ phận để xác định chính xác chi tiết bị hỏng và ưu tiên thay riêng gioăng, lò xo hoặc đĩa van nếu thân van vẫn còn đảm bảo chất lượng.

8. Tìm mua van một chiều inox vi sinh ở đâu?

Để đảm bảo van lắp đúng kích thước, đúng tiêu chuẩn clamp và phù hợp với điều kiện vận hành của hệ thống, người mua nên lựa chọn đơn vị có kinh nghiệm cung cấp van và phụ kiện inox vi sinh, đồng thời có khả năng tư vấn chính xác về vật liệu, áp suất, nhiệt độ và loại lưu chất sử dụng.

Inox TK hiện cung cấp van một chiều inox vi sinh nối clamp với nhiều kích thước từ DN15 – DN100, vật liệu inox 304 và inox 316L, phù hợp cho hệ thống thực phẩm, đồ uống, bia sữa, dược phẩm, mỹ phẩm và các dây chuyền sản xuất yêu cầu độ sạch cao.

Một số lợi thế khi lựa chọn sản phẩm tại Inox TK:

• Hàng có sẵn nhiều kích thước: Đáp ứng nhanh nhu cầu thay thế, bảo trì hoặc lắp mới đường ống.
• Đa dạng vật liệu: Cung cấp các lựa chọn inox 304 và inox 316L, hỗ trợ lựa chọn vật liệu theo từng môi trường sử dụng.
• Đầy đủ giấy tờ: Sản phẩm có CO-CQ, chứng từ nguồn gốc và hóa đơn VAT đầy đủ theo yêu cầu.
• Hỗ trợ kiểm tra thông số: Tư vấn size, đường kính mặt clamp, tiêu chuẩn DIN/SMS/ISO trước khi đặt hàng, hạn chế tình trạng mua đúng DN nhưng không tương thích với đường ống.
• Đáp ứng đơn hàng số lượng lớn: Nhận cung cấp cho nhà máy, công trình, dự án và hỗ trợ đặt nhập các quy cách theo yêu cầu.
• Giao hàng toàn quốc: Hỗ trợ đóng gói và vận chuyển phù hợp với từng số lượng đơn hàng.

Ngoài van một chiều vi sinh clamp, Inox TK còn cung cấp đồng bộ các loại van vi sinh, phụ kiện clamp, ống inox vi sinh, gioăng và cùm kẹp, thuận tiện khi khách hàng cần hoàn thiện hoặc thay thế nhiều hạng mục trên cùng một hệ thống đường ống.

Khi cần lựa chọn van, khách hàng nên cung cấp trước kích thước đường ống, tiêu chuẩn kết nối, vật liệu yêu cầu, nhiệt độ, áp suất và loại lưu chất để được tư vấn đúng sản phẩm và hạn chế phát sinh phụ kiện chuyển đổi khi lắp đặt.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ quaZalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ quaZalo– Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ quaZalo– Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ quaZalo– Ms. Bích)

9. Câu hỏi thường gặp về van một chiều inox vi sinh clamp

Van một chiều vi sinh clamp có cần cấp điện hoặc khí nén để hoạt động không?
Không. Van hoạt động hoàn toàn tự động dựa trên áp lực của dòng lưu chất và lực đàn hồi của lò xo. Khi áp lực đầu vào đủ lớn, đĩa van được đẩy mở; khi dòng chảy dừng hoặc có xu hướng chảy ngược, lò xo sẽ đưa đĩa van trở về vị trí đóng.

Van một chiều vi sinh có thể lắp ngay sau máy bơm không?
Có. Đây là một trong những vị trí lắp đặt phổ biến nhất của van một chiều. Van giúp ngăn lưu chất từ phía sau chảy ngược trở lại khi bơm dừng hoạt động, qua đó góp phần bảo vệ bơm và duy trì hướng dòng chảy của hệ thống.

Van một chiều clamp có thể lắp theo phương đứng không?
Có thể, tùy theo thiết kế của từng loại van và hướng dòng chảy. Với van một chiều dạng lò xo, lực lò xo hỗ trợ đưa đĩa van trở về vị trí đóng nên khả năng bố trí thường linh hoạt hơn. Tuy nhiên, khi lắp đặt phải đảm bảo đúng chiều dòng chảy quy định của van.

Vì sao bơm đang chạy nhưng van một chiều không mở hoặc lưu lượng qua van rất yếu?
Nguyên nhân thường gặp là áp suất đầu vào chưa đủ để thắng lực lò xo, van chọn quá lớn so với lưu lượng thực tế, đĩa van bị bám cặn hoặc van được lắp sai chiều. Cần kiểm tra lần lượt áp suất bơm, hướng lắp, tình trạng lò xo và khả năng chuyển động của đĩa van.

Gioăng và lò xo bên trong van có thể thay riêng được không?
Có. Với thiết kế thân van có thể tháo rời, người sử dụng có thể kiểm tra và thay riêng gioăng, lò xo hoặc một số chi tiết bên trong khi chúng bị mòn hoặc hư hỏng. Không nhất thiết phải thay toàn bộ van nếu thân van vẫn còn sử dụng tốt.

Nên lựa chọn van inox 304 hay inox 316L?
Inox 304 phù hợp với phần lớn hệ thống nước, thực phẩm, đồ uống và các lưu chất thông thường. Inox 316L nên được ưu tiên trong môi trường có tính ăn mòn cao hơn, lưu chất có muối, một số loại hóa chất hoặc hệ thống yêu cầu cao hơn về khả năng chống ăn mòn.

Van một chiều vi sinh clamp có sử dụng được cho nước nóng không?
Có, nhưng cần kiểm tra giới hạn nhiệt độ của cả thân van và đặc biệt là gioăng làm kín. Với cấu hình sử dụng gioăng Silicone, nhiệt độ vận hành phải nằm trong giới hạn cho phép của loại gioăng và thông số kỹ thuật của từng model van.

Van một chiều vi sinh có làm giảm áp suất của hệ thống không?
Van tạo ra một mức trở lực nhất định vì dòng lưu chất phải thắng lực của lò xo và đẩy đĩa van mở trước khi đi qua. Mức tổn thất áp suất phụ thuộc vào kích thước van, lưu lượng, thiết kế bên trong và lực lò xo. Vì vậy, lựa chọn đúng size van là yếu tố quan trọng để hạn chế tổn thất áp không cần thiết.

Tại sao van đã đóng nhưng lưu chất vẫn có hiện tượng chảy ngược?
Có thể do cặn hoặc dị vật mắc tại bề mặt làm kín, gioăng bị chai cứng, đĩa van bị xước hoặc lò xo đã yếu. Nên tháo van để vệ sinh và kiểm tra từng chi tiết trước khi quyết định thay thế.

Van một chiều vi sinh clamp có dùng được cho lưu chất đặc không?
Có thể sử dụng với một số lưu chất có độ nhớt nhất định, nhưng cần xem xét kỹ khả năng đẩy mở đĩa van và nguy cơ lưu chất bám quanh lò xo, đĩa van. Với lưu chất quá đặc, chứa nhiều hạt hoặc dễ đóng cặn, cần đánh giá riêng điều kiện vận hành trước khi lựa chọn loại van này.
