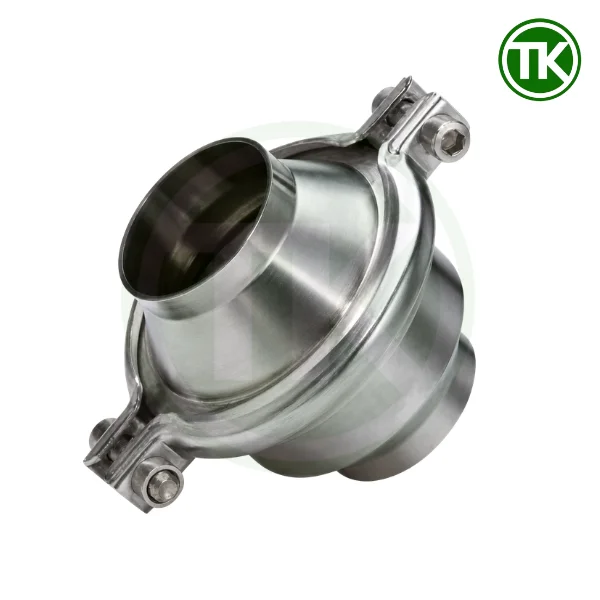

Van một chiều vi sinh nối hàn

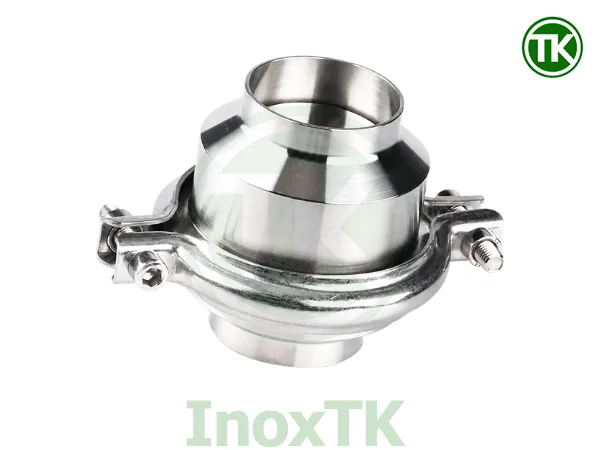

1. Van một chiều vi sinh nối hàn là gì?

Van một chiều vi sinh nối hàn là dòng van inox vi sinh có nhiệm vụ cho lưu chất đi qua theo một chiều nhất định và ngăn không cho dòng chảy quay ngược trở lại. Van vận hành hoàn toàn tự động dựa vào áp lực của dòng chảy kết hợp với lực đẩy của lò xo bên trong, không cần dùng tay gạt, điện hay khí nén để đóng mở.

Điểm khác biệt của dòng van này nằm ở kiểu kết nối hàn. Hai đầu van được gia công dạng đầu hàn để hàn trực tiếp vào đường ống inox vi sinh, tạo liên kết cố định, gọn và chắc trên tuyến ống. Kiểu kết nối này phù hợp với những hệ thống đã ổn định, ít cần tháo rời van trong quá trình vận hành.

Tác dụng chính của van một chiều vi sinh nối hàn là giữ dòng chảy đi đúng hướng và hạn chế hiện tượng hồi lưu về bơm, bồn chứa hoặc các thiết bị phía trước. Đây là dòng van chuyên dùng trong các hệ thống inox vi sinh có yêu cầu độ sạch cao, bề mặt hoàn thiện tốt hơn so với các dòng van một chiều công nghiệp thông thường như van một chiều lò xo ren hoặc van một chiều lá lật ren.

2. Cấu tạo của van một chiều vi sinh nối hàn

Van một chiều vi sinh nối hàn nhìn bên ngoài khá gọn, nhưng điểm quan trọng nằm ở cụm đóng mở bên trong. Chính đĩa van, lò xo và gioăng làm kín là những chi tiết giúp van tự mở khi dòng đi đúng chiều và tự đóng khi dòng có xu hướng quay ngược.

• Thân van inox vi sinh: Thân van là phần vỏ chính, thường làm từ inox 304 hoặc inox 316L. Bộ phận này chịu áp lực dòng chảy và chứa toàn bộ cụm đĩa van, lò xo, gioăng bên trong. Bề mặt thân van được xử lý nhẵn để phù hợp với hệ thống vi sinh, hạn chế bám cặn tốt hơn so với van công nghiệp thông thường.
• Hai đầu hàn vi sinh: Đây là điểm nhận dạng rõ nhất của dòng van này. Hai đầu van được hàn trực tiếp vào ống inox vi sinh, tạo liên kết cố định và gọn trên tuyến ống. Chất lượng đầu hàn ảnh hưởng trực tiếp đến độ đồng tâm, độ kín và tính sạch của mối nối sau khi thi công.
• Đĩa van chặn dòng: Đĩa van là chi tiết quyết định khả năng chống chảy ngược. Khi dòng đi đúng chiều, đĩa van mở ra để lưu chất đi qua. Khi dòng yếu hoặc quay ngược, đĩa van đóng lại để chặn hồi lưu. Nếu đĩa van đóng không kín, van sẽ không đạt hiệu quả chống ngược như mong muốn.
• Lò xo hồi vị: Lò xo giúp đĩa van tự trở về vị trí đóng khi áp lực dòng giảm. Đây là chi tiết làm cho van hoạt động tự động mà không cần tay gạt, điện hay khí nén. Lò xo ổn định thì van phản ứng nhanh hơn khi dòng chảy thay đổi.
• Gioăng Silicone hoặc PTFE: Gioăng nằm tại vị trí làm kín giữa đĩa van và thân van. Gioăng Silicone mềm, đàn hồi tốt, phù hợp với nhiều hệ thống vi sinh thông dụng. Gioăng PTFE có bề mặt trơn, chịu hóa chất tốt hơn và phù hợp với môi trường yêu cầu độ ổn định cao hơn. Chọn đúng gioăng sẽ giúp van kín hơn và bền hơn khi vận hành.

3. Nguyên lý hoạt động của van một chiều vi sinh nối hàn

Van một chiều vi sinh nối hàn hoạt động hoàn toàn tự động dựa trên áp lực dòng chảy và lực hồi của lò xo. Ở trạng thái bình thường, khi chưa có lưu chất đi qua hoặc áp lực dòng chưa đủ lớn, lò xo giữ đĩa van ở vị trí đóng.

Khi lưu chất đi đúng chiều và tạo đủ áp lực, dòng chảy sẽ đẩy đĩa van mở ra, cho lưu chất đi qua thân van theo hướng thiết kế. Lúc này, van không cần bất kỳ thao tác điều khiển nào từ bên ngoài. Toàn bộ quá trình mở van phụ thuộc vào áp lực thực tế của dòng chảy trong đường ống.

Khi dòng chảy yếu dần, dừng lại hoặc có xu hướng quay ngược, lò xo sẽ đẩy đĩa van trở về vị trí đóng. Nếu xuất hiện áp lực ngược từ phía sau, áp lực này tiếp tục ép đĩa van về phía vị trí làm kín, giúp hạn chế lưu chất hồi ngược về bơm, bồn hoặc tuyến ống phía trước.

Vì van chỉ hoạt động đúng theo một chiều dòng chảy, chiều lắp đặt là yếu tố bắt buộc phải kiểm tra trước khi hàn cố định vào đường ống. Nếu lắp ngược chiều, van có thể không mở đúng hướng hoặc gây cản dòng trong hệ thống.

4. Vật liệu cấu tạo của van một chiều vi sinh nối hàn

Vật liệu là yếu tố quyết định van một chiều vi sinh nối hàn có đáp ứng được yêu cầu của hệ thống inox vi sinh hay không. Với dòng van này, không chỉ thân van cần bền và sạch, mà gioăng làm kín cũng phải phù hợp để đảm bảo khả năng chống rò ngược khi van đóng.

4.1. Vật liệu thân van

Thân van một chiều vi sinh nối hàn thường được làm từ inox 304 hoặc inox 316. Đây là hai mác inox phổ biến trong hệ thống đường ống vi sinh nhờ độ bền tốt, khả năng chống ăn mòn ổn định và dễ xử lý bề mặt. So với các vật liệu như gang, thép thông thường hoặc inox chất lượng thấp, inox 304 và inox 316 phù hợp hơn với môi trường cần độ sạch, hạn chế gỉ sét và đảm bảo chất lượng lưu chất đi qua van.

Bề mặt thân van và các chi tiết kim loại bên trong thường được đánh bóng với độ nhám khoảng Ra 0.4 μm – 0.8 μm. Độ nhám này giúp bề mặt van nhẵn hơn, hạn chế cặn lưu chất bám lại trong quá trình vận hành. Với van một chiều vi sinh, điều này khá quan trọng vì bên trong van có đĩa chặn dòng và lò xo, nếu bề mặt thô hoặc xử lý kém, các vị trí tiếp xúc có thể dễ tích tụ cặn và làm giảm độ sạch của hệ thống.

Trong thực tế sử dụng, inox 304 phù hợp với các hệ thống vi sinh thông dụng như nước sạch, nước xử lý, dung dịch trung tính hoặc môi trường ít ăn mòn. Inox 316 có khả năng chống ăn mòn tốt hơn, nên phù hợp hơn với môi trường có hóa chất vệ sinh, độ ẩm cao, dung dịch có tính ăn mòn nhẹ hoặc các hệ thống yêu cầu độ bền vật liệu cao hơn. Vì van nối hàn được hàn cố định vào đường ống, việc chọn đúng vật liệu thân van ngay từ đầu sẽ giúp hạn chế rủi ro phải cắt hàn thay thế về sau.

4.2. Gioăng làm kín

Gioăng làm kín là chi tiết nằm tại vị trí tiếp xúc giữa đĩa van và thân van. Khi dòng chảy dừng hoặc có xu hướng quay ngược, đĩa van đóng lại và gioăng hỗ trợ tạo độ kín, giúp hạn chế lưu chất rò ngược qua thân van. Vì vậy, gioăng không chỉ là chi tiết phụ, mà ảnh hưởng trực tiếp đến khả năng chống hồi lưu của van một chiều vi sinh nối hàn.

Với dòng van này, gioăng thường sử dụng Silicone hoặc PTFE. Gioăng Silicone có độ mềm, đàn hồi tốt và khả năng làm kín ổn định, phù hợp với nhiều hệ thống vi sinh thông dụng. Khi đĩa van đóng lại, Silicone giúp bề mặt tiếp xúc kín hơn, hạn chế rò rỉ và hỗ trợ van làm việc ổn định trong các điều kiện vận hành phổ biến.

Gioăng PTFE có bề mặt trơn, khả năng chịu hóa chất tốt hơn và độ ổn định cao hơn trong nhiều môi trường sử dụng. Loại gioăng này phù hợp hơn với hệ thống có lưu chất đặc biệt, hóa chất vệ sinh hoặc yêu cầu vật liệu làm kín có khả năng chống bám dính tốt. Khi cần tăng độ bền của vị trí làm kín, PTFE thường là lựa chọn đáng cân nhắc hơn Silicone.

Tóm lại, thân van inox 304 hoặc inox 316 quyết định độ bền và khả năng chống ăn mòn của van, còn gioăng Silicone hoặc PTFE quyết định trực tiếp đến độ kín khi van đóng. Hai yếu tố này cần được xem xét cùng nhau để van một chiều vi sinh nối hàn vận hành ổn định, sạch và bền trong hệ thống đường ống vi sinh.

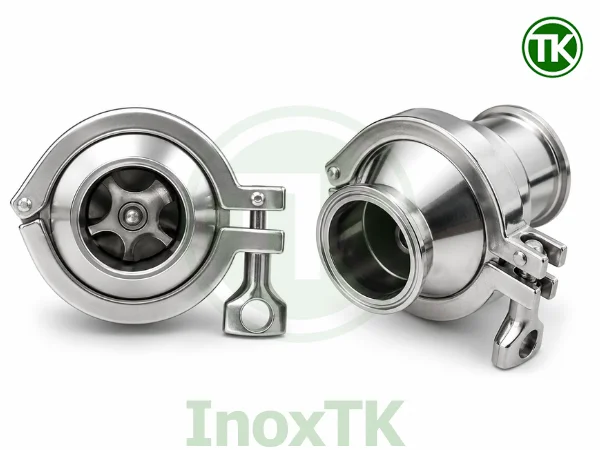

5. Van một chiều vi sinh nối hàn khác gì van một chiều vi sinh nối clamp?

Van một chiều vi sinh nối hàn và van một chiều vi sinh nối clamp không khác nhau về chức năng, cấu tạo và nguyên lý hoạt động. Cả hai đều dùng để ngăn dòng chảy ngược trong hệ thống inox vi sinh. Bên trong van vẫn gồm thân van, đĩa van, lò xo hồi vị và gioăng làm kín. Khi dòng chảy đi đúng chiều, đĩa van mở ra. Khi dòng dừng hoặc quay ngược, lò xo đẩy đĩa van đóng lại để chặn hồi lưu.

Điểm khác nhau duy nhất nằm ở kiểu kết nối với đường ống. Van một chiều vi sinh nối hàn có hai đầu hàn trực tiếp vào ống inox vi sinh, tạo liên kết cố định trên tuyến ống. Van một chiều vi sinh nối clamp dùng cùm clamp và gioăng clamp để siết nối với đường ống, nên có thể tháo lắp nhanh hơn khi cần vệ sinh, kiểm tra hoặc thay thế.

Vì vậy, không nên hiểu đây là hai dòng van khác nhau về bản chất. Đây vẫn là cùng một nhóm van một chiều vi sinh, chỉ khác cách lắp đặt. Nếu tuyến ống cần lắp cố định, ít tháo rời thì dùng nối hàn. Nếu vị trí cần tháo lắp thường xuyên hơn thì dùng nối clamp.

6. Chất lượng mối hàn ảnh hưởng thế nào đến van một chiều vi sinh nối hàn?

Chất lượng mối hàn ảnh hưởng trực tiếp đến hiệu quả sử dụng của van một chiều vi sinh nối hàn, vì đây là dòng van được hàn cố định vào đường ống inox vi sinh. Một chiếc van đúng vật liệu, đúng kích thước và đúng cấu tạo vẫn có thể vận hành không ổn định nếu mối hàn giữa đầu van và đường ống không đạt yêu cầu. Với dòng van nối hàn, mối hàn không chỉ là điểm liên kết cơ khí mà còn quyết định độ kín, độ sạch và độ bền của cả vị trí lắp đặt.

Mối hàn ảnh hưởng đến độ kín của hệ thống.

Nếu mối hàn bị rỗ khí, nứt, thiếu ngấu hoặc đường hàn không đều, vị trí nối giữa van và ống có thể phát sinh rò rỉ khi hệ thống vận hành. Với van một chiều vi sinh nối hàn, điều này rất đáng chú ý vì van thường được lắp để kiểm soát chiều dòng và hạn chế hồi lưu. Khi điểm nối không kín, hệ thống có thể mất ổn định, lưu chất bị thất thoát và chức năng bảo vệ tuyến ống không còn đạt hiệu quả tốt nhất.

Mối hàn ảnh hưởng đến độ sạch vi sinh bên trong đường ống.

Trong hệ thống inox vi sinh, mặt trong của ống cần sạch, nhẵn và hạn chế điểm đọng. Nếu mối hàn bên trong còn bavia, xỉ hàn, gờ nhô hoặc vùng cháy đen nặng, khu vực này có thể trở thành điểm bám cặn và gây khó vệ sinh. Điều này làm giảm tính vi sinh của tuyến ống, dù bản thân van được sản xuất bằng inox vi sinh và có bề mặt hoàn thiện tốt.

Kỹ thuật hàn quyết định chất lượng mối hàn.

Với đường ống inox vi sinh, hàn TIG và hàn orbital thường được sử dụng để tạo mối hàn sạch và ổn định. Hàn TIG linh hoạt, phù hợp nhiều vị trí thi công thực tế nhưng phụ thuộc nhiều vào kỹ thuật thợ hàn. Hàn orbital cho đường hàn đều quanh chu vi ống, phù hợp hơn với các tuyến yêu cầu độ đồng đều cao. Ngoài ra, khi hàn ống vi sinh cần xông khí bảo vệ mặt trong để hạn chế oxy hóa, cháy đen và giữ bề mặt trong sạch hơn sau hàn.

7. Bảng kích thước van một chiều vi sinh nối hàn

Bảng kích thước van một chiều vi sinh nối hàn giúp người dùng kiểm tra nhanh các thông số cơ bản của van theo từng tiêu chuẩn ống. Khi chọn sản phẩm, cần đối chiếu đúng size, đường kính ngoài, chiều dài và độ dày đầu hàn để đảm bảo van lắp khớp với tuyến ống thực tế.

Tiêu chuẩn DIN

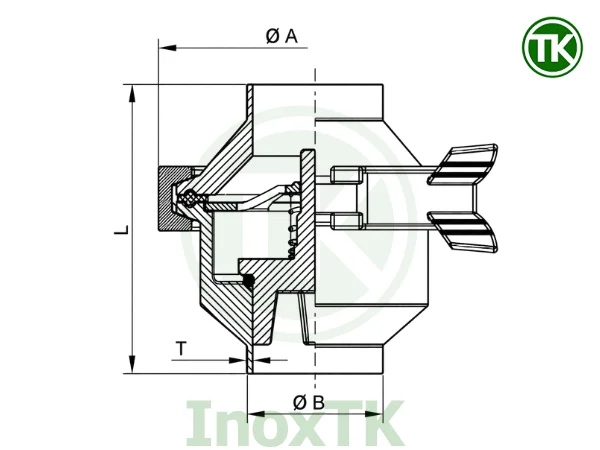

Bản vẽ thông số kích thước van một chiều vi sinh nối hàn
BẢNG KÍCH THƯỚC VAN MỘT CHIỀU VI SINH NỐI HÀN – TIÊU CHUẨN DIN
DIN Size	A	B	L	T
DN15	62.5	19.0	75.0	1.5
DN20	62.5	23.0	75.0	1.5
DN25	77.5	29.0	78.0	1.5
DN32	77.5	35.0	78.0	1.5
DN40	89.0	41.0	80.0	1.5
DN50	105.0	53.0	86.0	1.5
DN65	134.0	70.0	97.0	2.0
DN80	145.0	85.0	105.0	2.0
DN100	158.5	104.0	105.0	2.0

Tiêu chuẩn 3A

Bản vẽ thông số kích thước van một chiều vi sinh nối hàn
BẢNG KÍCH THƯỚC VAN MỘT CHIỀU VI SINH NỐI HÀN – TIÊU CHUẨN 3A
3A Size	A	B1	B2	L2	T	L
1/2″	62.5	12.7	25.4	88.6	1.65	75.0
3/4″	62.5	19.05	25.4	88.6	1.65	75.0
1″	77.5	25.4	50.5	88.6	1.65	78.0
1 1/2″	89.0	38.1	50.5	94.3	1.65	80.5
2″	105.0	50.8	64.0	105	1.65	86.0
2 1/2″	118.5	63.5	77.5	116	1.65	97.0
3″	134.0	76.2	105	123.5	1.65	105
4″	158.5	101.6	105	123.5	2.1	105

8. Mua van một chiều vi sinh nối hàn ở đâu uy tín?

Van một chiều vi sinh nối hàn là sản phẩm cần chọn đúng ngay từ đầu vì sau khi lắp đặt, van sẽ được hàn cố định vào tuyến ống. Nếu chọn sai size đầu hàn, sai vật liệu, sai gioăng hoặc sai chiều dòng, việc xử lý lại sẽ mất nhiều thời gian hơn so với van nối clamp. Vì vậy, khi mua dòng van này, người dùng nên chọn đơn vị có kinh nghiệm trong hệ thống inox vi sinh, không chỉ bán theo tên sản phẩm mà còn kiểm tra đúng thông số lắp đặt.

Inox TK cung cấp van một chiều vi sinh nối hàn với nhiều kích thước, phù hợp cho các tuyến ống inox vi sinh cần chống dòng chảy ngược và lắp cố định lâu dài. Sản phẩm có lựa chọn vật liệu inox 304 hoặc inox 316, đáp ứng từ hệ thống vi sinh thông dụng đến môi trường cần khả năng chống ăn mòn tốt hơn.

Điểm quan trọng khi mua van tại Inox TK là khách hàng được hỗ trợ kiểm tra cấu hình trước khi đặt hàng. Với dòng nối hàn, các thông tin như đường kính ngoài ống, tiêu chuẩn ống, vật liệu thân van, gioăng Silicone hoặc PTFE và chiều dòng chảy đều cần được xác nhận rõ để hạn chế sai sót khi thi công.

Bên cạnh đó, Inox TK hỗ trợ CO, CQ và VAT theo yêu cầu, phù hợp với các đơn hàng công trình, dự án hoặc hệ thống cần hồ sơ nghiệm thu. Khách hàng có thể gửi hình ảnh thực tế, bản vẽ tuyến ống hoặc thông số kỹ thuật để được tư vấn đúng cấu hình và báo giá phù hợp.

Nếu cần mua van một chiều vi sinh nối hàn cho hệ thống inox vi sinh, khách hàng có thể liên hệ Inox TK để được hỗ trợ chọn đúng kích thước, đúng vật liệu, đúng loại gioăng và đúng yêu cầu lắp đặt ngay từ đầu.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

9. FAQ – Câu hỏi thường gặp về van một chiều vi sinh nối hàn

Van một chiều vi sinh nối hàn có cần điều khiển không?

Không. Van một chiều vi sinh nối hàn hoạt động tự động theo áp lực dòng chảy và lực hồi của lò xo bên trong. Khi dòng đi đúng chiều, đĩa van mở ra. Khi dòng dừng hoặc quay ngược, lò xo đẩy đĩa van đóng lại để hạn chế hồi lưu.

Van một chiều vi sinh nối hàn dùng để làm gì?

Van dùng để ngăn dòng chảy ngược trong hệ thống đường ống inox vi sinh. Sản phẩm thường được lắp tại các vị trí cần giữ chiều dòng ổn định, hạn chế lưu chất quay ngược về bơm, bồn chứa hoặc tuyến ống phía trước.

Van nối hàn có tháo nhanh như van clamp không?

Không. Van nối hàn được hàn trực tiếp vào đường ống nên không tháo nhanh như van clamp. Nếu cần tháo van ra khỏi hệ thống, thường phải cắt hàn lại. Vì vậy, dòng nối hàn phù hợp hơn với tuyến ống cố định, ít tháo rời.

Van một chiều vi sinh nối hàn dùng gioăng gì?

Dòng van này thường dùng gioăng Silicone hoặc PTFE tùy cấu hình. Gioăng Silicone mềm, đàn hồi tốt và phù hợp với nhiều hệ thống vi sinh thông dụng. Gioăng PTFE có bề mặt trơn, chịu hóa chất tốt hơn và phù hợp với môi trường cần độ ổn định cao hơn.

Van một chiều vi sinh nối hàn có khác nhiều so với van nối clamp không?

Không khác nhau về bản chất hoạt động. Cả hai đều là van một chiều vi sinh, đều dùng đĩa van, lò xo và gioăng để ngăn dòng chảy ngược. Điểm khác nhau chính là kiểu kết nối: nối hàn được hàn cố định vào ống, còn nối clamp dùng cùm clamp để tháo lắp nhanh hơn.

Vì sao phải kiểm tra chiều dòng trước khi hàn?

Vì van một chiều chỉ hoạt động theo một hướng. Nếu hàn sai chiều, van sẽ không cho dòng đi đúng hướng hoặc gây cản dòng trong hệ thống. Với van nối hàn, lỗi này khó xử lý hơn van clamp vì thường phải cắt van ra và hàn lại.

Mối hàn ảnh hưởng gì đến van một chiều vi sinh nối hàn?

Mối hàn ảnh hưởng đến độ kín, độ sạch bên trong tuyến ống và độ bền của vị trí lắp đặt. Mối hàn không đạt có thể gây rò rỉ, tạo điểm bám cặn, làm giảm tính vi sinh hoặc khiến cụm van phải sửa chữa sau một thời gian vận hành.
