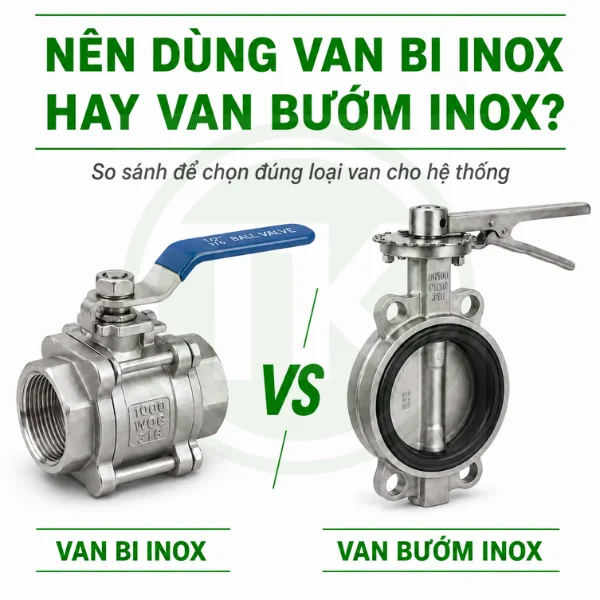

Nên dùng van bi inox hay van bướm inox

1. Vì sao van bi inox và van bướm inox thường được đặt lên bàn cân?

Trong hệ thống đường ống công nghiệp, van bi và van bướm là hai loại van đóng mở phổ biến nhất hiện nay. Cả hai đều làm bằng thép không gỉ, đều dùng để kiểm soát dòng chảy và đều có thể lắp với bộ truyền động khí nén hoặc bộ điều khiển điện, chính sự tương đồng về chức năng này khiến người dùng thường phân vân không biết nên chọn loại nào khi thiết kế hệ thống.

Thực tế, đây không phải câu hỏi có một đáp án duy nhất. Van bi và van bướm không phải lúc nào cũng thay thế được cho nhau, mỗi loại có cấu tạo và điểm mạnh riêng, phù hợp với những điều kiện vận hành khác nhau. Chúng cạnh tranh trực tiếp nhau ở dải ứng dụng đường ống kích thước trung bình, áp suất vừa phải và môi trường lưu chất sạch, nơi cả hai đều đáp ứng được yêu cầu kỹ thuật cơ bản nhưng lại có sự khác biệt rõ về chi phí, kích thước lắp đặt và khả năng đóng kín. Chọn đúng giúp hệ thống vận hành ổn định và tiết kiệm chi phí bảo trì, chọn sai có thể dẫn đến đóng kín không hoàn toàn hoặc hư hỏng sớm trong môi trường không phù hợp.

Để có câu trả lời rõ ràng cho từng trường hợp cụ thể, cần hiểu đúng bản chất của từng loại van trước khi so sánh.

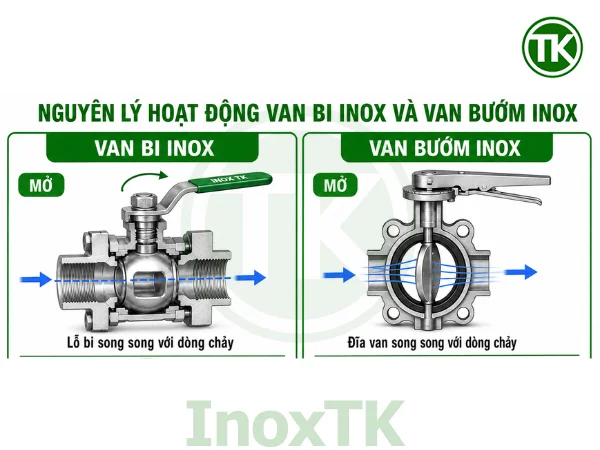

2. Nhìn nhanh bản chất hoạt động của hai dòng van

Trước khi so sánh, cần hiểu đúng cách mỗi loại van hoạt động, vì chính cơ chế đóng mở khác nhau là nguồn gốc tạo ra toàn bộ sự khác biệt về hiệu năng, ứng dụng và giới hạn sử dụng giữa van bi và van bướm.

2.1 Van bi inox đóng mở bằng viên bi rỗng

Van bi inox sử dụng một viên bi inox rỗng có lỗ thông ở giữa làm bộ phận đóng mở. Khi lỗ thông của viên bi thẳng hàng với chiều dòng chảy, van mở hoàn toàn và lưu chất đi qua tự do. Khi xoay viên bi 90°, lỗ thông vuông góc với dòng chảy, van đóng hoàn toàn và chặn dòng tuyệt đối.

Van bi chỉ có hai trạng thái vận hành là đóng hoàn toàn hoặc mở hoàn toàn, không dùng để điều tiết lưu lượng. Khi mở hoàn toàn, lỗ thông của viên bi tạo thành đường dẫn thẳng với tiết diện gần bằng đường kính ống, lưu chất chảy qua với sức cản cực thấp. Đây là lý do van bi được ưu tiên trong các hệ thống yêu cầu đóng kín tuyệt đối và tổn thất áp suất thấp.

2.2 Van bướm inox đóng mở bằng đĩa van xoay

Van bướm inox sử dụng một đĩa tròn phẳng nằm ngay giữa dòng chảy, xoay quanh trục trung tâm để đóng mở. Khi đĩa xoay song song với chiều dòng chảy, van mở và lưu chất đi qua hai bên đĩa. Khi đĩa xoay 90° vuông góc với dòng chảy, đĩa chặn toàn bộ tiết diện ống và van đóng lại.

Khác với van bi chỉ có hai trạng thái đóng hoặc mở hoàn toàn, van bướm có thể dừng đĩa ở bất kỳ góc nào giữa 0° và 90° để điều tiết lưu lượng dòng chảy theo nhu cầu. Ngoài ra, do đĩa van luôn nằm trong lòng ống kể cả khi mở hoàn toàn, van bướm tạo ra một mức cản dòng nhất định, nhưng đổi lại thiết kế mỏng gọn phù hợp với các hệ thống có không gian lắp đặt hạn chế.

3. So sánh van bi inox và van bướm inox theo tác động đến hệ thống vận hành

Thay vì hỏi loại van nào tốt hơn, phần này phân tích trực tiếp ảnh hưởng thực tế của từng loại van khi đưa vào hệ thống, đây mới là cơ sở để đưa ra quyết định lựa chọn đúng.

3.1 Tác động đến lưu lượng và áp suất

Van bi inox có lợi thế khi cần giữ lưu lượng và áp suất ổn định. Đường dẫn bên trong ít cản trở giúp hạn chế thất thoát áp và giảm biến động dòng chảy. Cơ chế đóng kín bằng viên bi và seat cũng giúp van chịu áp tốt hơn ở các vị trí làm việc áp suất tương đối cao.

Van bướm inox có thể làm lưu lượng giảm nhẹ do đĩa van luôn nằm trong lòng ống, đồng thời phù hợp hơn với các hệ thống áp suất vừa. Ở các tuyến ống lớn, mức ảnh hưởng đến lưu lượng thường chấp nhận được nếu lợi ích về trọng lượng, chi phí và không gian lắp đặt lớn hơn phần tổn thất. Khi dùng cho áp suất cao, cần kiểm tra kỹ tiêu chuẩn thân van, gioăng và giới hạn làm việc theo thông số nhà sản xuất.

3.2 Tác động đến độ kín khi đóng van

Van bi inox có độ kín tốt hơn nhờ viên bi ép sát vào seat làm kín. Đây là lợi thế quan trọng ở các vị trí cần ngắt dòng chắc chắn, hạn chế rò rỉ hoặc cô lập một nhánh ống khi bảo trì.

Van bướm inox vẫn đạt độ kín tốt trong điều kiện vận hành bình thường, nhưng phụ thuộc nhiều vào gioăng, độ đồng tâm khi lắp đặt và tình trạng đĩa van. Nếu gioăng lão hóa, lắp lệch tâm hoặc bị mài mòn, độ kín có thể giảm nhanh hơn so với van bi, đây là vấn đề thực tế hay gặp nhất với van bướm trong quá trình vận hành dài.

3.3 Tác động đến không gian lắp đặt

Van bi inox thường có thân dày hơn, dài hơn và nặng hơn, đặc biệt ở các size lớn. Khi lắp trong khu vực chật hẹp, cần tính thêm không gian xoay tay gạt, không gian bảo trì và tải trọng lên đường ống.

Van bướm inox có lợi thế rõ ở tiêu chí này. Thân van mỏng, chiều dài lắp đặt ngắn và trọng lượng nhẹ giúp dễ bố trí trong không gian hạn chế, đặc biệt với kiểu wafer hoặc lug lắp giữa hai mặt bích.

3.4 Tác động đến chi phí bảo trì

Van bi inox có nhiều chi tiết làm kín bên trong gồm seat, bi, trục và gioăng thân. Với các dòng van bi 3PC, bảo trì thuận tiện hơn vì có thể tháo thân giữa mà không cần tháo toàn bộ cụm van khỏi đường ống.

Van bướm inox có cấu tạo đơn giản hơn, dễ kiểm tra đĩa và gioăng. Tuy nhiên nếu gioăng làm kín bị hỏng, độ kín van sẽ giảm rõ rệt. Chi phí bảo trì của van bướm thường thấp hơn nếu hệ thống vận hành đúng điều kiện, nhưng vẫn cần kiểm tra định kỳ gioăng và trục van để duy trì hiệu quả lâu dài.

Bảng tóm tắt tác động đến hệ thống

Tiêu chí	Van bi	Van bướm
Lưu lượng và áp suất	Ổn định, tổn thất thấp	Tổn thất nhẹ hơn, phù hợp áp vừa
Độ kín khi đóng	Bubble-tight, rất tốt	Tốt, phụ thuộc gioăng và lắp đặt
Không gian lắp đặt	Cần nhiều không gian hơn	Gọn, lắp đặt dễ hơn
Chi phí bảo trì	Ít bảo trì hơn	Đơn giản hơn nhưng gioăng mòn nhanh hơn

4. So sánh van bi inox và van bướm inox theo vòng đời chi phí

Nhiều người chỉ nhìn vào giá van khi mua mà bỏ qua tổng chi phí sử dụng thực tế. Phần này phân tích đầy đủ ba lớp chi phí mua ban đầu, lắp đặt và vận hành lâu dài để có cái nhìn toàn diện hơn trước khi quyết định.

4.1 Chi phí mua ban đầu

Xét về chi phí đầu tư ban đầu, van bi inox thường có lợi thế hơn ở nhiều kích thước phổ biến nhờ giá thành cạnh tranh và cấu tạo đơn giản. Trong khi đó, van bướm inox thường có mức giá cao hơn nhưng đổi lại mang đến khả năng vận hành linh hoạt, trọng lượng nhẹ và phù hợp với các hệ thống công suất lớn hoặc yêu cầu tự động hóa.

4.2 Chi phí lắp đặt

Về khả năng lắp đặt, van bi inox và van bướm inox đều tương đối đơn giản. Tuy nhiên, ở các kích thước lớn, van bướm thường có lợi thế hơn nhờ trọng lượng nhẹ và kết cấu gọn, giúp việc vận chuyển và lắp đặt thuận tiện hơn. Trong khi đó, van bi inox có thân van chắc chắn và trọng lượng lớn hơn, nên có thể cần thêm nhân lực hoặc thiết bị hỗ trợ khi thi công các hệ thống đường ống kích thước lớn.

4.3 Chi phí vận hành lâu dài

Van bi inox có lợi thế về độ kín và tổn thất áp thấp, giúp hệ thống vận hành ổn định ở các vị trí quan trọng. Tuy nhiên nếu chọn van bi cho các vị trí không thực sự cần thiết, chi phí đầu tư sẽ bị đội lên không cần thiết. Van bướm inox có hiệu quả kinh tế tốt hơn về tổng thể ở hệ thống size lớn, nhưng cần chọn đúng gioăng và điều kiện làm việc phù hợp để tránh phải thay thế sớm.

Tính đủ ba lớp chi phí mua, lắp và vận hành, không có loại van nào rẻ hơn tuyệt đối trong mọi trường hợp. Van bi tiết kiệm hơn ở các vị trí quan trọng cần độ kín cao và ít bảo trì. Van bướm tiết kiệm hơn ở các tuyến ống lớn, không gian hạn chế và không yêu cầu độ kín tuyệt đối. Lựa chọn đúng từ đầu mới là cách tối ưu chi phí thực sự.

5. Gợi ý phối hợp van bi inox và van bướm inox trong cùng một hệ thống

Trong thực tế, hầu hết các hệ thống đường ống công nghiệp không chỉ dùng một loại van duy nhất. Van bi và van bướm có thể và nên được phối hợp với nhau trong cùng một hệ thống, mỗi loại đảm nhận vai trò phù hợp với đặc thù từng vị trí lắp đặt.

Khi thiết kế hệ thống sử dụng cả hai loại van, cần đảm bảo một số nguyên tắc cơ bản. Thứ nhất, xác định rõ từng vị trí van đảm nhận chức năng gì cô lập, điều tiết hay đóng mở đơn thuần trước khi quyết định dùng loại nào. Thứ hai, đồng bộ hệ tiêu chuẩn kết nối giữa van và ống để tránh phát sinh phụ kiện chuyển đổi không cần thiết. Thứ ba, ưu tiên van bi ở các vị trí ít thao tác nhưng yêu cầu độ tin cậy cao, ưu tiên van bướm ở các vị trí thao tác thường xuyên hoặc cần linh hoạt về lưu lượng.

Phối hợp đúng hai loại van không chỉ giúp tối ưu chi phí đầu tư mà còn nâng cao độ tin cậy và hiệu quả vận hành của toàn bộ hệ thống trong dài hạn.

6. Mua van bi inox và van bướm inox ở đâu uy tín?

Sau khi đã xác định nên dùng van bi inox hay van bướm inox, việc chọn đúng nhà cung cấp là bước rất quan trọng để tránh mua sai kích thước, sai kiểu kết nối hoặc sai vật liệu làm kín. Với hệ thống đường ống inox, một chiếc van phù hợp không chỉ cần đúng DN, đúng chất liệu inox 304 hoặc inox 316, mà còn phải phù hợp với áp suất, nhiệt độ, lưu chất và không gian lắp đặt thực tế.

Inox TK là đơn vị cung cấp đa dạng các dòng van inox cho hệ thống đường ống công nghiệp và ống vi sinh, bao gồm van bi inox, van bướm inox, van bi điều khiển khí nén, van bướm điều khiển khí nén, van bi điều khiển điện và van bướm điều khiển điện. Điểm mạnh của Inox TK nằm ở khả năng tư vấn đúng loại van theo từng vị trí lắp đặt, thay vì chỉ báo giá theo tên sản phẩm.

Khi mua van tại Inox TK, khách hàng được hỗ trợ lựa chọn theo đầy đủ các yếu tố kỹ thuật như kích thước đường ống, kiểu kết nối, áp suất làm việc, nhiệt độ vận hành, môi trường lưu chất và yêu cầu đóng kín. Với các vị trí cần ngắt dòng chắc chắn, Inox TK có thể tư vấn dòng van bi inox phù hợp. Với các tuyến ống lớn cần tối ưu chi phí, trọng lượng và không gian lắp đặt, van bướm inox sẽ là phương án đáng cân nhắc hơn.

Ngoài ra, Inox TK còn cung cấp nhiều lựa chọn vật liệu inox 304, inox 316 cùng các kiểu kết nối phổ biến như ren, hàn, clamp, mặt bích, wafer tùy từng dòng van. Sản phẩm có nguồn gốc rõ ràng, hỗ trợ CO-CQ theo sản phẩm, phù hợp cho cả đơn hàng thay thế lẻ và các dự án cần số lượng lớn. Khách hàng cũng có thể được tư vấn đồng bộ thêm ống inox, mặt bích inox và phụ kiện inox đi kèm để hạn chế sai lệch khi lắp đặt.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

7. FAQ – Câu hỏi thường gặp

Van bi inox và van bướm inox loại nào ít làm tụt áp hơn?
Van bi inox thường ít làm tụt áp hơn, đặc biệt là dòng van bi full bore. Khi van mở hoàn toàn, lỗ thông bên trong viên bi gần tương đương đường kính trong của ống, giúp dòng chảy đi qua thẳng hơn và ít bị cản trở hơn. Ngược lại, van bướm inox luôn có đĩa van nằm trong lòng ống, nên dù mở hoàn toàn vẫn tạo ra một mức cản dòng nhất định.

Van bướm inox có dùng thay van bi inox được không?
Van bướm inox có thể thay van bi inox trong một số vị trí đóng mở thông thường, nhất là trên đường ống lớn, áp suất vừa phải và không yêu cầu độ kín quá khắt khe. Tuy nhiên, nếu vị trí cần đóng kín cao, cần giảm tổn thất áp hoặc cần ngắt dòng chắc chắn để bảo trì, van bi inox vẫn là lựa chọn phù hợp hơn.

Van bi inox có dùng cho đường ống lớn được không?
Van bi inox có thể dùng cho đường ống lớn, nhưng cần cân nhắc về trọng lượng, giá thành, không gian lắp đặt và mô-men vận hành. Với các size lớn như DN80, DN100, DN150 trở lên, van bướm inox thường phổ biến hơn vì nhẹ, gọn và tối ưu chi phí tốt hơn. Van bi inox size lớn chỉ nên chọn khi vị trí đó thật sự cần độ kín cao hoặc tổn thất áp thấp.

Van bướm inox có điều tiết lưu lượng tốt không?
Van bướm inox có thể điều tiết lưu lượng ở mức tương đối bằng cách thay đổi góc mở của đĩa van. Khi dùng tay quay hoặc bộ điều khiển tuyến tính, khả năng kiểm soát góc mở sẽ tốt hơn so với tay gạt thông thường. Tuy nhiên, nếu hệ thống cần điều tiết chính xác cao, nên chọn dòng van chuyên dụng cho điều tiết thay vì chỉ dùng van bướm đóng mở thông thường.

Nên chọn inox 304 hay inox 316 cho van bi và van bướm?
Inox 304 phù hợp với nước, dầu, khí nén và các môi trường ăn mòn nhẹ. Inox 316 phù hợp hơn khi hệ thống làm việc trong môi trường ăn mòn cao hơn, ngoài trời, ẩm hoặc có hóa chất. Tuy nhiên, ngoài vật liệu thân van, cần kiểm tra thêm seat, gioăng, trục van, áp suất và nhiệt độ làm việc để đảm bảo van vận hành ổn định lâu dài.
