Van y xiên khí nén và van bướm khí nén nên chọn loại nào?

1. Vì sao nhiều hệ thống phân vân giữa van y xiên khí nén và van bướm khí nén?

Trong các hệ thống đường ống inox công nghiệp hiện nay, việc sử dụng van điều khiển tự động bằng khí nén ngày càng phổ biến. Thay vì phải đóng mở thủ công bằng tay gạt hoặc tay quay như van bướm tay gat inox, van bướm tay quay inox, người vận hành có thể dùng khí nén để điều khiển van đóng mở nhanh, ổn định và phù hợp với các dây chuyền cần vận hành liên tục.

Trong đó, van y xiên khí nén và van bướm khí nén là hai dòng van được sử dụng khá nhiều trong hệ thống tự động hóa. Tuy nhiên, hai loại van này lại khác nhau khá rõ về cấu tạo, nguyên lý đóng mở, khả năng chịu áp, lưu lượng dòng chảy và vị trí sử dụng.

Vì vậy, khi đặt câu hỏi van y xiên khí nén và van bướm khí nén nên chọn loại nào, không nên hiểu theo kiểu loại nào tốt hơn tuyệt đối. Thực tế, mỗi loại sẽ phù hợp với một nhóm nhu cầu khác nhau. Van y xiên khí nén thường phù hợp với các vị trí cần đóng mở nhanh, chịu áp tốt, dùng cho hơi, nước nóng, khí nén hoặc các nhánh cấp xả. Trong khi đó, van bướm khí nén lại phù hợp hơn với đường ống lớn, lưu lượng lớn, kết cấu gọn và yêu cầu tháo lắp, vệ sinh thuận tiện.

2. Van y xiên khí nén và van bướm khí nén là gì?

Trước khi so sánh nên chọn loại nào, cần hiểu rõ từng dòng van là gì và hoạt động theo cách nào. Dù đều là van điều khiển bằng khí nén, nhưng van y xiên khí nén và van bướm khí nén có cấu tạo và nguyên lý đóng mở hoàn toàn khác nhau.

2.1. Van y xiên khí nén là gì?

Van y xiên khí nén là dòng van công nghiệp có thân van dạng góc xiên hoặc chữ Y, được điều khiển đóng mở bằng bộ truyền động khí nén. Bên trong van thường có piston, ty van, đĩa van và ghế van. Khi cấp khí vào đầu điều khiển, piston dịch chuyển, kéo hoặc đẩy ty van để đĩa van rời khỏi ghế van hoặc ép sát vào ghế van.

Khi đĩa van rời khỏi ghế van, dòng lưu chất được mở và đi qua thân van. Khi đĩa van ép sát vào ghế van, dòng lưu chất bị chặn lại. Cách đóng mở này giúp van y xiên khí nén có khả năng làm kín tốt, đóng mở nhanh và phù hợp với các hệ thống cần vận hành thường xuyên.

Điểm nổi bật của van y xiên khí nén nằm ở thiết kế thân van dạng xiên. Thiết kế này giúp dòng chảy đi qua van thuận hơn so với nhiều dòng van đóng mở dạng nâng hạ thông thường. Khi van mở hoàn toàn, tiết diện lưu thông khá rộng, nhờ đó van y xiên khí nén thường có hệ số lưu lượng cao và tổn thất áp thấp.

Trong thực tế, van y xiên khí nén thường được dùng cho hơi nóng, nước nóng, khí nén, nước sạch, nước công nghiệp, dầu nhẹ, hóa chất nhẹ hoặc các nhánh cấp/xả cần đóng mở nhanh. Những vị trí cần chịu áp tốt, phản hồi nhanh và đóng mở nhiều lần thường rất phù hợp với dòng van này.

2.2. Van bướm khí nén là gì?

Van bướm khí nén là dòng van công nghiệp sử dụng bộ truyền động khí nén để xoay đĩa van một góc 90 độ. Đĩa van nằm trong lòng thân van và được kết nối với trục van. Khi bộ điều khiển khí nén hoạt động, trục van xoay và kéo theo đĩa van xoay để mở hoặc đóng dòng chảy.

Khi đĩa van xoay song song với hướng dòng chảy, van ở trạng thái mở. Khi đĩa van xoay vuông góc với hướng dòng chảy, van đóng lại và chặn lưu chất. Cách đóng mở bằng chuyển động xoay giúp van bướm khí nén có tốc độ vận hành nhanh và cấu tạo khá đơn giản.

Ưu điểm dễ thấy của van bướm khí nén là thân van gọn, trọng lượng nhẹ và không chiếm quá nhiều không gian trên đường ống. So với nhiều dòng van khác như van bi điều khiển khí nén ở cùng kích thước lớn, van bướm khí nén thường dễ lắp đặt hơn và chi phí cũng dễ tối ưu hơn.

Van bướm khí nén thường được dùng trong hệ thống cấp thoát nước, xử lý nước, nước tuần hoàn, nước làm mát, nước thải, khí nén hoặc các tuyến ống công nghiệp có lưu lượng lớn. Dòng van này đặc biệt phù hợp với các đường ống trung bình đến lớn, nơi cần đóng mở nhanh nhưng vẫn muốn tiết kiệm không gian lắp đặt.

3. Điểm giống nhau giữa van y xiên khí nén và van bướm khí nén

Van y xiên khí nén và van bướm khí nén đều là van điều khiển khí nén. Cả hai đều được dùng để đóng mở dòng lưu chất trong đường ống và đều giúp giảm thao tác thủ công trong quá trình vận hành.

Một số điểm giống nhau có thể kể đến như:

• Đều sử dụng khí nén để điều khiển quá trình đóng mở van.
• Đều có tốc độ đóng mở nhanh hơn so với van vận hành bằng tay.
• Đều phù hợp với hệ thống cần đóng mở lặp lại nhiều lần.
• Đều có thể dùng trong các hệ thống nước, hơi, khí nén, dung dịch hoặc một số môi trường công nghiệp tùy theo vật liệu van và gioăng làm kín.
• Đều cần chọn đúng vật liệu thân van, vật liệu làm kín, áp suất, nhiệt độ và kiểu kết nối.
• Đều giúp giảm sức lao động tại các vị trí van khó thao tác hoặc cần vận hành thường xuyên.
• Đều giúp hệ thống vận hành chủ động hơn, đặc biệt ở các dây chuyền cần đóng mở theo chu kỳ.

Tuy nhiên, điểm giống nhau chủ yếu nằm ở việc cùng sử dụng khí nén để điều khiển. Khi xét kỹ về cấu tạo, nguyên lý, dòng chảy và vị trí ứng dụng, van y xiên khí nén và van bướm khí nén lại có sự khác biệt rõ ràng.

4. Van y xiên khí nén và van bướm khí nén khác nhau thế nào?

Sự khác nhau giữa van y xiên khí nén và van bướm khí nén không chỉ nằm ở hình dáng bên ngoài. Điều quan trọng hơn là hai loại van này có cơ chế đóng mở khác nhau, dòng chảy qua van khác nhau, khả năng chịu áp khác nhau và phù hợp với những vị trí lắp đặt khác nhau.

4.1. Khác nhau về nguyên lý đóng mở

Nguyên lý đóng mở của van y xiên khí nén bằng chuyển động tịnh tiến của piston, ty van và đĩa van. Khi piston dịch chuyển, ty van kéo đĩa van rời khỏi ghế van để mở dòng. Khi cần đóng, đĩa van ép sát vào ghế van để chặn dòng lưu chất. Đây là dạng đóng mở theo hành trình lên xuống.

Cách đóng mở này giúp van y xiên có độ kín tốt, phản hồi nhanh và phù hợp với các vị trí cần đóng mở liên tục. Đặc biệt, khi dùng cho hơi, nước nóng hoặc khí nén, cơ cấu đĩa van ép vào ghế van giúp van làm việc ổn định hơn ở các điều kiện có áp suất.

Van bướm khí nén lại đóng mở bằng chuyển động xoay 90 độ của đĩa van. Khi đĩa van xoay song song với dòng chảy, van mở. Khi đĩa van xoay vuông góc với dòng chảy, van đóng. Cơ cấu này đơn giản, gọn và phù hợp với các tuyến ống cần đóng mở nhanh trên kích thước lớn.

Nói dễ hiểu, van y xiên khí nén đóng mở bằng piston kéo/đẩy đĩa van, còn van bướm khí nén đóng mở bằng đĩa van xoay 90 độ.

4.2. Khác nhau về đường đi dòng chảy và hệ số lưu lượng

Đây là một trong những điểm khác nhau quan trọng nhất giữa hai loại van.

Ở van y xiên khí nén, thân van có dạng xiên nên dòng chảy đi qua khá thuận. Khi van mở hoàn toàn, đĩa van rời khỏi ghế van và tạo khoảng lưu thông rộng cho lưu chất đi qua. Nhờ thiết kế này, van y xiên khí nén thường có hệ số lưu lượng cao, giúp lưu chất đi qua nhanh hơn và giảm tổn thất áp trong hệ thống.

Hệ số lưu lượng cao là một lợi thế lớn của van y xiên khí nén, đặc biệt trong các hệ thống hơi, khí nén, nước nóng hoặc các nhánh cấp/xả cần dòng chảy đi qua nhanh và ổn định. Với những vị trí cần hạn chế sụt áp khi lưu chất đi qua van, van y xiên thường là lựa chọn đáng cân nhắc.

Ở van bướm khí nén, đĩa van nằm ngay trong lòng ống. Khi van mở hoàn toàn, đĩa bướm xoay song song với dòng chảy nhưng vẫn nằm bên trong đường ống. Điều này giúp van bướm có kết cấu rất gọn, nhưng dòng chảy vẫn chịu ảnh hưởng nhất định từ đĩa van nằm trong lòng ống.

Tuy nhiên, van bướm khí nén lại có lợi thế ở các tuyến ống lớn. Trên các đường ống có kích thước trung bình đến lớn, van bướm vẫn cho phép lưu lượng lớn đi qua, trong khi thân van nhẹ, ngắn và dễ lắp đặt hơn nhiều dòng van khác.

Có thể hiểu ngắn gọn: van y xiên khí nén mạnh ở hệ số lưu lượng cao và tổn thất áp thấp; van bướm khí nén mạnh ở khả năng làm việc trên đường ống lớn với kết cấu gọn và lưu lượng lớn.

4.3. Khác nhau về khả năng chịu áp

Van y xiên khí nén thường có lợi thế hơn ở các vị trí cần chịu áp, chịu hơi, chịu nước nóng hoặc khí nén. Do cơ cấu đĩa van ép vào ghế van, van có thể đóng kín ổn định và phù hợp với những hệ thống cần đóng mở nhiều lần trong điều kiện áp suất làm việc tương đối cao.

Trong hệ thống hơi nóng, nước nóng hoặc khí nén, van y xiên khí nén thường được lựa chọn vì khả năng phản hồi nhanh, độ kín tốt và độ bền làm việc khá ổn định. Đây là lý do dòng van này thường xuất hiện ở các nhánh hơi, nhánh cấp nước nóng, nhánh xả khí hoặc các vị trí đóng mở liên tục.

Van bướm khí nén cũng có thể sử dụng trong nhiều hệ thống công nghiệp, nhưng thường phù hợp hơn với áp suất thấp đến trung bình. Với các môi trường áp cao, cần kiểm tra kỹ thông số của thân van, trục van, gioăng/seat và tiêu chuẩn kết nối trước khi lựa chọn.

Nếu hệ thống cần van cho vị trí chịu áp tốt, đóng kín ổn định và đóng mở với tần suất cao, van y xiên khí nén thường có lợi thế hơn. Nếu hệ thống là tuyến ống lớn, lưu lượng lớn và áp suất không quá cao, van bướm khí nén sẽ phù hợp hơn.

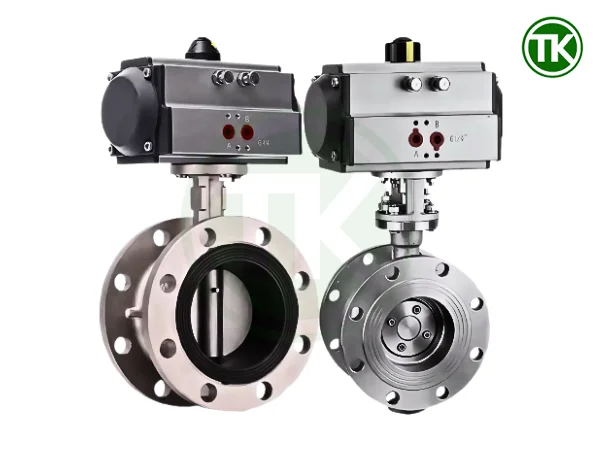

4.4. Khác nhau về kích thước đường ống và chi phí lắp đặt

Van y xiên khí nén thường được dùng nhiều ở các đường ống size nhỏ đến trung bình. Ở nhóm kích thước này, van phát huy tốt ưu điểm đóng mở nhanh, chịu áp tốt, lưu lượng qua van cao và độ kín ổn định.

Tuy nhiên, nếu dùng van y xiên khí nén cho các đường ống quá lớn, chi phí đầu tư có thể tăng cao. Ngoài ra, thân van dạng xiên và bộ điều khiển phía trên cũng cần không gian lắp đặt phù hợp. Vì vậy, với đường ống lớn, van y xiên không phải lúc nào cũng là lựa chọn tối ưu nhất về chi phí và bố trí lắp đặt.

Van bướm khí nén lại có lợi thế rõ ràng ở các size trung bình đến lớn. Thân van ngắn, kết cấu gọn, trọng lượng nhẹ và chi phí thường dễ tối ưu hơn so với nhiều dòng van khác cùng kích thước. Với các tuyến ống lớn cần đóng mở nhanh, van bướm khí nén thường là lựa chọn phổ biến.

Nói đơn giản, đường ống nhỏ đến trung bình, cần chịu áp tốt và hệ số lưu lượng cao thì cân nhắc van y xiên khí nén; đường ống trung bình đến lớn, cần gọn, nhẹ và tối ưu chi phí thì cân nhắc van bướm khí nén.

4.5. Khác nhau về vị trí sử dụng thực tế

Van y xiên khí nén thường được dùng tại các nhánh điều khiển dòng, nhánh hơi, nhánh nước nóng, nhánh khí nén, nhánh cấp/xả, xả đáy, xả khí hoặc các vị trí cần đóng mở nhanh. Dòng van này phù hợp với những nơi cần độ kín tốt, phản hồi nhanh và hạn chế tổn thất áp khi lưu chất đi qua van.

Van bướm khí nén lại thường được dùng trên tuyến ống chính hoặc các đường ống có lưu lượng lớn. Một số hệ thống thường dùng van bướm khí nén gồm cấp thoát nước, xử lý nước, nước tuần hoàn, nước làm mát, nước thải, khí nén và các đường ống công nghiệp có kích thước lớn.

Nhìn vào vị trí sử dụng thực tế có thể thấy, van y xiên khí nén phù hợp hơn với các nhánh cần điều khiển nhanh và chịu áp tốt. Van bướm khí nén phù hợp hơn với các tuyến ống lớn, cần đóng mở nhanh, lưu lượng lớn và kết cấu gọn.

5. Khi nào nên chọn van y xiên khí nén?

Nên chọn van y xiên khí nén khi hệ thống cần một dòng van đóng mở nhanh, độ kín tốt, chịu áp ổn định và có hệ số lưu lượng cao. Đây là lựa chọn phù hợp cho các vị trí cần đóng mở nhiều lần trong ngày hoặc làm việc với hơi, nước nóng, khí nén và các nhánh cấp/xả.

Một số trường hợp nên chọn van y xiên khí nén:

• Khi hệ thống cần đóng mở nhanh và tần suất hoạt động cao.
• Khi lưu chất là hơi, nước nóng, khí nén, nước sạch, nước công nghiệp hoặc dung dịch phù hợp.
• Khi vị trí lắp đặt cần khả năng chịu áp tốt hơn.
• Khi đường ống có size nhỏ đến trung bình.
• Khi cần van cho nhánh cấp, nhánh xả, nhánh hơi, nhánh khí nén hoặc nhánh nước nóng.
• Khi cần hệ số lưu lượng cao và tổn thất áp thấp.
• Khi cần độ kín ổn định khi van đóng.
• Khi không gian lắp đặt phù hợp với thân van dạng góc xiên.
• Khi hệ thống cần chọn van thường đóng hoặc thường mở theo yêu cầu vận hành.

Van y xiên khí nén đặc biệt phù hợp với những vị trí cần phản hồi nhanh và làm việc ổn định trong thời gian dài. Với các hệ thống hơi, khí nén hoặc nước nóng, việc chọn van y xiên đúng vật liệu và đúng thông số sẽ giúp hạn chế rò rỉ, giảm sụt áp và tăng độ ổn định cho hệ thống.

Tuy nhiên, khi chọn van y xiên khí nén cũng cần kiểm tra kỹ kiểu kết nối, vật liệu thân van, vật liệu làm kín, áp suất làm việc, nhiệt độ làm việc và áp suất khí nén điều khiển. Không nên chỉ chọn theo kích thước đường ống mà bỏ qua điều kiện vận hành thực tế.

6. Khi nào nên chọn van bướm khí nén?

Nên chọn van bướm khí nén khi hệ thống cần đóng mở đường ống trung bình đến lớn, lưu lượng lớn, kết cấu gọn và chi phí đầu tư hợp lý. Đây là dòng van phù hợp với nhiều hệ thống công nghiệp có tuyến ống lớn hoặc cần đóng mở nhanh nhưng không yêu cầu khả năng chịu áp cao như van y xiên.

Một số trường hợp nên chọn van bướm khí nén:

• Khi đường ống có kích thước trung bình đến lớn.
• Khi hệ thống cần lưu lượng lớn.
• Khi cần van có kết cấu gọn, nhẹ, dễ lắp đặt.
• Khi hệ thống làm việc ở áp suất thấp đến trung bình.
• Khi lưu chất là nước, khí, nước thải, nước tuần hoàn, nước làm mát hoặc dung dịch công nghiệp phù hợp.
• Khi cần tối ưu chi phí ở các size lớn.
• Khi vị trí lắp đặt không có nhiều không gian cho các dòng van thân dài hoặc cồng kềnh.
• Khi hệ thống cần đóng mở nhanh nhưng không yêu cầu chịu áp cao như van y xiên.

Van bướm khí nén là lựa chọn hợp lý cho các tuyến ống chính, đường ống nước, đường ống tuần hoàn hoặc các vị trí cần đóng mở lưu lượng lớn. Nhờ thân van gọn và trọng lượng nhẹ, việc lắp đặt van bướm khí nén trên các đường ống lớn thường thuận tiện hơn.

Tuy nhiên, khi chọn van bướm khí nén cần chú ý đến vật liệu seat, gioăng, thân van, trục van và kiểu kết nối. Với những môi trường có nhiệt độ cao, áp suất cao hoặc lưu chất có tính ăn mòn, cần kiểm tra kỹ thông số để tránh chọn sai vật liệu làm kín.

7. Bảng so sánh van y xiên khí nén và van bướm khí nén

Tiêu chí	Van y xiên khí nén	Van bướm khí nén
Nguyên lý đóng mở	Piston kéo/đẩy ty van, đĩa van đóng mở theo hành trình lên xuống	Bộ khí nén xoay đĩa van 90 độ
Dạng dòng chảy	Dòng chảy đi qua thân van dạng xiên và ghế van	Dòng chảy đi qua thân van, có đĩa bướm nằm trong lòng ống
Hệ số lưu lượng	Cao, tổn thất áp thấp, phù hợp dòng chảy nhanh	Phù hợp lưu lượng lớn, nhất là ở đường ống size trung bình đến lớn
Size phù hợp	Nhỏ đến trung bình	Trung bình đến lớn
Khả năng chịu áp	Thường tốt hơn ở vị trí cần chịu áp, hơi, khí nén	Phù hợp áp suất thấp đến trung bình, tùy vật liệu seat và thân van
Tần suất đóng mở	Phù hợp tần suất đóng mở cao	Phù hợp đóng mở nhanh trên tuyến ống lớn
Độ gọn khi lắp đặt	Thân van dạng góc xiên, cần không gian theo hướng lắp	Gọn, nhẹ, dễ lắp trên đường ống lớn
Ứng dụng phổ biến	Hơi, nước nóng, khí nén, nước sạch, dung dịch, nhánh cấp/xả	Cấp thoát nước, xử lý nước, nước tuần hoàn, nước làm mát, khí, đường ống lớn
Ưu điểm chính	Đóng mở nhanh, kín, hệ số lưu lượng cao, chịu áp tốt	Gọn, nhẹ, phù hợp lưu lượng lớn và size lớn
Lưu ý khi chọn	Cần chọn đúng thường đóng/thường mở, vật liệu làm kín và áp suất khí nén	Cần chọn đúng gioăng/seat, kiểu kết nối, áp suất và lưu chất

Bảng trên cho thấy van y xiên khí nén và van bướm khí nén không thay thế hoàn toàn cho nhau. Mỗi loại sẽ phù hợp với một nhóm vị trí lắp đặt riêng. Nếu chọn đúng, hệ thống vận hành ổn định hơn. Nếu chọn sai, van có thể nhanh hỏng, rò rỉ hoặc không đáp ứng đúng lưu lượng cần thiết.

8. Những lỗi thường gặp khi chọn sai van

Chọn sai giữa van y xiên khí nén và van bướm khí nén có thể làm hệ thống vận hành không ổn định, phát sinh rò rỉ hoặc tăng chi phí bảo trì. Nhiều lỗi thường không đến từ bản thân van, mà đến từ việc chọn sai loại van cho đúng vị trí làm việc.

Một số lỗi thường gặp gồm:

• Chọn van bướm khí nén cho vị trí áp cao nhưng không kiểm tra kỹ vật liệu seat, gioăng và áp suất làm việc.
• Chọn van y xiên khí nén cho đường ống quá lớn khiến chi phí cao, lắp đặt cồng kềnh và không tối ưu.
• Chỉ chọn theo size mà không xét lưu chất, áp suất, nhiệt độ, hệ số lưu lượng và tần suất đóng mở.
• Không xác định van cần thường đóng hay thường mở.
• Không kiểm tra kiểu kết nối như ren, hàn, clamp hoặc mặt bích.
• Không tính đến không gian lắp đặt thực tế.
• Không kiểm tra yêu cầu bảo trì, tháo lắp hoặc thay thế phụ kiện trong quá trình sử dụng.
• Không kiểm tra vật liệu làm kín có phù hợp với nhiệt độ, áp suất và lưu chất hay không.
• Chọn van chỉ theo giá rẻ mà không xét đến độ ổn định lâu dài của hệ thống.

Để tránh các lỗi này, trước khi chọn van cần xác định rõ hệ thống dùng cho lưu chất gì, áp suất bao nhiêu, nhiệt độ làm việc thế nào, đường ống size bao nhiêu, van cần đóng mở bao nhiêu lần trong ngày và vị trí lắp đặt có giới hạn không gian hay không.

Với các vị trí cần chịu áp, lưu lượng qua van tốt và đóng mở nhanh, nên ưu tiên kiểm tra van y xiên khí nén. Với các tuyến ống lớn, lưu lượng lớn và áp suất không quá cao, nên cân nhắc van bướm khí nén để tối ưu chi phí và không gian lắp đặt.

9. Nên chọn van y xiên khí nén hay van bướm khí nén?

Nếu hệ thống cần đóng mở nhanh, chịu áp tốt, hệ số lưu lượng cao, tổn thất áp thấp và dùng cho hơi, nước nóng, khí nén hoặc các nhánh cấp/xả, nên ưu tiên van y xiên khí nén. Loại van này phù hợp với các vị trí cần phản hồi nhanh, độ kín ổn định và tần suất đóng mở cao.

Van y xiên khí nén cũng phù hợp khi hệ thống cần hạn chế sụt áp qua van. Nhờ thiết kế thân xiên và tiết diện lưu thông rộng khi mở, dòng chảy đi qua van thuận hơn, giúp hệ thống vận hành ổn định hơn ở những vị trí cần lưu lượng tốt.

Nếu hệ thống cần đóng mở đường ống lớn, lưu lượng lớn, kết cấu gọn, dễ lắp đặt và tối ưu chi phí ở size lớn, van bướm khí nén sẽ phù hợp hơn. Đây là lựa chọn phổ biến cho các tuyến ống công nghiệp có kích thước trung bình đến lớn, đặc biệt ở hệ thống cấp thoát nước, xử lý nước, nước tuần hoàn, nước làm mát hoặc các đường ống có lưu lượng lớn.

Để chọn đúng loại van cho hệ thống, người dùng nên dựa vào lưu chất, áp suất, nhiệt độ, kích thước đường ống, tần suất đóng mở và vị trí lắp đặt thực tế. Nếu chưa chắc nên chọn van y xiên khí nén hay van bướm khí nén, quý khách có thể liên hệ Inox TK để được tư vấn dòng van phù hợp, đúng thông số và đúng nhu cầu sử dụng.
