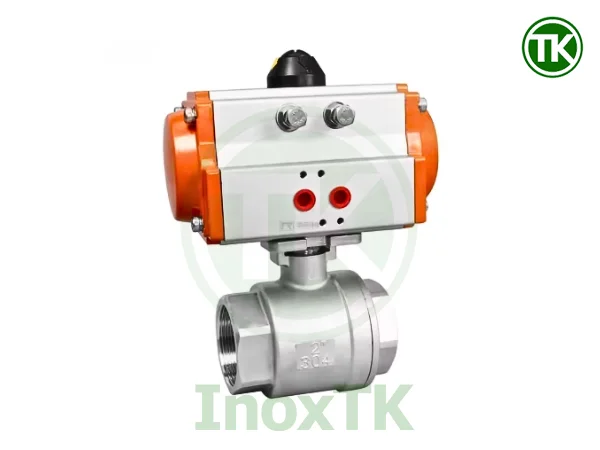

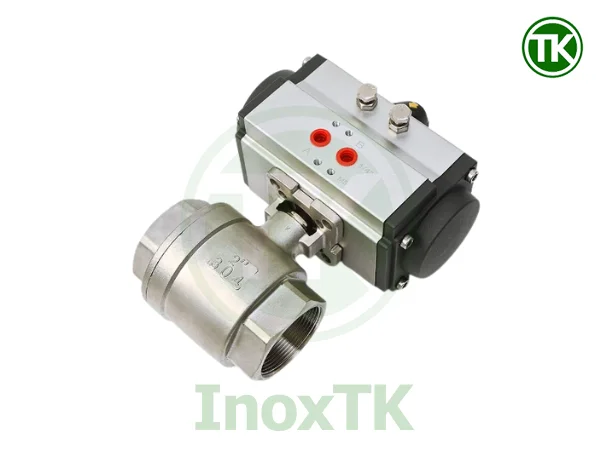

Van bi 2PC khí nén nối ren inox

1. Van bi 2PC khí nén nối ren là gì?

Van bi 2PC khí nén nối ren là loại van bi điều khiển tự động, gồm 2 phần thân ghép lại với nhau (2-Piece), có bi xoay bên trong và sử dụng khí nén để điều khiển đóng mở. Loại van này được kết nối vào đường ống bằng ren trong.

Đặc điểm nổi bật là sự kết hợp giữa cơ cấu van bi đóng mở nhanh và bộ truyền động khí nén vận hành ổn định, giúp tự động hóa toàn bộ quá trình điều tiết dòng chảy.

• So với van bi 1PC: Van 2PC có thể tháo rời một phần thân, giúp bảo trì dễ hơn. Van 1PC là dạng nguyên khối, nếu gặp sự cố phải tháo toàn bộ ra khỏi hệ thống.
• So với van bi 3PC: Van 2PC gọn hơn, ít chi tiết hơn, chi phí rẻ hơn, phù hợp cho hệ thống không yêu cầu tháo vệ sinh thường xuyên. Van 3PC cho phép tháo rời hoàn toàn phần giữa, thích hợp cho hệ thống cần vệ sinh thường xuyên – nhưng giá cao hơn và lắp đặt phức tạp hơn.

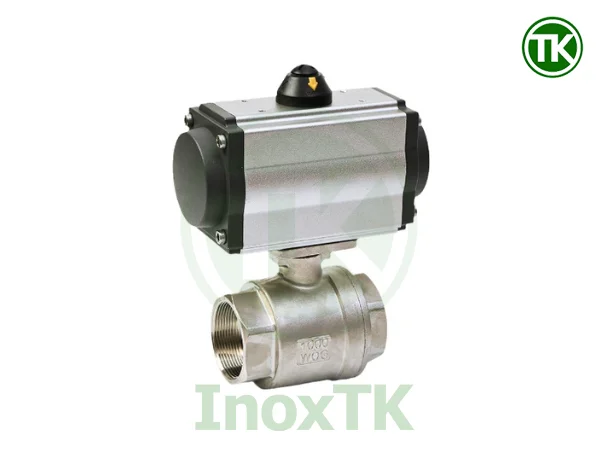

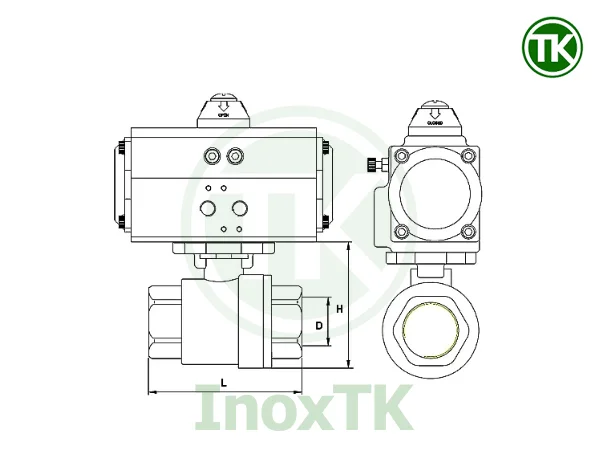

2. Cấu tạo của van bi 2PC khí nén nối ren

Van bi 2 mảnh khí nén nối ren có cấu tạo gồm hai phần lớn: thân van cơ học và bộ điều khiển khí nén.

2.1. Thân van 2PC

Phần thân van gồm hai mảnh:

• Mảnh thứ nhất (thân chính): Là phần chứa trục, ổ đỡ và tiếp xúc với đầu ren đường ống inox công nghiệp. Ren thường theo chuẩn NPT.
• Mảnh thứ hai (thân phụ): Lắp ghép với thân chính tạo thành 1 mảnh hoàn chỉnh. Phần này bao quanh bi van và gioăng làm kín.

2.2. Bi van

Bi van là một quả cầu rỗng inox có lỗ xuyên tâm:

• Khi lỗ này song song với đường ống, dòng lưu chất đi qua → trạng thái mở.
• Khi xoay 90 độ, lỗ lệch khỏi trục dòng chảy → trạng thái đóng.

Bi thường làm bằng inox thép không gỉ, được đánh bóng để giảm ma sát, chống kẹt và tăng độ kín.

2.3. Gioăng làm kín

• Gioăng van thường làm từ Teflon chịu nhiệt đến 260°C, kháng hóa chất tốt, không dính bề mặt, tuổi thọ cao.
• Được bố trí hai bên bi van, giúp đảm bảo độ kín tuyệt đối khi van đóng.

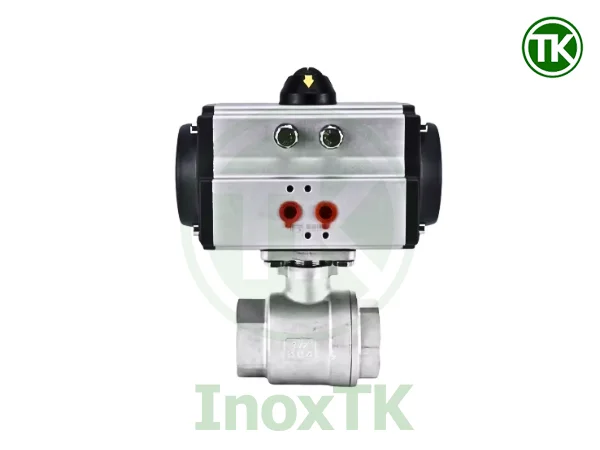

2.4. Bộ điều khiển khí nén

Củ khí AT là bộ phận vận hành bằng khí nén:

• Gắn trực tiếp lên thân van thông qua tán kết nối chuẩn ISO 5211.
• Cấu tạo gồm xi-lanh, pít-tông, lò xo hồi (nếu là tác động đơn), hoặc bộ truyền động bánh răng (tác động kép).

Có hai loại chính:

• Tác động đơn: Có lò xo hồi. Khi ngắt khí, van tự động trở về trạng thái đóng.
• Tác động kép: Cần cấp khí cho cả hai chiều mở – đóng. Điều khiển chính xác hơn, nhưng mất khí sẽ dừng ở vị trí hiện tại.

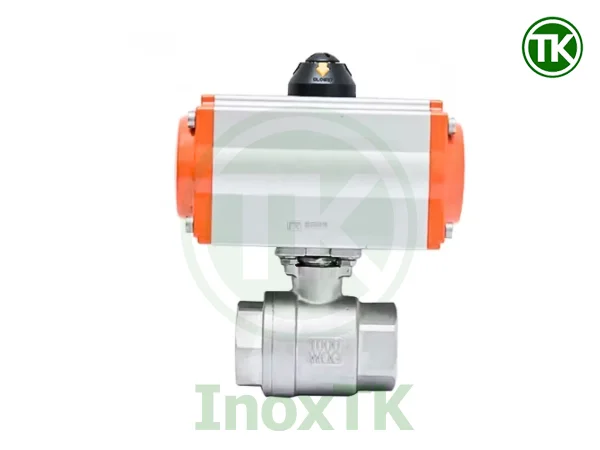

3. Nguyên lý hoạt động của van bi 2PC khí nén nối ren

Để hiểu rõ khả năng vận hành của van bi 2 mảnh khí nén nối ren, ta cần phân tích nguyên lý điều khiển của bộ truyền động khí nén. Cả hai loại phổ biến là tác động đơn và tác động kép đều có nguyên lý khác nhau nhưng đều xoay quanh việc xoay trục để mở hoặc đóng van thông qua bi rỗng.

3.1. Tác động đơn

3.1.1 Khi cấp khí (Mở van)

• Khí nén được đưa vào cửa A, tạo áp lực đẩy hai piston di chuyển ra hai phía đối xứng.
• Chuyển động này làm trục đầu ra quay ngược chiều kim đồng hồ, dẫn động bi van xoay và mở dòng chảy.
• Không khí ở hai phía piston sẽ thoát ra qua cửa B.
• Trong quá trình này, lò xo bị nén lại, chuẩn bị sẵn cho quá trình hồi vị.

3.1.2 Khi ngắt khí (Đóng van)

• Khi nguồn khí bị ngắt, lò xo bên trong sẽ đẩy hai piston về lại vị trí ban đầu.
• Lúc này, trục đầu ra sẽ xoay theo chiều kim đồng hồ, làm bi van quay về vị trí đóng.
• Không khí còn lại sẽ được xả ra ngoài qua cửa A, và cửa B sẽ hút không khí để cân bằng áp suất.

Ưu điểm: Khi mất khí nén, van sẽ tự động đóng lại. Rất phù hợp cho các hệ thống yêu cầu an toàn khi xảy ra sự cố hoặc mất áp suất.

3.2. Tác động kép

Van sử dụng bộ truyền động khí nén tác động kép, gồm hai piston đặt đối xứng và một trục xoay kết nối với bi van. Việc điều khiển đóng/mở van được thực hiện nhờ cấp khí luân phiên vào hai cổng A và B:

3.2.1 Trạng thái mở van

• Khí nén được cấp vào cổng A, đẩy hai piston di chuyển ra ngoài theo hai hướng ngược nhau.
• Chuyển động của piston làm quay trục giữa theo ngược chiều kim đồng hồ, từ đó làm xoay bi van sang vị trí mở.
• Khí từ mặt còn lại của piston được xả ra qua cổng B.

3.2.2 Trạng thái đóng van

• Khí nén được cấp vào cổng B, đẩy hai piston di chuyển vào trong, hướng về phía trung tâm.
• Chuyển động này làm xoay trục giữa theo chiều kim đồng hồ, từ đó xoay bi van sang vị trí đóng.
• Khí từ mặt còn lại được xả ra qua cổng A.

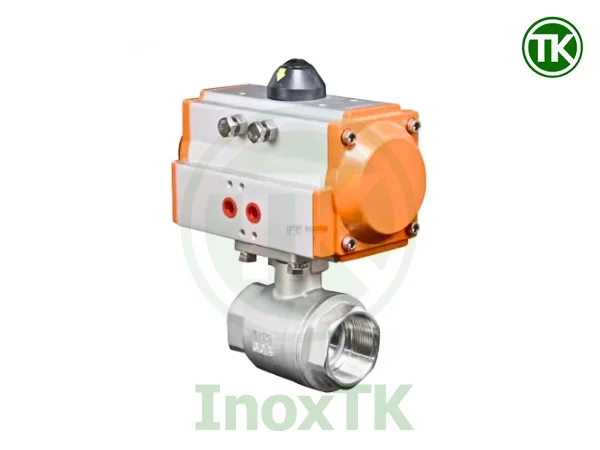

4. Ưu điểm nổi bật của van 2PC khí nén nối ren

Không chỉ đơn thuần là một thiết bị đóng/mở, van bi 2PC khí nén nối ren mang trong mình nhiều lợi thế về mặt thiết kế, vận hành và kinh tế. Dưới đây là những điểm mạnh đáng chú ý:

4.1. Thiết kế nhỏ gọn, tiết kiệm không gian

Van có kích thước tổng thể ngắn hơn so với các loại van bi mặt bích hoặc hàn. Thiết kế này giúp tối ưu hóa không gian, hệ thống ống tầng hẹp hoặc khu vực thao tác bị giới hạn.

4.2. Lắp đặt và bảo trì đơn giản

Nhờ kết nối ren trong tiêu chuẩn NPT, kỹ thuật viên có thể lắp đặt van một cách nhanh chóng bằng cờ-lê mà không cần hàn. Khi cần bảo trì hoặc thay thế, chỉ cần tháo ren là có thể rút van ra mà không ảnh hưởng đến toàn bộ hệ thống.

4.3. Hoạt động ổn định và chính xác

Việc tích hợp bộ truyền động khí nén giúp van có thể đóng/mở trong vòng vài giây với độ chính xác cao. Cơ chế xoay trục cho phép vận hành mượt, hạn chế kẹt dính và giảm hao mòn so với các loại van khác.

4.4. Chi phí hợp lý

Van 2PC nối ren là dòng có giá thành thấp hơn khoảng 20–30% so với các loại van 3PC. Đây là lựa chọn lý tưởng cho những công trình yêu cầu tự động hóa cơ bản nhưng vẫn cần tối ưu ngân sách.

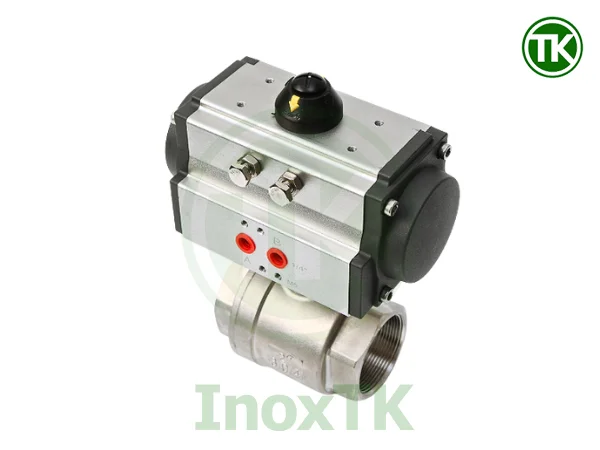

5. Phân loại van bi 2PC khí nén nối ren

Tùy vào yêu cầu kỹ thuật mà van có thể phân chia theo vật liệu chế tạo và kiểu điều khiển. Mỗi loại có đặc tính riêng, phù hợp với từng môi trường sử dụng cụ thể.

5.1. Phân loại theo vật liệu thân van

Van bi 2PC khí nén thường được chế tạo từ inox – vật liệu có khả năng chống ăn mòn, chịu áp cao và độ bền tốt. Tùy theo mức độ ăn mòn và chi phí đầu tư, người dùng có thể lựa chọn:

• Inox 304: Loại phổ biến nhất hiện nay, có khả năng chịu nhiệt và chống oxy hóa tốt trong môi trường nước, khí, hơi nóng, dầu nhẹ. Thích hợp dùng trong hệ thống cấp thoát nước, khí nén, hơi công nghiệp thông thường.
• Inox 316: Cao cấp hơn, có thêm thành phần Molypden (Mo) giúp tăng khả năng kháng hóa chất ăn mòn mạnh như axit nhẹ, clo, javen. Phù hợp sử dụng trong các hệ thống xử lý hóa chất nhẹ, môi trường biển, hoặc khu vực có yêu cầu về độ bền chống gỉ cao hơn.

5.2. Phân loại theo cơ cấu điều khiển khí nén

Van khí nén inox có thể sử dụng hai kiểu tác động khác nhau tùy theo yêu cầu hệ thống:

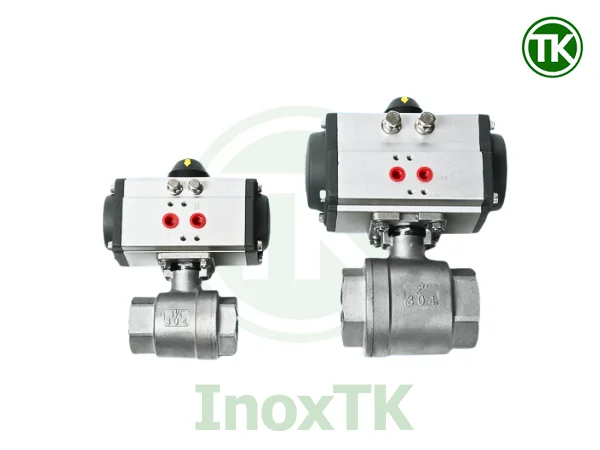

• Bộ điều khiển tác động đơn: Loại này có lò xo hồi về. Khi cấp khí van mở, khi mất khí van sẽ tự đóng. Đây là lựa chọn lý tưởng trong các hệ thống cần đảm bảo an toàn khi mất áp hoặc khẩn cấp – chẳng hạn như đóng chặn nguồn khí cháy, hóa chất.
• Bộ điều khiển tác động kép: Cần cấp khí cho cả hai chu trình đóng và mở. Khi cấp khí đầu A → mở; cấp khí đầu B → đóng. Loại này phù hợp với hệ thống điều khiển tự động chính xác, thường dùng trong dây chuyền sản xuất cần độ ổn định cao. Ưu điểm là không bị tác động bởi lò xo, hoạt động êm hơn trong môi trường khí áp cao.

Người dùng cần cân nhắc kỹ lưỡng giữa mức độ an toàn, độ chính xác và chi phí vận hành khi lựa chọn loại điều khiển phù hợp.

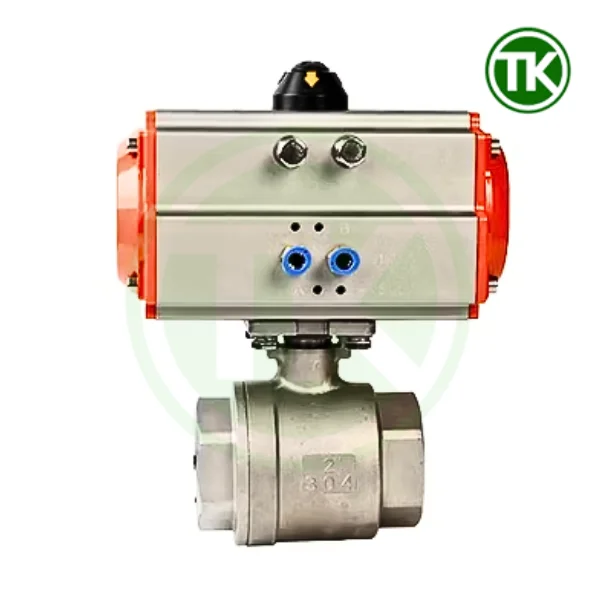

6. Ứng dụng thực tế của van bi 2PC khí nén nối ren

Nhờ khả năng đóng/mở tự động nhanh chóng, kết nối tiện lợi và độ bền cao, van bi 2PC khí nén nối ren được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau. Dưới đây là các hệ thống phổ biến mà loại van này được sử dụng:

• Hệ thống cấp thoát nước: Kiểm soát dòng chảy trong các đường ống nước sạch, nước thải, hệ thống tưới tiêu và các ứng dụng liên quan đến nước.
• Ngành công nghiệp hóa chất: Sử dụng để kiểm soát các loại hóa chất, bao gồm cả các chất ăn mòn trong quá trình sản xuất, vận chuyển và lưu trữ.
• Ngành dầu khí: Ứng dụng trong hệ thống cung cấp, vận chuyển và xử lý dầu và khí, cả trên bờ lẫn ngoài khơi.
• Hệ thống khí nén: Kiểm soát dòng khí nén trong các nhà máy sản xuất, dây chuyền tự động.
• Xử lý nước thải: Điều khiển lưu lượng nước thải và hóa chất trong các nhà máy xử lý nước.

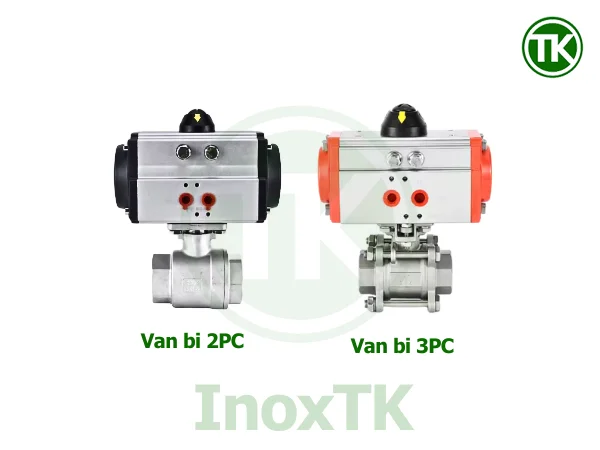

7. So sánh van bi 2PC khí nén nối ren và van bi 3PC khí nén nối ren

8. Mua van bi 2PC khí nén nối ren ở đâu?

Inox TK là nhà cung cấp uy tín các dòng van điều khiển khí nén uy tín:

• Nhập khẩu trực tiếp, có CO–CQ đầy đủ.
• Sẵn kho các dòng 2PC ren từ DN15 – DN100.
• Giá hợp lý – dịch vụ kỹ thuật tận nơi.
• Đối tác của Vinamilk, Sabeco, Dược Hoa Linh, Cozy…

Liên hệ ngay Inox TK để được tư vấn và báo giá chi tiết.
