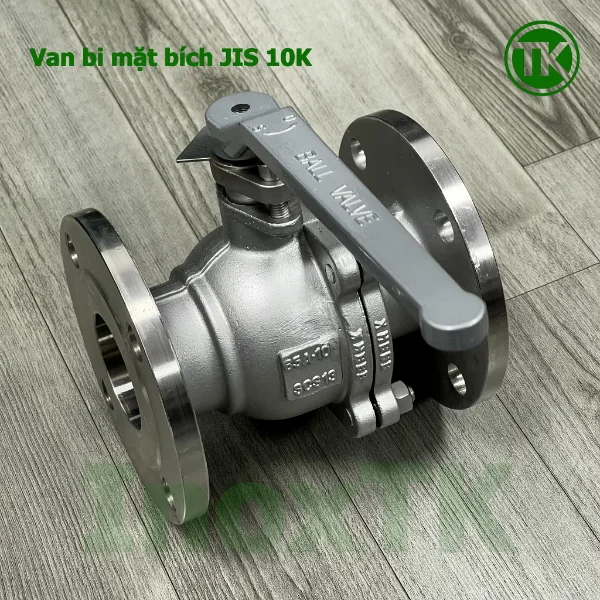

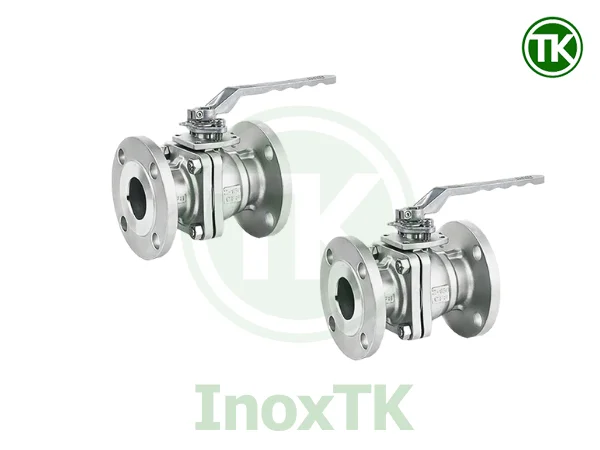

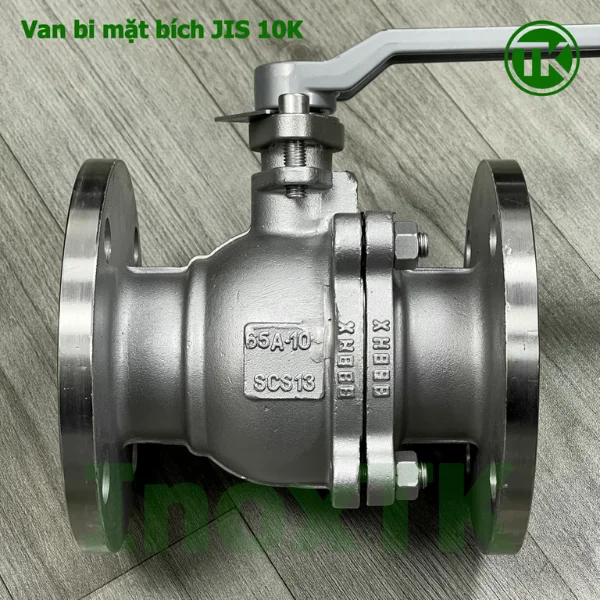

Van bi mặt bích JIS 10K tay gạt inox 304

Van bi mặt bích JIS 10K tay gạt là gì?

Van bi mặt bích JIS 10K tay gạt là loại van dùng để đóng/mở hoặc điều tiết dòng chảy trong hệ thống đường ống. Hoạt động bằng việc xoay quả bi có lỗ xuyên tâm bên trong thân van. Van được kết nối với đường ống thông qua mặt bích tiêu chuẩn JIS 10K (Nhật Bản), phù hợp với hệ thống áp lực làm việc tối đa khoảng 10 bar (PN10).

Loại van này được vận hành bằng tay gạt, cho phép người dùng thao tác đóng/mở nhanh chóng, chính xác và dễ dàng quan sát trạng thái van. Với các đặc điểm nổi bật như:

• Đóng/mở nhanh chỉ với 1/4 vòng xoay tay gạt.
• Độ kín cao, nhờ gioăng Teflon và bi inox.
• Kết nối theo tiêu chuẩn mặt bích JIS 10K thông dụng, dễ lắp đặt – thay thế.
• Chất liệu inox 304 công nghiệp, chống gỉ sét, chịu nhiệt, không rò rỉ.
• Dễ vận hành, bảo trì, tiết kiệm thời gian và chi phí vận hành.

Tiêu chuẩn kỹ thuật van bi mặt bích JIS 10K tay gạt

Dưới đây là chi tiết những thông tin kỹ thuật chi tiết về van bi nối bích JIS 10K tay gạt:

• Vật liệu: Inox 304
• Kích thước có sẵn: DN25 – DN150
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: JIS
• Bộ điều khiển: Tay gạt
• Gioăng làm kín: Teflon
• Môi trường làm việc: Nước, dầu, khí, hoá chất,….
• Xuất xứ: Trung Quốc

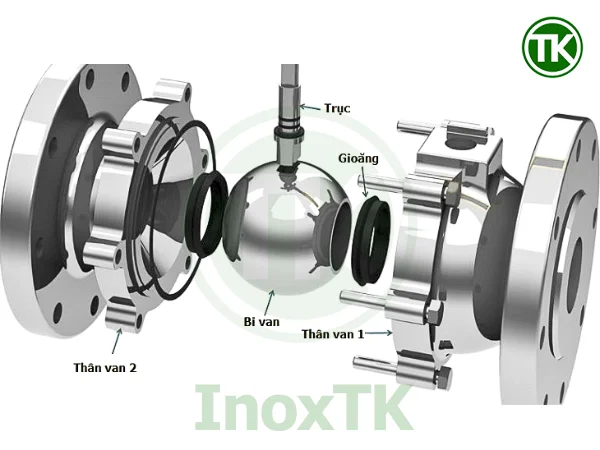

Đặc điểm cấu tạo van bi mặt bích JIS 10K tay gạt

Khi hiểu rõ từng bộ phận của van, bạn sẽ dễ dàng nhận biết, lắp đặt và bảo trì đúng cách. Cùng khám phá cấu tạo chi tiết của van bi mặt bích inox:

• Tay gạt: Bộ phận điều khiển nằm trên đỉnh van, có dạng đòn dài bằng inox thép không gỉ. Người dùng chỉ cần xoay tay gạt 90° để đóng/mở dòng chảy một cách dễ dàng.
• Trục van: Là một trục inox tròn, nằm thẳng đứng giữa tay gạt và thân van, có nhiệm vụ truyền lực xoay từ tay gạt xuống bi van.

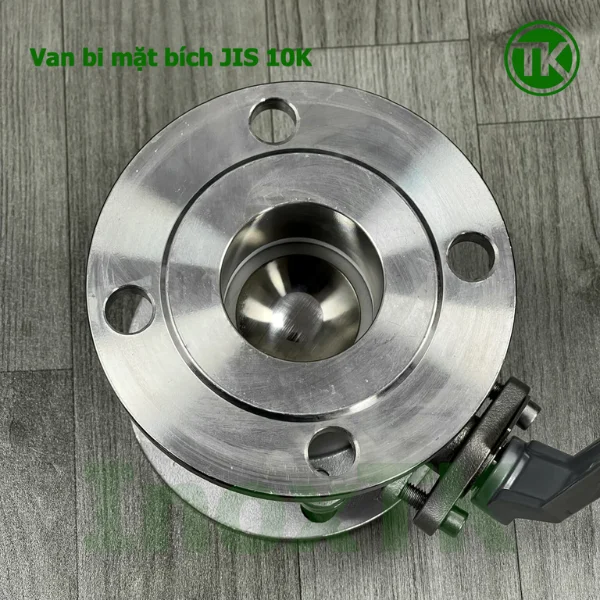

• Bi van: Có dạng hình cầu được khoét lỗ xuyên tâm, bề mặt được đánh bóng mịn để đảm bảo độ kín. Nằm ở giữa thân van, đây là bộ phận giúp đóng hoặc mở dòng chảy khi xoay 90°.

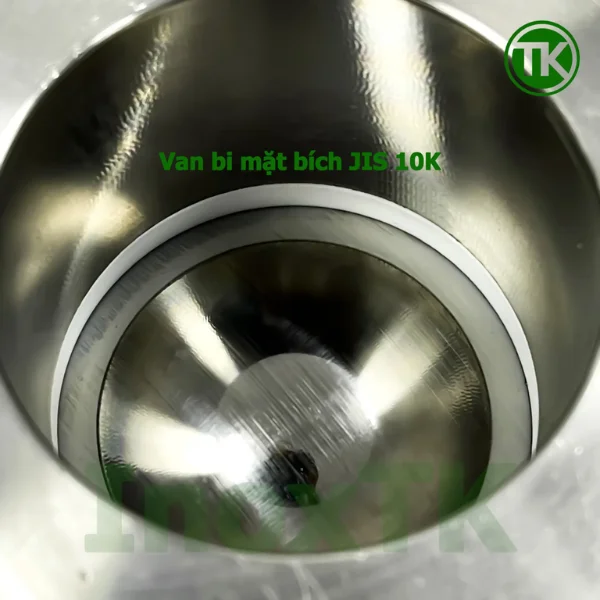

• Gioăng làm kín: Là vòng Teflon (PTFE) ôm sát quanh bi van, nằm giữa thân van và bi. Bộ phận này đảm bảo độ kín tuyệt đối, đồng thời chống rò rỉ và chịu ăn mòn nhẹ hiệu quả.
• Thân van: Bao quanh toàn bộ cấu trúc bên trong, thường làm từ inox 304.

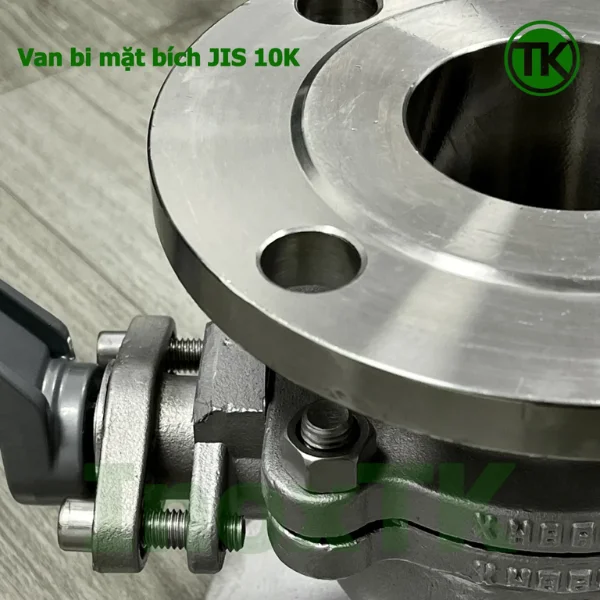

• Mặt bích: Nằm ở hai đầu van, dạng tròn với các lỗ bắt bulong đều nhau, theo tiêu chuẩn JIS B2220 – 10K.

Nguyên lý hoạt động của van bi mặt bích JIS 10K tay gạt

Van bi hoạt động dựa trên chuyển động xoay 90 độ của một quả bi inox có lỗ xuyên tâm. Khi tay gạt được xoay:

• Ở vị trí mở: Lỗ trên bi nằm trùng với hướng dòng chảy → cho phép lưu chất (nước, khí, hơi…) đi qua hoàn toàn.
• Ở vị trí đóng: Bi được xoay 90°, phần không khoét lỗ chắn ngang dòng chảy → dòng lưu chất bị chặn hoàn toàn.

Chuyển động tay gạt truyền xuống trục van, làm xoay bi van bên trong. Nhờ có gioăng Teflon (PTFE) ôm sát bi, van đảm bảo độ kín cao, chống rò rỉ và vận hành nhẹ tay.

Van bi mặt bích JIS 10K tay gạt phù hợp dùng cho môi trường nào?

Van bi nối bích JIS 10K tay gạt phù hợp sử dụng trong nhiều môi trường làm việc khác nhau, đặc biệt là các hệ thống không yêu cầu quá cao về độ sạch vi sinh, với áp lực trung bình. Cụ thể:

Không nên dùng cho:

• Hóa chất ăn mòn mạnh (axit đậm đặc, clo, clorua cao…)
• Môi trường yêu cầu vi sinh (thực phẩm vô trùng, dược phẩm)
• Hệ thống nhiệt độ cao trên 180°C hoặc áp suất vượt quá 10 bar

Van bị rò rỉ sau khi lắp – Nguyên nhân và cách khắc phục

Lưu ý phòng tránh:

• Luôn kiểm tra mặt bích inox, gioăng và bề mặt van trước khi lắp.
• Dùng dụng cụ siết có mô-men chính xác (nếu cần).
• Kiểm tra rò rỉ bằng nước/áp khí nhẹ trước khi đưa vào vận hành chính thức.

FAQ về van bi mặt bích JIS 10K tay gạt – Chuyên gia Inox TK giải đáp

Trước khi chọn mua hoặc sử dụng van bi mặt bích tay gạt JIS 10k, hãy cùng Inox TK giải đáp ngay những câu hỏi mà rất nhiều người dùng đang quan tâm dưới đây.

Van bi JIS 10K tay gạt có bền không?

Van bi mặt bích JIS 10K tay gạt có độ bền cao khi sử dụng trong môi trường phù hợp. Sản phẩm được làm từ inox 304, gioăng Teflon chịu nhiệt và chống ăn mòn. Thiết kế theo tiêu chuẩn JIS 10K, chịu được áp lực làm việc tối đa 10 bar ở điều kiện thường.

Có dễ tháo van ra để bảo trì, thay thế linh kiện không?

Hoàn toàn có thể tháo lắp và bảo trì một cách thuận tiện. Vì thiết kế van là loại 2 mảnh, kết nối bằng bulong. Điều này cho phép:

• Tháo rời thân van dễ dàng bằng cách tháo bulong giữa hai nửa van.
• Bi van và gioăng làm kín bên trong có thể được lấy ra để vệ sinh hoặc thay thế khi cần.
• Tay gạt và trục van cũng có thể bảo dưỡng riêng mà không cần tháo toàn bộ van khỏi đường ống inox công nghiệp.

Báo giá van bi mặt bích JIS 10K tay gạt theo từng size mới nhất 2025

Giá van bi mặt bích JIS 10K tay gạt sẽ phụ thuộc vào từng kích thước, vật liệu, số lượng đặt hàng và thời điểm cụ thể. Để tránh sai lệch thông tin và chọn đúng loại van cho hệ thống, vui lòng liên hệ trực tiếp với Inox TK để được báo giá chi tiết và cập nhật mới nhất.

Inox TK luôn sẵn sàng hỗ trợ bạn từ khâu tư vấn kỹ thuật đến cung cấp hàng chính hãng, đầy đủ giấy tờ CO–CQ, giao nhanh toàn quốc.
